Vous venez d’acquérir une nouvelle habitation dans laquelle vous manquez de prises ? Vous avez fait construire votre logement il y a plusieurs années mais le nombre de prises ne vous suffit plus ? Une prise électrique est un point d’accès à l’énergie électrique. L’emplacement des prises électriques est stratégique lorsque vous cherchez à aménager une pièce. Il est souvent nécessaire d’ajouter des prises électriques à votre domicile. En effet, les besoins évoluent rapidement ainsi que les modes de vie. Ainsi, notre mode de vie est devenue beaucoup plus nomade. Désormais, une personne ne travaille plus seulement dans son bureau mais aussi dans les autres pièces de son logement.
Comprendre le fonctionnement du repiquage électrique

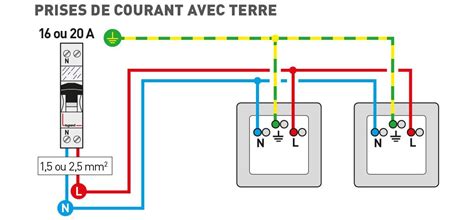

Toutes les prises électriques d’un même circuit sont montées en parallèle. L’ajout d’une prise sur un circuit existant consiste donc à raccorder un nouvel appareillage sur le même câble que les prises déjà installées. C’est ce que l’on appelle le repiquage. Les étapes listées ci-dessous permettent d’ajouter une prise sur un circuit existant entre deux appareillages déjà installés.
Si vous souhaitez réaliser des économies pour l’installation d’une nouvelle prise électrique et que vous êtes bricoleur, vous pouvez, si vous le souhaitez, réaliser vous-même le repiquage d’une prise de courant existante. Autrement dit, il est nécessaire de relier la prise électrique au réseau électrique domestique. Si vous voulez placer une prise sur le chemin du circuit existant, vous pouvez facilement la relier au circuit électrique. Cela consiste à se servir des fils existants pour les diriger vers la prise électrique. La connexion se réalise en introduisant les fils de phase et de neutre dans les trous de la prise. Une fois introduits, les fils sont serrés de manière automatique ou à l’aide d’une vis.
Les exigences de sécurité et la norme NF C 15-100
Avant de vous lancer dans le repiquage d’une prise électrique, vous devez impérativement vous assurer que votre installation respectera bien les exigences imposées par la norme NF C 15-100. La norme NF C 15-100 a pour objectif de sécuriser l’installation électrique des habitations ainsi que le confort d’utilisation des appareils électriques. Elle définit des règles de sécurité à respecter qui permettent d’y parvenir.

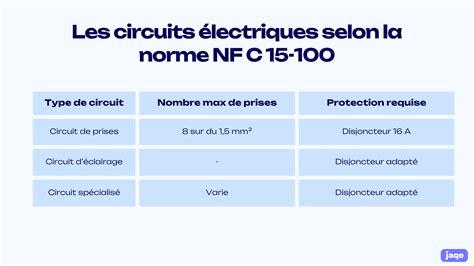

Avant toute chose, vous devez vérifier que le circuit de prise ne soit pas au maximum autorisé par l’amendement 5 de la norme NF C 15-100. C’est-à-dire, pour un disjoncteur 16A maxi 8 prises et pour un disjoncteur 20A jusqu’à 12 prises. Le calibre de la protection et par conséquent de son déclenchement définit la puissance maximale d'utilisation de ce circuit. Il est possible que celui-ci ne soit pas adapté avec de gros consommateurs (ex: Atelier, Garage, Extérieur…). Avec une protection de calibre 20A et une section de 2,5mm² ce circuit bénéficie d'une puissance d'environ 4500W contre environ 3600W pour une protection de calibre 16A.
Matériel nécessaire et préparation à l'installation
Pour mener à bien cette opération d’installation d’une prise de courant supplémentaire dans votre pièce, vous aurez besoin du matériel suivant : une prise électrique, des fils électriques (fils de 1,5mm² minimum dans le cas d’un disjoncteur 16A ou fils de 2,5mm² minimum pour un disjoncteur 20A), un tournevis, une pince à dénuder, une perceuse électrique avec foret adapté aux chevilles et des chevilles.
Conseils : Les fils de section 1,5mm² sont bien plus facile à manier lors de l'installation et du raccordement d'une prise électrique. Ils tiennent également moins de place dans un boîtier, dans des moulures ou gaines. Ils sont donc plus faciles à poser. Avant de commencer l'installation de la prise de courant, coupez le courant au disjoncteur général. Puis, vérifiez que la coupure est effective en utilisant un multimètre.
Choisir son mode de pose : Encastré ou en saillie
Il n’y a pas énormément de façons de poser une prise ! En réalité, il y en a seulement deux. La pose encastrée permet de dissimuler la prise dans l’épaisseur du mur. C’est le mode de fixation le plus utilisé. Par contre, il est plus compliqué à réaliser. En particulier, si vous souhaitez installer votre prise sur un mur plein, les travaux seront plus importants.
La seconde possibilité est la pose en apparent. Très différente d’une installation en encastré, une installation en saillie se distingue par le fait qu’il ne faut pas percer le mur ou réaliser des saignées dans les murs pour poser les prises ou les interrupteurs. Dans ce cas, la prise n’est pas insérée dans le mur mais juste fixée dessus. Le circuit est acheminé de façon apparente également au moyen d’une goulotte en PVC. Il suffit de relier au mécanisme les fils électriques.
Comment installer des appareillages électriques en saillie avec les moulures et goulotte Legrand ?
Méthodes de raccordement au circuit existant
Vous pouvez vous alimenter une nouvelle prise depuis la dernière prise du circuit existant. Concrètement cela implique de mettre en place une gaine qui permet de guider les fils depuis la précédente prise jusqu’à l’emplacement où vous voulez installer votre nouvelle prise électrique. Dans cette situation, il est parfois plus simple de réaliser une pose en apparent en faisant passer la gaine à l’extérieur.
La troisième situation consiste à réaliser une extension. Ces travaux sont plus lourds car ils impliquent d’installer une boîte de dérivation. Cette boîte permettra de réaliser la jonction grâce à des dominos entre un point de votre circuit et votre nouvelle prise électrique. Une installation de prise électrique est tout sauf anodine. Tout d’abord, ces travaux rentrent dans la catégorie des travaux électriques qui, par nature, comportent des dangers. De plus, une fois installée, votre prise est faite pour rester de manière durable.
Optimisation de la disposition et confort domestique

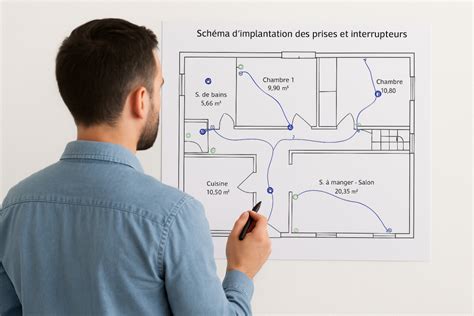

Dans votre maison ou votre appartement, il est recommandé ou obligatoire d'installer un nombre minimum de prises électriques (la norme NF C 15-100 concerne les installations dont les permis de construire ont été déposés à partir du 27 novembre 2015). Le nombre et l’emplacement des prises électriques est à prendre en compte le plus en amont possible. La disposition des prises électriques jouera sur la modularité de vos pièces ainsi que sur votre confort. En effet, dans la mesure du possible, il est toujours préférable de se passer de l’utilisation de rallonges électriques. En plus de la question esthétique, il en va de votre sécurité puisque les fils sont responsables de chute de plein pied.
Pour être en conformité avec la norme NF C 15-100 : pour les prises électriques de 16A (c'est-à-dire délivrant une intensité maximale de 16 Ampères) et 20A, le centre des alvéoles doit respecter des hauteurs définies. Legrand vous propose plusieurs gammes d'interrupteurs et de prises électriques pour répondre à tous vos besoins : des finitions variées pour s'accorder à votre déco, des fonctions simples aux plus ergonomiques (prise USB, interrupteur automatique,…) ou encore des solutions spécifiques pour la cuisine. Parce qu’elle concentre un grand nombre des appareils électriques du logement (frigo, four, plaques de cuisson, hotte…) et des besoins spécifiques, il est essentiel de bien anticiper le nombre de points de connexion nécessaires pour garantir une fonctionnalité optimale au quotidien.
