L'interrupteur va-et-vient : Maîtriser le contrôle de l'éclairage depuis plusieurs points

Introduction : Le va-et-vient, un allié essentiel pour votre confort

Dans nos habitations modernes, nous ne prêtons quasiment plus attention à la présence des interrupteurs. Simples, doubles, unipolaires ou à minuterie, ces derniers nous sont pourtant bien utiles quand il s'agit de se repérer dans la pénombre d'un garage ou d'une chambre ! Vous souhaitez contrôler un ou plusieurs luminaires via différents points de votre maison ? Découvrez tout sur l'interrupteur va-et-vient qui vous évitera… bien des allers-retours !

L’interrupteur va-et-vient est un dispositif électrique permettant de commander un même point lumineux (ou un groupe de luminaires) depuis deux endroits différents. Contrairement à un interrupteur simple qui ouvre ou ferme un circuit depuis un seul point, le va-et-vient fonctionne en tandem avec un second interrupteur, permettant ainsi de faire varier l’état du circuit quel que soit l’interrupteur actionné. On utilise un interrupteur va-et-vient dans tous les cas où l’on souhaite pouvoir allumer ou éteindre un éclairage depuis deux points distincts.

Qu'est-ce qu'un interrupteur va-et-vient et comment fonctionne-t-il ?

L’interrupteur "va-et-vient" est un type de commutateur qui permet de mettre sous tension un ou plusieurs spots d’éclairage, à plusieurs endroits différents. Concrètement, il vous aide à allumer et éteindre une ou plusieurs lampes à partir de zones distinctes de votre habitation. Vous avez une grande pièce de vie, ou le salon, la salle à manger, l'entrée et la cuisine ouverte sont ensemble dans ce grand espace ? Le va-et-vient est la solution idéale pour votre confort.

Son fonctionnement repose sur un principe de bascule : chaque interrupteur oriente le courant vers l’une ou l’autre des deux navettes. Si les deux interrupteurs sont "coordonnés", le circuit est fermé et la lumière s’allume. Si l'un des interrupteurs est actionné, la position de la connexion bascule, ouvrant ou fermant le circuit. Le déclencher permet d’ouvrir ou de fermer tout le circuit et donc d’allumer ou éteindre tous les éclairages concernés.

Concrètement, les deux interrupteurs sont reliés entre eux par deux fils appelés navettes. À l’intérieur de chaque interrupteur, un mécanisme bascule la connexion entre ces navettes. C’est l’orientation des deux interrupteurs qui détermine si le circuit est fermé (lumière allumée) ou ouvert (lumière éteinte). Si les deux interrupteurs sont dans la même position (navette 1 reliée à navette 1, ou navette 2 à navette 2), le circuit est fermé et la lumière s’allume.

Il est important de noter que le terme de « va-et-vient » ne concerne pas le commutateur en lui-même, mais plutôt le montage électrique qui permet de modifier l’état électrique d’une lampe à partir d’un autre commutateur. Si vous retirez l’enjoliveur et voyez ces éléments, il s’agit très probablement d’un interrupteur va-et-vient.

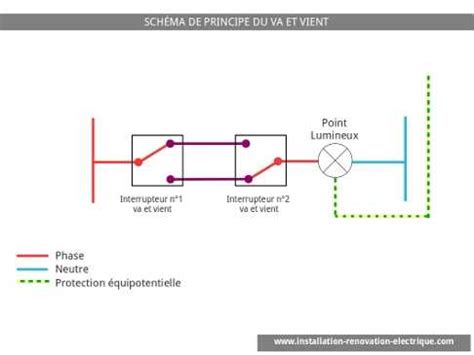

Le câblage standard d'un interrupteur va-et-vient : Principes et composants

Le câblage va-et-vient est standardisé, fiable, et surtout, il a fait ses preuves dans des milliers d’installations. Le schéma de branchement peut sembler complexe au premier abord, mais chaque ligne correspond à une fonction bien définie.

En règle générale, un système de va-et-vient requiert des fils spécifiques pour un fonctionnement optimal :

• Le fil de phase (généralement rouge ou noir) qui relie le tableau électrique au premier interrupteur. Le courant arrive depuis le tableau électrique par le conducteur de phase.
• Le fil de retour de lampe (souvent violet ou marron) qui relie le deuxième interrupteur au point lumineux. C’est un peu la passerelle finale : si tout est bien raccordé, c’est la lumière au bout du tunnel (littéralement). Cette ligne part de la borne "L" du second interrupteur pour alimenter la lampe.
• Les fils navettes (souvent orange, brun, marron, violet, mauve ou jaune) qui relient les deux interrupteurs va-et-vient entre eux.
• Le fil de neutre (bleu) qui relie la lampe au circuit de va-et-vient. La lampe est reliée en permanence au neutre provenant du tableau.
• Le fil de terre (vert et jaune) : Ce fil relie le disjoncteur à la lampe et assure la protection des personnes en cas de défaut électrique. Il n’est pas raccordé aux interrupteurs va-et-vient eux-mêmes, mais reste essentiel si le luminaire ou son boîtier est métallique.

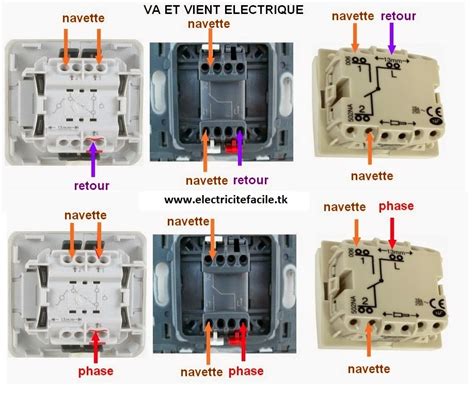

Les bornes des interrupteurs comportent en général les repères suivants : P ou L (pour la phase) ; 1 et 2 (pour les navettes). Sur les interrupteurs à double va-et-vient, les 2 circuits sont identifiés par les lettres A et B.

Précision de Pierre, électricien à Saint-Jean-de-Védas (34) : "Il est techniquement possible d'utiliser deux fils pour un circuit de va-et-vient. Toutefois, cette technique est interdite pour éviter tout risque de coupure et de court-circuit."

Étapes détaillées pour le branchement d'un interrupteur va-et-vient

Le branchement d'un interrupteur simple n'a pas de secret pour vous ? Vous devriez donc parfaitement vous y retrouver pour le branchement d'un va-et-vient ! Le schéma vous semble encore flou ou vous ne savez pas par où commencer ? Voici un guide étape par étape.

1. Sécurité avant tout : Couper le courant et vérifier

Avant toute manipulation, il est impératif de sécuriser votre installation électrique. Oui, même si vous êtes sûr d’avoir bien repéré le disjoncteur… on ne joue pas avec le courant. Coupez le courant au disjoncteur général ou bien seulement dans le circuit qui alimente le va-et-vient en déclenchant le disjoncteur divisionnaire ou en retirant le fusible correspondant. Utilisez ensuite un testeur de tension (un multimètre) pour vérifier l’absence de courant sur les fils que vous allez manipuler. Cela permet d’éviter les faux contacts ou surchauffes.

2. Préparation des fils et de l'installation

Repérez et dénudez les fils électriques à l’aide d’une pince à dénuder, sur environ 10 mm à 12 mm. Placez les câbles dans des gaines ICTA ou dans une goulotte selon votre type d’installation (encastrée ou en apparent).

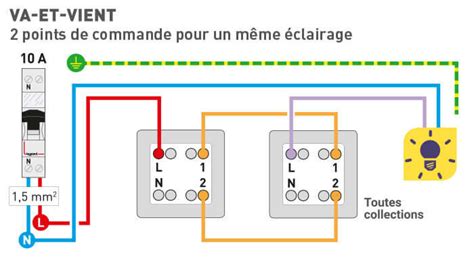

3. Raccordement du premier interrupteur (arrivée de la phase)

Le courant (phase) arrive à la borne C (ou L) de l’interrupteur n° 1.

• Connectez le fil de phase rouge sur la borne rouge "L".
• Connectez les fils de navette orange sur les bornes "1" et "2".
• Montez l'interrupteur dans la boîte d'encastrement, en le fixant avec des vis.
• Clipsez la plaque de finition du premier interrupteur de votre système va-et-vient.

4. Raccordement du second interrupteur (sortie vers la lampe)

Pour le second interrupteur, les deux navettes orange arrivent dans la boîte d'encastrement et un fil violet (phase coupée) en repart, pour alimenter l'ampoule de la lampe. Le retour du courant vers le tableau électrique se fait via le fil de neutre bleu.

• Connectez les fils des navettes A et B sur les bornes A et B de l'interrupteur n° 2.
• Connectez le fil de retour de lampe (violet) sur la borne "L" du second interrupteur. N'oubliez pas de connecter le fil de terre vert/jaune à votre luminaire, s'il est nécessaire.

5. Vérification et test de l'installation

Vissez solidement chaque fil dans sa borne ou clipsez-les si vous utilisez un interrupteur à connexion automatique. La cohérence des connexions entre les deux interrupteurs est importante : navette 1 sur navette 1, navette 2 sur navette 2.

C’est le moment de vérité ! Une fois les connexions terminées, remettez le courant au tableau électrique. Félicitations ! Remettez le courant, puis testez l’allumage et l’extinction de la lampe à partir des deux interrupteurs.Si la lampe ne s’allume pas :

• Vérifiez que son filament est intact en l’installant dans un luminaire raccordé à un autre circuit.
• Si l’ampoule fonctionne, déposez les plaques des interrupteurs. Remettez le courant et testez l’arrivée à la borne de phase de l’interrupteur n° 1, puis aux bornes des navettes. Poursuivez les vérifications à l’interrupteur n° 2 puis à la douille de la lampe.
• Les conducteurs ne pouvant a priori être coupés, le problème vient certainement d’un faux contact sur l’une des bornes des interrupteurs ou de la douille. Recoupez le courant avant d’effectuer les opérations suivantes : si les bornes sont à vis, resserrez-les ou bougez un peu les conducteurs ; si les bornes sont à languettes, bougez un peu les conducteurs. Remettez ensuite le courant pour un nouveau test.

Choix du matériel et méthodes d'installation

Pour réaliser un branchement d’interrupteur va-et-vient propre, sécurisé et durable, il est essentiel de choisir du matériel électrique de qualité.

Interrupteurs et prises

Un large choix d'interrupteurs standards, va-et-vient, boutons poussoirs, prises électriques est disponible sur le marché. Des modèles discrets, esthétiques et parfaitement intégrés aux murs, comme les interrupteurs et prises encastrables, sont de plus en plus populaires.

Pose en saillie ou encastrée ?

Si vous hésitez entre une pose en saillie ou une pose encastrée, sachez que les boîtes d’encastrement sont aujourd’hui le choix le plus courant et le plus recommandé dans les installations électriques modernes. D’abord pour des raisons esthétiques : une boîte encastrée permet de dissimuler les câbles et l’appareillage dans le mur, pour un rendu propre, discret et parfaitement aligné avec vos interrupteurs ou prises. Mais au-delà de l’esthétique, l’encastrement présente aussi de réels avantages techniques. Si vous souhaitez un jour modifier votre installation, par exemple remplacer un interrupteur simple par un va-et-vient, ajouter un variateur ou passer à une version connectée, les boîtes encastrées offrent une bien meilleure flexibilité. Autrement dit, c’est un petit effort à l’installation pour un maximum de tranquillité sur le long terme.

• Solution 1 : Encastrement dans des saignées. C’est la méthode la plus longue mais le résultat est d’une discrétion parfaite.
• Solution 2 : Installation en saillie. Si vous avez moins de temps ou si vous ne souhaitez pas repeindre ou retapisser les murs, optez pour un montage en saillie. Vous devrez alors poser des goulottes (et éventuellement des plinthes creuses) pour y faire circuler vos fils électriques.

Interrupteurs sans fil

Les interrupteurs sans fil les plus simples fonctionnent par ondes radio et se montent à la place d’interrupteurs ordinaires. Ces interrupteurs sans fil contiennent un petit émetteur-récepteur qui leur permet de communiquer sans avoir à passer par des navettes. Cependant, ils doivent être reliés pour l’un, à l’arrivée de phase et pour l’autre, à la lampe. Dans les installations plus évoluées (domotique), les liaisons font appel aux rayons infrarouges. Ceux-ci sont généralement vendus dans un kit prêt à poser, avec un commutateur mural pour remplacer celui qui est en place (déjà branché sur l’installation électrique) et un autre commutateur micro-émetteur sans fil et fonctionnant à pile, à placer où vous voulez.

Différences entre interrupteur simple, va-et-vient et bouton poussoir

Il est essentiel de bien distinguer les différents types de commandes d'éclairage pour choisir celle qui convient le mieux à vos besoins.

• Un interrupteur simple permet de commander un éclairage depuis un seul point de commande.
• Un interrupteur va-et-vient, quant à lui, est conçu pour fonctionner par paire. Il permet d’allumer ou d’éteindre un point lumineux depuis deux endroits différents (par exemple, en haut et en bas d’un escalier). Oui, un interrupteur va-et-vient peut tout à fait être utilisé comme un interrupteur simple. Il suffit alors d’utiliser uniquement la borne "L" et une des deux bornes navettes (1 ou 2). Cela peut être utile si vous souhaitez standardiser vos interrupteurs ou anticiper un futur passage en va-et-vient.
• Le bouton poussoir est un point de commande qui revient à sa position initiale après avoir été actionné ; on dit qu'il s’agit d’un contact non maintenu, que l'on utilise principalement dans les pièces dotées d’un accès unique et d'un système de simple allumage.
• L'interrupteur, lui, reste dans sa position après avoir été actionné, une fois le circuit ouvert ou fermé. On parle alors d'un contact maintenu. C'est notamment le cas d'un va-et-vient électrique.

Le double va-et-vient et les installations complexes

Le va-et-vient est un élément ultra pratique pour les grandes pièces ! Si un va-et-vient standard permet de commander un circuit d'éclairage depuis deux points de commande, le double va-et-vient, permet de contrôler deux points lumineux depuis une même position par l'intermédiaire d’un interrupteur double allumage, associé à un second interrupteur qui offre la même fonction. Les interrupteurs sont alors dotés de deux boutons contrôlant deux interrupteurs unipolaires dans un même boîtier, c'est-à-dire des interrupteurs double allumage.

Comment réaliser un double va-et-vient ?

Une fois votre premier circuit de va-et-vient installé, il vous suffit de connecter vos deux interrupteurs double allumage comme ceci :

• Connecter le fil de phase rouge sur la borne L rouge du premier interrupteur.
• Pour le premier interrupteur double allumage : un fil de phase rouge supplémentaire entre les deux bornes L rouges des deux interrupteurs.
• Pour le deuxième interrupteur double allumage : un fil de retour de lampe reliant chaque interrupteur à la lumière souhaitée (sur les bornes L).
• Deux fils navette (en principe orange) reliant les deux interrupteurs double allumage entre eux (bornes 1 et 2).
• Un fil neutre et un fil de terre reliant les deux sources de lumière au tableau électrique.

Vous en savez maintenant davantage sur ce composant ! Sachez qu'une fois votre installation réalisée, il vous sera tout à fait possible d'ajouter des interrupteurs secondaires sur le même circuit. C'est là tout l'atout du concept.

Transformer un circuit ordinaire en va-et-vient

Voici comment installer un va-et-vient ou transformer un circuit d’éclairage ordinaire en va-et-vient. Si vous souhaitez simplement remplacer le ou les interrupteurs d’un va-et-vient, passez directement aux étapes de raccordement. Attention, toute intervention sur un circuit électrique requiert un minimum de connaissances en électricité.

Pour réaliser un va-et-vient vous devez poser 2 interrupteurs qui commanderont un point lumineux. Ces interrupteurs sont à relier entre eux par des « navettes » (en mauve sur le schéma).

Pour transformer un circuit ordinaire d’éclairage en va-et-vient, vous devrez :

• Ajouter un interrupteur entre l’arrivée de phase et l’interrupteur existant (ou bien entre la lampe et l’interrupteur existant).
• Relier les interrupteurs par 2 navettes (en mauve sur le schéma).

Pour mettre en œuvre ces liaisons, les 3 méthodes précédemment citées sont possibles (encastrement dans des saignées, installation en saillie, interrupteurs sans fil).

Gérer les installations complexes avec repiquage

J'ai un petit problème. J'ai fait une installation sans boîte de dérivation, est-ce possible de les alimenter via une seule arrivée genre une phase et neutre et faire le repiquage entre eux ?Citation : les alimenter via une seule arrivée genre une phase et neutre. Cela dépend (voir la conclusion), mais le neutre ne fera que passer. On comprend que dans le boîtier 3 postes on trouvera un va et vient avec phase directe et deux navettes, deux fois un interrupteur double allumage (en réalité, deux interrupteurs sur un mécanisme). Il y a du monde. Peut-être trop : neutre + phase directe + 2 navettes + 4 phases coupées + 4 neutres + 5 terres : 17 fils au plus, il va falloir un chausse-pieds. Vous pouvez utiliser du câble souple HO7V-K, bien plus facile à utiliser. Vous n'aurez pas la place ; dans ce cas un boîtier 4 postes peut être utile. Vous auriez intérêt à scinder l'alimentation en deux. Électriquement c'est bon. Il serait bon de préciser les zones qui vont être commandées. Bien qu'on ne sache pas tout, votre projet semblerait à revoir.

Pensez également que le système peut devenir défectueux et nécessiter de petites interventions, au-delà d'une vingtaine d'années. C'est votre cas ? Vous ne vous sentez pas à l'aise avec l'électricité ? Contactez un professionnel à même de vous garantir un résultat optimal et sécurisé !
