L'entretien d'une pelouse dense et saine exige plus qu'une simple tonte. La scarification est une étape cruciale pour assurer la vitalité du gazon en éliminant le feutre végétal qui l'étouffe progressivement. Les scarificateurs commerciaux peuvent être coûteux ou inadaptés à des besoins spécifiques, poussant de nombreux jardiniers avertis à se tourner vers la fabrication artisanale. Cet article explore en profondeur le processus de fabrication d'un scarificateur rotovator 3 points, en s'appuyant sur des expériences concrètes et des conseils pratiques.
Comprendre la Scarification et Son Importance
Un scarificateur est un instrument manuel ou motorisé, agricole, équipé de dents ou de couteaux métalliques. Il est utilisé pour défeutrer par scarification, c’est-à-dire lacérer la couche de végétaux qui se forme ou va se déposer progressivement dans les champs. Invisible au début, cette accumulation étouffe peu à peu le gazon qui jaunit et se dégrade. Le feutre devient alors une barrière à l'entrée de l'eau, de l'air, au passage de la lumière, ou à l'apport d'éléments nutritifs dans le sol (par terreautage ou engrais). Il génère une acidité excessive du sol en raison du défaut d'aération, que la scarification permet de corriger. L'utilisation régulière d'un scarificateur empêche l'accumulation de cette couche indésirable, favorisant une bonne aération du sol.
Les Différents Types de Scarificateurs et Leurs Applications
Il existe plusieurs types de scarificateurs selon vos besoins et le type de machine utilisée. Les modèles roulants sont particulièrement adaptés aux petites surfaces, tandis que les versions traînées conviennent aux jardins plus vastes. Les scarificateurs peuvent posséder un rotor avec couteaux ou dents métalliques, chacun offrant une approche différente du traitement du sol. Les dents à ressort conviennent souvent pour retirer mousse et déchets légers sans agresser fortement la pelouse. Elles sont appréciées pour un entretien régulier et une action progressive. Les lames fixes ou dents rigides offrent un travail plus profond sur un gazon très tassé. Elles demandent cependant une structure plus solide et un réglage précis pour éviter d’arracher excessivement l’herbe. Le choix dépend donc de l’état du terrain et du résultat recherché.
La Conception d'un Scarificateur Rotovator Artisanal
La base d’un scarificateur artisanal repose généralement sur un châssis solide capable de supporter les efforts de traction. Des profilés en acier, cornières ou tubes métalliques sont souvent utilisés pour créer une structure durable. Le choix d’un métal suffisamment épais améliore la résistance aux vibrations et aux chocs. Il faut également prévoir des éléments de fixation comme boulons, écrous freinés, rondelles et axes adaptés. Selon le modèle choisi, des roues, des supports réglables ou un système d’attelage peuvent compléter l’ensemble. Utiliser des pièces de qualité limite les desserrages répétés.
Le Cahier des Charges et la Préparation
Avant de fabriquer un scarificateur pour tracteur tondeuse, il est essentiel de déterminer la surface de terrain à traiter et la fréquence d’utilisation prévue. Un petit jardin n’exige pas la même robustesse qu’une grande pelouse entretenue plusieurs fois par an. Cette réflexion initiale permet d’orienter le choix du format, du poids et du système de fixation. Il faut aussi tenir compte de la puissance du tracteur tondeuse et de sa capacité de traction. Un accessoire trop lourd ou trop large peut fatiguer la machine et limiter l’efficacité du travail. À l’inverse, un modèle trop léger pénètre mal dans le feutre végétal. Le design le plus courant repose sur des dents métalliques rigides ou souples qui grattent la surface du sol. La robustesse et la durabilité de votre scarificateur dépendent grandement des matériaux choisis.
Un utilisateur, cornot, a entrepris la réalisation d'un scarificateur pour pelouse sur la base d'un pont de houe rotative. Son cahier des charges incluait un pont de base de houe rotative équipé d'une roue motrice débrayable, un régime maximal de 250 tours par minute, des fraises remplacées par des carrés en tôle (les coins du carré servant de dent, avec 5 carrés par côté), et un carter de protection (celui d'origine pouvant être découpé). Il avait également prévu un système de réglage de profondeur de travail pris sur deux roues à l'arrière.
Comment construire un châssis de jardin (type nantais) ?
La Construction du Châssis
Le châssis constitue la base du scarificateur et doit supporter les vibrations, les chocs ainsi que la traction du tracteur tondeuse. Il est généralement réalisé avec des profilés métalliques assemblés en cadre rectangulaire ou légèrement renforcé selon la largeur choisie. Une structure trop légère risque de se déformer rapidement sur terrain irrégulier. La largeur du châssis doit rester adaptée à la puissance de la machine et à la maniabilité recherchée. Un modèle trop large augmente l’effort de traction et complique les passages serrés. À l’inverse, une largeur modérée facilite l’utilisation tout en conservant un bon rendement.
Dans le projet de cornot, le train arrière a été réalisé avec deux roues de tondeuses Wolf. Il a aussi inclus une roue avant pivotante et son système de réglage en hauteur, permettant de régler la profondeur de travail. Il a été confronté à des défis de mise au point pour arriver à avoir un axe de roue vertical et une possibilité de réglage de l'horizontalité de l'ensemble. Il explique qu'il a dû couper, souder et essayer jusqu'à ce que cela fonctionne. Les soudures ont été réalisées avec un poste qui avait plus de 40 ans, et l'utilisateur envisageait de le changer contre un inverter.
Une fois le cadre principal préparé, il est utile d’ajouter des traverses ou renforts pour rigidifier la structure. Ces éléments servent aussi de support aux dents, roues ou dispositifs de réglage de hauteur. Des fixations bien réparties limitent les torsions pendant le travail sur la pelouse. Les perçages doivent être alignés avec précision afin d’éviter jeux mécaniques et usure prématurée. L’usage de boulons solides ou de soudures propres améliore la tenue dans le temps. Chaque point d’ancrage mérite un contrôle attentif avant mise en service.
Le Système d'Attelage 3 Points
Le système d’attelage doit correspondre au point de traction du tracteur tondeuse pour permettre une liaison stable. Une barre simple avec axe ou platine percée suffit souvent sur de nombreux modèles. L’important est de conserver un attelage centré afin d’éviter que l’outil tire de côté pendant l’usage. Il est aussi recommandé de prévoir un léger débattement vertical pour suivre les irrégularités du terrain. Certains montages intègrent un réglage de hauteur ou une chaîne pour adapter la pression exercée sur le sol. Ces solutions rendent l’outil plus polyvalent et agréable à utiliser.
Henri87 souhaitait transformer un motoculteur Kubota avec 6 fraises en un rotavator 3 points avec son moteur. Il envisageait de fabriquer un relevage au nez du motoculteur et de relier le tout à un Hakotrac V490, créant ainsi un rotavator autonome et évitant le besoin de l'adapter directement au micro-tracteur. Ce type de projet implique une adaptation soignée de l'attelage pour assurer la compatibilité et la sécurité.

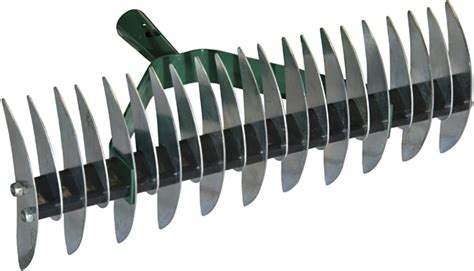

La Fabrication des Dents ou Lames
Les parties actives du scarificateur peuvent être composées de dents métalliques, griffes à ressort ou lames spécifiques. Le choix dépend de l’agressivité souhaitée sur la pelouse et de la fréquence d’utilisation. Des dents souples conviennent souvent à l’entretien courant, tandis que des éléments plus rigides travaillent davantage le feutre végétal. Il peut aussi être utile d’ajouter un système de lestage pour améliorer la pénétration dans le sol. Certains modèles artisanaux intègrent un support recevant des masses amovibles selon les besoins. Cette option permet d’ajuster l’action sans modifier toute la structure.
Cornot a opté pour des carrés en tôle de 2,5 mm d'épaisseur, découpés et percés d'un trou central sur un gabarit. Il a agrandi le trou central au diamètre des entraîneurs ou entretoises pour centrer les plaques. Après avoir démonté les lames des fraises, il a récupéré les entraîneurs et les entretoises. Il a découpé dix carrés de tôle de 2,5 mm d'épaisseur et a réalisé un montage pour le perçage d'un trou central, qu'il a ensuite agrandi à l'aide d'un foret étagé à 26 ou 30 mm selon la position de la plaque. Il a utilisé une perceuse à percussion (en position perçage) équipée d'un système de débrayage pour percer les trous. Il a ensuite soudé les plaques sur l'entraîneur et mis en place le carter.
Avant l’installation, il faut sélectionner des dents ou des lames correspondant à l’état de la pelouse et à la puissance du tracteur tondeuse. Des dents souples conviennent souvent pour retirer mousse et déchets végétaux lors d’un entretien régulier. Des lames plus rigides ou des griffes fermes permettent un travail plus profond sur un sol tassé. Il est également important de vérifier la largeur totale de l’outil afin de répartir correctement les éléments actifs. Un ensemble trop chargé augmente inutilement l’effort de traction, tandis qu’un montage trop espacé réduit l’efficacité.
Les dents ou lames se placent généralement sur une traverse solide du châssis à l’aide de boulons, brides ou supports métalliques. Chaque point de fixation doit être suffisamment résistant pour supporter les vibrations et les chocs liés au passage sur terrain irrégulier. Un serrage sérieux évite les desserrages pendant l’utilisation. Il est conseillé de respecter un alignement régulier entre chaque élément pour obtenir un travail uniforme. Des espacements constants limitent les zones oubliées et les passages inefficaces. Après assemblage, un contrôle visuel permet de corriger immédiatement un défaut de positionnement.
Les Outils et Matériaux Essentiels
La fabrication demande généralement des outils de coupe, de perçage et de serrage adaptés au métal. Une perceuse électrique est cruciale pour faire des trous précis. Une soudure à l’arc est requise pour joindre les structures métalliques solidement. Une meuleuse, des clés et du matériel de mesure facilitent les différentes étapes du montage. Pour une structure soudée, un poste à souder devient souvent indispensable. Il reste essentiel de travailler avec des protections adaptées comme gants, lunettes et vêtements résistants. Un espace stable et dégagé améliore la sécurité pendant les opérations. Prendre le temps de vérifier les alignements avant fixation évite de nombreux ajustements ensuite.
Cornot a mentionné que l'ensemble de sa réalisation lui est revenu à une dizaine d'euros car la majorité des pièces sortaient de son "tas de ferraille". Cela souligne l'importance de la récupération et du recyclage des matériaux pour minimiser les coûts de fabrication. Il a utilisé un poste à souder de plus de 40 ans, bien qu'il envisageait de le remplacer par un inverter.
L'Assemblage et les Réglages Initiaux
Procédez à l'assemblage initial en vous assurant que le cadre est stable. Servez-vous ici de la soudure à l’arc si nécessaire pour renforcer certaines jonctions critiques. Le système d'attelage doit être adapté spécifiquement à votre tracteur tondeuse. Suivez précisément les instructions d'installation fournies pour sécuriser efficacement le couplage.
Après avoir soudé les plaques sur l'entraîneur et mis en place le carter, cornot a procédé à la réalisation des trains roulants, avec une roue pivotante à l'avant et deux roues à l'arrière. Les premiers essais se sont avérés satisfaisants, mais un peu de mise au point sur la roue avant était encore nécessaire.
Mise au Point et Essais
Après les premiers essais encourageants, cornot a poursuivi la mise au point de son scarificateur. Il a repris le train arrière de façon à ce que sur le plat, les deux roues étant en appui, l'enfoncement des lames soit égal des côtés gauche et droit. Il a également repris la roue pivotante à l'avant, car l'axe de pivotement de la roue n'étant pas en position verticale, l'enfoncement des lames dans le sol variait lors du pivotement. Après de nombreux essais, le système a été équipé d'un réglage de hauteur basique par goupille dans des trous, le déplacement en hauteur à l'avant correspondant au double du déplacement des lames en profondeur. Les essais grandeur nature se sont avérés concluants, l'utilisation idéale étant d'avancer doucement d'une cinquantaine de centimètres et de reculer toujours doucement d'autant. En cas de terrain avec bosses, il a recommandé de réduire la profondeur de travail en appuyant sur le guidon, et le déplacement à vide s'effectuait sur les deux roues arrière.
Une fois les éléments installés, il faut ajuster leur profondeur d’action afin de griffer la surface sans arracher excessivement le gazon. Un réglage progressif reste préférable, surtout lors du premier essai. Une pénétration trop forte fatigue la machine et peut abîmer la pelouse. Un test sur une petite zone permet d’observer le résultat avant de traiter tout le terrain. Si les dents touchent trop peu ou trop fortement, quelques ajustements suffisent souvent à corriger la situation. Le réglage de profondeur conditionne directement l’efficacité du scarificateur sur la pelouse. Les dents ou lames doivent griffer la surface pour retirer mousse et feutre végétal sans creuser excessivement le sol. Un travail trop superficiel donne peu de résultats, tandis qu’un réglage trop agressif peut affaiblir le gazon. Sur une pelouse entretenue régulièrement, une action légère suffit souvent. En revanche, un terrain compacté ou très envahi par la mousse peut demander un passage un peu plus marqué. Il reste préférable d’augmenter progressivement l’intensité plutôt que de commencer trop fort.
Avant de traiter toute la surface, il est conseillé de tester l’outil sur une petite zone représentative du terrain. Ce premier passage permet d’observer la pénétration, la traction demandée au tracteur tondeuse et la quantité de déchets retirés. Quelques mètres suffisent souvent pour juger l’efficacité du montage. Il faut également vérifier que le scarificateur reste stable, suit correctement la trajectoire et ne rebondit pas sur les irrégularités. Si la machine force anormalement ou si le résultat paraît trop faible, un ajustement immédiat s’impose. Cette phase évite de mauvaises surprises sur l’ensemble de la pelouse. Après les premiers tests, le réglage peut être affiné selon la réaction du terrain. Si beaucoup de mousse reste en place, il peut être utile d’augmenter légèrement la profondeur ou de croiser les passages. Si la terre remonte trop ou que l’herbe s’arrache, il faut au contraire alléger l’action. Chaque pelouse possède ses particularités selon la saison, l’humidité du sol et la densité du gazon. Un terrain sec et dur ne réagit pas comme une surface souple après la pluie.
Peinture et Finitions
Après que le scarificateur fut fonctionnel, cornot a procédé au démontage, aux finitions et à la mise en peinture. La peinture des éléments a été réalisée avec une sous-couche d'apprêt et une sous-couche de peinture. L'assemblage des teintes avec le "KAWA" a été jugé génial, et les roues arrière partiellement carénées donnaient un air de voitures anciennes à l'ensemble. La peinture à la bombe pour l'apprêt a été jugée pratique.
Utilisation et Entretien du Scarificateur Artisanal
Pendant l'utilisation du scarificateur, veillez à ne pas dépasser la vitesse recommandée pour préserver non seulement la pelouse mais également la mécanique de votre engin de jardinage. Avant de démarrer le tracteur tondeuse, il est indispensable de contrôler l’état général du scarificateur. Vérifiez le serrage des fixations, la stabilité du châssis et l’absence de pièces desserrées ou tordues. Une inspection rapide permet souvent d’éviter une panne ou un incident pendant le travail. La zone de passage doit également être débarrassée des pierres, branches et objets métalliques pouvant être projetés ou endommager les dents. Il est conseillé de tenir enfants et animaux éloignés durant l’utilisation.
Le scarificateur doit être utilisé à vitesse modérée afin de garder un bon contrôle de l’ensemble. Une allure trop rapide réduit la précision, augmente les chocs et fatigue inutilement le matériel. Il vaut mieux avancer régulièrement pour obtenir un résultat homogène sur toute la pelouse. Dans les virages serrés ou sur terrain irrégulier, il convient de ralentir pour éviter les contraintes excessives sur l’attelage. Si un bruit inhabituel apparaît, il faut arrêter immédiatement pour vérifier l’origine du problème.
Après chaque séance de scarification, nettoyez soigneusement les dents pour éliminer toute accumulation de matière organique pouvant nuire à leur efficacité. Nettoyez systématiquement les dents après usage pour éviter toute obstruction nuisible. Lubrifiez les parties mobiles pour prévenir la formation de rouille. Adaptez le système d'attelage selon les spécifications de votre tondeuse. Ajustez confiantiellement la largeur du cadre pour correspondre à la puissance et taille de la surface traitée. Après chaque séance, retirez l’herbe, la mousse et la terre restées collées aux dents ou au châssis. Ces dépôts retiennent l’humidité et accélèrent parfois la corrosion des parties métalliques. Un nettoyage simple après usage prolonge nettement la vie du matériel. Il est aussi utile de contrôler l’usure des dents, de resserrer les boulons si nécessaire et de stocker l’outil dans un endroit sec. Une légère protection des pièces métalliques peut limiter l’apparition de rouille entre deux saisons.

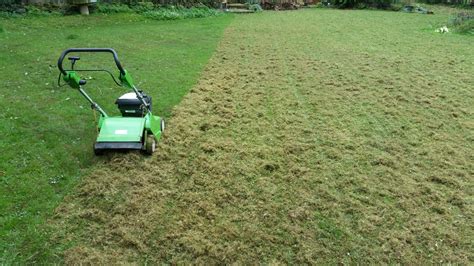

La Scarification en Pratique : Résultats Concrets
Cornot a récupéré deux brouettes de mousse sur une toute petite parcelle après avoir utilisé son scarificateur, et le résultat était jugé "très satisfaisant". Cette efficacité a suscité l'intérêt d'autres utilisateurs, qui envisageaient de surveiller les annonces pour acquérir des pièces similaires. La question de savoir si la mousse peut être compostée a également été soulevée, indiquant un intérêt pour la gestion des déchets verts générés par la scarification.
Un agriculteur voisin exerçant sur la commune de Grans a apporté dans les ateliers un scarificateur à refaire car le sien était cassé et tordu. Cette pièce chaudronnée a été réalisée en urgence car la saison avançant il fallait être réactif. Afin de repartir et de fiabiliser le matériel, les paliers et les roulements ont été remplacés par des neufs. Cela met en évidence la nécessité de la robustesse et de la fiabilité des composants dans un scarificateur.
La fabrication d'un scarificateur rotovator 3 points est un projet gratifiant qui permet de disposer d'un outil adapté à ses besoins spécifiques, souvent à moindre coût. En s'appuyant sur des bases solides de conception, une sélection judicieuse des matériaux et un soin particulier lors de l'assemblage et des réglages, il est possible d'obtenir un équipement efficace pour maintenir une pelouse saine et luxuriante.
