L'installation électrique moderne exige des solutions à la fois performantes, sécurisées et adaptables. C'est dans ce contexte que le module de repiquage Resi9 XE de Schneider Electric s'impose comme un élément clé, offrant une flexibilité accrue pour l'alimentation de dispositifs modulaires et la simplification des raccordements au sein des coffrets électriques. Conçu pour répondre aux exigences des installations neuves comme celles en rénovation, ce module incarne l'ingéniosité au service de la fiabilité.
Qu'est-ce que le Module de Repiquage Resi9 XE et à quoi sert-il ?
Le module de repiquage Resi9 XE est un accessoire de raccordement crucial dans l'écosystème des installations électriques résidentielles et tertiaires à puissance limitée. Sa fonction principale est double : il permet d'alimenter des dispositifs modulaires non embrochables, souvent de type à vis, dans un coffret déjà équipé de répartiteurs. Il offre également la possibilité d'alimenter directement un répartiteur XE sans nécessiter l'interposition d'un interrupteur différentiel à cet endroit précis. Cela ouvre la voie à des configurations plus souples et optimisées, en particulier lorsque l'alimentation est déjà protégée par un interrupteur différentiel situé sur une autre rangée.
Cet accessoire est conçu pour un courant assigné d'emploi de 63A, garantissant une capacité de distribution robuste. Il se distingue par sa facilité de connexion : il s'enclenche automatiquement sur le répartiteur, rendant son installation rapide et intuitive. Cette caractéristique est particulièrement appréciable dans le cadre de rénovations, où la simplicité de mise en œuvre est un atout majeur. Occupant un seul module de 18 mm, il s'intègre discrètement et efficacement dans tout type de tableau électrique.
Tuto : installation et branchement tableau électrique Resi9 XE | Schneider Electric France
La Gamme Resi9 et le Système XE : Une Solution Complète
Le module de repiquage Resi9 XE s'inscrit pleinement dans la gamme Resi9 de Schneider Electric, une offre exhaustive comprenant des coffrets électriques, des coffrets de communication et une large sélection d'appareillages modulaires. Cette gamme est spécifiquement conçue pour optimiser les installations électriques, qu'elles soient nouvelles ou en rénovation. Les solutions embrochables, dont le module de repiquage fait partie, simplifient considérablement l'installation des coffrets électriques et sont garantes de la fiabilité des connexions sur le long terme.
Le système XE, au cœur de cette innovation, est synonyme de raccordement automatique. Les connexions automatiques amont et aval assurent une mise en œuvre rapide et sécurisée. Ce système est adaptable à tout type de tableau électrique, ce qui en fait une solution de choix pour les projets de rénovation. Les répartiteurs XE, sur lesquels le module de repiquage s'enclenche, sont d'ailleurs compatibles avec tous les produits embrochables de la gamme, offrant une modularité sans précédent.
Caractéristiques Techniques Approfondies
Le module de repiquage Resi9 XE 63 A (référence R9EXR) possède des caractéristiques techniques précises qui garantissent sa performance et sa sécurité. Il s'agit d'un accessoire de raccordement 1P+N (un pôle plus neutre), adapté pour un courant assigné d'emploi de 63A. Ses dimensions compactes de 18x83x74,5 mm (largeur x hauteur x profondeur) lui permettent de s'insérer aisément dans les coffrets. Il est vendu en lot de deux et est accompagné de deux étiquettes pour indiquer le sens d'alimentation, une attention aux détails qui facilite l'installation correcte.
Le répartiteur avec connecteur, essentiel au fonctionnement du module de repiquage, joue un rôle fondamental dans la distribution sécurisée du courant sur la rangée. Il est doté de connexions IP2X, assurant une protection contre l'accès aux parties actives. Ce répartiteur fait généralement 13 modules de 18mm et supporte un courant assigné d'emploi de 63A à 40 °C, ainsi qu'une tension assignée d'isolement de 250V CA. Il peut être alimenté soit directement par un interrupteur différentiel, soit via un câble d'alimentation déjà protégé, branché sur le connecteur. Les connecteurs du répartiteur sont de type à vis, acceptant des câbles jusqu'à 16mm², offrant une connexion robuste et fiable. Il est important de noter qu'un répartiteur, avec ou sans connecteur, est obligatoire pour l'utilisation des produits embrochables du système XE.
Installation et Compatibilité

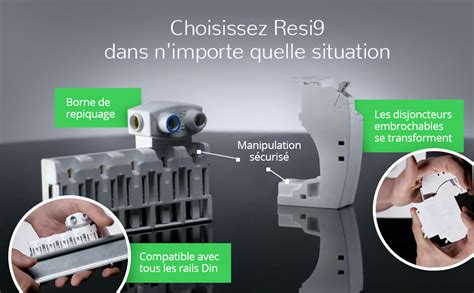

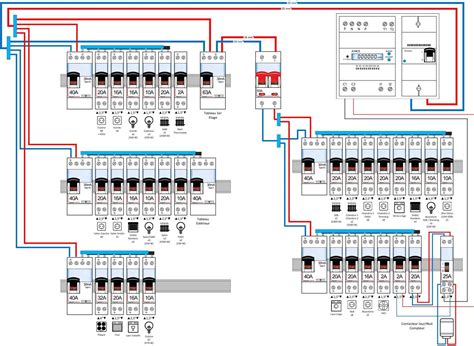

L'installation du module de repiquage XE est pensée pour la simplicité et la rapidité. D'un geste simple, il permet un raccordement sans vis des produits embrochables. Cet accessoire de raccordement s'installe à l'horizontale et se clipse à l'arrière des rails des coffrets Resi9 et Pragma, deux gammes de coffrets électriques de Schneider Electric reconnues pour leur qualité et leur facilité d'intégration. La technologie utilisée garantit dans le temps la tenue des connexions, un gage de sécurité et de durabilité pour l'installation électrique.
Un avantage notable du système XE est sa compatibilité étendue. L'utilisation d'un répartiteur XE ne limite pas l'installation à des produits embrochables uniquement. Il est tout à fait compatible avec l'intégration de produits non embrochables, tels que des télérupteurs ou des contacteurs, offrant ainsi une grande liberté de conception et d'évolution pour les tableaux électriques. Cette polyvalence est un atout majeur pour les professionnels et les particuliers souhaitant une installation évolutive.
Normes, Certifications et Engagements Environnementaux
Les performances du produit, notamment la référence R9EXHC13 pour le répartiteur avec connecteur, répondent aux normes internationales et homologations telles que EN/CEI 60898, attestant de leur conformité aux exigences de sécurité et de qualité les plus strictes.
Schneider Electric démontre également un engagement fort envers l'environnement. Ce produit est certifié Green Premium, un écolabel qui atteste de performances durables et respectueuses de l'environnement. Il possède une Fiche PEP (Profil Environnemental Produit), fournissant des informations détaillées sur l'impact environnemental du produit tout au long de son cycle de vie. Le module de repiquage Resi9 XE 63 A R9EXR est affecté au "Environmental Data Program" depuis 2024, un programme dédié à la classification et à la mesure des caractéristiques et impacts environnementaux des produits, soulignant la transparence et la responsabilité de la marque.
Disponibilité et Informations Commerciales
Le module de repiquage XE Resi9 est de couleur blanche (RAL 9003) et est livré dans son emballage individuel. Il est généralement vendu en lot de deux, la référence R9EXR étant commercialisée sous ce format. Le prix indicatif peut varier, avec des coûts environnementaux visibles tels que l'éco-participation, généralement de 0.02€. Schneider Electric propose diverses ressources pour accompagner ses clients, notamment des documentations produits, des logiciels, un sélecteur de produits, et un centre d'aide et de contact. La garantie fabricant est de 2 ans, soumise à des termes et conditions spécifiques. Le code EAN / GTIN de ce produit est 3606481273932.
Le module de repiquage Schneider Electric Resi9 XE représente une solution innovante et fiable pour la distribution électrique. Sa conception intelligente, sa facilité d'installation et sa conformité aux normes les plus exigeantes en font un choix privilégié pour toute installation électrique moderne, qu'il s'agisse de nouvelles constructions ou de projets de rénovation.
