Les Soupapes de Motoculture : Comprendre, Entretenir et Régler

Les moteurs des motoculteurs, comme ceux de nombreux autres équipements motorisés, reposent sur des composants essentiels pour leur bon fonctionnement. Parmi eux, les soupapes jouent un rôle crucial, assurant l'admission du mélange air/essence et l'évacuation des gaz brûlés, tout en garantissant l'herméticité de la chambre de combustion au moment de l'explosion. Une compréhension approfondie de leur mécanisme, de leur entretien et de leur réglage est indispensable pour assurer la longévité et la performance de votre machine.

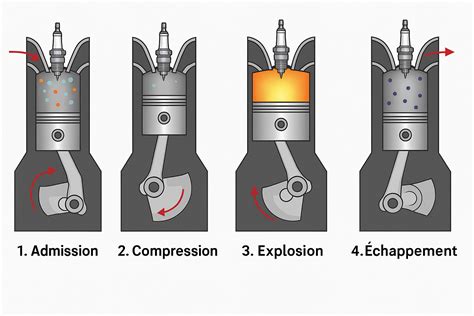

Le Rôle Fondamental des Soupapes dans les Moteurs 4 Temps

Les soupapes sont des éléments caractéristiques des moteurs à quatre temps. Contrairement aux moteurs à deux temps qui utilisent des lumières, les moteurs quatre temps s'appuient sur un système de soupapes pour orchestrer le cycle de combustion. Elles sont généralement au nombre de deux par cylindre, bien que certains moteurs puissent en avoir plus, une configuration rare en motoculture. Leur objectif principal est double : d'une part, permettre l'admission du mélange air/essence et l'évacuation des gaz brûlés ; d'autre part, assurer l'étanchéité de la chambre de combustion lors de la phase d'explosion.

Diversité des Architectures de Soupapes

Il existe principalement deux types d'architectures de moteurs en ce qui concerne la position des soupapes : les moteurs à soupapes en tête et les moteurs à soupapes latérales. Le principe de fonctionnement global du moteur reste le même, seule la localisation des soupapes diffère, influençant directement les caractéristiques de combustion et d'évacuation.

Les Moteurs à Soupapes en Tête (OHV - OverHead Valve)

Dans les moteurs à soupapes en tête, les soupapes sont logées au-dessus de la chambre de combustion, dans la partie supérieure de la culasse. L'arbre à cames, quant à lui, est situé en bas moteur et actionne les soupapes via des tiges de culbuteurs. Cette disposition permet une admission plus fluide du mélange carburant, ainsi qu'un échappement plus rapide et plus complet. Cette meilleure combustion favorise un plus fort taux de compression, ce qui se traduit par une puissance de sortie plus importante et contribue à prévenir l'accumulation de carbone.

Les Moteurs à Arbre à Cames en Tête (OHC - OverHead Camshaft)

Les moteurs à arbre à cames en tête intègrent l'arbre à cames directement dans la culasse, au-dessus de la chambre de combustion. L'entraînement de cet arbre est assuré par une courroie ou une chaîne de distribution. Cette configuration place les soupapes dans la partie supérieure de la chambre de combustion, offrant des avantages similaires à ceux des moteurs à soupapes en tête OHV, notamment en termes de brassage de l'admission et d'évacuation plus directe des gaz. La disposition de l'arbre à cames en tête réduit le nombre d'éléments du dispositif de commande des soupapes, les allège et les rend plus résistants, aboutissant à un moteur plus compact et globalement plus léger.

Avantages Comparatifs

La position des soupapes en tête permet un meilleur brassage de l'admission et une évacuation plus directe des gaz. Les moteurs à arbre à cames en tête, en particulier, bénéficient d'une réduction du nombre d'éléments de commande des soupapes, ce qui les rend plus légers et plus robustes, contribuant à un moteur plus compact et allégé.

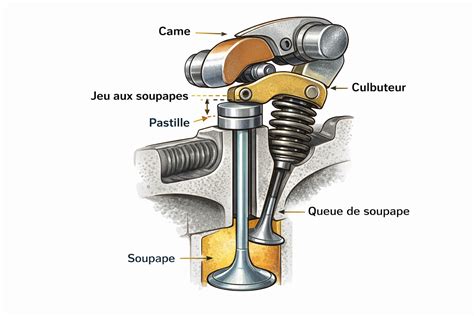

Le Jeu aux Soupapes : Un Réglage Crucial

Le fonctionnement des soupapes est orchestré par l'arbre à cames, et leur ouverture et fermeture sont assistées par des ressorts. Il est essentiel de maintenir un jeu précis au contact des poussoirs et des soupapes. À chaud, les différents organes en mouvement ne se dilatent pas de manière identique, et sans cette marge, les poussoirs risqueraient de rester en contact avec la soupape, l'empêchant de se fermer complètement. Avec le temps et l'usure, ce jeu peut se modifier, altérant ainsi le fonctionnement de la chambre de combustion, la partie comprise entre la tête du piston en position haute et le haut de la culasse.

Un jeu excessif entraînerait une ouverture trop faible de la soupape, tandis qu'un jeu insuffisant empêcherait sa fermeture complète. Ces dysfonctionnements peuvent se manifester par des difficultés de démarrage et une perte de puissance.

Le Contrôle et le Réglage du Jeu aux Soupapes

Le contrôle du jeu aux soupapes ne nécessite généralement pas un démontage important. Pour les moteurs à soupapes en tête, il suffit de démonter le cache-culbuteurs pour accéder aux soupapes. Au centre du culbuteur se trouve un écrou et un contre-écrou qu'il faut débloquer pour libérer le culbuteur et effectuer le réglage. Un jeu de cales est indispensable, et il est impératif de se référer aux indications du constructeur pour les valeurs de jeu spécifiques. Pour mesurer le jeu, il faut mettre l'une des soupapes en ouverture maximum et contrôler le jeu de l'autre soupape. Il est conseillé d'effectuer ce réglage moteur froid. Les ressorts d'échappement et d'admission peuvent être différents, d'où l'importance de les repérer lors d'un éventuel démontage pour un rodage.

Effectuer le réglage des soupapes sur un moteur, tel qu'un Briggs and Stratton, est une opération de maintenance cruciale pour garantir son bon fonctionnement, sa puissance et sa longévité. Un mauvais jeu aux soupapes peut entraîner des démarrages difficiles, une perte de puissance, voire des dommages internes graves. Heureusement, avec les bons outils et les bonnes valeurs, c'est une tâche accessible.

Le jeu aux soupapes est le petit espace qui doit exister entre la queue de la soupape et le culbuteur (ou le poussoir). Un jeu trop faible empêche la soupape de se fermer correctement. Un jeu trop important réduit l'ouverture des soupapes et leur durée d'ouverture.

Voici les valeurs de jeu officielles fournies par Briggs & Stratton pour leurs moteurs OHV (soupapes en tête) les plus courants, moteur froid :

Étapes de Réglage :

1. Sécurité avant tout ! Avant toute intervention, dévissez les quelques vis qui maintiennent le cache-culbuteurs (le couvercle métallique sur le dessus ou le côté de la culasse) et retirez-le délicatement.
2. Mettre le piston au Point Mort Haut (PMH) après compression : C'est l'étape la plus technique mais indispensable. Tournez doucement le volant moteur jusqu'à ce que la soupape d'admission remonte, puis continuez de tourner doucement. Pour trouver le PMH exact, insérez un tournevis dans le trou de la bougie. Pour être sûr d'être bien après la compression, continuez de tourner le volant moteur d'environ 1 cm après que le piston ait atteint son point le plus haut. Si vous faites le réglage au PMH de fin d'échappement (quand les soupapes se "croisent"), le jeu sera totalement incorrect.
3. Mesurer le jeu : Prenez votre jeu de cales. Pour la soupape d'admission, essayez de glisser la cale de 0.10 mm. Elle doit passer avec une légère résistance "grasse", sans forcer.
4. Régler : Desserrez très légèrement le contre-écrou du culbuteur (souvent une vis Torx).
5. Vérifier à nouveau : Une fois bloqué, le jeu a pu légèrement bouger.
6. Remontage : Nettoyez le plan de joint et remontez le cache-culbuteurs (en changeant le joint s'il est abîmé). Remontez la bougie et rebranchez le fil. Démarrez le moteur.

Le réglage des soupapes d'un moteur Briggs and Stratton est une opération à la portée d'un bricoleur méthodique. En suivant ce guide et en vous référant au tableau de réglage des soupapes, vous pouvez redonner à votre tondeuse ou à votre motoculteur ses performances d'origine et assurer sa fiabilité pour les années à venir.

Les Conditions Extrêmes de Fonctionnement des Soupapes

Une soupape fonctionne dans des conditions extrêmes. La température de la soupape d'échappement peut dépasser les 700 C°, tandis que celle de la soupape d'admission est de l'ordre de 500 C°. La cadence est également impressionnante : pour un moteur tournant à 4000 tours, la soupape s'ouvre et se ferme 33 fois par seconde. Dans ces conditions, le moindre écart de jeu peut poser problème, et un mauvais refroidissement du moteur peut entraîner une augmentation de 100 C° de la température des soupapes, risquant de les endommager.

L'Importance du Rodage de Soupapes

Le rodage de soupapes vise à parfaire le contact entre la soupape et son siège. Ces surfaces sont en contact sur une largeur de 1 à 1,5 mm avec un angle de 45 à 30°. Compte tenu des contraintes, la moindre imperfection a des conséquences.

Si le marquage de la soupape n'est pas trop important, un rodage peut suffire. Dans d'autres cas, il faudra remplacer la soupape et, selon l'état du siège, soit le réaléser, soit le remplacer s'il s'agit de sièges sertis.

Procédure de Rodage :

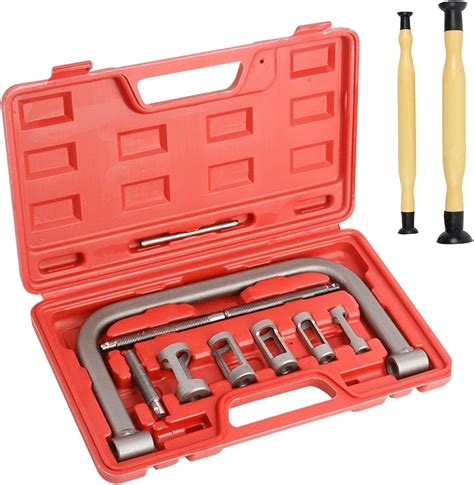

Pour le rodage, il vous faut de la pâte à roder et une ventouse. Le principe consiste à enduire la partie portante de la soupape de pâte, puis à la faire tourner sur son siège à l'aide de la ventouse. Il existe plusieurs grains de pâte, dont un grain fin pour la finition. Il est important de noter que le rodage de soupapes s'effectue à froid, et que la portée de la soupape avec son siège n'est pas parfaitement identique entre un moteur chaud et un moteur froid.

Le rodage des soupapes permet d'éliminer les rayures et piqûres mineures sur la face et le siège des soupapes afin de restaurer leur capacité à assurer l'étanchéité de la chambre de combustion.

Étapes du Rodage :

1. Mouillez l'extrémité de la ventouse de l'outil de rodage et placez-la sur la tête de la soupape.
2. Faites tourner la soupape d'avant en arrière entre vos mains plusieurs fois.
3. Nettoyez fréquemment la surface et vérifiez vos progrès.
4. Une fois le rodage terminé, nettoyez soigneusement les soupapes avec un solvant pour vous assurer que TOUS les résidus d'abrasif ont été éliminés.

Les Dépôts de Calamine et Leurs Conséquences

Lors de la combustion, qui n'est jamais parfaite, des dépôts se forment. La majorité est éjectée par l'échappement, mais une infime partie se dépose avec le temps sur la tête du piston, la culasse et les soupapes. Ces résidus, appelés calamine, peuvent à la longue poser problème, surtout qu'avec l'âge, le moteur a tendance à consommer de l'huile et donc à polluer davantage.

Cette calamine, lorsqu'elle se dépose sur la soupape, peut gêner sa fermeture et provoquer une perte de compression. Cette perte de compression se ressentira rapidement par des difficultés de démarrage moteur chaud. Le rodage des soupapes est alors le remède.

Le Grippage des Soupapes

Il arrive, sur des moteurs qui n'ont pas tourné depuis un certain temps ou sur des moteurs exposés aux intempéries, qu'une soupape grippe. La soupape, pour effectuer son mouvement de va-et-vient, coulisse dans un guide particulièrement calibré et ajusté au diamètre de la queue de soupape. Il est donc possible qu'avec le temps une oxydation se produise et grippe la soupape. En principe, un peu de dégrippant devrait résoudre le problème. Si ce n'est pas le cas, un démontage est nécessaire.

Un tel grippage peut par la suite entraîner des remontées d'huile. En effet, la soupape coulisse au plus juste dans son guide, mais a également besoin d'être lubrifiée. Pour éviter les remontées d'huile, un joint est présent. La détérioration de ce joint peut provoquer ces remontées d'huile, nécessitant un démontage et le remplacement du joint, d'autant plus que cette remontée d'huile va directement dans le cylindre et contribue ainsi au dépôt de calamine.

Entretien Général et Précautions

Pour inspecter correctement les soupapes du moteur en vue d'un entretien ou d'une réparation, il est nécessaire de les retirer du moteur.

Dépose des soupapes :

1. Déposez les boulons de la culasse et retirez les autres boulons des composants du moteur pour atteindre la chambre des soupapes.
2. Poussez l'outil jusqu'à ce que la mâchoire supérieure glisse sur l'extrémité supérieure du ressort. Il faut un peu de patience pour retirer les soupapes des dispositifs de retenue en trou de serrure.
3. Glissez la mâchoire supérieure du compresseur de ressort de soupape sur le haut de la chambre de soupape et la mâchoire inférieure entre le ressort et la bague de retenue.
4. Tournez la poignée du compresseur de ressort de soupape dans le sens des aiguilles d'une montre pour comprimer le ressort. Ensuite, faites glisser le dispositif de retenue hors de la soupape en le déplaçant à l'aide d'une pince à bec effilé de manière à ce que la grande partie du trou de serrure se trouve directement au-dessus de la tige.
5. Le compresseur de ressort de soupape bloquant le ressort, retirez l'outil et le ressort de la chambre.
6. Déposez les boulons des culbuteurs à l'aide d'une clé à douille ou d'un tourne-écrou.
7. Déposez les chapeaux de soupapes (le cas échéant).
8. Utilisez vos pouces pour presser la retenue du ressort et le ressort de soupape sur l'une des soupapes. Si votre moteur utilise un dispositif de retenue en trou de serrure, alignez la grande fente du dispositif de retenue avec la tige de soupape et relâchez lentement le ressort de manière à ce que la tige glisse dans la grande fente.
9. Déposez les boulons de la culasse et retirez la culasse en la faisant basculer avec les mains. Si nécessaire, desserrez la culasse en la frappant à l'aide d'un marteau à face de nylon.
10. Déposez et inspectez les soupapes, les guides et les sièges.

Inspection des soupapes :

Avant d'essayer de réparer vos soupapes, examinez-les attentivement. Les dépôts gommeux sur la soupape d'admission vont de pair avec une diminution des performances du moteur, souvent parce que le moteur a fonctionné avec de l'essence usagée.

1. Vérifiez que la face de la soupape ne présente pas une assise irrégulière. Le motif autour de la face doit être égal à la tête de la soupape et d'une épaisseur égale sur tout le pourtour.
2. Passez un ongle ou une carte de crédit le long de la tige de la soupape une fois que vous l'avez nettoyée. Si vous sentez une arête, la tige de soupape est usée et doit être remplacée.
3. Examinez les surfaces de la face et du siège de la soupape.
4. Vérifiez que les deux ressorts de soupape sont droits.

Réinstallation des soupapes :

1. Vérifiez que les tiges et les guides de soupapes sont exempts de débris et de bavures.
2. Placez le guide de la tige de poussée sur la culasse et fixez les boulons de montage à l'aide d'une clé dynamométrique.
3. Lubrifiez le diamètre intérieur de chaque joint de tige de soupape (le cas échéant) avec de l'huile moteur et installez les joints sur les tiges de soupape.
4. Pour les soupapes munies d'un dispositif de retenue en trou de serrure, utilisez les deux pouces pour comprimer le ressort jusqu'à ce que la tige de soupape passe par la grande extrémité de la fente du trou de serrure. Vérifiez que l'élément de retenue est entièrement engagé dans la rainure de la tige de soupape. Répétez cette étape pour l'autre soupape. Si des goupilles sont utilisées, insérez chaque goupille à l'aide d'une pince à bec effilé. Abaissez le ressort jusqu'à ce que le dispositif de retenue s'insère autour de la goupille ou du dispositif de retenue de type automobile.
5. Enduisez le filetage des boulons de la culasse de lubrifiant pour guide de soupape.
6. Serrez les boulons de la culasse par étapes, à l'aide d'une clé dynamométrique. Tournez chaque boulon de quelques tours, puis passez au boulon suivant jusqu'à ce que chaque boulon soit bien serré.
7. Installez les capuchons sur les extrémités des soupapes et essuyez tout lubrifiant.
8. Comme le rodage des soupapes enlève une petite quantité de matériau des surfaces de la face et du siège de la soupape, il peut être nécessaire de régler le jeu des poussoirs - l'espacement entre la tige de la soupape et le poussoir - après le rodage et la réinstallation des soupapes.

Le Bridage Moteur : Comprendre les Limitations

Certains moteurs, comme le Lombardini 3LD510, peuvent présenter un bridage, notamment pendant la période de rodage. Pierrick57, un utilisateur, s'est interrogé sur la présence de deux vis de butée sur la platine de réglage des gaz de son motoculteur Lombardini. La première vis sert au réglage du ralenti, tandis que la seconde, scellée par un vernis jaune, limite l'ouverture des gaz, environ à 70%.

La documentation Lombardini indique de ne pas dépasser 70% d'ouverture des gaz pendant les 50 premières heures de fonctionnement, ce qui correspond à la fonction de cette vis.

Pourquoi un Bridage ?

Gus tox, un autre utilisateur, explique que sur son modèle (15ld315 diesel), des vis de réglage similaires sont présentes, mais réglées différemment pour assurer un point de fonctionnement désiré, par exemple une tension minimale délivrée par une génératrice électrique, ou la recherche du rendement ou couple maximal, de manière fixe et sans intervention de l'utilisateur. Il pense que le moteur est capable d'une ouverture des gaz maximale, mais que cela pourrait réduire sa longévité, tout en augmentant la puissance.

Christ-pp5b met en garde contre la modification de la vis de régime maxi scellée en jaune. Elle est réglée en usine pour un régime maximal défini, souvent autour de 3000 tr/min pour ces moteurs. Dépasser ce régime peut entraîner des dommages graves, comme un bloc moteur et une bielle éclatés. De plus, sur un moteur diesel, un régime plus élevé ne signifie pas forcément plus de puissance, car le couple maximal de ces moteurs n'est pas atteint à haut régime.

Brunofurlano souligne qu'il existe des limites à la vitesse de rotation des moteurs pour éviter la casse. Pour les génératrices et groupes électrogènes, le régime moteur est précisément déterminé pour fournir le bon voltage et la puissance nécessaire, car ces machines sont souvent conçues pour fonctionner en continu. Le graissage et la ventilation sont calculés pour ces régimes spécifiques.

Augmenter le régime moteur au-delà des spécifications ne garantit pas une augmentation de puissance, sauf par une préparation moteur impliquant des carburateurs et pots d'échappement plus gros, ou des diagrammes de distribution modifiés, ce qui est une tout autre démarche.

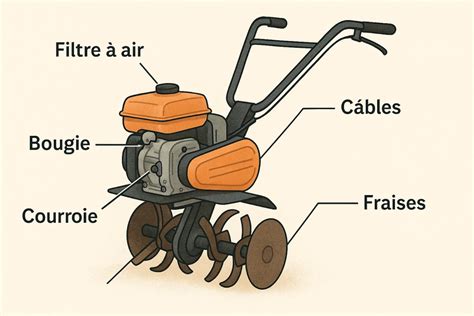

Entretien des Câbles et Fraises du Motoculteur

Au-delà des soupapes et du moteur, l'entretien général du motoculteur est primordial. Les câbles (d'embrayage, de marche arrière, de réglage des gaz) doivent être contrôlés et réglés pour une action optimale des leviers.

Il est recommandé d'effectuer un nettoyage complet de l'appareil, de retirer les fraises et de contrôler leur état. Une usure excessive des couteaux ne permet plus de travailler correctement et use prématurément la transmission secondaire. Lors d'un remplacement, il est conseillé de changer la fraise complète plutôt que les couteaux seuls, car un jeu trop important dans les trous de fixation des fraises peut endommager la transmission.

Graissez l'arbre de travail et l'axe des fraises avant de les remettre sur l'appareil. Vérifiez l'état de la partie basse du jonc de cerclage de la transmission. S'il est usé, il est préférable de le remplacer avant qu'une usure trop avancée n'entraîne des dommages importants sur la transmission.

Ajoutez 20g de graisse au lithium dans la transmission toutes les 50h ou au moins une fois par an avant l'hivernage. Videz le réservoir d'essence et laissez tourner le moteur jusqu'à la panne sèche afin de purger tout le circuit de carburation, ce qui prévient les dépôts et dysfonctionnements liés à l'essence stagnante.
