L'hygiène est une pierre angulaire essentielle dans tout établissement d'élevage moderne. Un nettoyage efficace du fumier est crucial pour maintenir la santé animale, optimiser la productivité de l'exploitation et assurer un environnement de travail sain. Les tonnes de fumier produites quotidiennement doivent être évacuées rapidement, efficacement et systématiquement afin de prévenir les mauvaises odeurs, les environnements propices aux bactéries, parasites et mouches, et de minimiser les émissions de gaz nocifs. Des couloirs propres et secs dans une étable laitière sont particulièrement importants pour le confort des vaches et la prévention des maladies. Les systèmes de nettoyage du fumier ont considérablement évolué, offrant aujourd'hui une gamme de solutions allant des racleurs automatiques aux robots autonomes, en passant par les systèmes de chasse hydraulique, chacun adapté à des configurations d'étables et des types de litières spécifiques.
L'Importance Cruciale de la Propreté des Couloirs pour le Bétail
Le maintien de la propreté et de la sécheresse des couloirs utilisés par les vaches dans une étable laitière est primordial. Cela contribue directement à la santé et au bien-être des animaux. Un sol d'étable nettoyé régulièrement aide à maintenir la propreté des sabots, de la queue et des logettes, ce qui se traduit par des mamelles plus propres et contribue à réduire les infections. De plus, un environnement propre favorise le comportement naturel des vaches et minimise le stress. Dans les étables à stabulation libre, notamment celles équipées de traite robotisée, les méthodes de nettoyage doivent être adaptées aux spécificités de ces installations. La présence constante de vaches dans la zone de stabulation libre d'une étable robotisée rend l'utilisation de tracteurs ou de minichargeurs impraticable et non recommandée, car cela perturberait les animaux et augmenterait les risques d'accidents.
Les Défis Spécifiques des Étables Robotisées
Les étables dotées de systèmes de traite robotisée présentent des défis uniques en matière de nettoyage du fumier. La configuration de bon nombre de ces étables rend difficile l'utilisation de racleurs conventionnels. En effet, elles comportent souvent de vastes aires ouvertes devant les trayeuses robotisées, où le fumier peut s'accumuler. De plus, les couloirs transversaux sont fréquemment plus larges que ceux que l'on trouve dans les étables avec salles de traite traditionnelles, ce qui complique davantage le nettoyage par des moyens classiques. L'optimisation du confort des vaches, qui passent plus de temps étendues dans leurs logettes, réduit leurs déplacements dans les couloirs, entraînant ainsi une plus grande accumulation de fumier. C'est pourquoi des solutions innovantes sont nécessaires pour garantir une hygiène constante et efficace dans ces environnements.
Évolution des Systèmes de Nettoyage : Des Racleurs Automatiques aux Robots Intelligents
L'évolution des systèmes de nettoyage du fumier a été marquée par le passage de solutions manuelles à des approches de plus en plus automatisées.
Racleurs Automatiques de Couloirs Lattés
Initialement, les étables avec planchers lattés ont été conçues avec des couloirs étroits pour concentrer la circulation des vaches et faciliter l'évacuation du fumier entre les lattes. Les racleurs automatiques de couloirs lattés, souvent munis de câbles ou de dispositifs d'entraînement par bras, sont les plus courants. Ces systèmes sont efficaces pour pousser le fumier à travers les lattes. Cependant, ils impliquent la nécessité de câbles ou de bras nécessitant un entretien régulier, ainsi que l'installation de roues pour les coins ou d'autres dispositifs d'entraînement en dehors de l'aire occupée par les vaches. Cette exigence d'espace supplémentaire peut accroître la superficie totale de l'étable.
L'Avènement des Robots Racleurs
Les robots racleurs représentent une avancée significative en éliminant les inconvénients des racleurs automatiques. Ils ne nécessitent ni câbles ni roues motrices, offrant une flexibilité accrue pour le nettoyage des couloirs transversaux et des grandes aires ouvertes adjacentes aux robots de traite. Leur conception compacte et leur capacité à naviguer de manière autonome les rendent faciles à intégrer dans les plans de bâtiment existants et à atteindre presque toutes les zones de l'étable.
Deux types de robots racleurs sont couramment utilisés :

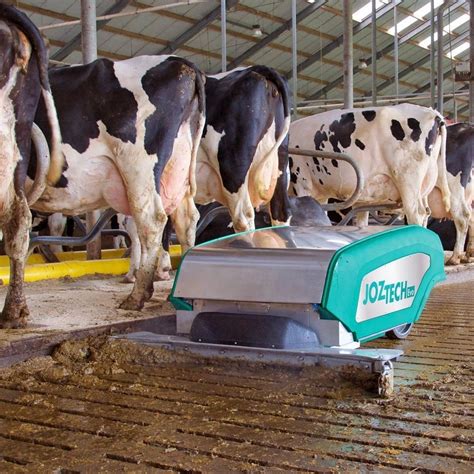

Le JOZ-tech (également distribué sous le nom de DeLaval RS250) : Ce robot racleur navigue grâce à une série de transpondeurs installés sous le plancher. Lors de sa première utilisation, l'exploitant pilote le racleur avec une télécommande pour établir son parcours initial. L'appareil est doté de trois roues, dont une seule roue motrice et directrice à l'avant, d'environ 30,5 cm de diamètre et 20,3 cm de largeur, remplie de mousse. Des capteurs placés sur les bords latéraux du racleur le guident le long des bordures et des murets.

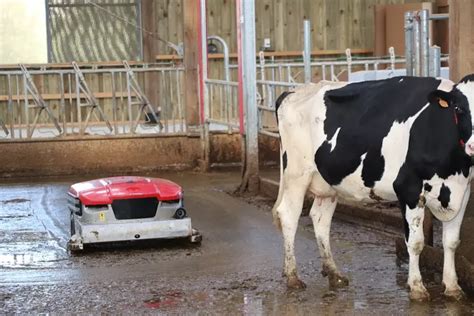

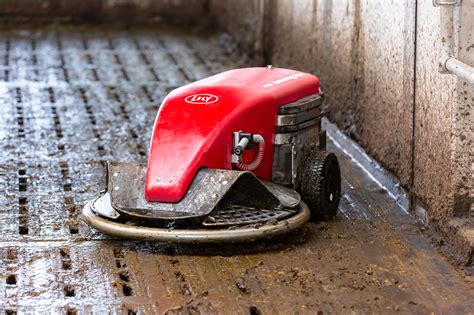

Le Lely Discovery : Le robot racleur Lely Discovery navigue en utilisant un gyroscope, un appareil à ultrasons et les vitesses de rotation de chacune de ses roues. À l'aide d'une télécommande, l'opérateur pilote l'appareil dans l'étable pour établir son parcours initial. Une série de points de repère est programmée le long de l'itinéraire suivi pour informer l'appareil des changements de direction. Le Lely Discovery est également décliné en différentes versions comme le Discovery 90 SW et le Discovery Collector, compacts et autonomes, capables d’atteindre presque toutes les zones de l’étable et de s’intégrer facilement à l'aménagement existant.
Les robots racleurs sont particulièrement efficaces dans les zones où le fumier s'accumule rapidement, comme près des murets des étables à stabulation libre, où ils peuvent être programmés pour nettoyer plus fréquemment. Ces appareils sont silencieux et influent peu sur le comportement des vaches. Les vaches ne semblent perturbées par leur présence que lorsque les robots sont à l'arrêt. Si un robot se heurte à une vache allongée dans l'allée ou à un autre obstacle, il tente de le contourner ou de le pousser du chemin, assurant ainsi la sécurité des animaux.
LAVAGE ROBOT RACLEUR(gopro)
Gérer le Fumier Séché et les Planchers Pleins
Un défi pour les robots racleurs réside dans l'élimination du fumier séché qui adhère aux lattes. Les températures chaudes et sèches, ainsi que l'utilisation de ventilateurs en été pour rafraîchir les étables, peuvent favoriser l'assèchement du fumier. Pour y remédier, les deux principaux modèles de robots racleurs sont équipés d'un système de pulvérisation d'eau. Les réservoirs d'eau peuvent être remplis pendant ou après la recharge, et l'eau peut être pulvérisée sur les planchers pour ramollir le fumier sec, facilitant ainsi son nettoyage.
Toutes les étables à traite robotisée ne sont pas équipées de planchers à lattes. Certains producteurs utilisent des litières de sable pour le confort des vaches, tandis que d'autres ont installé des robots de traite dans des étables existantes à planchers pleins, ou ont construit de nouvelles étables avec des planchers pleins. Les litières de sable ne sont pas compatibles avec les planchers à lattes. Les planchers pleins nécessitent un système d'évacuation du fumier qui n'utilise pas un tracteur ou un minichargeur, afin de ne pas perturber les vaches en stabulation libre. Les robots racleurs et les systèmes d'évacuation du fumier par chasse hydraulique sont les deux meilleures méthodes pour évacuer le fumier des planchers pleins.
Conception des Planchers pour un Drainage Efficace
Pour garantir la propreté, le confort et la sécheresse des vaches, les planchers des couloirs doivent être conçus de manière à permettre une évacuation optimale de tout liquide. Il est recommandé que le plancher des couloirs ait une pente d'au moins 1 % d'une extrémité à l'autre, pour que les liquides puissent s'écouler vers un point de transfert. Les couloirs devraient également présenter une pente d'environ 0,4 % vers le centre, facilitant l'écoulement des liquides depuis les bordures des logettes. Bien que certains producteurs préfèrent un plancher parfaitement de niveau, cette configuration favorise généralement la formation de flaques d'eau entre les raclages, car un plancher n'est jamais parfaitement horizontal et l'eau ne peut s'écouler nulle part. D'autres craignent que les planchers ne s'assèchent trop et ne deviennent glissants ; bien que cela puisse se produire, c'est rare et généralement limité aux couloirs extérieurs par temps sec et venteux en été.
Systèmes Mécaniques Avancés pour Planchers Pleins
Au-delà des robots racleurs, d'autres systèmes mécaniques sont employés pour le nettoyage des planchers pleins.

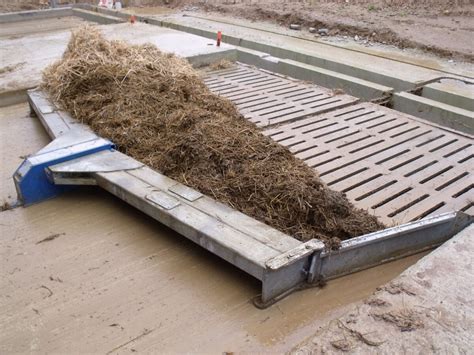

Racleurs Automatiques de Fumier
Les racleurs automatiques de fumier sont conçus pour ramasser le fumier sur le plancher des couloirs et le déplacer vers une extrémité ou le milieu de l'étable, en fonction de sa longueur. Généralement, ils sont dotés d'une lame par couloir et se déplacent d'avant en arrière à des intervalles prédéterminés. Ces racleurs fonctionnent souvent en paires : pendant qu'un racleur nettoie un couloir, l'autre effectue son retour de cycle. Dans un système simple, les deux couloirs doivent être de la même longueur. Les lames se replient ou se relèvent pendant la course de retour, garantissant que le fumier n'est déplacé que dans une direction. Les racleurs mécaniques offrent l'avantage d'une évacuation rapide et mécanisée du fumier. Des nettoyages fréquents réduisent la quantité de fumier dans les logettes, contribuant à la propreté des vaches. Par temps froid, il est impératif d'activer les racleurs plus souvent pour éviter que le fumier ne gèle dans les couloirs. Cependant, l'usage prolongé de racleurs à fumier peut user les planchers des couloirs et les rendre glissants avec le temps.
Racleur à Tube
Un système de racleur à tube, initialement développé par Mason-Dixon Farms en Pennsylvanie, offre une approche différente. Ce système comprend un tube circulaire ou rectangulaire d'environ 45,7 cm de diamètre ou de 45,7 × 45,7 cm, installé sous le plancher du couloir. Une rainure de 5 cm relie le tube au couloir. Une lame en V, située dans le couloir, achemine le fumier vers le centre pour le faire tomber dans la fente et être évacué par le tube.
Racleurs Hydrauliques à Dispositif d'Entraînement par Bras
Un autre type de racleur de fumier pour les couloirs est alimenté par un moteur hydraulique. Un dispositif d'entraînement par bras permet le déplacement du racleur vers l'avant par étapes successives. Ce système présente l'avantage de permettre à différents racleurs de fonctionner indépendamment dans des couloirs de longueurs variées, avec un seul dispositif d'entraînement. Les vaches sont capables de passer par-dessus la lame du racleur qui se déplace lentement. Néanmoins, cette lame constitue un obstacle sur le plancher du couloir. Dans les nouvelles installations, un dispositif d'entraînement par bras peut être intégré sous le plancher pour minimiser cet inconvénient. Les systèmes hydrauliques se distinguent également par leur robustesse et leur fonctionnement silencieux, nécessitant peu d'entretien et étant adaptés à une utilisation prolongée. Ils s'intègrent bien avec d'autres systèmes de gestion du fumier tels que les pompes submersibles, les séparateurs de fumier et les citernes à lisier.
Systèmes d'Évacuation par Chasse Hydraulique
Le système d'évacuation du fumier par chasse hydraulique est une méthode qui utilise de grands volumes d'eau pour nettoyer les couloirs. Pour un nettoyage efficace, ces systèmes nécessitent une quantité importante d'eau. La plupart des systèmes de chasse hydraulique intègrent un mécanisme de séparation des solides et des liquides, ainsi qu'un recyclage des liquides séparés pour le rinçage. Plus l'eau utilisée dans le système de chasse est propre, plus le nettoyage des planchers est efficace.
Pour être opérationnels, les systèmes d'évacuation du fumier par chasse hydraulique doivent être installés avec une pente de 1,5 à 4 %. Les couloirs peuvent être de niveau ou légèrement bombés vers le centre pour diriger l'eau vers les bordures où s'accumule la majorité du fumier. Alternativement, ils peuvent être rainurés, à la manière d'un pneu de tracteur, pour guider l'eau vers les bordures. Il faut normalement 454 litres par jour par 455 kg de vaches pour un nettoyage adéquat. Le rinçage par chasse hydraulique requiert au moins 1 340 litres par mètre de largeur de couloir, et toute l'eau de rinçage doit être libérée en 10 à 20 secondes.
Ce système est particulièrement avantageux en présence de litières de sable. Le fumier chargé de sable peut être déversé dans un couloir de décantation, où le sable est ensuite retiré, facilitant la gestion des déchets et la récupération du sable pour une réutilisation potentielle.
Solutions Intégrées et Gestion des Ressources
Les solutions de gestion du lisier modernes vont au-delà du simple nettoyage. Elles visent à améliorer l'hygiène de l'étable et à créer un environnement confortable, favorable à la santé optimale des vaches, tout en valorisant les déchets. Par exemple, le système de traitement du lisier circulaire Lely Sphere valorise les émissions d'azote en les convertissant en un engrais écologique liquide. Ce système sépare également l'urine en potassium et les fèces en azote organique et en phosphate. Ces trois types d'engrais peuvent chacun être utilisés pour une fertilisation optimale du sol et des cultures, exactement où et quand cela est nécessaire, ce qui permet de mieux boucler les cycles minéraux de l'élevage.

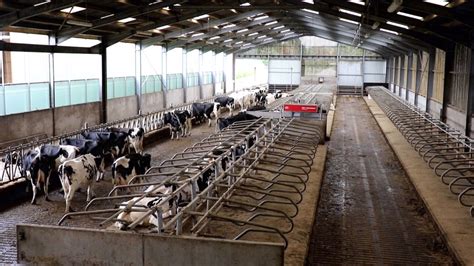

Logettes d'Alimentation Spécialisées
Bien que moins courantes, les logettes d'alimentation présentent des avantages distincts. Les cloisons qui les séparent isolent les vaches les unes des autres lorsqu'elles sont à la mangeoire, réduisant la compétition et le stress. La plate-forme surélevée empêche les vaches d'être dérangées par les racleurs et les protège des accumulations de fumier formées par les racleurs ou les systèmes d'évacuation par chasse hydraulique, assurant ainsi un environnement d'alimentation plus propre et plus serein.
Choisir la Bonne Solution : Facteurs Clés
Le choix de la meilleure méthode d'évacuation du fumier dépend de plusieurs facteurs cruciaux, notamment la configuration des étables robotisées et le type de matériel utilisé pour la litière. Le système de planchers lattés est approprié pour les étables qui disposent de vastes aires de contention et de larges couloirs transversaux. Les racleurs à fumier et les systèmes d'évacuation du fumier par chasse hydraulique peuvent être utilisés efficacement avec des litières de sable ou des litières organiques. Il est essentiel d'évaluer les besoins spécifiques de chaque exploitation pour sélectionner le système le plus adapté, en tenant compte des aspects pratiques, économiques et environnementaux.
Les Machines de Nettoyage du Fumier Automatisées
Les machines de nettoyage du fumier automatisées représentent une catégorie à part entière, offrant une solution polyvalente pour diverses fermes d'élevage (avicoles, laitières, porcines, ovines et caprines). Ces véhicules spécialisés collectent, transportent et éliminent efficacement les déchets animaux, améliorant l'hygiène et l'efficacité opérationnelle.
Fonctionnement et Avantages
Une machine de nettoyage de fumier fonctionne grâce à un flux de travail entièrement intégré et automatisé. La machine avance lentement, où son mécanisme de vis ou de racleur monté à l'avant balaie et collecte le fumier du sol, décomposant les déchets compactés. Le fumier collecté est ensuite soulevé par un système de convoyeur à racleur à chaîne dans une trémie à bord (avec des capacités allant de 2m³ à 5m³). Une fois le bac plein, le véhicule transporte le fumier vers une zone de traitement ou de stockage désignée, et le système de basculement hydraulique décharge automatiquement les déchets en quelques secondes, éliminant la manipulation manuelle. Alimentées par des moteurs diesel fiables, ces machines offrent une variation de vitesse sans paliers et une opération entièrement hydraulique pour un mouvement et un fonctionnement fluides et efficaces.
Les principaux avantages de ces machines incluent :
- Haute efficacité et économie de main-d'œuvre : Elles automatisent la collecte, le transport et le déchargement du fumier, remplaçant le travail manuel. Il ne faut que 3 à 8 minutes par chargement, ce qui améliore considérablement l'efficacité du nettoyage et réduit fortement les coûts de main-d'œuvre.
- Environnement plus sain pour le bétail : L'élimination rapide du fumier réduit les émissions d'ammoniac et de gaz nocifs, minimisant les maladies respiratoires, la pourriture des pieds et autres infections, créant un espace hygiénique qui stimule le taux de croissance et le bien-être du bétail.
- Utilisation des ressources : La collecte centralisée du fumier facilite son traitement en engrais organique, transformant les déchets en ressources précieuses pour la ferme tout en respectant les réglementations environnementales.
- Durabilité et facilité d'utilisation : Équipées de racleurs à chaîne résistants à l'usure, de vis sans fin et de systèmes hydrauliques. Les modèles disposent d'une variation de vitesse sans paliers et d'un châssis de chargeur pour une opération stable dans des environnements de hangar difficiles. Une opération simple adaptée à diverses échelles de ferme.
- Adaptabilité multi-scénarios : Disponibles en versions compactes à trois roues (largeur de nettoyage de 900mm, bac de 3m³) et en versions robustes à quatre roues (largeur de 2000mm, 5m³). Elles s'adaptent parfaitement aux fermes de bovins, laitières, porcines et ovines avec des allées en béton ou en hangar compact.
Modèles et Spécifications
Plusieurs modèles de machines de nettoyage du fumier sont disponibles pour répondre à différentes tailles de ferme et capacités de traitement :
Modèle QF-2 (ou SL-QF-2) :
- Puissance nominale : 13.24 Kw
- Dimensions globales : 3600*1470*2050 mm
- Largeur d'ouverture d'alimentation : 900 mm
- Capacité du bac : 2m³ (certaines sources indiquent 3-5 min/lot)
- Taille du bac : 1500*1400*750 mm
Modèle QF-3 (ou SL-QF-3) :
- Puissance : Moteur Diesel 25HP (ou JAC 490)
- Dimensions globales : 4500*1450*2450mm
- Capacité du bac : 3 m³
- Efficacité de travail : 3-5 minutes par véhicule
- Nombre de pneus : 3
Modèle QF-5 (ou SL-QF-5) :
- Capacité du bac : 5 m³
- Dimensions globales : 5200*2200*2600 mm
- Largeur de nettoyage du fumier : 2000 mm
- Vitesse de nettoyage du fumier : 5-8 minutes par véhicule (selon l'épaisseur de la couche de fumier)
- Poids structurel : 3500 kg
- Vitesse de déplacement : ≤30 Km/h
- Quantité de pneus : 4
Ces machines sont équipées d'un râteau en plastique à haute résistance pour un transport sans résidus, causant un minimum de dommages au sol. L'arbre spiralé interne aide au fonctionnement et prévient l'accumulation de fumier, tandis que les pneus avec de grands motifs de bande de roulement sont robustes, pratiques, résistants à l'usure, antidérapants et ont une forte capacité de charge, adaptés à diverses surfaces routières.
Cas Clients et Témoignages
Des fermes laitières en Allemagne, avec plus de 500 vaches, ont vu leur travail de nettoyage entièrement mécanisé et grandement amélioré après l'adoption de ces grattoirs à fumier. Le système automatique de collecte et de transport a considérablement réduit la main-d'œuvre et le temps de nettoyage quotidien. De nombreux éleveurs aux Pays-Bas, en France et en Pologne ont également partagé des retours positifs, soulignant l'amélioration de l'hygiène du hangar, la réduction des gaz nocifs et la diminution des taux de maladies du bétail.
Équipement de Support et Intégration
La machine de nettoyage du fumier peut être utilisée conjointement avec d'autres équipements agricoles pour améliorer l'efficacité globale de la ferme, comme un véhicule de distribution d'aliments. Tandis que le nettoyeur de fumier élimine les déchets et maintient le hangar hygiénique, le véhicule de distribution livre uniformément la nourriture au bétail. Cette combinaison "nettoyage-alimentation" réduit la main-d'œuvre, améliore l'efficacité de la gestion et est idéale pour les fermes modernes à grande échelle.
Considérations sur le Prix
Le prix d'un râteau à fumier est influencé par plusieurs facteurs clés. Le type et le niveau d'automatisation (manuel, automatique, autopropulsé) jouent un rôle majeur. La configuration et les matériaux, y compris le type de puissance, le matériau de la lame, la structure du cadre et le système de contrôle, influencent également fortement le coût. D'autres facteurs comprennent la largeur de travail, la capacité, la taille de la ferme, le type d'élevage et les exigences de personnalisation. La marque, l'origine de fabrication, le service après-vente, la garantie et les conditions de commerce international (expédition, taxes) influencent également le prix final.
