Le contrôle précis de la température est une nécessité dans une multitude d'applications, allant du confort domestique à la performance de systèmes industriels complexes. Au cœur de cette régulation se trouve souvent un composant ingénieux : le bulbe thermosta tique, dont la technologie repose sur les propriétés uniques des cires thermiques. Cet article explore en profondeur le fonctionnement, l'évolution et les applications de ces éléments thermiques, démystifiant leur rôle essentiel dans la transformation de l'énergie thermique en mouvement mécanique.
L'Origine d'une Invention Ingénieuse : Sergius Vernet et la Cire Thermique
L'histoire de l'application de la cire dans les éléments de contrôle de température remonte à 1936 avec l'invention du bulbe thermosta tique rempli de cire par Sergius Vernet (1899-1968). Cette innovation remarquable visait à convertir l'énergie thermique en énergie mécanique grâce à la dilatation thermique des cires lors de leur changement d'état. La première application significative de cette technologie fut dans les thermostats automobiles, où ils jouèrent un rôle crucial dans la régulation du système de refroidissement des moteurs.
Le choix de la cire de paraffine n'était pas anodin. Sa qualité principale, et la raison pour laquelle elle est au cœur de nombreux dispositifs de contrôle de température, réside dans sa prévisibilité. À l'intérieur de chaque vanne thermosta tique moderne, un actionneur à cire, souvent rempli d'un mélange propriétaire tel que le Thermoloid®, est méticuleusement formulé. Dans sa position "froide", la cire est solide, maintenant un piston rétracté. Cependant, lorsque la température augmente et atteint la plage d'activation de la cire, celle-ci passe à l'état liquide. Ce changement de phase s'accompagne d'une augmentation de volume, provoquant l'extension du piston et déplaçant l'actionneur vers sa position "chaude". Ce mouvement du piston peut alors actionner une tige de vanne, un levier ou tout autre dispositif mécanique nécessitant un tel déplacement.
Le Principe Fondamental : Expansion Thermique et Changement de Phase
Le principe de fonctionnement du bulbe thermosta tique repose sur un phénomène physique bien connu : l'expansion thermique. Les matériaux, lorsqu'ils sont chauffés, ont tendance à se dilater, et lorsqu'ils sont refroidis, à se contracter. Dans le cas des vannes thermosta tiques, ce principe est exploité de manière particulièrement efficace grâce au changement de phase d'une substance.

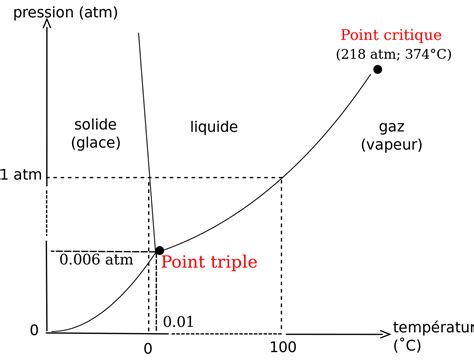

Dans l'actionneur à cire, le changement de phase entre l'état solide et l'état liquide se produit sur une plage de température étroite et personnalisable, généralement comprise entre 5 et 8 degrés Celsius (10-15°F). La composition exacte de la cire peut être ajustée pour que ce changement de phase se produise dans une plage de température spécifique, répondant ainsi aux exigences précises d'une application donnée. Cette capacité à convertir une variation de température en un mouvement mécanique fiable et précis fait des vannes thermosta tiques une solution polyvalente.

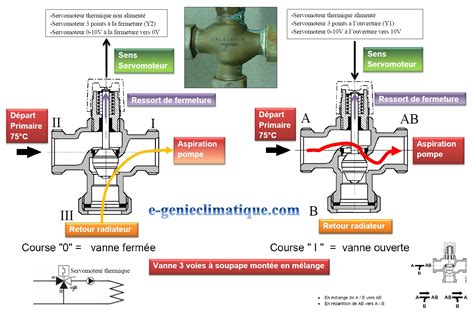

Le mouvement du piston, induit par l'expansion de la cire, est le mécanisme clé. Ce piston peut être directement connecté à une tige de vanne, modifiant ainsi le débit d'un fluide. Cette simplicité intrinsèque est l'un des avantages les plus significatifs de cette technologie, la rendant applicable dans une vaste gamme de contextes.
L'Évolution Technologique : Des Bulbes à Cire aux Systèmes Électroniques
Le développement des technologies de vannes, notamment dans les systèmes de réfrigération et de CVC (Chauffage, Ventilation et Climatisation), a connu une évolution significative depuis le début du 20ème siècle. Cette évolution a été motivée par le besoin croissant de contrôle précis de la température et d'une efficacité énergétique accrue. Deux technologies principales de vannes ont émergé comme solutions dominantes : les vannes thermosta tiques et les détendeurs thermiques, chacune représentant des approches distinctes pour gérer le débit du réfrigérant et les performances du système.
La technologie des vannes thermosta tiques a vu le jour dans les années 1920, lorsque les ingénieurs mécaniciens cherchaient des méthodes fiables de régulation automatique de la température. Ces vannes utilisent des éléments sensibles à la température, typiquement des bulbes remplis de cire ou des lamelles bimétalliques, pour réagir directement aux changements de température ambiante. Le principe fondamental repose sur la dilatation et la contraction des matériaux sensibles pour actionner mécaniquement la position de la vanne, offrant un contrôle autonome de la température sans source d'alimentation externe.
La technologie des détendeurs thermiques (ou vannes d'expansion thermiques) a émergé légèrement plus tard, gagnant en importance dans les années 1930 avec le développement des systèmes de réfrigération. Cette technologie se concentre sur le maintien de niveaux de surchauffe optimaux dans les évaporateurs en détectant à la fois la température et la pression à la sortie de l'évaporateur. L'innovation a introduit un mécanisme de contrôle plus sophistiqué qui prend en compte les changements d'état du réfrigérant plutôt que de simples variations de température.
Les objectifs technologiques qui sous-tendent les deux types de vannes visent à obtenir un contrôle précis du débit, à maintenir l'efficacité du système et à garantir un fonctionnement fiable dans des conditions de charge variables. Cependant, leurs approches diffèrent fondamentalement dans la méthodologie de détection et la philosophie de contrôle. Les vannes thermosta tiques privilégient une réponse directe à la température pour les applications de conditionnement d'espace, tandis que les détendeurs thermiques mettent l'accent sur la gestion de l'état du réfrigérant pour des performances optimales de transfert de chaleur.
La trajectoire d'évolution montre une intégration croissante des commandes électroniques et des capacités de détection intelligentes au cours des dernières décennies. Les développements modernes incluent les vannes d'expansion électroniques qui combinent la détection thermique traditionnelle avec des algorithmes de contrôle numériques, représentant une convergence des deux approches technologiques. Cette progression reflète le mouvement de l'industrie vers des solutions de vannes plus précises, réactives et économes en énergie, capables de s'adapter aux conditions de fonctionnement dynamiques tout en conservant les caractéristiques de fiabilité qui ont fait le succès des vannes mécaniques.
Applications Diversifiées : Au-delà du Moteur Automobile

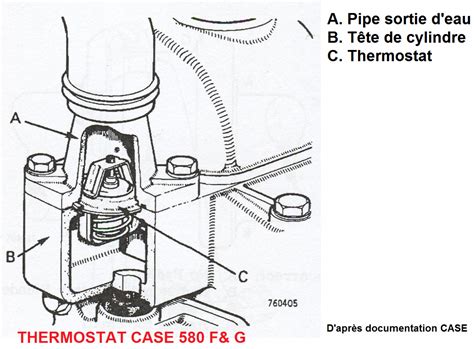

Bien que l'invention du bulbe thermosta tique à cire ait trouvé sa première application dans les thermostats automobiles, sa polyvalence a rapidement conduit à son adoption dans une multitude d'autres domaines.

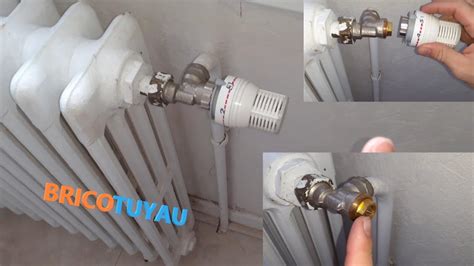

Dans le domaine du chauffage domestique, les vannes thermosta tiques radiateurs (TRV) sont devenues un élément essentiel. Elles permettent de réguler la température de chaque radiateur individuellement. Le principe est le même : un bulbe thermosta tique, souvent rempli de cire, détecte la température de la pièce. Lorsque la température atteint le niveau désiré, le bulbe s'étend et ferme la vanne, limitant ainsi le débit d'eau chaude dans le radiateur. Cela permet de créer différentes zones de température dans une maison, d'éviter le surchauffage et de réaliser des économies d'énergie significatives.
Les TRV modernes intègrent souvent des fonctionnalités supplémentaires. Par exemple, un mode de protection contre le gel peut être inclus, où la vanne s'ouvre légèrement si la température descend en dessous d'un certain seuil, empêchant ainsi le gel de l'eau dans les tuyaux et les radiateurs des pièces inoccupées. Le réglage de la température sur une TRV n'est pas une indication de la puissance de chauffage, mais bien de la température ambiante souhaitée dans la pièce. Il est crucial de régler la TRV à une température égale ou inférieure à celle du thermostat principal de la chaudière pour un fonctionnement optimal.
Au-delà des applications résidentielles, les vannes thermosta tiques trouvent leur place dans des systèmes industriels variés. Elles sont utilisées dans les systèmes de CVC pour maintenir des températures confortables et stables dans les bâtiments commerciaux, les hôpitaux, les écoles et les bureaux. Dans ces environnements, la précision du contrôle de température est primordiale pour le confort des occupants et l'efficacité énergétique des installations.
Dans le secteur de la défense et de l'aérospatiale, où la fiabilité est une exigence absolue, les solutions de contrôle de température basées sur des principes mécaniques éprouvés, comme ceux des vannes thermosta tiques, sont particulièrement appréciées. L'équipe d'ingénieurs de ThermOmegaTech®, par exemple, a conçu des solutions innovantes pour ces applications exigeantes. La simplicité et l'absence de besoin d'une source d'alimentation externe rendent ces vannes particulièrement robustes et fiables, pouvant même servir de dernier recours en cas de défaillance de systèmes alimentés électriquement.
Le domaine de la réfrigération et de la climatisation bénéficie également de ces technologies. Bien que les détendeurs thermiques soient plus couramment utilisés pour gérer la surchauffe des réfrigérants, les principes de contrôle de température basés sur des éléments sensibles existent également. Les vannes d'expansion électroniques, qui combinent la détection de température et de pression avec des algorithmes de contrôle numériques, représentent une évolution vers une précision et une réactivité accrues, tout en s'appuyant sur les fondations établies par les technologies mécaniques.
Avantages Clés et Considérations Pratiques
La simplicité de l'actionneur à cire est sans doute le bénéfice le plus ingénieux des vannes thermosta tiques. Cette simplicité se traduit par plusieurs avantages clés :
- Autonomie Énergétique : Les vannes thermosta tiques sont entièrement autonomes. Le "moteur à cire" fonctionne par changement de phase en réponse aux variations de température, éliminant le besoin de transducteurs externes ou de sources d'alimentation.
- Fiabilité : Moins il y a de composants électroniques complexes, moins il y a de points de défaillance potentiels. Les vannes à cire sont réputées pour leur robustesse et leur longue durée de vie.
- Coût-Efficacité : La conception mécanique simple se traduit souvent par un coût de fabrication et d'installation inférieur par rapport aux systèmes électroniques équivalents.
- Précision : Bien que la réponse puisse être plus lente que celle des systèmes électroniques, la précision du contrôle de température une fois la plage d'activation atteinte est excellente, avec des variations souvent limitées à ±1°C dans des conditions stables.
- Polyvalence : La capacité à personnaliser la plage de changement de phase de la cire permet d'adapter ces vannes à une vaste gamme d'applications.
Cependant, certaines considérations pratiques doivent être prises en compte lors de l'utilisation des vannes thermosta tiques :
- Temps de Réponse : Le temps nécessaire pour que le changement de phase de la cire et le mouvement du piston se produisent peut être plus long que celui des systèmes électroniques. Cela peut nécessiter une période de stabilisation après un changement de température significatif.
- Sensibilité aux Obstructions : Dans les applications comme les TRV, le bulbe thermosta tique doit être exposé à un flux d'air libre pour fonctionner correctement. Les obstructions (meubles, rideaux) peuvent fausser la lecture de la température ambiante.
- Maintenance : Bien que généralement à faible maintenance, un nettoyage occasionnel peut être nécessaire pour assurer un fonctionnement optimal, en particulier pour éliminer l'accumulation de calcaire ou de débris.
- Installation : L'orientation et l'emplacement des vannes peuvent affecter leur performance. Par exemple, pour les TRV, l'installation sur le tuyau d'arrivée d'eau chaude est généralement recommandée pour un chauffage plus homogène du radiateur.
Comment changer un robinet manuel de radiateur par un robinet thermostatique ?
L'Impact Environnemental et Économique
L'adoption généralisée des vannes thermosta tiques, en particulier des TRV dans les systèmes de chauffage, a un impact environnemental et économique non négligeable. En permettant un contrôle plus précis de la température pièce par pièce, elles réduisent le gaspillage d'énergie. Moins d'énergie consommée signifie une réduction des émissions de gaz à effet de serre et une diminution de la dépendance aux combustibles fossiles.
Sur le plan économique, les économies réalisées sur les factures de chauffage peuvent être substantielles. Bien qu'il y ait un coût initial d'installation, les TRV s'amortissent généralement sur le long terme grâce aux économies d'énergie réalisées. De plus, l'émergence de solutions "intelligentes", comme les adaptateurs qui transforment les TRV mécaniques en dispositifs connectés, promet d'optimiser encore davantage l'efficacité énergétique en apprenant les habitudes des occupants et en chauffant uniquement lorsque et où c'est nécessaire. Ces innovations, comme le Radbot, récompensé pour son efficacité, soulignent la capacité de cette technologie à évoluer et à s'adapter aux exigences modernes.
Un Avenir de Contrôle Thermique Précis
Le bulbe thermosta tique à cire, une invention née au début du 20ème siècle, continue de jouer un rôle fondamental dans le contrôle de la température. Sa simplicité, sa fiabilité et son efficacité énergétique en font une solution attrayante dans une multitude d'applications, des systèmes de chauffage domestique aux environnements industriels les plus exigeants. Alors que la technologie évolue vers des solutions plus intelligentes et connectées, le principe sous-jacent de l'exploitation des changements de phase des matériaux pour générer un mouvement mécanique reste une pierre angulaire de l'ingénierie thermique. L'innovation continue dans la formulation des cires et dans la conception des actionneurs promet d'élargir encore davantage les horizons de cette technologie éprouvée.
