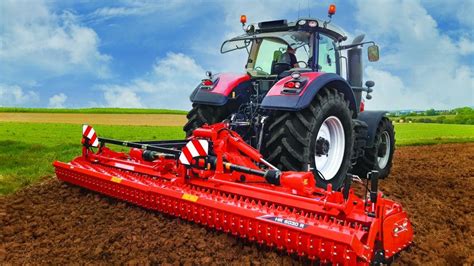

La Herse Rotative : Un Pilier de la Préparation du Sol Agricole

La herse rotative, également désignée sous les noms de "houe rotative à axe vertical" ou "écroteuse", s'est imposée comme un équipement agricole fondamental dans de nombreux processus culturaux. Attelée à l'arrière d'un tracteur agricole et animée par sa prise de force, elle joue un rôle prépondérant dans la préparation des sols, visant à optimiser les conditions pour les semis et, par conséquent, à améliorer les rendements des cultures. Son fonctionnement repose sur des dents fixées sur des plateaux tournants à axe vertical, qui, en pénétrant et en remuant le sol, en brisent les mottes pour obtenir une structure fine et homogène. Cet outil polyvalent est utilisé pour le travail superficiel du sol et la préparation des lits de semences.

Fonctionnement et Mécanismes Clés d'une Herse Rotative

Au cœur du fonctionnement d'une herse rotative se trouvent les rotors, qui sont les pièces travaillantes. Ces derniers, généralement au nombre de deux à trois par mètre de largeur de travail, sont imbriqués l'un dans l'autre et tournent en opposition. Sur chaque rotor sont fixées des houes courbées, également appelées dents ou couteaux. Ces dents, dont la forme peut être carrée, triangulaire ou ronde, sont légèrement inclinées par rapport à la verticale pour assurer l'efficacité du travail. Lorsque le tracteur avance, la prise de force entraîne la rotation de ces rotors. Les dents pénètrent alors le sol sur une profondeur variable, typiquement entre 5 et 20 centimètres, le remuant en profondeur. Le mouvement circulaire et horizontal des couteaux distingue également la herse rotative de la fraise rotative pour tracteur.

Le mouvement vertical des rotors assure un brassage horizontal de la couche travaillée. Cette action est cruciale pour plusieurs raisons. Premièrement, elle brise les mottes de terre, transformant une structure grossière issue du labour ou d'un déchaumage en une terre plus fine et émiettée. Deuxièmement, elle aère le sol, améliorant la circulation de l'air et de l'eau, ce qui est fondamental pour la germination des graines et le développement racinaire des plantes. Troisièmement, elle nivelle la surface du sol, créant ainsi un lit de semence régulier et homogène, essentiel pour une implantation uniforme des cultures.

Le bâti de la herse rotative est une structure creuse qui abrite une transmission par pignons. Cette transmission est généralement lubrifiée par un bain d'huile ou de graisse, garantissant la longévité des pièces mécaniques. Pour protéger la machine contre les surcharges et les blocages, un limiteur de couple est souvent intégré. Ce dispositif est particulièrement important étant donné les variations de couple présentes et les risques de bourrage élevés, notamment dans les sols lourds ou argileux. À l'intérieur du boîtier de transmission, différentes combinaisons de pignons permettent d'ajuster la vitesse de rotation des rotors en fonction des conditions de travail et du type de sol. Le limiteur débrayable à came ne nécessite aucun entretien lorsque les conditions d'utilisation sont normales.

Les lames ou pointes des rotors sont des pièces d'usure exposées à l'abrasion constante de la terre. Leur forme et leur inclinaison sont étudiées pour optimiser l'émiettage et le mouvement du sol. La conception des rotors, souvent dotés d'un moyeu soutenant ces lames, permet leur remplacement aisé. La profondeur de travail est généralement réglée manuellement, bien que certains modèles puissent offrir des réglages hydrauliques pour plus de confort et de précision.

Rôles et Utilité Principale dans la Préparation du Sol

La fonction première et la plus reconnue de la herse rotative est la préparation du lit de semence. Après un labour, où la terre est retournée et les mottes formées, la herse rotative intervient pour émietter ces mottes et obtenir une structure fine et homogène. Ce travail est indispensable pour assurer un contact optimal entre la graine et le sol, condition sine qua non pour une germination réussie et une levée homogène des cultures.

Au-delà de l'émiettage, la herse rotative remplit plusieurs autres rôles cruciaux :

• Aération du sol : En brassant la couche superficielle, elle améliore la porosité du sol, facilitant ainsi la pénétration de l'air et de l'eau. Cette aération est bénéfique pour la vie microbienne du sol et la santé des racines. La rotation verticale des dents de la herse rotative crée un lit de semences aéré, optimal pour la croissance des cultures et la gestion de l'eau.
• Incorporation d'amendements : Elle permet de mélanger efficacement les amendements organiques ou les engrais dans les premiers centimètres du sol, les rendant ainsi plus accessibles aux plantes.
• Nivellement de la surface : L'action combinée des dents et des rouleaux (souvent présents en arrière) permet d'obtenir une surface plane et régulière, facilitant les opérations de semis et de récolte ultérieures.
• Réduction du compactage : Bien que travaillant le sol, son action ciblée sur la couche superficielle et sa capacité à aérer peuvent, paradoxalement, contribuer à réduire le compactage, notamment en évitant la formation d'une couche dure juste sous la surface arable, qui peut entraver le drainage et le développement racinaire. L'utilisation de dents verticales signifie que le sol n'est travaillé que sur un seul axe, ce qui permet d'aérer et d'améliorer la porosité, tout en conservant une partie de la composition naturelle du sol.

La herse rotative est particulièrement appréciée dans les exploitations pratiquant le système de labour, où elle intervient efficacement entre le labour et le semis. Elle est également utilisée en travail du sol simplifié, où elle peut succéder à un déchaumage ou à un passage d'outil à dents. Sa polyvalence en fait un outil très répandu dans les exploitations agricoles, notamment en France. Cet outil est composé de plusieurs rotors imbriqués l’un dans l’autre (2 à 3 par mètre) et tournant en opposition. Il réalise un travail d’émottage et d’émiettement par effet de choc associé à un léger cisaillement si les dents ont une forme de couteaux. La rotation verticale des rotors assure un brassage horizontal de la couche travaillée sans effet notable de remontée de terre (important si il y a eu préalablement une incorporation de matière organique conséquente).

Quand et Comment Utiliser une Herse Rotative ?

L'utilisation de la herse rotative intervient généralement dans les phases précédant le semis. Elle est particulièrement indiquée après un labour, afin de briser les mottes formées par la charrue et d'obtenir un lit de semence fin et régulier. Elle peut également être utilisée après un déchaumage, pour affiner la terre et la préparer à recevoir les semences. Dans certains cas, elle peut être passée juste avant le semis pour assurer une structure de sol optimale.

Le choix de passer la herse rotative dépendra de plusieurs facteurs, notamment la nature du sol (plus elle est lourde et argileuse, plus l'émiettement est nécessaire), les conditions climatiques et les exigences spécifiques de la culture à implanter. Il est essentiel de réaliser l'attelage de la herse rotative de manière à ce que son bâti soit bien horizontal par rapport à la surface du sol, garantissant ainsi un travail uniforme sur toute la largeur. L’époque d’exécution est également importante : il est conseillé de laisser passer du temps entre le labourage (ou le sous-solage) et le hersage car les mottes de terre doivent avoir le temps de se désintégrer avec les agents atmosphériques.

Il est crucial de respecter les consignes de sécurité. Il ne faut jamais intervenir sur la machine si les organes de travail sont en mouvement. Un protecteur latéral, souvent appelé bouclier, fait office d'écran contre la terre projetée et protège les extrémités du contact avec les lames en fonctionnement. De même, un dispositif d'éloignement, généralement positionné localement ou en périphérie de la machine, assure des distances verticales et horizontales suffisantes entre l'opérateur et les lames en mouvement. L'utilisation de vêtements de travail appropriés et la vigilance sont primordiales.

Largeurs de Travail, Modèles et Combinaisons

Les herses rotatives se déclinent en une large gamme de tailles pour s'adapter à toutes les tailles d'exploitations et à tous les types de tracteurs.

• Pour tracteurs compacts et petits jardins : Des modèles d'une largeur de travail à partir de 1,4 mètre existent, destinés aux tracteurs compacts. Pour les plus petits besoins, comme dans un jardin, des herses rotatives sur microtracteur ou motoculteur sont disponibles. Ces dernières peuvent avoir une largeur de travail d'environ 50 cm pour les motoculteurs, avec jusqu'à six dents rotatives pouvant atteindre 13 cm de profondeur. Pour un besoin ponctuel, les herses rotatives sur débroussailleuses conviennent mieux, car elles peuvent travailler là où les modèles sur roues ne peuvent pas accéder. Les herses sur débroussailleuses sont les plus petites, pesant moins de 2 kg et couvrant une largeur de 200 mm. Pour les microtracteurs, leur largeur de travail s’étend jusqu’à près d’un mètre. Elles peuvent s’équiper de dix dents rotatives et briser des mottes de 18 cm de profondeur. C’est pourquoi elles sont plus lourdes que les précédentes herses, leur poids pouvant atteindre 135 kg.
• Pour exploitations moyennes et grandes cultures : En grandes cultures, une herse rotative a généralement une largeur comprise entre 3 et 8 mètres. Des gammes comme la HR 104-1004 / HRB 102-103 offrent des largeurs de travail allant de 2,50 m à 6 m, disponibles en versions rigides ou repliables. Les modèles HR 1020-1030-1040 proposent des largeurs de 3 à 4,50 m pour les versions rigides.
• Pour tracteurs de forte puissance : Les herses rotatives repliables des gammes HR 1030 R, HR 1040 R, HR 1042 R offrent des largeurs de travail allant de 5,00 à 8,00 m et sont adaptées à des tracteurs de forte puissance, pouvant atteindre 350 à 500 ch selon les modèles. La puissance absorbée par une herse rotative peut varier de 20 à 35 ch par mètre de largeur de travail, voire plus pour les modèles les plus imposants.
• Versions spécifiques : Les herses rotatives de la gamme HR RCS (HR 1030 RCS - HR 1040 RCS) offrent des largeurs de travail de 4,00 à 6,00 mètres et sont conçues pour travailler en solo ou en combiné avec une barre de semis céréales ou monograine. L'enfouisseur de pierre, de largeur entre 70 et 100cm, sert à ameublir et niveler les terrains rapidement et peut s’adapter à la majorité des porte-outils mono-axe. C’est un outil de préparation, mais surtout de finition. La fraise de l’enfouisseur de pierre tourne à l’envers et prend la terre et les cailloux comme une pelle, pour les envoyer vers l’arrière. Une grille à inclinaison réglable retient les cailloux comme une passoire et laisse tomber la terre. Les cailloux tombent en premier et la terre les recouvre.

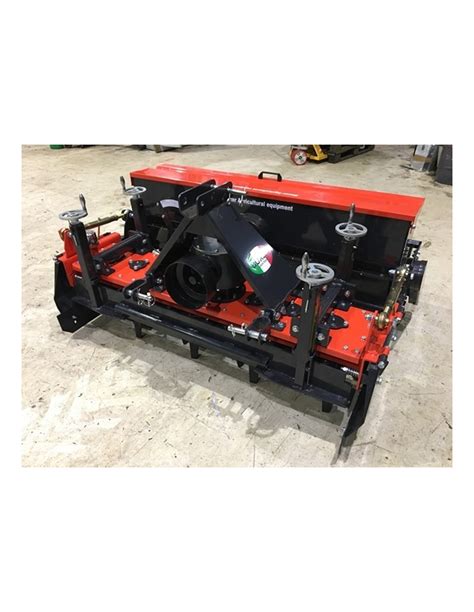

La polyvalence de la herse rotative se manifeste également par sa capacité à être combinée à d'autres matériels. La combinaison la plus fréquente est celle avec un semoir, formant ainsi un ensemble semoir-herse rotative. Cette configuration permet de réaliser la préparation du lit de semence et le semis en un seul passage, optimisant ainsi le temps de travail et l'efficacité du chantier. D'autres combinaisons possibles incluent un décompacteur en amont pour traiter les sols plus difficiles, ou l'ajout d'une barre de nivellement à l'avant et d'un rouleau à l'arrière. Certaines herses rotatives sont équipées d’une barre interposée entre les éléments rotatifs et le rouleau : cette barre est réglable en hauteur de manière à ce que la sortie de la terre passée entre les couteaux ne se fasse pas immédiatement.

Rouleaux Complémentaires : Finition et Rappuyage du Sol

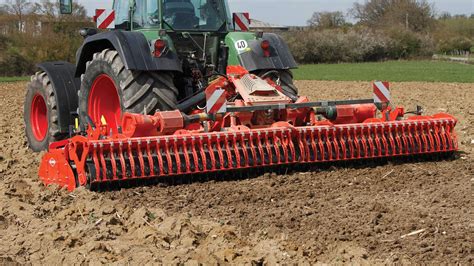

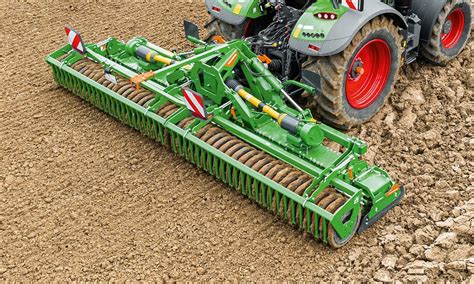

La plupart des herses rotatives sont équipées, à l'arrière, d'un rouleau dont la fonction est de rappuyer le sol après l'émiettement par les dents. Ce rappuyage assure un bon contact sol-graine et stabilise la structure du sol. C'est un élément important de la herse rotative, permettant de compacter le sol, en le rendant le plus plat possible, pour favoriser un travail correct du semoir et pour régler la hauteur de travail qui est d’environ 5-10 cm. Il existe plusieurs types de rouleaux, chacun ayant des caractéristiques spécifiques :

• Rouleau "Packer" : Il s'agit d'une combinaison assez fréquente. Ce rouleau, souvent denté ou à barres, exerce une pression sur le sol, le compactant légèrement et le nivelant. Il est efficace pour briser les dernières mottes et assurer un bon contact sol-graine. Il existe des versions en acier et des versions pneumatiques. C’est la version la plus lourde ayant un effet d’émottage par écrasement. Convient pour tous les types de sols.
• Rouleau cage : Composé d'anneaux métalliques, ce rouleau "cage" écrase les mottes et laisse le sol plus aéré qu'un rouleau packer plein. Il convient à une large gamme de sols.
• Rouleau à barres : Plus simple, il assure un rappuyage et un nivellement de base. C’est la version la plus simple donc la moins onéreuse.

L'ajout d'un rouleau est essentiel pour obtenir un lit de semence optimal, car il consolide la structure fine créée par les rotors tout en évitant une érosion superficielle excessive. Le choix du rouleau dépendra de la nature du sol et des conditions de travail. Les rouleaux arrière doivent être contrôlés régulièrement, afin de s’assurer du bon état de leurs roulements et de leur bonne rotation. Les modèles sillonneurs et packer sont, par exemple, équipés de décrotteurs, qui évitent à la terre de s’accumuler. Ces racleurs doivent respecter une distance par rapport au tube indiquée dans la notice d’utilisation.

Avantages et Points de Vigilance

Les avantages de l'utilisation d'une herse rotative sont nombreux et contribuent significativement à l'efficacité des opérations agricoles :

• Préparation parfaite du sol : Elle permet d'obtenir un lit de semence fin, homogène et aéré en un seul passage dans de nombreuses situations. Elle permet un affinage rapide et uniforme, idéal après un labour ou en préparation directe avant semis.
• Amélioration de la germination : Le contact optimal sol-graine favorise une levée plus rapide et plus uniforme des cultures.
• Meilleure gestion de l'eau et de l'air : L'aération du sol améliore son infiltration et sa capacité à retenir l'eau, tout en facilitant la respiration des racines.
• Réduction du travail du sol : En combinant plusieurs actions (émiettage, aération, nivellement), elle peut réduire le nombre de passages nécessaires par rapport à d'autres méthodes.
• Flexibilité : Elle peut être utilisée en solo ou combinée à d'autres outils, offrant une grande adaptabilité.
• Durabilité et faible entretien : Les principales pièces mobiles étant logées à l'intérieur et bien lubrifiées, les herses rotatives, lorsqu'elles sont de bonne qualité, nécessitent peu d'entretien et offrent une longue durée de vie. Les fabricants comme KUHN mettent l'accent sur la robustesse de leurs équipements, avec des conceptions intelligentes pour l'entraînement du rotor et des carters solides, assurant une maintenance minimale.

Cependant, il est important d'être conscient de certains points de vigilance :

• Puissance requise : Les herses rotatives, surtout les modèles de grande largeur, demandent une puissance importante du tracteur, ce qui peut entraîner une consommation de carburant élevée.
• Sécurité : Comme mentionné précédemment, le risque de happement par les pièces en mouvement impose une vigilance constante et le respect strict des procédures de sécurité. Il ne faut jamais intervenir sur la machine si les organes de travail sont en mouvement.
• Usure des pièces : Les dents ou lames sont des pièces d'usure soumises à l'abrasion. Leur remplacement régulier est nécessaire pour maintenir l'efficacité de l'outil.
• Sensibilité aux obstacles : Les herses rotatives classiques subissent de forts impacts causés par les pierres et obstacles présents dans le sol, car leur liaison rigide au châssis empêche les lames du cultivateur de s’adapter au terrain irrégulier. La herse rotative Slopehelper est dotée d’un système unique de suspension de la tête du cultivateur avec amortissement par ressorts à lames, permettant aux lames de contourner les obstacles de manière flexible au lieu de subir les chocs directement. Ce système intègre aussi une protection d'urgence pour prévenir les dommages.

Choix et Investissement dans une Herse Rotative

Choisir la bonne herse rotative est une décision importante pour tout agriculteur. Plusieurs critères doivent être pris en compte :

• Nature du sol : Les sols lourds et argileux nécessiteront des herses plus robustes et efficaces pour l'émiettement. La machine est particulièrement efficace dans les sols lourds ou argileux, où elle parvient à briser les mottes et à créer une structure fine et homogène.
• Taille de l'exploitation et largeur de travail : Adapter la largeur de travail à la surface à cultiver et à la puissance du tracteur disponible est essentiel pour optimiser le temps de travail et l'efficacité. Les modèles repliables sont particulièrement adaptés aux grandes largeurs pour faciliter le transport et le stockage. Pour les agriculteurs britanniques, les largeurs des herses rotatives peuvent aller de 2,5 m ou 3 m pour les plus petits modèles, jusqu'à 6 m, ce qui est idéal pour préparer les lits de semences dans les grands champs.
• Type de cultures : Certaines cultures peuvent nécessiter une préparation du sol plus fine ou un profilage spécifique (comme la création de planches pour les cultures maraîchères à l'aide de disques latéraux). Les disques latéraux sont utilisés pour réaliser des planches de faible hauteur (10 à 15 cm). Ce profilage est surtout utilisé pour les cultures maraîchères plein champ en grande surface (récolte mécanisée).
• Type de travail du sol : Si la herse rotative est utilisée principalement en reprise de labour, elle devra être capable de gérer des mottes plus importantes. Si elle sert à un affinage plus fin avant semis, d'autres caractéristiques seront privilégiées.
• Marque et qualité : Des marques réputées comme KUHN, Lemken, Amazone ou PÖTTINGER sont reconnues pour la qualité professionnelle, la robustesse, la sécurité et la longévité de leurs équipements. Investir dans des machines fiables et bien conçues permet de minimiser les arrêts de chantier et d'assurer une durée de vie maximale avec une maintenance réduite. Les méthodes de fabrication modernes et les tests rigoureux effectués par les constructeurs dans des conditions proches de la réalité garantissent des performances optimales.

Le prix d'une herse rotative n'est pas standard et varie considérablement en fonction du constructeur, de la largeur de travail, des options et de la technologie embarquée. Il est conseillé de contacter un revendeur agréé ou un partenaire de la marque choisie pour obtenir un devis personnalisé. L'achat de pièces détachées neuves ou d'occasion peut également permettre de compléter un équipement ou de remplacer des outils défectueux.

Entretien de la Herse Rotative

Un entretien régulier est essentiel pour assurer la longévité et l'efficacité de la herse rotative.

• Lavage : Avant d’attaquer l’entretien, le lavage de la herse rotative est conseillé. S’il est réalisé au nettoyeur haute pression, il est évident de ne pas viser avec le jet les points de lubrification, les paliers, la plaque signalétique, les symboles d'avertissement et les autocollants, ainsi que les composants électriques (éclairage).
• Cardan : L’entretien du cardan s’opère selon les préconisations du fabricant et sa protection doit être maintenue en bon état pour des raisons de sécurité. Il est généralement recommandé de graisser, toutes les 50 heures, les croisillons et les tubes de protection. Lors de cette opération, il faut également désaccoupler les tubes en acier profilé qui transmettent la puissance, afin de les lubrifier.
• Graissage : Le graissage s’opère sans laisser trop déborder la graisse, car l’excédent se charge de poussière et s’avère néfaste, se transformant en pâte abrasive. Les déflecteurs latéraux mobiles et les articulations du relevage hydraulique porte-à-court sont à lubrifier toutes les 50 heures, alors que les traceurs sont à faire toutes les 25 heures.
• Vérifications initiales : Après les premières 10 heures d’utilisation, il est conseillé de vérifier le serrage des conduites hydrauliques sur les machines repliables et sur celles équipées d’un relevage pour accrocher un semoir.
• Vidange du boîtier d'entraînement : Après les 50 premières heures, la vidange du ou des boîtiers d’entraînement est à réaliser. Cette opération, à renouveler ensuite toutes les 500 heures, s’effectue avec la herse rotative posée sur une surface plate et, lors du remplissage d’huile, le niveau se contrôle à l’aide de la jauge intégrée au bouchon. L’huile à utiliser doit être conforme aux préconisations du constructeur. Selon les marques, le caisson abritant la cascade de pignons entraînant les rotors contient de l’huile ou de la graisse liquide et n’impose pas toujours une vidange périodique (voir les préconisations du constructeur). Il faut cependant, en saison, vérifier le niveau de lubrifiant toutes les semaines ou toutes les 50 heures.
• Rouleaux arrière : Les rouleaux arrière doivent être contrôlés régulièrement, afin de s’assurer du bon état de leurs roulements et de leur bonne rotation.
• Efface-traces : Situés derrière les roues du tracteur, les efface-traces s’usent au fil des hectares. Pour éviter d’endommager l’étançon de ces éléments, il est important de remplacer régulièrement le soc.

Technologies Innovantes dans les Herses Rotatives

L'évolution de l'agriculture voit l'émergence de technologies avancées pour améliorer la performance des herses rotatives.

• Cultivateur électrique : L’instrument est équipé d’un capteur de contact souple à encodeur intégré dans un châssis spécialement conçu autour de la tête du cultivateur. Le châssis suspendu est maintenu par des câbles, ce qui le rend nettement plus doux pour les arbres comparé aux interrupteurs électromécaniques ou hydrauliques. Cet accessoire entraîné électriquement garantit une performance constante et une grande efficacité sans recourir à un actionnement hydraulique. Le cultivateur électrique permet une opération douce et précise dans les zones racinaires, minimisant le risque de dommages structurels au sol comme à l’équipement.

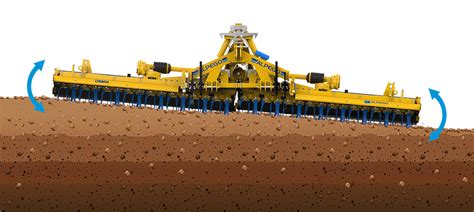

• Système de suspension avec amortissement : La herse rotative Slopehelper est dotée d’un système unique de suspension de la tête du cultivateur avec amortissement par ressorts à lames, permettant aux lames de contourner les obstacles de manière flexible au lieu de subir les chocs directement. Les opérations sur le terrain sont par nature imprévisibles, et les obstacles inattendus peuvent présenter de sérieux risques tant pour l’équipement que pour l’infrastructure de la plantation. La herse rotative Slopehelper intègre un système innovant de protection d’urgence pour prévenir ces dommages. L’ensemble de l’instrument est suspendu sur un châssis spécial capable de détecter une résistance soudaine à la rotation ou un blocage de la tête du cultivateur.
• Régulation automatique de la hauteur : Les conditions du sol sont très variables et imprévisibles, passant souvent de zones molles à des zones dures pendant l’opération. La herse rotative Slopehelper est équipée d’un système avancé de régulation automatique de la hauteur, qui surveille en continu la densité du sol et ajuste en temps réel la profondeur de travail. Les environnements de terrain et types de sol variés nécessitent des conceptions et configurations de lames spécifiques pour une culture optimale.
• Système robotisé autonome : Le système robotisé autonome Slopehelper est une solution entièrement électrique basse tension conçue pour transformer les opérations en vergers et vignobles.

Ces innovations visent à rendre les herses rotatives plus adaptables, efficaces et sûres, en répondant aux défis posés par la variabilité des sols et des conditions de travail.
