Le Treillis Soudé : Fondation Robuste pour le Béton et Allié Polyvalent du Maraîchage

Le treillis soudé, dans sa fonction première, est une armature essentielle pour le béton. Traditionnellement utilisé en maçonnerie pour armer le béton et ainsi augmenter sa résistance aux contraintes, il est la pierre angulaire de nombreuses constructions solides et durables. Cependant, détourné de son champ d’application classique, le treillis soudé se révèle également un matériau très utile et économique au potager, offrant des solutions ingénieuses pour le jardinier. Cet article explorera en profondeur ses applications techniques dans le renforcement du béton et ses utilisations innovantes et pratiques dans l'aménagement paysager et le maraîchage.

I. Le Treillis Soudé : Une Armature Fondamentale pour la Construction en Béton

A. Qu'est-ce qu'un Treillis Soudé et son Rôle Principal ?

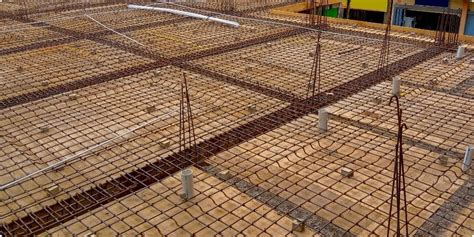

Les treillis soudés sont des armatures en métal qui permettent de renforcer une structure béton de type dallage. L’utilisation d’un treillis soudé dans le béton permet de le renforcer et de réaliser une construction en béton armé. Cette transformation est cruciale pour la durabilité des ouvrages. Les soudures, ou fils soudés, assurent en effet une excellente résistance à la traction et transforment le béton en béton armé, ce qui change le rôle de la dalle dans l’aménagement général d’une structure, qu'il s'agisse d'un jardin ou d'un bâtiment industriel. Dans un jardin, le treillis soudé joue un rôle central pour éviter les fissures des dalles soumises aux variations de température et à l’humidité, des facteurs environnementaux constants. Pour plus d’informations sur le sujet, les lignes suivantes pourront vous renseigner, notamment les tableaux sur ces treillis soudés réalisés grâce à l’apport de nos professionnels.

B. Les Différents Types de Treillis Soudés pour le Béton

Il faut savoir que selon l’utilisation du treillis soudé et selon les charges qui seront imposées aux constructions, il faudra envisager de choisir entre les 2 modèles qui ont été définis par l’ADETS (Association technique pour le Développement pour l’Emploi du Treillis Soudé). Cet organisme a distingué deux modèles principaux, chacun adapté à des besoins spécifiques.

Classification ADETS : Treillis de Structure (ST) et Treillis de Surface (PAF/RAF)

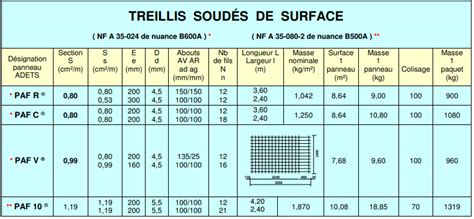

1. Le Treillis de Surface (Panneau Anti-Fissuration - PAF ou Rouleau Anti-Fissuration - RAF) :Ce modèle est une armature ayant pour rôle de limiter les micro fissures qui pourraient voir le jour sur le béton coulé d’une terrasse ou tout autre type de structure bétonnée nécessitant un tel matériau. Ces micro fissures apparaissent lors du retrait ou travail du béton, un phénomène naturel du durcissement. Les treillis soudés de surface sont en général constitués de 12 à 21 fers à béton dont le diamètre ne peut excéder 5 mm. Il s'agit de treillis très légers qui n’ont pas de véritable rôle structurel au sein de l’ouvrage. Ils servent principalement à limiter la fissuration de surface d’un ouvrage et éviter qu’il ne se morcèle s’il fissure, jouant ainsi un rôle anti-morcèlement. Il est important de noter que les treillis anti-fissuration sont souvent utilisés de manière abusive en tant qu’armature pour réaliser les dalles de béton, alors qu'ils ne sont pas conçus pour supporter des charges structurelles lourdes.

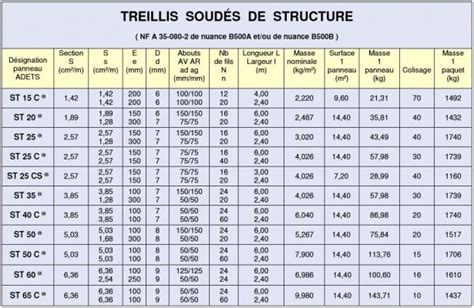

2. Le Treillis de Structure (ST) :Ce type de treillis soudé est la forme de treillis la plus souvent mise en place et est désigné par les lettres « ST » (pour treillis structurel). Il a un véritable rôle structurel au sein de l’ouvrage et est utilisé pour faire du béton armé, offrant une résistance mécanique significative. C'est le type privilégié pour des applications exigeantes comme les planchers à poutrelles et hourdis, où la répartition des charges est primordiale.



Exemples Spécifiques de Treillis et Leurs Applications

En plus de cette classification générale, il existe une gamme variée de treillis soudés, chacun conçu pour des applications et des niveaux de résistance particuliers :

• Treillis soudé PAF C : Destinée à la réalisation de dallage béton non armé, cette armature d'une superficie de 8,64 m² par panneau (3,6 x 2,4 m) constitue un ferraillage efficace pour vos dalles béton, prévenant durablement l'apparition de fissures. Pour vos dallages béton non armés, optez pour nos treillis soudés PAF C.
• Treillis soudés PAF 10 : Ces treillis sont la solution idéale pour le renforcement de vos dallages non armés à usage d'habitation et planchers à poutrelles. Leur diamètre de fil de 5,5 mm offre une résistance parfaitement adaptée aux contraintes domestiques, tout en prévenant efficacement l'apparition de fissures dans vos dalles béton.
• Treillis soudés B3S Brico : Ils représentent la solution économique et pratique pour le renforcement de petites surfaces en béton. Leur fil de diamètre 3,5 mm assure une résistance suffisante pour empêcher la fissuration d'une dalle de compression pour plancher à poutrelles supportant de faibles charges.
• Treillis soudés ST15C : Pour les projets nécessitant une résistance supérieure, les treillis soudés ST15C offrent une solution professionnelle aux exigences élevées. Avec une superficie de 9,6 m² par panneau (4 x 2,4 m), ces armatures haute performance sont spécialement conçues pour les dallages à usage industriel ou assimilés non armés d'épaisseur 15 à 23 cm. Un choix incontournable pour sécuriser vos installations professionnelles et entrepôts.
• Treillis soudés ST25 C et ST25 CS : Ces treillis sont essentiellement de deux types pour les dalles béton sur terre-plein. Le plus couramment utilisé est le treillis soudé ST25 C, on le retrouve notamment dans les dalles en béton de maisons individuelles.
• Treillis pour dalles de compression : Les dalles de compression requièrent quant à elles un fil d’acier plus fin, et les treillis soudés pour dalles de compression ont une épaisseur typique de 3 mm.

C. Paramètres Techniques Essentiels

Pour un choix éclairé et une application correcte, plusieurs paramètres techniques doivent être pris en compte :

• Diamètre des fils : Ce paramètre influence directement la résistance mécanique de la dalle. Un diamètre plus important augmente la masse nominale du treillis structure, ce qui renforce la dalle mais alourdit la construction et le prix global. Le tableau de treillis soudé détaille toujours le diamètre des fils, car ce paramètre influence directement la résistance mécanique de la dalle.
• Largeur et Longueur des panneaux : Les dimensions standards varient selon le type. Par exemple, le PAF C a une superficie de 8,64 m² par panneau (3,6 x 2,4 m), tandis que le ST15C offre une superficie de 9,6 m² par panneau (4 x 2,4 m).
• Masse nominale : Elle indique la quantité d’acier par mètre carré de treillis structure, ce qui reflète directement la résistance potentielle de la dalle.
• PAF (Poids au Mètre Carré Admissible Final) ou PAF treillis : Ce paramètre aide à vérifier que la dalle armée avec un certain type de treillis structure supportera les charges prévues, comme des bacs de culture surélevés ou des réserves d’eau de pluie. En consultant le tableau de treillis soudé, on choisit un type treillis et des treillis soudés dont les soude caractéristiques et la masse nominale permettent d’atteindre ce PAF.

  lire et comprendre un plan d'exécution (ferraillage)

II. Choisir et Mettre en Œuvre le Treillis Soudé pour une Dalle Durable

La sélection et la pose adéquates du treillis soudé sont cruciales pour la performance et la longévité de toute structure en béton. Une compréhension claire des critères de choix et des étapes d'installation est indispensable.

A. Le Tableau de Treillis Soudé : Un Outil d'Aide à la Décision

Le tableau de treillis soudé est un outil précieux pour tout jardinier qui prépare une dalle de serre, une allée ou une terrasse, mais aussi pour tout professionnel du bâtiment. Ce tableau met en relation le type de treillis, le diamètre des fils et la longueur largeur de chaque panneau pour adapter la résistance à la surface à armer. Il indique pour chaque panneau la largeur longueur, le diamètre des fils et la masse nominale, afin de vérifier la compatibilité avec la dalle et la structure porteuse.

Ce tableau aide à choisir le type treillis adapté à la dalle d’une terrasse, au plancher d’un abri ou aux allées carrossables. Il permet d’ajuster la longueur largeur des panneaux à la géométrie de la dalle, garantissant ainsi une optimisation du matériau et une réduction des chutes. C'est également un outil économique, car il permet de comparer le prix des panneaux et des rouleaux treillis en fonction de la surface à couvrir.

B. Critères de Sélection en Fonction de l'Usage

Le choix du treillis soudé dépendra intrinsèquement de l'application finale et des contraintes auxquelles la dalle sera soumise.

Charges et Résistance Spécifiques

• Pour un petit cabanon ou un local à outils : Un soude treillis léger suffit souvent, car les charges supportées sont modérées.
• Pour un plancher sur poutrelles hourdis ou des dallages industriels : Ces applications exigent un type de treillis plus dense et plus résistant, capable de supporter des charges importantes et récurrentes.
• Pour un local de stockage de sacs de terreau ou de charbon de bois : La dalle doit supporter des charges concentrées sur une largeur surface réduite. Le tableau treillis soudé aide alors à sélectionner un panneau avec une masse nominale suffisante et un diamètre de fils adapté à ce type de charge.
• Pour une terrasse de jardin : Le tableau de treillis soudé permet d’ajuster la longueur largeur des panneaux à la géométrie de la dalle. On choisit un type treillis dont la largeur et la longueur limitent les découpes, afin de conserver l’intégrité des fils soudés et de réduire les chutes.
• Pour les allées carrossables ou les zones de stationnement près du potager : Le rôle du treillis structure devient encore plus important. Les treillis soudés doivent supporter le poids des véhicules, les variations de température et les infiltrations d’eau, ce qui impose des soude caractéristiques plus exigeantes.
• Pour les jardiniers qui aménagent un abri à outils ou une serre sur dalle : La largeur surface disponible conditionne le choix des panneaux de treillis soudé. En combinant largeur longueur et diamètre des fils, on obtient une dalle suffisamment armée pour résister aux charges ponctuelles des étagères et des cuves d’arrosage.
• Lorsque le jardinier doit créer un plancher sur vide sanitaire pour un atelier ou un jardin d’hiver : Le système poutrelles hourdis s’impose souvent. Dans ce cas, le tableau de treillis soudé précise le type treillis à poser sur les hourdis pour constituer une dalle de compression efficace.
• Pour les planchers poutrelles destinés à accueillir une serre lourde ou un espace de stockage : Il est essentiel de comparer plusieurs types treillis. Les différents types de treillis soudés, qu’ils soient en panneaux ou en panneaux rouleaux, offrent des niveaux de résistance variés pour s’adapter à chaque projet. Les panneaux de treillis soudés sont alors posés sur les hourdis avant le coulage, en respectant la largeur surface et la longueur de chaque travée.
• Pour les planchers poutrelles, le treillis structure complète les poutrelles hourdis en répartissant les charges des jardinières, des bacs de culture et des réserves d’eau. Le PAF, ou poids au mètre carré admissible final, est parfois mentionné dans les documents techniques sous la forme de PAF treillis. Ce paramètre aide à vérifier que la dalle armée avec un certain type de treillis structure supportera les charges prévues, comme des bacs de culture surélevés ou des réserves d’eau de pluie.

Forme et Dimensions : Panneaux ou Rouleaux

Le choix entre les panneaux rigides et les rouleaux de treillis est dicté par la géométrie et la taille de la surface à couvrir :

• Les panneaux de treillis soudé : Sont rigides et conviennent bien aux dalles carrées ou rectangulaires, comme celles des abris de jardin.
• Les rouleaux de treillis : Sont plus adaptés aux longues allées ou aux surfaces étroites, car ils limitent les découpes et suivent mieux la géométrie. Dans certains cas, les rouleaux de treillis remplacent les panneaux lorsque la dalle est longue et étroite, par exemple pour un chemin technique vers un potager éloigné.
• Le choix entre panneaux et rouleaux treillis se fait grâce au tableau treillis soudé, qui met en évidence les différents types de treillis soudés disponibles. Pour les projets plus vastes, la combinaison de panneaux et de panneaux rouleaux peut optimiser la pose et la résistance.

Coût et Économie

Le tableau de treillis soudé est également un outil économique, car il permet de comparer le prix des panneaux et des rouleaux treillis en fonction de la surface à couvrir. En calculant la largeur surface et la longueur totale de la dalle, on détermine le nombre de panneaux nécessaires ou la longueur de rouleau à acheter. En termes de prix, il vous faudra compter entre 1,5 et 8 € / m² pour la fourniture de panneaux ou rouleaux de qualité.

Pour un petit projet de jardin, comme une dalle pour composteur ou un socle de cuve, quelques panneaux de treillis soudé suffisent souvent. Le tableau treillis aide alors à choisir un type treillis avec un diamètre de fils raisonnable, une masse nominale adaptée et un prix au mètre carré acceptable. Dans les projets plus vastes, la combinaison de panneaux et de panneaux rouleaux peut optimiser la pose et la résistance. Les différents types de treillis soudés, décrits dans le tableau treillis, permettent de traiter les zones fortement sollicitées avec des treillis structure plus denses, tout en utilisant des soude treillis plus légers ailleurs.

C. Les Étapes Cruciales de la Pose

Une fois le type de treillis sélectionné, la mise en œuvre doit suivre des étapes précises pour garantir l'efficacité du renforcement :

1. Préparation du Support et Coffrage : Préparation du support, coffrage et pose des panneaux de treillis précèdent le coulage du béton. Pour réaliser ces opérations préalables il faut disposer d’un certain nombre d’accessoires.

2. Positionnement du Treillis dans le Coffrage : Posez le treillis dans le coffrage. Si le treillis soudé est de dimension insuffisante pour recouvrir toute la surface de votre dalle, il vous faudra assembler plusieurs panneaux.

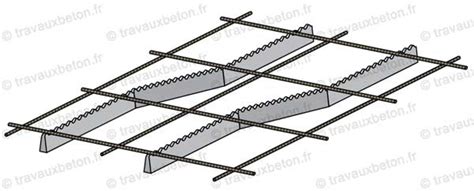

3. Surélévation du Ferraillage : Il ne doit pas être posé directement à même le sol ou le film polyane. Il doit être surélevé de quelques centimètres (environ 3 à 5 cm selon l’agressivité de l’environnement) afin d’être complètement enrobé de béton. Pour ce faire, placez sous le treillis des cales à béton en PVC (encore appelés distancier ou cale pour treillis soudé) de 3cm minimum à intervalles réguliers. Le ferraillage béton est désormais prêt ! Pour une très petite dalle, comme un simple support de pot, certains bricoleurs renoncent au treillis soudé, mais cela augmente le risque de fissures. Même un soude treillis léger, choisi grâce au tableau treillis, améliore nettement la résistance et la durabilité du béton armé.

Conseils Professionnels

Si vous souhaitez réaliser votre dalle en auto-construction, sachez qu’il vous est possible de trouver des panneaux de treillis soudé au sein de grandes surfaces de bricolage par exemple, ou chez certains spécialistes. Cependant, le mieux reste tout de même de faire appel à des professionnels qui disposent du savoir-faire et de la technique nécessaires pour la réalisation de votre construction dans les règles de l’art. En cas de doute quant au ferraillage à utiliser, n’hésitez pas à demander conseil à un professionnel !

III. Le Treillis Soudé au Service du Jardinage : Ingéniosité et Durabilité

Au-delà de ses applications traditionnelles en construction, le treillis soudé s'est imposé comme un matériau de choix pour les jardiniers astucieux, offrant des solutions pratiques et esthétiques pour l'aménagement du potager.

A. Les Avantages Multiples du Treillis Soudé au Jardin

Quels sont ses avantages ? Apprenez également dans cet article à utiliser le treillis soudé au jardin à travers quelques exemples de réalisations.

• Économique : Le treillis soudé est avant tout économique. On le trouve en grande surface de bricolage sous forme de plaques de 2 m X 1 m, parfois plus grandes, pour une poignée d’euros. Pour des plaques de plus grandes dimensions ou avec un fil de diamètre supérieur - la rigidité du treillis est alors plus grande - direction les enseignes de matériaux professionnelles.
• Durable : Le treillis soudé est durable. À la différence du bois (même traité), le fer à béton vieillit et se dégrade en effet lentement. C’est donc l’assurance de l’utiliser de nombreuses années, même s’il est laissé en permanence dehors.
• Fonctionnel et Maniable : Le treillis soudé est ensuite fonctionnel. Assez léger, il est à la fois maniable, facile à déplacer, à assembler sans soudure, à couper et il occupe finalement peu de place au rangement. Suivant le diamètre du fil et l’utilisation que l’on souhaite en faire, il est souple et alors facile à plier, ou alors plus rigide, mais se tient dans ce cas droit sans problème.
• Esthétique : De par sa couleur rouille, assez proche de celle de l‘acier corten, le treillis soudé est esthétique et s’intègre enfin très bien au jardin. On l’oublierait presque.

B. Applications Pratiques et Créatives au Potager

La polyvalence du treillis soudé permet une multitude de réalisations pour améliorer l'organisation et la productivité du jardin.

1. Clôture Discrète et Fonctionnelle :Discrète, cette clôture l’est ! Elle est aussi très astucieuse. Pour cette réalisation, 3 panneaux de 2 m X 1 m ont été nécessaires et assemblés à l’aide de fil à ligaturer. Le treillis soudé joue ici un double rôle: il matérialise visuellement le passage et retient les framboisiers remontants voisins, les empêchant d »empiéter sur l’allée. La cueillette est ainsi facilitée.

2. Tunnels et Abris pour Cultures Exigeantes :Des constructions de plus grande envergure sont largement envisageables avec le treillis soudé.

   • L'Abri à Tomates : Dans une réalisation concrète, 9 panneaux de 2m X 1m ont été assemblés pour créer un abri à tomates. Pour rigidifier l’ensemble, 3 arches en fer à béton de 12 mm de diamètre ont été cintrées et 6 poteaux métalliques enfoncés dans le sol à mi-hauteur. Une fermeture provisoire sur le côté exposé à la pluie protège les cultures tout le printemps des intempéries. Mais elle est retirée en été pour permettre une bonne ventilation. Ce tunnel (3 m x 2,5 m environ) à moins de 50€ tout compris, permet de cultiver des tomates saines, sans aucun traitement, mais aussi d’obtenir de très bons rendements avec des cultures exigeantes en chaleur: aubergines, piments, poivrons, melon et pastèque par exemple.
   • Le Tunnel Maraîcher Bas : 3 plaques de treillis soudé de 2m X 1m ont été nécessaires pour monter ce tunnel bas de type maraîcher de 3 m de longueur. Il est fixé sur sa partie inférieure sur un cadre en bois. En fin d’hiver et au début du printemps, il permet de gagner quelques précieux degrés pour démarrer la culture des laitues, des fèves ou encore des oignons. Il est également facile de le déhousser en journée si le temps s’y prête et de le refermer la nuit pour garantir la protection contre le froid.

3. Tuteurs pour Plants Hauts : Les tiges de fer à béton diamètre 10 ou 12 fournissent d’ailleurs d’excellents tuteurs pour les tomates ou les potagères hautes, offrant un support robuste et durable.

   lire et comprendre un plan d'exécution (ferraillage)

IV. Treillis Soudé et les Pratiques Agroécologiques en Maraîchage

L'intégration de matériaux durables comme le treillis soudé peut s'inscrire dans une démarche plus large de rationalisation et de durabilité en agriculture, notamment dans le contexte des pratiques agroécologiques de maraîchage.

A. Le Contexte du Travail du Sol : Évolution des Pratiques

Le travail du sol régulier et profond fait partie intégrante des itinéraires culturaux pratiqués en France, en agriculture biologique et conventionnelle. Ce travail est utile tant pour préparer le sol à accueillir les semis que pour gérer les adventices en cours de culture (faux semis, préparation du lit de semences, plantation, entretien de la parcelle, destruction de la culture…). Cependant, il présente deux désavantages majeurs : un coût (temps de passage et carburant), et un tassement du sol qui nuit à sa structure et à sa microfaune, entraînant une dégradation progressive des écosystèmes souterrains essentiels.

B. L'Émergence des Techniques sans Travail du Sol (KEMINK)

Face à ces constats, des approches alternatives ont émergé. Cette technique, par exemple, émerge en Allemagne vers 1950 sur l’exploitation céréalière de Manfred Wenz, un agriculteur conventionnel. Wenz observe que ses sols se dégradent : baisse de rendement, changement de structure du sol, résistance des adventices, etc. Il constate que ces difficultés sont dues à un enfouissement trop profond de la matière organique qui n’est donc plus disponible pour la plante, et que la vie du sol est systématiquement perturbée. Il adopte alors la méthode « KEMINK », caractérisée par un travail du sol sans retournement, l'utilisation privilégiée d'outils à dent et un travail progressif des parcelles.

Le Principe des Planches Permanentes

En pratique, l'approche consiste à conserver en permanence, d’une année sur l’autre, les passages de roues du tracteur et les passe-pieds des producteurs pour améliorer le sol de culture tout en rationalisant le travail de celui-ci. Cela implique de garder des passages de roues au même endroit, entretenus et non travaillés, de ne pas labourer le sol en effectuant uniquement des passages superficiels avec des outils à dents ou à disques (travail sur 10 cm de profondeur maximum), tout en apportant de la matière organique de type paillage, mulch, compost ou encore déchets verts.

C. Avantages des Planches Permanentes et leur Rapprochement avec des Structures Durables

Les études menées, notamment par l'ADABio et le Serail qui ont coordonné un projet CASDAR entre 2001 et 2006 avec des essais comparatifs de planches permanentes et classiques, ont mis en évidence les avantages multiples de cette technique. Ces études ont été réalisées sur des sites expérimentaux ou maraîchers se situant dans le Nord-Pas-de-Calais, le Poitou-Charentes, et sur la station expérimentale de l’AdaBio, avec des observations sur les temps de travaux, les rendements, le comportement agronomique des espèces et la fertilité des sols (physique, chimique et biologique).

Bénéfices Agronomiques

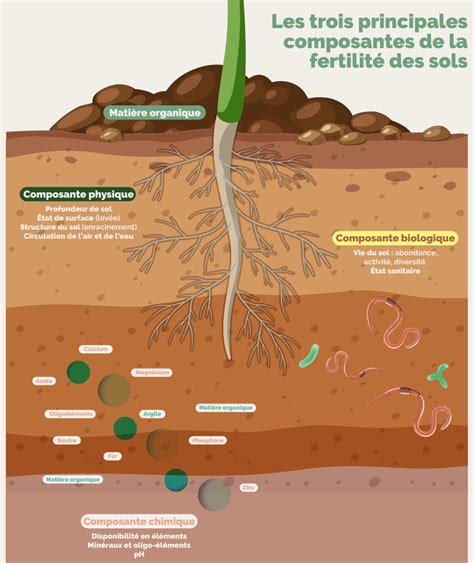

Selon ces études, la technique des planches permanentes permettrait principalement une diminution du tassement du sol, engendrant ainsi une amélioration de sa structure, en augmentant sa porosité. Cela faciliterait l’exploration racinaire, tout en favorisant la faune et les microorganismes, ce qui aurait des répercussions positives sur les rendements. Le comportement agronomique des espèces et la fertilité des sols (physique, chimique et biologique) sont également améliorés.

Bénéfices Économiques et Organisationnels

La technique permettrait aussi de rationaliser les coûts de matériel et de passages de travail du sol car ils sont non systématiques et effectués au moment le plus opportun pour le sol et l’espèce présente. De plus, avec cette méthode, le travail planche par planche devient possible ce qui permettrait un gain de temps, une meilleure gestion des rotations et donc une meilleure organisation au sein de la structure. Cette technique est plus répandue en maraîchage que dans les autres cultures.

Le Rôle Potentiel du Treillis Soudé dans ce Contexte

Bien que le texte ne fasse pas de lien direct explicite entre l'utilisation du treillis soudé pour des dalles de béton et les planches permanentes en maraîchage, la durabilité et la polyvalence du treillis soudé en font un matériau complémentaire aux aménagements nécessaires dans ce type de maraîchage. Par exemple, le treillis soudé peut être utilisé pour créer des structures de support pour les cultures verticales, des délimitations robustes pour les planches permanentes, ou encore des bases solides pour des réservoirs d'eau ou des abris à outils intégrés dans le système. Pour les planchers poutrelles, le treillis structure complète les poutrelles hourdis en répartissant les charges des jardinières, des bacs de culture et des réserves d’eau, qui peuvent être utilisés dans des systèmes intensifs de maraîchage. L'ingéniosité dont fait preuve le jardinier en détournant ce matériau de son usage premier s'inscrit parfaitement dans une démarche d'optimisation des ressources et de création d'infrastructures durables au service d'une agriculture plus respectueuse des sols.
