La courroie de motobineuse est un composant essentiel qui assure la transmission de la puissance du moteur aux éléments de travail de l'appareil. Parmi les nombreuses références disponibles sur le marché, la courroie 13x914Li A36 est un modèle courant, caractérisé par des spécifications précises qui la rendent adaptée à diverses applications. Cet article propose une exploration détaillée de cette courroie, de ses caractéristiques techniques à ses applications, en passant par les marques qui la proposent.
Décodage des Références : 13x914Li A36
La désignation "13x914Li A36" n'est pas aléatoire ; elle contient des informations cruciales sur les dimensions et le type de la courroie.
- 13 mm : Ce chiffre indique la largeur supérieure de la courroie. Il s'agit de la dimension en haut du trapèze, une caractéristique fondamentale pour assurer un bon contact avec la gorge de la poulie.
- 914 mm (Li) : Le "Li" signifie "Longueur intérieure". C'est la longueur mesurée sur le côté interne de la courroie. Cette dimension est cruciale pour le bon ajustement et le bon fonctionnement de la transmission.
- A36 : Ce code fait référence au profil de la courroie, en l'occurrence un profil de type A. Le "36" correspond généralement à la longueur primitive en pouces (36 pouces, soit environ 914,4 mm), ou est une désignation spécifique au fabricant pour un profil donné et une longueur donnée. Les courroies de section classique de type A ont une largeur en haut du trapèze de 13 mm et une hauteur de 8 mm. C'est un profil standardisé qui garantit une interchangeabilité entre les marques, à condition que les autres dimensions correspondent.
Caractéristiques Techniques Approfondies de la Courroie A36 13x914
Au-delà de sa désignation, cette courroie possède des attributs techniques spécifiques qui déterminent sa performance et sa durabilité.
Dimensions Précises
- Largeur en haut du trapèze : 13 mm. Cette largeur est conforme au profil A.
- Hauteur : 8 mm. La hauteur de la courroie, associée à sa largeur, définit le profil trapézoïdal qui permet une transmission efficace de la puissance par effet de coincement dans la gorge de la poulie.
- Longueur intérieure (Li) : 914 mm. Cette mesure est une référence clé pour le remplacement.
- Longueur extérieure (Le) : 964 mm. La longueur extérieure est toujours supérieure à la longueur intérieure, en raison de la forme trapézoïdale de la courroie.

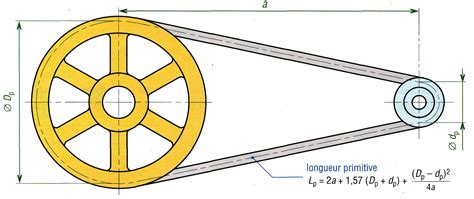

- Longueur primitive (Lp) : La longueur primitive est une mesure théorique importante pour le calcul des rapports de transmission et la conception des systèmes d'entraînement. Pour une courroie A36 13x914, cette longueur primitive peut varier légèrement selon les fabricants, mais est souvent indiquée autour de 944 mm ou 945 mm. La longueur primitive est la longueur mesurée sur le cercle neutre de la courroie, là où les tensions sont équilibrées.
Matériaux et Construction
Les courroies trapézoïdales sont généralement construites avec des matériaux composites pour optimiser leur résistance et leur flexibilité.
- Armature "monocord" haute résistance : Cette armature, souvent constituée de câbles en polyester ou aramide, est conçue pour supporter les surcharges accidentelles ou cycliques. Elle confère à la courroie sa résistance à la traction et sa stabilité dimensionnelle, minimisant l'allongement sous charge.
- Toile d'enveloppage : Une toile externe enveloppe la courroie, offrant une protection contre les agents extérieurs tels que la poussière, l'huile et l'abrasion. Elle améliore également l'adhérence de la courroie sur les poulies, réduisant le risque de glissement.
- Caoutchouc : Le corps de la courroie est fabriqué à partir de mélanges de caoutchouc synthétique, choisis pour leur résistance à la chaleur, leur flexibilité et leur capacité à supporter des flexions répétées.
Tolérances et Normes
Les courroies de qualité sont fabriquées selon des normes strictes pour garantir leur performance et leur interchangeabilité.
- Angle du trapèze : L'angle du trapèze est généralement de 39 ± 2°. Cette tolérance est cruciale pour assurer un bon contact avec les gorges des poulies, optimisant le transfert de puissance et minimisant l'usure.
- Normes de fabrication : Des normes comme la DIN 2215 - ISO 4184 sont souvent respectées, assurant une qualité et des dimensions cohérentes.
- Norme antistatique : L'ISO 1813 garantit que la courroie est antistatique, une caractéristique importante dans les environnements où des étincelles peuvent être dangereuses.
- Plage de température supportée : Ces courroies sont conçues pour fonctionner dans une large plage de températures. Par exemple, une plage de -55°C à +70°C est courante pour certains modèles, tandis que d'autres peuvent supporter de -30°C à +60°C. Cette résistance à la température est essentielle pour les applications en extérieur ou dans des environnements industriels variés.
Les différents types de courroies
Les Marques Référentes pour la Courroie A36 13x914
Plusieurs fabricants de renom proposent des courroies répondant aux spécifications A36 13x914. Chacun apporte sa propre expertise et ses technologies, offrant aux utilisateurs un choix en fonction de leurs priorités.
Gates - Texrope
Gates - Texrope est un leader mondial incontesté dans le domaine des courroies. Leurs produits sont réputés pour leur qualité, leur innovation et leur fiabilité. La marque s'engage à offrir le meilleur des technologies grâce à sa recherche permanente d'innovations, ses matériaux de grande qualité, son savoir-faire et son engagement.
- Modèle spécifique : La courroie trapézoïdale Texrope S84 est un exemple de produit qui correspond à ces spécifications. Elle offre le meilleur rapport qualité/prix grâce à son armature "monocord" haute résistance et sa toile d'enveloppage qui confère l'adhérence et protège contre les agents extérieurs et résistante à l'abrasion.
- Caractéristiques supplémentaires des courroies Texrope S84 :
- Diamètre minimum des poulies (mm) : 71
- Vitesse maximale théorique admissible (m/s) : 35
- Poids (kg) : 0,099 (environ 0,10 kg)
- Plage de température supportée : -30°C à +60°C
Contitech (Gamme Conti®V)
Contitech est une autre marque reconnue pour la fabrication de courroies de transmission de haute qualité. Leurs courroies trapézoïdales lisses de la gamme Conti®V sont conçues pour des performances fiables.
- Caractéristiques de la courroie Contitech A36 13x914 :
- Longueur intérieure (Li) : 914 mm
- Longueur extérieure (Le) : 964 mm
- Longueur primitive (Lp) : 944 mm
- Appairage : Montable par jeux (L //L), ce qui signifie que les courroies peuvent être montées en sets pour les transmissions multipolies, garantissant une répartition uniforme de la charge.
- Norme de fabrication : DIN 2215
- Norme antistatique : ISO 1813
- Plage de température supportée : -55°C à +70°C

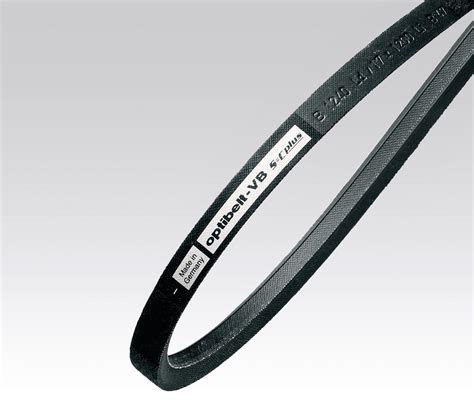

Optibelt (Série VB)
Optibelt est également un acteur majeur sur le marché des courroies, offrant des solutions robustes pour diverses applications. La série VB est particulièrement adaptée aux applications difficiles.
- Caractéristiques de la courroie Optibelt A36 13x914 :
- Profil : A 13x8
- Longueur intérieure (Li) : 914 mm
- Longueur extérieure (Le) : 964 mm
- Applications idéales : Exploitations agricoles et industriels, où la durabilité et la résistance aux conditions difficiles sont primordiales.
Applications de la Courroie A36 13x914
La polyvalence de la courroie A36 13x914 la rend adaptée à une multitude d'applications, notamment dans le domaine agricole et industriel.
Motobineuses
Comme son nom l'indique, cette courroie est fréquemment utilisée dans les motobineuses. Elle assure la transmission de la puissance du moteur vers les fraises, permettant ainsi le labour et la préparation du sol. La robustesse de ces courroies est essentielle pour résister aux contraintes du travail de la terre, souvent caractérisé par des chocs et des variations de charge.
Matériel Agricole
Au-delà des motobineuses, les caractéristiques de la courroie A36 13x914 la rendent appropriée pour d'autres équipements agricoles. Des petites machines de jardinage aux équipements de récolte plus importants, la transmission de puissance est un élément clé de leur fonctionnement. Sa résistance aux conditions extérieures (poussière, humidité, températures variables) est un atout majeur dans ce secteur.
Applications Industrielles
Les industries utilisent également ce type de courroie pour des applications diverses nécessitant une transmission de puissance fiable. Cela peut inclure des systèmes de convoyage, des pompes, des ventilateurs ou d'autres machines-outils où un entraînement par courroie est préféré pour sa simplicité et sa capacité à amortir les vibrations.
Fraises à Neige
Bien que l'information fournie mentionne un cas où une courroie Optibelt A36 montée sur une fraise à neige aurait brûlé et cassé rapidement, il est important de noter que de nombreux facteurs peuvent influencer la durée de vie d'une courroie, y compris l'installation correcte, la tension, les conditions d'utilisation et la maintenance. En général, les courroies de profil A sont utilisées dans des fraises à neige, mais il est crucial de choisir une courroie de qualité et de s'assurer de sa compatibilité avec les exigences spécifiques de la machine.
Choix et Entretien de la Courroie
Le choix et l'entretien approprié de la courroie sont essentiels pour garantir la longévité de l'équipement et la sécurité de l'utilisateur.
Critères de Sélection
Lors du remplacement d'une courroie, il est impératif de respecter les spécifications d'origine du fabricant.
- Profil et dimensions : Assurez-vous que le profil (A dans ce cas), la largeur (13 mm), la longueur intérieure (914 mm Li) et la longueur extérieure (964 mm Le) correspondent exactement aux spécifications requises. Une courroie trop longue glissera, tandis qu'une courroie trop courte sera difficile à monter et pourra endommager les roulements.
- Marque et qualité : Opter pour des marques reconnues comme Gates - Texrope, Contitech ou Optibelt est un gage de qualité et de fiabilité. Le meilleur rapport qualité/prix est souvent obtenu avec des marques qui offrent des garanties sur leurs produits.
- Type de courroie : Vérifiez si la courroie doit être classique ou étroite. Pour la référence 13x914Li A36, il s'agit d'une courroie classique.
- Caractéristiques spécifiques : Prenez en compte les conditions d'utilisation (température, humidité, poussière) et choisissez une courroie avec des propriétés adaptées (antistatique, plage de température supportée).
Installation et Tension
Une installation correcte et une tension adéquate sont primordiales.
- Installation : Ne forcez jamais une courroie pour la monter sur les poulies. Desserrer les éléments de tension pour un montage aisé.
- Tension : Une tension trop faible entraînera un glissement de la courroie, une perte de puissance et une usure prématurée. Une tension excessive sollicitera inutilement les roulements et pourra provoquer une rupture prématurée de la courroie. La tension doit être vérifiée après quelques heures de fonctionnement initiales.
- Alignement des poulies : Assurez-vous que les poulies sont parfaitement alignées pour éviter une usure inégale de la courroie et des poulies.
Maintenance Préventive
Un entretien régulier peut prolonger considérablement la durée de vie de la courroie.
- Inspection visuelle : Vérifiez régulièrement la courroie pour détecter des signes d'usure, comme des fissures, des effilochages, des traces de brûlure ou un durcissement du caoutchouc.
- Nettoyage : Gardez la courroie et les poulies propres et exemptes de saleté, d'huile ou de débris.
- Remplacement : Remplacez la courroie dès les premiers signes d'usure ou de dommage. Il est souvent recommandé de remplacer les courroies par paires sur les transmissions multipolies pour garantir une usure homogène et une performance optimale.
- Stockage : Stockez les courroies de rechange dans un endroit frais, sec et à l'abri de la lumière directe du soleil pour éviter la détérioration du caoutchouc.
Produits Complémentaires et Accessoires
Lors de l'achat ou du remplacement d'une courroie, il est souvent judicieux de considérer l'acquisition de produits complémentaires qui peuvent faciliter l'entretien ou améliorer la performance.
- Produits de nettoyage et d'entretien :
- WD40-33034 : Un lubrifiant multifonctionnel comme le WD40 peut être utile pour l'entretien général des mécanismes, bien qu'il ne doive pas être appliqué directement sur la surface de contact de la courroie avec les poulies.
- Adhérent coupe (ADHERENTCOU) : Un spray adhérent peut aider à améliorer la traction de la courroie et à réduire le glissement, prolongeant ainsi sa durée de vie et améliorant l'efficacité de la transmission.
- Outils de mesure et de coupe :
- Cutter (CUTTER18AUTOBLO-1) : Un cutter peut être utile pour déballer ou ajuster des matériaux.
- Mètre (METRE5M-1) : Un mètre ruban est indispensable pour vérifier les dimensions lors du remplacement d'une courroie ou pour d'autres mesures.
- Pied à coulisse (PIEDCOULISSE-1) : Un pied à coulisse permet des mesures précises des largeurs et hauteurs, cruciales pour l'identification correcte d'une courroie.
- Autres accessoires :
- Loctite (648-10ML-LOCTITE) : Des produits de blocage de filetage comme Loctite peuvent être utilisés pour sécuriser les fixations des poulies ou d'autres composants, prévenant ainsi le desserrage dû aux vibrations.
Les Cookies et Votre Expérience en Ligne
Les sites de vente en ligne utilisent des cookies, et il est important de comprendre leur fonction. Les cookies nécessaires au fonctionnement d'un site Internet sont indispensables pour que vous puissiez utiliser les principales fonctionnalités. Sans ces cookies, vous ne pourrez pas utiliser le site conformément à vos attentes. Ils sont déposés par l'entreprise qui gère le site et concernent le fonctionnement optimal de celui-ci. D'autres cookies permettent de connaître l'utilisation, les volumes de fréquentation et d'utilisation ainsi que les performances du site Internet, aidant ainsi à l'améliorer.
En conclusion, la courroie de motobineuse 13x914Li A36 est un élément technique précis et crucial pour de nombreuses machines. Comprendre ses spécifications, ses origines et les meilleures pratiques d'entretien permet non seulement d'optimiser les performances de l'équipement, mais aussi d'assurer une plus grande longévité et une meilleure fiabilité.
