L’eau fait partie des principales clés de fertilité pour les végétaux. Sans eau, pas de levée de graine, ni de développement de la plante, ni récolte. Vous l’avez compris, sans arrosage, sauf contexte très particulier, pas de potager. Un système de goutte-à-goutte revêt de nombreux atouts par rapport aux systèmes d’arrosage classiques. Arroser, ça prend du temps. Une fois la saison lancée, les légumes plantés et le potager paillé, l’arrosage reste une des activités les plus chronophages du potager, surtout en été. Lors des épisodes estivaux où le mercure redescend peu la nuit et bat des records la journée, les plantes souffrent un peu. Pour limiter le stress occasionné à nos légumes, le jardinier doit maintenir le sol humide. Grâce au goutte-à-goutte, il suffit d’ouvrir le réseau et de mettre un chronomètre. On viendra arrêter le système une fois que nos potagères auront assez bu.
La vanne cannelée Pro : composant stratégique du réseau
La vanne cannelée Pro goutte-à-goutte Ø16 à Ø20 mm de la marque Teco est un petit robinet d’arrêt intégré dans un réseau d’irrigation goutte-à-goutte. Elle se place directement sur les tuyaux en polyéthylène et permet de contrôler ou couper le débit d’eau dans une section du système. Vanne cannelée Pro - Goutte à Goutte, utilisable sur tous les tuyau goutte à goutte 4 bars.
Installation et bonnes pratiques
Pour une installation correcte : coupez le tuyau proprement, vérifiez le diamètre de la vanne (16 ou 20 mm), ramollissez légèrement le tuyau si nécessaire (eau chaude ou soleil), puis enfoncez le tuyau jusqu’au fond des cannelures. Il est fortement conseillé de placer une vanne au départ de chaque zone d’arrosage et avant les lignes longues. Vérifiez l’ouverture avant chaque cycle d’arrosage.
Entretien et longévité
Il est nécessaire de contrôler les vannes en début de saison et de rincer le réseau si des dépôts apparaissent. Il convient d’éviter les pressions supérieures à ≈3 bar, typiques des systèmes goutte-à-goutte. En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas.
La vanne PE : robustesse et précision

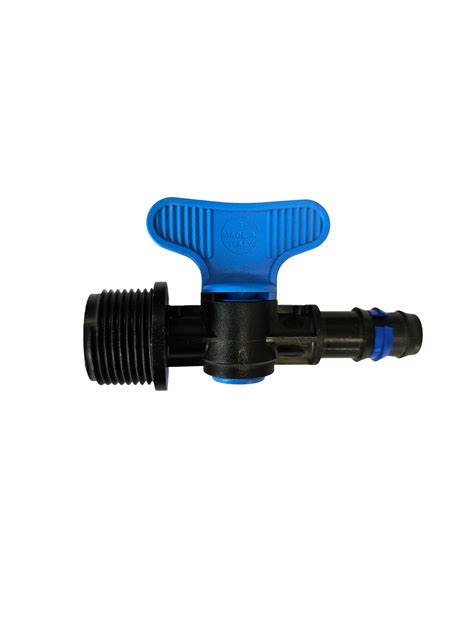

Qu’est-ce qu’une vanne PE pour goutte à goutte ? Une vanne PE pour goutte à goutte est un élément de raccordement indispensable dans les systèmes d’irrigation. Conçue en polyéthylène de haute qualité, elle permet de contrôler le débit d’eau dans les circuits de goutte à goutte, pour réaliser une gestion précise de l’irrigation. Les vannes PE sont disponibles sous différentes formes, notamment filetées et cannelées, et peuvent s’adapter à divers diamètres de tuyaux. Leur robustesse et leur résistance aux produits chimiques les rendent idéales pour une utilisation dans des environnements agricoles variés.
Choisir une vanne PE pour votre système d’irrigation goutte à goutte présente plusieurs avantages. Dans un premier temps, il est utile de rappeler que ces vannes permettent un contrôle pratique et bien défini du débit d’eau. Vous aurez donc la certitude que chaque plante reçoit la quantité nécessaire à sa croissance. Cela concourt non seulement à la bonne forme des cultures, mais contribue également à des économies d’eau significatives. De plus, les vannes PE sont conçues pour résister aux conditions extérieures, notamment aux UV et aux variations de température. Leur longévité et leur robustesse assurent également une réduction des coûts de maintenance et de remplacement, pour un système d’irrigation plus fiable.
Sélectionner la vanne adaptée à vos besoins
La sélection de la vanne PE adaptée à votre installation d’irrigation dépend de plusieurs données. Tout d’abord, il est essentiel de vérifier le diamètre du tuyau avec lequel la vanne sera utilisée. Les vannes PE sont disponibles dans différents diamètres, notamment pour les tuyaux de Ø16 mm à Ø20 mm pour lequel il est important de choisir une vanne qui s’adapte parfaitement à votre système. Ensuite, considérez le type de raccordement nécessaire. Les vannes peuvent être filetées pour obtenir une connexion directe avec d’autres éléments du système, ou cannelées, offrant une installation sur des tuyaux flexibles. Une bonne adéquation entre la vanne et les autres composants de votre système garantit une étanchéité optimale et permet d’éviter les fuites.
Si vous devez travailler avec une commande manuelle, optez pour des vannes à poignée qui permettent d’ajuster facilement le débit selon les besoins des cultures. Pour une gestion plus automatisée, envisagez des vannes qui peuvent être intégrées dans un système d’irrigation automatisé.
Analyse des composants : goutteurs auto-régulants et anti-vidange
Le système goutte-à-goutte permet d'installer un certain nombre de dispositifs pour faire sortir un débit d’eau défini à chaque goutteur.
- Goutteur auto-régulant : Il délivre toujours le même débit d'eau (par exemple 2 l/h ou 4 l/h), quelle que soit la pression dans le tuyau (dans une certaine plage, souvent entre 1 et 4 bars). Avantage : si la parcelle est en pente ou si plusieurs goutteurs sont loin de la source, chacun recevra exactement la même quantité d'eau. Fonction principale : compensation de pression.
- Goutteur anti-vidange : Il possède une valve qui retient l'eau dans le tuyau lorsque l'irrigation s'arrête, tant que la pression descend sous un certain seuil (par exemple 0,2 bar). Cela évite que les tuyaux se vident complètement entre deux arrosages, ce qui empêche que l’eau mette longtemps à ressortir au démarrage suivant, réduit le stress hydrique sur les plantes et évite l’entrée d’air ou de boues dans le réseau. Fonction principale : maintenir le réseau plein.
Beaucoup de goutteurs modernes combinent auto-régulation + anti-vidange dans un même modèle, ce qui est très fréquent en goutte-à-goutte enterré ou sur terrain en pente.
Raccorder le Plymouth (Fonctionnement du raccord PE).
Calcul du débit et gestion de l’eau
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Ouvrez votre robinet pendant une minute et observez votre compteur d’eau. Cela vous donnera votre débit d’eau par minute que vous pouvez injecter dans votre circuit d’arrosage. Pour plus de précision, laissez tourner l’eau au moins 10mn, et faites votre division par 10. Cela limite les erreurs.
Pour estimer le débit de chaque goutteur, il faudra calculer le débit de votre installation d’irrigation, puis diviser par le nombre de goutteur. Partons du principe que vous avez 12 litres par minute en débit moyen. Si vous avez un circuit de 20 mètres avec un goutteur tous les 30 cm, vous avez en moyenne 66 goutteurs. Cela signifie que vous arrosez en moyenne 180 mL d’eau par minute à chaque goutteur. 5L = 5000ml. 5000/180 = 27,77 minutes.
Avantages du système goutte-à-goutte pour le potager
Un système de goutte-goutte est un réseau de tuyau, souvent à la surface des zones de culture. En maîtrisant bien votre réseau d’irrigation vous pouvez arroser tous vos légumes sans gaspiller d’eau. En comparaison avec un arrosage à l’arrosoir ou au tuyau, c’est de sacrés économies d’eau sur la saison. L’arrosage au goutte-à-goutte permet d’éviter le gachis d’eau, mais aussi d’apporter précisément à chaque plante ses besoins en eau.

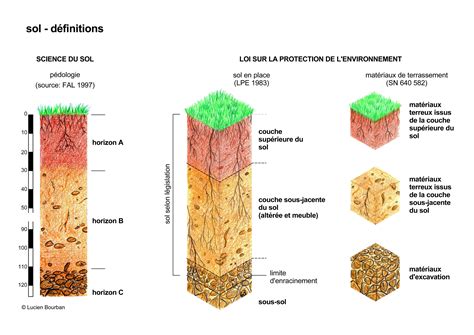

Chaque goutte-à-goutte, en fonction du débit et de la texture de votre sol, va arroser 30 à 60 cm autour du goutteur. Ces données varient énormément en fonction du sol. L’eau à tendance à plonger en sol sableux et rester plus en surface en sol argileux. Les plantes vont donc développer leur système racinaire autour de cette zone irriguée. Si cette dernière est faible, la plante aura un système racinaire peu développé. En limitant les arrosages en début de saison, on encourage donc les plantes à développer leur système racinaire en profondeur et en largeur.
Installation et planification du réseau

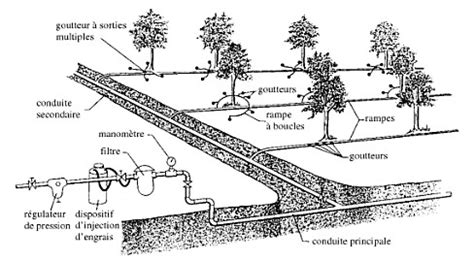

La première étape de l'installation d'un système d'arrosage goutte à goutte est la planification. Vous devrez également décider de la quantité d'eau dont vos plantes ont besoin et de la fréquence à laquelle elles doivent être arrosées. Pour préparer l’installation, un plan n’est pas obligatoire mais il aide à déterminer avec précision les points et les différentes zones d’arrosage, choisir le type de goutteurs selon les plantations, évaluer la longueur du tuyau principal, des tuyaux secondaires ou des capillaires ainsi définir au plus juste les accessoires.
Mettre en place un réducteur de pression est obligatoire car le système goutte à goutte fonctionne avec une pression de 1 à 1,5 bars. Il s’installe directement au nez du robinet ou si l’installation est automatisée, après le programmateur. Avec une pompe de puits, le réducteur de pression s’installe après l’électrovanne qui dessert l’arrosage goutte à goutte si la nourrice est près du lieu d’arrosage ou au plus près de l’endroit à arroser.
Matériel et maintenance
Le tuyau adapté au système de goutte-à-goutte est conçu pour les basses pressions (3 bars maximum) et généralement anti-algues. Il constitue la base du réseau, le tuyau principal sur lequel sont raccordés les accessoires d’arrosage. Choisir le bon diamètre pour le tuyau principal est crucial, car c’est de lui que va dépendre le débit d’eau dans le circuit. Un tuyau de 16 mm donne 600 l par heure, un tuyau de 20 mm donne 930 l par heure, un tuyau de 25 mm donne 1400 l par heure.
Les raccords d’irrigation incluent les raccords cannelés, les plus basiques, pour une pression de 2 bars maximum ; les raccords goutte à goutte à bague, très faciles à installer et offrant une étanchéité parfaite aux tuyaux de 16 et 20 mm ; et les raccords à compression, prévus pour les réseaux à forte pression.
Le programmateur est le point de départ d’un arrosage au goutte-à-goutte, installé sur le robinet de sortie d’eau du réseau comme d’un récupérateur. Au départ il était obligatoire d’avoir une prise électrique à proximité ou d’y mettre des piles, aujourd’hui les modèles alimentés par l’énergie solaire se multiplient. Tout comme les modèles que vous pouvez piloter à distance via votre smartphone. L’installation d’un arrosage goutte à goutte pour le potager peut se faire en surface ou bien enterré, et cela convient également à un potager surélevé. L’arrosage goutte à goutte du potager est une solution particulièrement avantageuse, tant pour le jardinier que pour les plantes elles-mêmes, et qui en plus permet une économie substantielle d’eau.
