Dans le monde industriel, la gestion de l'air et des particules est une préoccupation majeure. Qu'il s'agisse de transporter des matériaux combustibles comme la sciure et les copeaux de bois, d'évacuer des gaz nocifs, ou de maintenir un environnement de travail sain, les ventilateurs centrifuges jouent un rôle crucial. Ces équipements, souvent discrets mais d'une efficacité redoutable, sont au cœur de nombreux processus, assurant la sécurité, la productivité et la conformité aux normes environnementales. Cet article explore en détail leur fonctionnement, leurs applications spécifiques, notamment dans le secteur du bois, et présente une gamme variée de solutions adaptées aux besoins industriels les plus exigeants.
Le Principe de Fonctionnement du Ventilateur Centrifuge

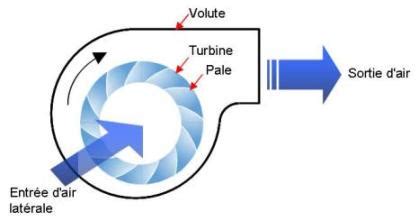

Un ventilateur centrifuge est un appareil qui aspire l'air axialement, c'est-à-dire dans l'axe du moteur, et le refoule perpendiculairement, radialement. Ce mouvement est rendu possible par une roue à aubes mise en rotation par un moteur. L'air, aspiré par le centre de la roue, est projeté vers l'extérieur par la force centrifuge. Cette projection génère une augmentation de la pression, permettant ainsi de déplacer l'air à travers des réseaux de conduits, de surmonter les résistances et d'atteindre des débits importants. La conception de la roue, avec des aubes recourbées vers l'arrière, est particulièrement efficace pour optimiser le rendement et minimiser la consommation d'énergie.
Les ventilateurs centrifuges sont particulièrement adaptés au transport de sciure et de copeaux de bois. Leur capacité à générer une pression suffisante permet de déplacer ces particules sur des distances variables, depuis les machines de transformation du bois jusqu'aux points de collecte ou de traitement. Ces ventilateurs atteignent des débits considérables, allant de 2 500 à 75 000 m³/h, selon les modèles, offrant ainsi une flexibilité d'application pour des ateliers de toutes tailles.
Applications Spécifiques dans l'Industrie du Bois
Le secteur de la menuiserie et de la transformation du bois est un domaine où l'utilisation de ventilateurs centrifuges est omniprésente. Le travail sur des machines à bois est source de poussières et de copeaux qu'il est nécessaire de filtrer et de récupérer. Les systèmes d'extraction et d'aspiration des copeaux permettent de maintenir votre atelier et son air ambiant propres, et surtout d'aider à protéger les voies respiratoires des opérateurs.
Les systèmes d'aspiration de poussière de bois centralisés sont conçus pour la séparation et la filtration des copeaux, sciures et poussières de bois dans les installations centralisées d'aspiration sur machines à bois. Ces systèmes sont essentiels pour garantir un environnement de travail sécurisé et conforme aux réglementations sanitaires. Ils permettent de capter les particules à la source, évitant ainsi leur dispersion dans l'air ambiant.
Un exemple concret est le ventilateur centrifuge MEC 562/4 N4A, à simple ouïe et équipé d'un entraînement direct. Il est spécifiquement conçu pour le transport de sciure, copeaux de bois et plastiques, mais trouve également des applications dans le séchage et dans les usines chimiques. Le boîtier de ce ventilateur est fabriqué en tôle d'acier avec un primaire de cataphorèse et un vernis polyuréthane, offrant une bonne résistance à la corrosion. La roue, quant à elle, est dynamiquement équilibrée et équipée d'aubes recourbées vers l'arrière, en tôle d'acier protégée par un vernis anti-corrosion polyuréthane. Ce type de ventilateur est conçu pour un fonctionnement continu, supportant des températures d'air transporté allant de -20 à +60 °C, et est équipé d'un moteur IE3 à haut rendement, synonyme d'efficacité énergétique.
Le ventilateur centrifuge TPA 451, avec un débit de 5140 m³/h et une pression de 3494 Pa, est également une référence pour le transport de particules de bois. Il illustre la capacité de ces équipements à gérer des flux importants avec une pression significative, nécessaire pour des systèmes d'aspiration performants sur machines à bois.
Gestion des Poussières et Filtration : Les Dépoussiéreurs

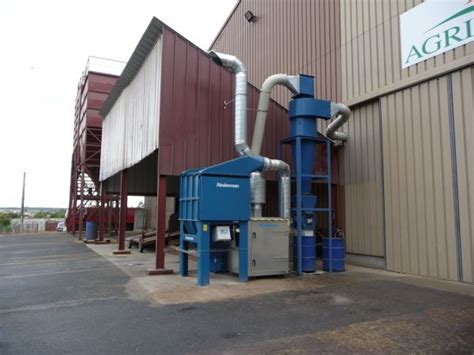

Au-delà du simple transport, la gestion des poussières fines est une autre application majeure des technologies de ventilation. Les dépoussiéreurs jouent un rôle primordial dans la purification de l'air industriel. Le JETLINE® K est un dépoussiéreur à décolmatage automatique par air comprimé, conçu pour fonctionner en continu et offrir une filtration maximale, particulièrement efficace pour les poussières fines. De même, le JETLINE® CH utilise des poches filtrantes horizontales décolmatées par injection d'air comprimé. Les éléments filtrants sont constitués de poches horizontales en feutre aiguilleté, montées sur des supports rigides traités anticorrosion, garantissant une grande durabilité et une filtration performante.
Les dépoussiéreurs Neumatic® sont également des systèmes à décolmatage automatique par injection d’air comprimé. Ils sont conçus pour être intégrés dans des installations d'aspiration centralisée hautes performances, assurant une filtration efficace même sous forte dépression, atteignant jusqu'à 3 000 daPa. Ces centrales d'aspiration, comme la Neumatic® JK8, sont compactes et robustes, équipées d'un dépoussiéreur moderne destiné à assurer une filtration performante. Elles sont également adaptées pour éliminer les déchets continus ou discontinus dans les ateliers, combinant aspiration et filtration en une seule unité.
Solutions de Ventilation et d'Amélioration de l'Air
Les besoins en matière de ventilation ne se limitent pas au transport de particules. L'amélioration de la qualité de l'air dans les environnements de travail est également une priorité. Le DELTOLE® est un capteur de brouillard d'huile spécifiquement conçu pour purifier et assainir l'air aux postes de travail. En réduisant la présence de brouillards d'huile, il diminue les risques d'incendie et de chutes, contribuant ainsi à améliorer la productivité.
Les bras d’aspiration orientables articulés sont des matériels simples à installer qui permettent d'améliorer les conditions de travail en captant à la source toutes sortes de polluants : gaz, vapeurs, fumées, poussières, brouillards, odeurs, et autres contaminants. Leur flexibilité d'utilisation les rend idéaux pour une large gamme d'applications ponctuelles dans divers ateliers.
Pour les grands volumes, le ventilateur hélicoïde Projectair® sur pied est très maniable et s'impose pour la ventilation de grands espaces tels que les halls, hangars et entrepôts. Il est également utilisé pour le refroidissement de chambres en défournement dans des industries comme la briqueterie ou la céramique. Le ventilateur hélicoïde Nylair® est une autre solution polyvalente. Disponible en version murale et avec une large gamme de débits (1000 à 35000 m³/h), il est très robuste, doté d'une protection anticorrosion et peut être installé directement dans une gaine, le rendant idéal pour une utilisation dans les conditions les plus difficiles. Sa roue en thermoplastique inoxydable renforce sa résistance.
Découvrez tous les avantages de l'aspiration centralisée.
Refroidissement et Climatisation Industrielle
Dans certains environnements de travail, la chaleur peut devenir un facteur limitant pour la productivité. Les climatiseurs industriels mobiles par évaporation offrent une solution efficace et écologique. Un modèle capable d'assurer un débit de 8 000 m³/h d'air rafraîchi ne nécessite aucun raccordement extérieur. Ces climatiseurs fonctionnent sans fluide frigorigène, en utilisant uniquement des processus naturels basés sur le principe du refroidissement adiabatique. L'évaporation d'une faible quantité d'eau prélève la chaleur de l'air ambiant, provoquant ainsi son refroidissement. Cette technologie représente une alternative durable et économique aux systèmes de climatisation traditionnels.
Ventilateurs Centrifuges pour Applications Spécifiques et Zones ATEX
Certaines applications industrielles nécessitent des équipements répondant à des normes de sécurité strictes, notamment dans les zones où des atmosphères explosives peuvent être présentes (zones ATEX). Le ventilateur centrifuge Cobra® est spécialement conçu pour répondre à la majorité des problèmes de ventilation de fosses, cuves, citernes, caves, puits, foudres et locaux. Il s'agit d'un ventilateur centrifuge portable, léger, robuste et maniable, certifié ATEX. Sa roue et sa volute sont fabriquées en alpax AS 13, un matériau résistant, et sa maniabilité lui permet de s'adapter aux opérations les plus diverses d'assainissement. Ce type de ventilateur est souvent équipé d'un moteur 3X230X400V - IP 55 - Classe F, garantissant une protection adéquate contre les poussières et l'humidité. D'autres ventilateurs centrifuges d'extraction, conçus en polypropylène, sont spécifiquement étudiés pour l'extraction de gaz corrosifs ainsi que d'air humide ou vicié, offrant une résistance accrue aux environnements chimiques agressifs.
L'Importance du Débit et de la Pression
Lors du choix d'un système de ventilation, le débit horaire et la pression sont deux caractéristiques centrales et déterminantes. Leurs performances sont directement liées. Comme mentionné précédemment, plus le système d'aspiration est éloigné de la machine, plus le débit d'air initial diminue. C'est pourquoi il est crucial de dimensionner correctement le ventilateur et le réseau de conduits pour maintenir un flux d'air suffisant et une pression adéquate sur toute la longueur.
Par exemple, un ventilateur industriel doit pouvoir réaliser l'aspiration par un tuyau de 50 mm et le refoulement par un tuyau de 50 mm, avec un volume minimum de 2000 m³/h et supporter une pression de 1,5 bar. Ces spécifications techniques, souvent demandées par les professionnels, illustrent la nécessité d'équipements robustes et performants capables de répondre à des contraintes opérationnelles précises.
Centrales d'Aspiration et Systèmes Modulaires
Pour les ateliers nécessitant une aspiration centralisée sur plusieurs machines, des centrales d'aspiration performantes sont disponibles. Ces unités, comme la Neumatic® JK8, sont conçues pour assurer une filtration performante sous forte dépression. Elles sont équipées d'un groupe déprimogène adapté au nombre de prises en fonctionnement, garantissant une aspiration optimale sur chaque point d'utilisation.
Il est également possible de composer sa propre configuration d'aspiration grâce à des systèmes modulaires. Ces solutions comprennent des turbines aspirantes, qui peuvent être considérées comme des dispositifs d'aspiration similaires à un aspirateur à copeaux, mais sans sacs filtrants ni récupération intégrée. Elles sont plus modulaires et permettent de créer une installation sur mesure, ou de compléter un système d'aspiration existant.
Ces turbines peuvent être proposées en tension monophasée 230 V ou triphasée 400 V, et disposent d'une, deux, trois ou quatre entrées pour le raccordement simultané de plusieurs machines. Une turbine d'aspiration se compose d'un cadre en tôle d'acier protégeant une turbine entraînée par un moteur, le tout monté sur un socle. Une bouche d'entrée est reliée à la machine via un tuyau, et une bouche de sortie est connectée à un sac ou bac de récupération.
Les avantages d'une turbine d'aspiration résident dans sa compacité, permettant une installation murale ou au plafond, idéale pour les petits ateliers manquant d'espace au sol. Elle peut également servir de relais à un aspirateur principal pour le convoyage de copeaux sur de longues distances. Des systèmes de démarrage simultané peuvent être installés pour lancer la turbine automatiquement avec la machine à bois ou l'aspirateur principal, offrant un confort et un gain de temps considérables.
Choisir entre Turbine et Aspirateur à Copeaux
Le choix entre une turbine et un aspirateur à copeaux dépend de l'utilisation prévue et de l'espace disponible. Une turbine est plus adaptée lorsque l'on souhaite une solution modulable et peu encombrante. Il faut cependant prévoir la récupération des copeaux les plus lourds soit directement en sortie, soit au bout d'un tuyau raccordé à un bac. Les aspirateurs classiques, quant à eux, peuvent offrir des capacités de filtration de poussières fines supérieures grâce à des cartouches filtrantes, là où les turbines peuvent nécessiter un système de filtration d'air complémentaire.
L'Extraction d'Air pour le Renouvellement et l'Évacuation
Au-delà de la gestion des poussières, l'extraction d'air est essentielle pour le renouvellement de l'air ambiant et l'évacuation des polluants ou de l'air chaud. L’Extractair C est une tourelle d’extraction d’air conçue pour un montage en toiture, assurant une évacuation efficace d’air chaud et vicié et un renouvellement de l’air. L’Extractair® remplit une fonction similaire, se montant également en toiture pour l'assainissement, le renouvellement d'air, l'évacuation de polluants ou d'air chaud, et le brassage de l'air. Ces solutions contribuent à maintenir un environnement de travail sain et confortable.
Les ventilateurs centrifuges sont donc des composants essentiels pour assurer une bonne ventilation et une évacuation efficace des fumées, poussières, gaz ou vapeurs nocives générées par les machines et processus industriels. Leur polyvalence, leur robustesse et leur capacité à s'adapter à des environnements et des exigences variés en font des équipements indispensables dans de nombreux secteurs d'activité.
