L'entretien d'un tracteur tondeuse, et plus particulièrement de son système de coupe, est une opération technique qui demande une compréhension précise des composants mécaniques. Les tracteurs tondeuses Rally, comme de nombreuses machines de motoculture, reposent sur une architecture complexe où le carter de coupe joue un rôle central. Pour garantir une tonte nette et prolonger la durée de vie de votre équipement, il est indispensable de maîtriser le fonctionnement de chaque organe, du palier de lame à la courroie de transmission.
Les composants essentiels du système de coupe
Le carter de coupe est le cœur de votre machine. Il abrite les éléments rotatifs qui permettent le broyage ou l'éjection de l'herbe. Parmi les pièces les plus sollicitées, on trouve :
- Les paliers de lame : Ces pièces assurent la rotation des lames. Qu'il s'agisse de modèles à 5 ou 6 étoiles, le palier doit être parfaitement lubrifié. Un palier défectueux peut entraîner des vibrations excessives, endommager le plateau et nuire à la qualité de la tonte.
- Les lames : Qu'elles soient soufflantes ou mulching, les lames doivent être régulièrement affûtées. L'utilisation de lames de qualité, adaptées à votre modèle, est cruciale pour obtenir une finition propre.
- Les poulies et courroies : La transmission de la puissance du moteur vers le carter se fait via des courroies trapézoïdales, souvent renforcées au Kevlar pour une résistance accrue à la chaleur et aux contraintes mécaniques. Les poulies de guidage et tendeurs garantissent que la courroie reste en place et sous tension constante.
comment changer la courroie de coupe sur un minirider mtd 76 ou CUB cadet
L'importance de la maintenance préventive
Un entretien annuel simple peut limiter considérablement le remplacement des pièces détachées. Les courroies de tracteurs et d’autoportées sont particulièrement contraintes. Chaleur excessive (jusqu’à plus de 70°c), contrainte physique… elles sont mises à rude épreuve. En nettoyant la partie des poulies située au-dessus du plateau de coupe vous limiterez l’exposition à la chaleur.
Le plateau de coupe est également sollicité, le nettoyage après chaque tonte limitera la corrosion due aux acides de l’herbe coupée. Les lames de tracteur doivent être affûtées et bien rectilignes de manière à ne pas endommager le mandrin ou le palier de lame complet. L'utilisation de peinture aérosol spécial carter permet de protéger le métal contre l'oxydation précoce.
Identification des pièces et recherche de références
Pour trouver la pièce détachée adéquate, la méthode de recherche la plus fiable consiste à identifier la plaque constructeur. Celle-ci est située sous le siège ou à proximité de celui-ci. Que vous possédiez un tracteur MTD, GGP, Castelgarden, ou Rally, cette plaque est toujours située à cet emplacement. Y figure la marque, le modèle et le numéro de série ou année de production.
Il est important de noter que les fabricants sont peu nombreux en motoculture, mais ces derniers représentent une multitude de marques. C’est la raison pour laquelle vous pouvez avoir une courroie MTD qui sera compatible avec un tracteur Bestgreen, ou encore une lame GGP qui correspondra à une lame d’autoportée B Power ou encore Stiga. En recherchant la plaque constructeur située près du siège et en indiquant les informations dans notre moteur de recherche, vous limiterez considérablement le risque d’erreur.
Optimisation des performances de coupe
Le choix des composants influence directement le résultat final sur votre gazon. L'installation de lames mulching, par exemple, permet de transformer l'herbe en un engrais naturel fin. Si votre carter dispose d'un obturateur mulching, assurez-vous qu'il est correctement fixé à l'aide des sangles d'attache d'origine.
Pour les utilisateurs intensifs, le remplacement des courroies standards par des modèles renforcés en Kevlar est un choix judicieux. Ces courroies, comme la 5LK350 ou la 4LK510, offrent une longévité supérieure et évitent les glissements lors des phases de tonte dense. L'ajout d'un anti-glissant pour courroie peut également prévenir l'usure prématurée et maintenir une adhérence optimale sur les parois des poulies.
Gestion des pannes courantes et dépannage
Si les lames restent inactives alors que le moteur tourne, le problème est généralement lié à la transmission. Une courroie coupée ou des poulies grippées peuvent être à l'origine de ces problèmes. Pour cette analyse de panne, il conviendra de procéder par élimination. La partie cycle est à surveiller si le moteur démarre mais que les lames restent inactives ou que les roues ne tournent pas.
En cas de remplacement de pièces, privilégiez toujours les composants d'origine. Les pièces détachées Rally, par exemple, sont conçues pour répondre aux exigences techniques spécifiques de chaque modèle. Le recours à des pièces adaptables de qualité médiocre peut entraîner des dommages collatéraux sur l'axe de transmission ou le plateau de coupe lui-même.
Structure et mécanique du carter de coupe
Un carter de coupe est une structure en acier embouti ou soudé qui doit maintenir une rigidité parfaite pour assurer un flux d'air optimal. La géométrie interne du carter influence la capacité de ramassage ou de mulching de la machine. Les roulements internes des paliers de lame sont des pièces d'usure protégées par des joints spi qui empêchent l'humidité et la poussière de pénétrer le mécanisme.
Lors du démontage pour entretien, il est recommandé de vérifier l'état des goupilles, des tringles de suspension et des pivots. Un mauvais réglage de la hauteur du plateau, souvent dû à une usure des tringles de suspension avant, peut provoquer un scalpage de la pelouse ou une coupe inégale. Le remplacement par des packs complets, incluant goupilles, pivots et tringles, permet de restaurer la géométrie d'origine de la machine.
L'influence des composants périphériques sur la coupe
Outre les éléments rotatifs, d'autres composants jouent un rôle crucial dans le maintien du carter. Les roulettes anti-scalp, par exemple, protègent le plateau contre les chocs avec le sol sur les terrains irréguliers. Leur bon fonctionnement est essentiel pour éviter que le carter ne s'enfonce dans le sol lors des virages ou sur des bosses.

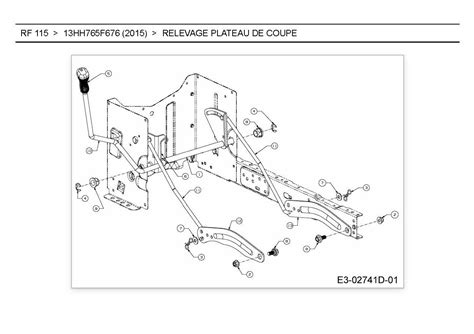

De même, le système de relevage, composé de câbles et de poulies de guidage, doit être maintenu en parfait état. Un câble de relevage détendu ou une poulie de guidage usée rendra l'utilisation de la machine pénible et imprécise. Il est conseillé de vérifier périodiquement la tension du câble et de lubrifier les points de pivot pour garantir une souplesse de mouvement constante.
La gestion de l'énergie et de la transmission
La puissance moteur est transmise au carter de coupe par l'intermédiaire d'une double poulie moteur. Cette pièce, souvent en acier, doit être parfaitement alignée avec les poulies de palier pour éviter que la courroie ne saute ou ne s'use prématurément. Sur certains modèles, la poulie de moteur comporte deux gorges de diamètres différents, permettant de gérer des vitesses de rotation spécifiques pour la traction et la coupe.
L'utilisation d'additifs stabilisateurs dans le carburant est également une recommandation importante pour éviter l'encrassement du carburateur, ce qui pourrait provoquer des instabilités de régime moteur. Un régime moteur irrégulier se traduit directement par une perte de puissance au niveau des lames, affectant la qualité de la coupe.
Maintenance avancée : du nettoyage à la restauration
La peinture du carter de coupe n'est pas qu'une question d'esthétique. Une peinture de haute qualité, comme le noir satiné spécial carter, forme une barrière protectrice contre la corrosion. L'herbe coupée, riche en acides organiques, est extrêmement corrosive pour l'acier. Un carter propre et bien peint durera indubitablement plus longtemps.
Lors des opérations de maintenance lourde, comme le remplacement d'un carter nu, il est impératif de transférer les composants avec soin. Les vis autoforeuses, les rondelles freins et les clavettes doivent être remplacées si elles présentent des signes de fatigue. L'utilisation d'outils adaptés, notamment pour le serrage des vis de lame, est indispensable pour garantir la sécurité de l'utilisateur.
L'importance de la documentation technique

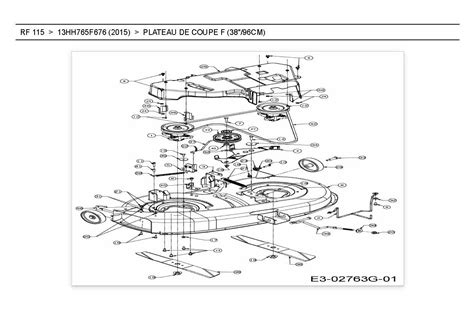

Disposer de la documentation technique ou d'une vue éclatée propre à votre modèle Rally est un atout majeur. Ces documents permettent de visualiser l'empilement des pièces, le sens de montage des lames et la position exacte des rondelles de sécurité. Dans le cas d'un palier de lame, par exemple, le respect de l'ordre de montage des roulements et des entretoises est vital pour éviter le jeu mécanique.
Les experts techniques recommandent de conserver un historique des interventions. Noter les références des pièces remplacées (paliers, courroies, lames) facilite grandement les futures commandes. En cas de doute, le recours à un service technique spécialisé permet d'obtenir des conseils avisés sur la compatibilité des pièces, notamment lors de l'adaptation de composants entre différentes marques du même groupe industriel.
Évolution des technologies de coupe
Les systèmes de coupe ont évolué pour répondre à des besoins de plus en plus exigeants. Le passage de la simple éjection latérale au mulching haute performance a nécessité le développement de lames aux profils spécifiques, conçues pour créer une dépression d'air sous le carter. Ces lames, souvent appelées "soufflantes", optimisent le flux d'air pour une coupe uniforme et une éjection sans bourrage.
Les matériaux utilisés ont également progressé. Les paliers en aluminium injecté, plus légers et mieux dissipateurs de chaleur, remplacent avantageusement les anciens modèles en acier embouti. L'intégration de graisseurs sur les paliers permet une maintenance simplifiée et une longévité accrue des roulements internes.
Analyse des contraintes mécaniques sur le carter
Le carter de coupe subit des contraintes multidirectionnelles. Lors de la rencontre avec un obstacle, l'énergie est transmise brutalement à l'axe de lame. C'est pourquoi les supports de lame et les clavettes sont conçus comme des éléments fusibles : en cas de choc violent, ils se déforment ou se rompent pour protéger le vilebrequin du moteur.
Il est impératif de ne jamais remplacer ces éléments par des pièces rigides non conformes. Le remplacement systématique des clavettes ovales ou demi-lune lors de chaque changement de lame est une pratique recommandée par les professionnels pour maintenir l'intégrité de la liaison mécanique entre l'axe et la lame.
L'entretien des systèmes de sécurité et des commandes
Le bon fonctionnement des interrupteurs de sécurité, liés à la position du plateau de coupe, est une condition sine qua non pour l'utilisation de l'autoportée. Un plateau mal enclenché ou une sécurité défaillante empêchera le démarrage ou l'engagement des lames. Ces composants électriques, bien que discrets, sont essentiels à la sécurité de l'utilisateur.
Le réglage des câbles de gaz et d'embrayage de lame doit être vérifié régulièrement. Un câble trop tendu peut provoquer une usure prématurée des gain
