La maintenance et la réparation d'un équipement motorisé, tel qu'un scarificateur équipé d'un moteur Briggs & Stratton 450e de 125cc, nécessitent une compréhension précise de ses composants. Pour les propriétaires et les techniciens, l'accès aux vues éclatées et la capacité à identifier correctement les pièces de rechange sont des atouts indispensables. Cet article propose un guide détaillé sur l'utilisation des vues éclatées pour les moteurs Briggs & Stratton, en se concentrant sur les particularités de l'identification des pièces pour le modèle 450e 125cc, bien que les principes s'appliquent à une large gamme de motorisations.
L'Importance des Vues Éclatées pour la Réparation

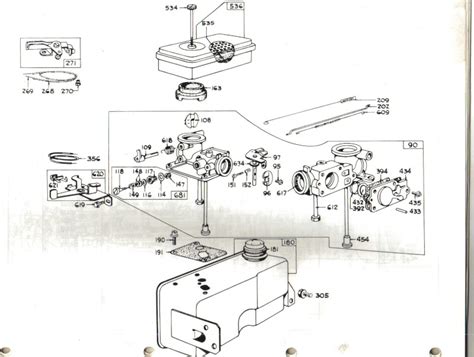

Les vues éclatées sont des diagrammes techniques qui représentent un assemblage de pièces de manière désassemblée, montrant chaque composant individuellement et sa relation avec les autres. Elles sont cruciales pour comprendre la structure interne d'un moteur et pour repérer chaque élément avec précision. Pour un moteur Briggs & Stratton, qu'il soit un 450e 125cc ou un modèle plus puissant de tracteur tondeuse, ces diagrammes sont la première étape pour toute intervention.
En consultant la vue éclatée correspondant à votre modèle de moteur, il est possible de repérer le numéro de votre pièce et d'en connaître la référence d'origine. Cette information est essentielle pour garantir que la pièce de rechange commandée est parfaitement compatible avec l'équipement. Un scarificateur, par exemple, subit des contraintes importantes et nécessite des pièces de qualité adaptées pour assurer sa longévité et son bon fonctionnement.
Accéder aux Vues Éclatées pour les Moteurs Briggs & Stratton
Pour accéder à l'ensemble des vues éclatées de votre moteur Briggs & Stratton, qu'il s'agisse d'un moteur pour tracteur tondeuse ou pour scarificateur, il est souvent nécessaire de se rendre sur des plateformes spécialisées. De nombreux sites proposent une sélection des éclatés correspondant à la majorité des motorisations. Ces ressources sont conçues pour aider les utilisateurs à trouver les numéros de pièces dont ils ont besoin pour commander des pièces de rechange pour leur équipement Briggs & Stratton.
Comment connaître l'âge de votre moteur Briggs & Stratton
Parmi les motorisations courantes pour lesquelles des vues éclatées sont disponibles, on trouve une grande variété de séries, de puissances et de configurations. Bien que le moteur 450e 125cc ne soit pas spécifiquement listé dans les exemples fournis, les catégories générales illustrent la diversité des moteurs pris en charge :
- Vues Éclatées Moteur B&S 10 à 13 cv Série 28 HP
- Vues Éclatées Moteur B&S 10,5 à 13 cv Série 21 OHV
- Vues Éclatées Moteur B&S 10,5 à 13 cv Série 28 OHV
- Vues Éclatées Moteur B&S 14 à 18 cv Twin Série 42 HP
- Vues Éclatées Moteur B&S 14,5 à 19,5 cv Série 31 OHV
- Vues Éclatées Moteur B&S 16 à 22 cv V-Twin Série 40 OHV
- Vues Éclatées Moteur B&S 21 cv Série 33 OHV
- Vues Éclatées Moteur B&S 22 à 27 cv V-Twin Série 44 OHV
- Vues Éclatées Moteur B&S 8 - 10 cv Série 25 HP
Ces exemples montrent la profondeur des informations disponibles, couvrant des moteurs à soupapes latérales (HP) et à soupapes en tête (OHV), ainsi que des configurations monocylindres et bicylindres (V-Twin, Twin). Le moteur 450e 125cc, étant un modèle courant pour les petits équipements, sera également couvert par une documentation similaire, disponible en ligne ou auprès de revendeurs agréés.
Localisation des Numéros de Modèle et de Type du Moteur
Pour télécharger et afficher la liste illustrée des pièces correcte et déterminer les numéros de pièces corrects pour votre moteur spécifique, il est impératif de trouver le numéro de modèle de votre moteur. Ce numéro est une clé d'identification unique qui permet d'accéder à la documentation précise. Un exemple de format pour ce numéro est : 12H702-0505-E1. Ce code fournit des informations sur la conception du moteur, sa taille, ses caractéristiques et ses spécifications.
Pour les moteurs Briggs & Stratton construits avant 1965, le processus d'identification peut légèrement différer, nécessitant l'utilisation du numéro de modèle conjointement avec les 4 premiers chiffres du numéro de série. Cependant, pour la majorité des moteurs modernes, y compris le 450e 125cc, le numéro de modèle complet est suffisant. Il est généralement estampillé directement sur le moteur, souvent sur le capot du ventilateur, sur le carter ou sur une étiquette métallique apposée.
Comprendre les Numéros de Référence et les Numéros de Pièces de Rechange

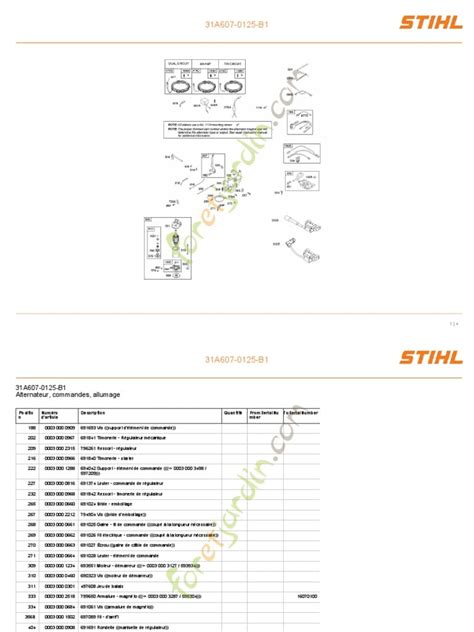

Une fois la vue éclatée et la liste illustrée des pièces localisées, il est crucial de comprendre la distinction entre les numéros de référence et les numéros de pièces de rechange. Les numéros figurant à côté des illustrations de pièces dans les listes de pièces illustrées sont appelés numéros de référence. Ces numéros comportent généralement un à quatre chiffres et sont utilisés pour localiser la pièce sur le diagramme.
Le numéro de référence est ensuite utilisé pour trouver le numéro de pièce de rechange spécifique. Ce dernier est généralement un code à six chiffres et est le numéro que vous devrez utiliser pour commander des pièces de rechange pour la réparation du moteur. Il est important de noter que, pour plus de clarté, certains documents peuvent combiner l'illustration de la pièce et la liste des numéros de pièces côte à côte. Cependant, la plupart des listes de pièces détachées exigent que l'utilisateur fasse défiler les pages d'illustration des pièces pour trouver les numéros de pièces de rechange correspondants.
Gestion des Multiples Numéros de Pièces de Rechange
Dans de nombreux cas, une pièce de moteur peut avoir plusieurs numéros de pièces de rechange spécifiques au numéro de type et/ou au numéro de code. Cette situation peut sembler complexe, mais elle est due aux modifications et améliorations apportées aux moteurs au fil du temps. Une même pièce physique peut avoir été légèrement modifiée ou fabriquée par différents fournisseurs, conduisant à des références distinctes. Il est donc essentiel de s'assurer que le numéro de pièce de rechange choisi correspond précisément au numéro de type et/ou au numéro de code de votre moteur 450e 125cc pour garantir une compatibilité parfaite.
Par exemple, si une pièce portant le numéro de référence "90" est indiquée, la commande de cette référence inclurait toutes les pièces de rechange détaillées dans le cadre (comme les références 976, 913, 106, 394, 163, etc.). Cela signifie qu'une seule référence peut regrouper plusieurs petits composants nécessaires à un assemblage complet, comme un kit de carburateur ou un jeu de joints.
Où Commander des Pièces de Rechange ?
Les pièces de moteur Briggs & Stratton sont disponibles localement auprès d'un concessionnaire agréé Briggs & Stratton. Ces concessionnaires disposent souvent d'un stock important de pièces courantes et peuvent commander des articles spécifiques si nécessaire. Ils offrent également l'expertise de techniciens formés pour aider à l'identification des pièces et à la réparation.
Des plateformes comme L'autoporté.com sont également à la disposition des utilisateurs pour établir un devis pour le remplacement d'un moteur entier ou de pièces détachées Briggs & Stratton. Ces services en ligne sont particulièrement utiles pour ceux qui préfèrent commander leurs pièces à distance et bénéficier d'une livraison à domicile. Lors de la commande, il est impératif de fournir les numéros de modèle, de type et de code de votre moteur pour s'assurer que les pièces fournies sont exactes.
Conséquences d'une Erreur d'Identification de Pièce
Une erreur dans l'identification ou la commande d'une pièce de rechange peut avoir plusieurs conséquences indésirables. Au mieux, cela entraîne un retard dans la réparation de votre scarificateur, en attendant la pièce correcte. Au pire, l'installation d'une pièce incompatible peut endommager d'autres composants du moteur, entraînant des coûts de réparation supplémentaires et potentiellement une panne plus grave. Il est donc crucial de prendre le temps nécessaire pour vérifier toutes les informations avant de finaliser une commande.
Comment connaître l'âge de votre moteur Briggs & Stratton
Par ailleurs, l'utilisation de pièces non d'origine ou de mauvaise qualité peut compromettre les performances et la durabilité du moteur. Les pièces d'origine Briggs & Stratton sont conçues et fabriquées selon des spécifications strictes pour garantir un ajustement précis et une fiabilité optimale. Pour un moteur comme le 450e 125cc, qui alimente un scarificateur, la robustesse des composants est primordiale compte tenu des conditions d'utilisation souvent exigeantes.
Processus Étape par Étape pour la Recherche de Pièces
- Localiser le Numéro de Modèle du Moteur : Trouvez le numéro de modèle (exemple : 12H702-0505-E1) sur votre moteur Briggs & Stratton 450e 125cc. Ce numéro est la clé d'entrée pour toute recherche de pièces.
- Accéder aux Vues Éclatées : Utilisez le numéro de modèle pour rechercher les vues éclatées et les listes de pièces illustrées correspondantes sur le site de Briggs & Stratton, chez un revendeur agréé en ligne, ou via des plateformes spécialisées.
- Identifier la Pièce sur le Diagramme : Repérez visuellement la pièce que vous souhaitez remplacer sur la vue éclatée. Notez son numéro de référence (le numéro à un à quatre chiffres à côté de l'illustration).
- Trouver le Numéro de Pièce de Rechange : Utilisez le numéro de référence pour localiser le numéro de pièce de rechange spécifique (le numéro à six chiffres) dans la liste des pièces. Assurez-vous de vérifier le numéro de type et/ou le numéro de code de votre moteur si plusieurs options sont présentées.
- Vérifier la Compatibilité : Confirmez que le numéro de pièce de rechange est compatible avec les spécifications exactes de votre moteur 450e 125cc. En cas de doute, n'hésitez pas à contacter un concessionnaire agréé.
- Commander la Pièce : Passez votre commande auprès d'un concessionnaire agréé ou d'une plateforme en ligne fiable. Fournissez toutes les informations d'identification du moteur pour éviter toute erreur.
Au-delà de la Réparation : L'Entretien Préventif
Bien que cet article se concentre sur l'identification et la commande de pièces pour la réparation, il est important de souligner l'importance de l'entretien préventif. Un entretien régulier de votre moteur Briggs & Stratton 450e 125cc peut considérablement réduire la fréquence des pannes et la nécessité de remplacer des pièces. Cela inclut le changement d'huile, le nettoyage ou le remplacement du filtre à air, la vérification de la bougie d'allumage et l'inspection générale des composants.
La connaissance des vues éclatées peut également être utile lors de l'entretien, car elle permet de démonter et de remonter correctement les composants. Un moteur bien entretenu non seulement dure plus longtemps, mais il fonctionne également de manière plus efficace, ce qui est crucial pour un équipement comme un scarificateur dont les performances ont un impact direct sur la qualité du travail effectué.
En somme, les vues éclatées des moteurs Briggs & Stratton, et en particulier celles du modèle 450e 125cc, sont des outils inestimables pour tout propriétaire ou technicien. Elles simplifient le processus d'identification des pièces de rechange, garantissant des réparations précises et efficaces, et contribuant à la longévité de l'équipement. L'accès à ces informations, combiné à une compréhension claire des numéros de modèle et de pièce, est la clé d'une maintenance réussie.
