L'allumage d'une motobineuse, en particulier sur des modèles comme l'Iseki AC2, est un élément crucial pour le bon fonctionnement et la fiabilité de l'appareil. Face à l'évolution des technologies et à l'usure des composants d'origine, des modifications et des ajustements peuvent s'avérer nécessaires. Cet article explore les défis courants liés à l'allumage sur les motobineuses Iseki, notamment le calage d'un système électronique et les solutions pour assurer la stabilité des composants rotatifs.

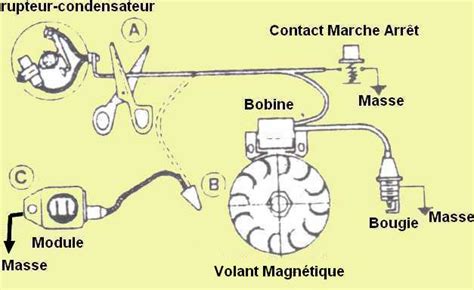

Transition de l'Allumage à Vis Platinées vers l'Allumage Électronique
Historiquement, de nombreuses motobineuses Iseki étaient équipées d'un allumage à vis platinées. Ce système, bien que fonctionnel, est souvent remplacé par un petit boîtier d'allumage électronique, offrant généralement une meilleure fiabilité et nécessitant moins d'entretien. Cependant, cette transition soulève des questions, notamment concernant le calage. Si le système d'allumage d'origine à vis platinées a été remplacé par un allumage électronique, la question de savoir comment le caler se pose, surtout pour les novices en la matière. Avec un allumage électronique, la nécessité d'une clavette pour le positionnement du volant magnétique n'est plus toujours d'actualité. En effet, sur certains allumages électroniques, la clavette peut devenir superflue, simplifiant potentiellement le montage.
Problématiques de Calage et de Stabilité de la Cloche
Un défi fréquent concerne la cloche du volant magnétique, qui peut se déformer ou dont les points d'ancrage, comme l'arbre avec une clavette et une encoche sur la cloche, peuvent s'user. Lorsque la cloche ne reste plus à sa place d'origine, cela peut entraîner des problèmes de calage et, à terme, un dysfonctionnement de l'allumage. La poulie de lancement étant fixée en bout de cloche, il est essentiel de trouver une solution pour réparer ou stabiliser cet ensemble afin d'éviter que la cloche ne se décale au fur et à mesure du lancement.
Pour remédier à la cloche qui se décale, plusieurs stratégies peuvent être envisagées. L'une des approches consiste à intercaler une rondelle frein entre l'écrou et la cloche. Si cela ne suffit pas, une rondelle plate fine (ou un morceau de tôle) de diamètre supérieur à l'écrou peut être utilisée. Après le blocage, la rondelle est rabattue à 90° sur le plat de l'écrou pour un maintien accru. En dernier recours, il est possible de coller l'écrou au bloc-presse, mais il est crucial de savoir que cette solution rendra le démontage ultérieur extrêmement difficile, voire impossible sans l'utilisation d'un chalumeau, avec les risques que cela implique. L'instabilité de la cloche est souvent due au desserrement de l'écrou qui la fixe, et il est impératif d'y remédier pour assurer la fiabilité de l'allumage. Il est parfois possible de réussir à bloquer la cloche en modifiant la façon d'attacher le support poulie, ce qui peut éviter le décalage.
Le Circuit de Coupure Moteur
Une fois l'allumage fonctionnel, la question de l'arrêt du moteur se pose. Si le fil servant à couper l'électricité a été retiré du volant magnétique, il est nécessaire de savoir où le rebrancher. Sur un allumage à rupteur, le fil qui sort du volant magnétique est essentiel pour créer l'allumage via la bobine haute tension. En reliant ce fil à la masse un court instant, on provoque une chute de tension qui entraîne l'arrêt de l'allumage.
vis platinees ou rupteurs .condensateur allumage par vis platinees ou rupteurs
Concernant le branchement précis du fil de coupure, il est recommandé de le raccorder sur la bobine (basse tension) côté "+", et l'autre côté à la masse via un interrupteur. Il est important de comprendre ce principe pour assurer un arrêt sécurisé et efficace du moteur, sans avoir à fermer l'arrivée d'essence, une méthode moins pratique et potentiellement moins sûre.
Sourcing de Pièces et de Solutions pour Allumages Obsolètes
La maintenance et la réparation des allumages de motobineuses plus anciennes peuvent être compliquées par la difficulté à trouver des pièces spécifiques. Des plateformes spécialisées, comme BartsParts, sont devenues des références pour les pièces agricoles obsolètes ou difficiles à trouver. Depuis 2017, BartsParts propose plus de 1 600 marques différentes de pièces d'origine et neuves, à des prix compétitifs. En un seul clic, il est possible de commander des pièces dans le magasin d'un partenaire. Les frais de livraison peuvent varier. Ces plateformes sont précieuses pour les propriétaires de motobineuses cherchant à prolonger la durée de vie de leur équipement en trouvant des composants de remplacement, y compris pour des systèmes d'allumage spécifiques ou des adaptations électroniques.
Considérations Techniques Approfondies
L'allumage, qu'il soit à rupteur ou électronique, repose sur la génération d'une étincelle au bon moment pour enflammer le mélange air-carburant dans le cylindre.
Allumage à Rupteur (Traditionnel)

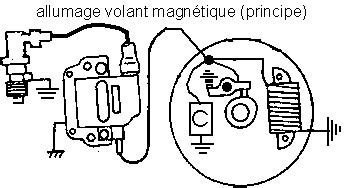

Dans un système à rupteur, le volant magnétique est équipé d'aimants qui, en tournant, induisent un courant dans une bobine basse tension. Ce courant charge un condensateur. Les rupteurs, qui sont des contacts mécaniques, s'ouvrent à un point précis de la rotation du moteur, coupant le circuit de la bobine basse tension et déchargeant le condensateur. Cette décharge crée une surtension dans la bobine haute tension, générant une étincelle à la bougie. Le calage de cet allumage est crucial et se fait en ajustant l'écartement des rupteurs et le point d'ouverture par rapport à la position du piston (généralement avant le Point Mort Haut). La présence d'une clavette sur l'arbre est fondamentale pour assurer ce calage mécanique précis.
Allumage Électronique (CDI - Capacitive Discharge Ignition)
Un allumage électronique, souvent désigné par l'acronyme CDI, fonctionne différemment. Il utilise des capteurs électroniques (souvent un capteur à effet Hall ou un capteur inductif) pour détecter la position du volant magnétique et, par conséquent, du piston. Un module électronique stocke l'énergie dans un condensateur, qui est ensuite déchargé à travers la bobine haute tension au moment opportun, générant l'étincelle. L'absence de pièces mécaniques d'usure comme les rupteurs est un avantage majeur en termes de fiabilité. Pour ces systèmes, la précision du positionnement du volant magnétique reste importante pour que le capteur puisse lire correctement les informations, mais une clavette n'est pas toujours nécessaire car le calage est géré électroniquement. Le module peut parfois être "calé" numériquement ou pré-calé en usine.
Rôle de la Clavette et du Volant Magnétique
La clavette, sur les systèmes d'allumage traditionnels, assure que le volant magnétique est toujours positionné correctement par rapport au vilebrequin. Elle est une pièce de sécurité qui empêche le volant de tourner librement sur l'arbre. Si la clavette ou son logement sont endommagés, le volant peut se décaler, entraînant un décalage de l'allumage et des problèmes de démarrage ou de fonctionnement du moteur. Sur les allumages électroniques où la clavette n'est plus nécessaire pour le calage, elle peut tout de même être présente pour garantir la bonne transmission de la puissance et la fixation du volant. La fixation robuste de la cloche et du volant magnétique est primordiale, car toute vibration ou desserrement peut altérer la synchronisation de l'allumage.
Solutions Avancées et Prévention
Pour éviter les problèmes de desserrement de la cloche, en plus des méthodes mentionnées, il est possible d'utiliser des écrous auto-freinés ou des rondelles Grower, bien que ces dernières puissent être moins efficaces que les rondelles frein ou le pliage de tôle dans des situations de fortes vibrations. Le recours à des produits de blocage de filetage de type "Loctite" est également une option, mais il faut choisir le grade approprié pour permettre un démontage ultérieur, si nécessaire. Un serrage au couple recommandé par le fabricant est toujours la meilleure approche. Si les déformations de l'arbre ou de la cloche sont importantes, le remplacement des pièces endommagées peut être la solution la plus durable.
La compréhension approfondie des mécanismes d'allumage, qu'ils soient traditionnels ou électroniques, ainsi que des méthodes de fixation et de maintenance, est essentielle pour garantir la longévité et l'efficacité des motobineuses Iseki. L'adaptabilité face aux pannes et la capacité à trouver des pièces de rechange, même obsolètes, sont des atouts majeurs pour tout propriétaire d'équipement agricole.
