L'allumage est un système fondamental pour le bon fonctionnement de tout moteur à explosion, et les motoculteurs Staub, en particulier les modèles historiques comme le PPX6 de 1962 équipé d'un moteur W239, ne font pas exception. Comprendre les composants de ce système, savoir comment les tester et identifier les pannes courantes est crucial pour tout propriétaire soucieux de maintenir son équipement en état de marche. Les problèmes d'allumage peuvent se manifester par une difficulté à démarrer, un moteur qui tourne mal, ou même une absence totale d'étincelle à la bougie.
Les Composants Clés du Système d'Allumage
Un système d'allumage classique pour un moteur de motoculteur comme le Bernard W239 se compose de plusieurs éléments interdépendants. Parmi les plus importants, on retrouve la bougie, les rupteurs (communément appelés "vis platinées"), le condensateur et la bobine d'allumage. Chacun de ces éléments joue un rôle spécifique dans la production de l'étincelle nécessaire à la combustion du mélange air-carburant.
La Bougie d'Allumage
La bougie est l'élément final où l'étincelle est générée. Pour un fonctionnement optimal, l'état et l'écartement des contacts de la bougie sont primordiaux. Le jeu entre les électrodes doit être compris entre 0,4 et 0,5 mm. Un encrassement, une usure excessive ou un écartement incorrect peuvent empêcher la formation d'une étincelle efficace, voire l'absence totale d'étincelle. Il est important de vérifier l'état et la propreté des contacts de la bougie.
Les Rupteurs (Vis Platinées)
Les rupteurs sont des contacts mécaniques qui s'ouvrent et se ferment au rythme de la rotation du moteur, interrompant le courant primaire de la bobine et provoquant une haute tension. Leur état, leur propreté et surtout leur écartement sont critiques. Généralement, l'écartement des contacts des rupteurs doit être entre 0,3 et 0,4 mm. Si le support des rupteurs est fendu, comme cela peut arriver, les rupteurs bougent et empêchent un fonctionnement correct, se traduisant par une très faible étincelle de temps en temps ou une absence d'étincelle. Des petits creux sur les contacts peuvent également nuire à leur efficacité.
Le Condensateur
Le condensateur, connecté en parallèle aux rupteurs, a pour fonction d'absorber l'arc électrique qui se forme lors de l'ouverture des rupteurs. Il permet ainsi de protéger les contacts des rupteurs de l'usure prématurée et d'améliorer la qualité de l'étincelle. Un condensateur défectueux peut entraîner un arc excessif aux rupteurs et une étincelle faible à la bougie.
La Bobine d'Allumage
La bobine d'allumage est un transformateur qui convertit la basse tension du circuit primaire en une haute tension (plusieurs milliers de volts) nécessaire pour créer une étincelle à la bougie. Un fil allant au rupteur coupé, comme cela a été constaté, empêche la bobine de fonctionner correctement. La recherche d'une bobine pour un moteur W239 ou équivalent est une étape nécessaire en cas de défaillance avérée.
Diagnostic des Pannes d'Allumage
Face à un motoculteur qui refuse de démarrer ou qui présente des signes de faiblesse à l'allumage, une approche méthodique est essentielle pour identifier la source du problème.
Vérification Initiale et Test Général
En premier lieu, il est recommandé de vérifier l'état et l'écartement des contacts de la bougie (jeu entre 0,4 et 0,5 mm). Ensuite, il faut s'assurer de l'état, la propreté et l'écartement des contacts des rupteurs (généralement entre 0,3 et 0,4 mm). Il est également crucial de vérifier l'état et la qualité des connexions du fil sur la magnéto et sur la bougie pour ne pas avoir de pertes de courant en ligne ou d'étincelle qui se produirait ailleurs qu'aux électrodes de la bougie si le fil ou les connexions sont défectueux. Enfin, le calage de la magnéto sur le moteur est une valeur d'avance à rechercher dans la notice d'utilisation et d'entretien du moteur.
Pour un test simple et général, il est possible de déposer la bougie de la culasse, de la maintenir à la masse sur le moteur et de brancher le fil de bougie. En faisant tourner le moteur à la manivelle, une étincelle doit se produire à la bougie tous les 2 tours de manivelle. Si aucune étincelle n'est visible à la bougie, alors il faudra intervenir sur les composants internes de la magnéto. Dans ce cas, un électricien auto est souvent indiqué pour réaliser cette intervention.
Tester Spécifiquement la Bobine d'Allumage
Pour tester uniquement la bobine, une manipulation simple peut être effectuée, en complément de la méthode générale. En partant du principe que la bougie est neuve et le fil de bougie en parfait état, il faut démonter la bougie de sur la culasse, mais la laisser branchée électriquement à la bobine. Ensuite, faire toucher le culot de la bougie à la masse du moteur.
Au niveau de la bobine d’allumage, il est nécessaire de débrancher le petit fil qui arrive du rupteur. Puis, prendre une source de tension en 6V environ. Brancher la masse de cette source à la masse du moteur. Ensuite, avec le Plus de cette source, venir au contact du petit fil libre de la bobine. À chaque connexion/déconnexion d’avec ce fil, il doit y avoir une étincelle à la bougie. Si ce n’est pas le cas, la bobine est hors service (HS). Si une étincelle se produit, alors, il est probable que seul l'ensemble rupteur/condensateur ait besoin d'être changé. Cette méthode est très utile si vous n'avez pas d'étincelle après avoir effectué la validation de l'allumage.

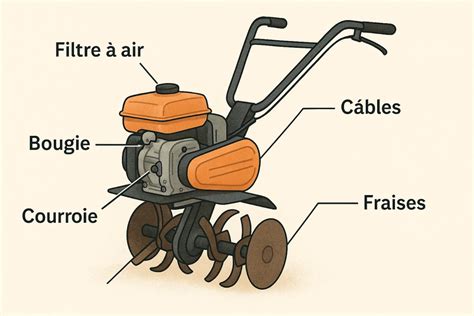

Comment réparer un motoculteur qui ne fonctionne plus ? Tuto pour réparer une motobineuse
Spécificités des Magnétos Bernard Moteurs
Sur les moteurs Bernard, il est courant de trouver des magnétos rotatives. Les informations générales mais aussi spécifiques pour les magnétos de moteurs Renault 4 cylindres sont disponibles sur le Forum ATR à la rubrique "Conseils pratiques" et au sujet "les galères d'une magnéto", ce qui peut fournir des pistes de dépannage pour des systèmes similaires.
Démontage et Accès aux Composants Internes

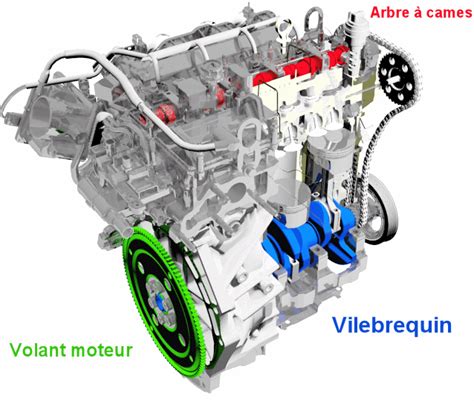

Pour accéder aux rupteurs et au volant moteur sur un motoculteur Staub, un démontage minutieux est nécessaire. Un propriétaire d'un Staub PPX6 a décrit une méthode pour démonter la partie basse du lanceur afin de sortir le volant et accéder au rupteur. Il est conseillé de mettre un carré sous le volant pour le bloquer (sans enfoncer trop fort pour ne pas abîmer le couvercle de vis platinées) et une pince bloc ou étau autour de "l'écrou". Ensuite, il faut dévisser dans le sens anti-horaire. Sous l'écrou, une rondelle élastique est présente. Pour enlever le volant, il suffit de taper en dessous avec un jet de bronze ou un morceau de bois dur, car le volant et l'arbre ont un cône.
Problèmes Courants et Solutions
Un scénario fréquent est celui d'un moteur qui a fonctionné 40 minutes après une réparation (comme la réfection des soupapes), puis qui, après quatre mois d'arrêt, refuse de démarrer avec une très faible étincelle de temps en temps. Dans un tel cas, la découverte d'un support de rupteur fendu, entraînant le mouvement des rupteurs, est une cause directe du problème. Le remplacement ou la réparation du support des rupteurs, ainsi que le changement d'un nouveau condensateur et la réfection des contacts des vis (élimination des petits creux), sont des étapes essentielles. Un fil allant au rupteur coupé, comme cela a été constaté, nécessite le remplacement de la bobine pour moteur W239 ou équivalent.
Il est à noter que l'Amicale du Tracteur Renault (ATR) est une ressource précieuse pour les passionnés de mécanique, et que les contributions d'utilisateurs expérimentés enrichissent le forum avec des méthodes de dépannage précises.
L'Importance de la Documentation Technique
La notice d'utilisation et d'entretien du moteur est une source d'information inestimable pour connaître les valeurs spécifiques de calage de la magnéto et d'autres réglages essentiels. En l'absence de documentation spécifique au moteur (comme une plaque de baptême autre que celle du cache moteur Staub), il peut être nécessaire de rechercher des informations sur des moteurs équivalents ou de consulter des communautés en ligne dédiées aux motoculteurs anciens. Des sites d'annonces spécialisées peuvent également être utiles pour trouver des pièces de rechange difficiles à obtenir.
En somme, l'entretien et le dépannage de l'allumage d'un motoculteur Staub ancien demandent de la patience, de la méthode et une bonne compréhension des principes de base de ces systèmes. En suivant les étapes de diagnostic et en abordant chaque composant avec rigueur, il est possible de redonner vie à ces machines robustes et fiables.
