Le fonctionnement d'une machine de motoculture, qu'il s'agisse d'une motobineuse ou d'un motoculteur, repose sur une ingénierie de précision dont l'élément central est la transmission. Pour transformer l'énergie brute d'un moteur en travail mécanique utile au jardin, la machine utilise un système complexe o l'arbre de transmission joue un rôle primordial. Que ce soit par pont ou par cardan, ce composant assure la liaison vitale entre la puissance motrice et les outils de travail du sol.
Les deux grandes catégories de transmission
Deux grandes catégories de transmission se trouvent dans le motoculteur selon la motorisation et le type de la machine. La première est la transmission aux roues et/ou aux fraises par pont via une courroie ou une chaîne. La seconde est la transmission aux outils par cardan avec prise de force.

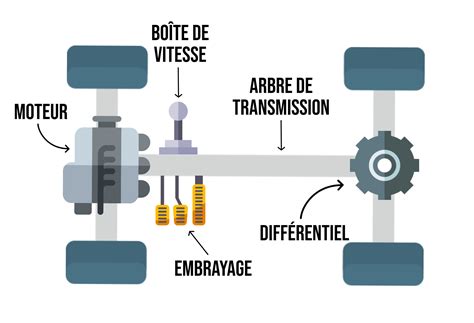

La transmission par pont est installée sur la motobineuse électrique (entraînement des fraises), la motobineuse thermique (entraînement des fraises et des roues motrices) et le motoculteur thermique (entraînement des roues motrices). Dans ce système, la transmission primaire du mouvement moteur se fait grâce à une courroie ou une chaîne qui entraîne un arbre de transmission. En sortie de l’arbre de transmission, une boîte de vitesses peut être présente afin de disposer de plusieurs rapports en marche avant et en marche arrière. L’arbre de transmission se termine par une vis sans fin qui assure un renvoi d’angle à l’arbre des roues motrices et/ou des fraises par l’intermédiaire de crabots. Sur certains motoculteurs, les crabots sont débrayables afin d’assurer la giration de la machine.
La transmission par cardan, quant à elle, est constituée par une prise de force située en sortie d’embrayage sur l’arbre moteur. Le cardan assure la transmission du mouvement rotatif de la prise de force à l’outil en assurant un accouplement souple insensible aux défauts d’alignement et de positionnement de l’outil. L’embrayage est situé entre l’arbre moteur et la prise de force. Cette technologie est installée sur le porte-outils du motoculteur thermique. Bon à savoir : sur certains motoculteurs puissants, plusieurs prises de force sont disponibles dont une à l’arrière au moins et une à l’avant pour certains accessoires frontaux.
Le rôle crucial de l'embrayage
Il serait impossible de démarrer le moteur d'une motobineuse ou d'un motoculteur dont les outils ou les roues se trouveraient en prise directe. Dans le cas d'un motoculteur il faut bien sûr avoir la possibilité de débrayer la transmission du mouvement aux roues, ne fût-ce que pour arrêter l'engin ou changer de vitesse. On interpose donc un embrayage entre le moteur et la transmission.
Plusieurs systèmes d’embrayage sont disponibles selon la marque et la puissance de la machine : l’embrayage centrifuge commandé par le régime moteur, l’embrayage à disques ou mâchoires commandé par poignée à câble, et la transmission hydrostatique. L’embrayage centrifuge, placé entre l’arbre de transmission et le renvoi d’angle, est normalement débrayé et se met en accouplement quand la vitesse de rotation de l’arbre de transmission est suffisamment élevée pour l’entraînement des outils. L’embrayage mécanique commandé par la poignée au guidon est de deux sortes : à disques, comparables à un embrayage automobile, ou à mâchoires, comparables à des tambours de frein. Dans les deux cas, le mécanisme d’embrayage est commandé par une biellette actionnée par une poignée au guidon via un câble. Enfin, dans la transmission hydrostatique, le moteur du motoculteur puissant actionne uniquement une pompe hydraulique en continu. La pompe hydraulique envoie de l’huile hydraulique sous pression modulée à l’accélérateur dans un moteur hydraulique.
Le pont : cœur de la transmission aux outils
Le pont est le système de transmission qui convertit le mouvement de la sortie moteur en rotation des fraises. Plusieurs types de ponts peuvent cohabiter sur une même machine (roues, charrue, etc.) avec plusieurs types de mécanismes (systèmes à engrenages, à chaînes, à courroies etc.). C’est tout simplement l’organe qui va transmettre le mouvement de rotation de l’arbre moteur aux fraises.

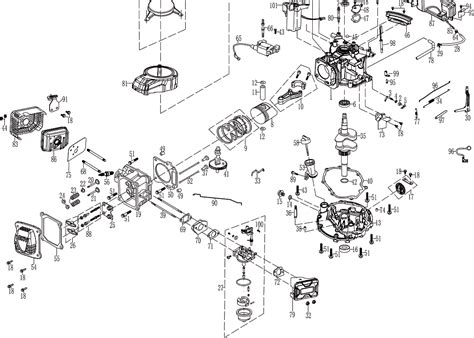

Il est important de noter que ce n’est pas la chaîne elle-même qui entraîne les fraises. La chaîne communique le mouvement à un arbre de transmission. On parle alors de transmission primaire. Hé oui ! La chaîne de transmission d’un pont de motobineuse c’est pareil qu’un vélo. On n’oubliera pas non plus de vérifier le tendeur de la courroie. Avant de commencer, contextualisons : où se trouve exactement le pont dans une motobineuse ? C’est qu’il y’en a, des vis, tout autour du pont. Au moins une vingtaine sur tout le pourtour. Une fois toutes les vis desserrées, on peut alors s’atteler au pont. Tournevis plat, levier, les deux coques qui forment le pont risquent d’opposer une petite résistance, mais rien de plus normal, elles sont le plus souvent collées au moment du montage avec un joint à pâte qui fait office de colle. On trouve aussi des joints spi sur les arbres d’entrée (1 joint) et de sortie des fraises (2 joints). Pour un remontage efficace, on va commencer par les pièces d’un côté uniquement. Les deux carters ne sont pas identiques. Le carter doit être graissé avec de la graisse mécanique.
Diagnostic et entretien des systèmes de transmission
Un terrain trop sec, ou trop dur, une usure prématurée de la chaîne, et c’est la casse ! Rien de bien sorcier pourtant quand il s’agit de la remplacer. C’est essentiellement une question de temps et de méticulosité. Pour des raisons essentiellement économiques, on préfère changer le pont dans son intégralité plutôt que d’avoir recours à des pièces de rechange et de le réparer.
Le contrôle et le réglage des câbles sont importants afin que l’action des leviers soit optimale. Faites un nettoyage complet de l’appareil, retirez les fraises. Contrôlez leur état. Les remplacer si nécessaire, en effet une usure trop importante des couteaux ne permet plus de travailler correctement et use prématurément la transmission secondaire. Lors d’un remplacement, nous conseillons de changer la fraise complète et non les couteaux seuls, car un jeu trop important dans les trous de fixation des fraises peut endommager la transmission. Graissez l’arbre de travail et l’axe des fraises avant de les remettre sur l’appareil. Vérifiez l’état de la partie basse du jonc de cerclage de la transmission. Si celui-ci est usé, il est préférable de le remplacer avant qu’une usure trop avancée entraîne des dommages importants. Ajoutez 20g de graisse au lithium dans la transmission toutes les 50h ou 1 fois par an minimum avant hivernage. Videz le réservoir d’essence. Laissez tourner le moteur jusqu’à la panne sèche afin de purger tout le circuit de carburation.
Comment faire une vidange de pont - Tutoriels Oscaro
Les spécificités de l'arbre de transmission dans les machines motorisées
Le bon fonctionnement de votre débroussailleuse, par exemple, repose sur une transmission efficace de la puissance du moteur à l’outil de coupe. Au cœur de ce système se trouve l’arbre de transmission. Les symptômes d’un arbre de transmission endommagé sont généralement assez évidents. Le signe le plus courant est la présence de vibrations importantes dans le tube, et ce, à tous les régimes. Ces vibrations ne sont pas seulement gênantes ; elles peuvent indiquer que l’arbre ne tourne pas rond, ce qui affecte la rotation de l’outil de coupe et peut potentiellement endommager d’autres composants à long terme.
Pour diagnostiquer précisément le problème, plusieurs étapes de vérification peuvent être entreprises. La première étape consiste à vérifier si l’arbre est faussé. Un arbre faussé provoque généralement des vibrations importantes dans le tube à tous les régimes. Pour vérifier cela, l’arbre de transmission se retire facilement. Une fois retiré, vous pouvez vérifier à l’œil s’il est voilé ou le poser sur une surface plane et le rouler. Si l’arbre présente une courbure visible ou s’il ne roule pas droit, il est très probable qu’il soit déformé et doive être remplacé. Le fait que l’arbre ne tourne pas rond peut aussi provenir des pièces qui servent de guide à l’intérieur du tube. Ces pièces, souvent des paliers ou des bagues, peuvent s’user avec le temps, créant du jeu et entraînant une rotation non concentrique de l’arbre.
Maintenance préventive et alignement des composants
L’alignement précis de l’arbre de transmission dans son tube est fondamental. Tout désalignement, qu’il soit dû à un choc, à une installation incorrecte ou à l’usure des pièces de guidage, entraînera des contraintes excessives sur l’arbre et ses roulements, menant à une usure accélérée et à des vibrations. Lors du remplacement de l’arbre de transmission, il est fortement recommandé d’utiliser des pièces de rechange de qualité équivalente à l’origine. Des pièces de moindre qualité peuvent ne pas avoir la même durabilité, précision ou résistance, compromettant ainsi la fiabilité et la longévité de votre équipement.
Le tube de transmission n’est pas simplement un conduit creux. Il abrite et guide l’arbre de transmission tout au long de sa longueur. À l’intérieur, on trouve généralement des bagues ou des paliers en plastique ou en métal qui maintiennent l’arbre centré et réduisent les vibrations. Ces pièces sont cruciales pour le bon fonctionnement et l’amortissement. L’usure de ces guides peut entraîner un jeu excessif de l’arbre, d’où l’importance de les inspecter lors du démontage. Un tube endommagé ou déformé peut également compromettre l’alignement de l’arbre.
Conséquences d'une négligence mécanique
Ignorer les signes d’un arbre de transmission défectueux peut avoir des conséquences plus graves qu’il n’y paraît. Les vibrations constantes peuvent non seulement rendre l’utilisation de la machine inconfortable, mais elles peuvent aussi endommager d’autres composants. Le moteur, le renvoi d’angle, et même le châssis de la machine peuvent subir des contraintes accrues. De plus, un arbre tordu peut causer une usure prématurée de l’embrayage centrifuge et des roulements, entraînant des réparations plus coûteuses à long terme. Une défaillance complète de l’arbre en cours d’utilisation pourrait même présenter un risque pour la sécurité de l’opérateur.
L’environnement dans lequel vous utilisez votre machine peut également affecter la durée de vie de l’arbre de transmission. L’herbe très dense, les broussailles épaisses ou la présence de terre et de poussière peuvent augmenter la charge sur le moteur et, par conséquent, sur l’arbre de transmission. L’accumulation de débris végétaux et de terre autour du renvoi d’angle et du tube peut également entraîner une usure prématurée des pièces internes et externes. Les débroussailleuses et motobineuses sont des outils robustes, mais ils ne sont pas invincibles. Un choc violent, par exemple en heurtant une pierre cachée, une souche d’arbre ou un mur, peut être transmis directement à l’arbre de transmission. Même si le choc ne semble pas immédiatement catastrophique, il peut suffire à voiler légèrement l’arbre, initiant ainsi le processus de vibrations et d’usure prématurée.
Choix des pièces et sécurité de manipulation
Lorsqu’il s’agit de choisir un nouvel arbre de transmission, il est essentiel de connaître la marque et le modèle exacts de votre machine. Les arbres de transmission ne sont pas universels ; ils sont conçus pour s’adapter spécifiquement à certains modèles, en tenant compte de leur longueur, de leur diamètre, du nombre de cannelures aux extrémités, et parfois même du type de filetages. Consulter le manuel d’entretien ou le catalogue de pièces détachées du fabricant est la meilleure approche. Ces documents fourniront les références exactes des pièces compatibles. Si vous avez des doutes, contacter le service client du fabricant ou un revendeur agréé peut vous aider à identifier la pièce correcte. L’utilisation d’une pièce non conforme peut entraîner un mauvais fonctionnement, des vibrations, voire des dommages irréversibles à votre équipement.
La manipulation de l’arbre de transmission et le démontage des composants nécessitent de prendre des précautions de sécurité. Portez des gants de protection pour éviter les coupures et les éraflures, car les extrémités de l’arbre et les pièces métalliques peuvent être coupantes. Si vous devez utiliser des outils pour dévisser des pièces bloquées, utilisez les outils appropriés pour éviter de les endommager ou de vous blesser. En cas de doute sur une étape du démontage ou du remontage, il est préférable de consulter un professionnel. Un renvoi d’angle en bon état est essentiel pour une transmission de puissance efficace et une coupe nette. Si l’arbre de transmission tourne de manière non concentrique, cela se répercute directement sur le renvoi d’angle, sollicitant ses roulements et ses engrenages de manière anormale. L’usure ou les dommages au renvoi d’angle peuvent également simuler les symptômes d’un arbre de transmission défectueux, d’où l’importance du diagnostic croisé.
Intégration globale : du moteur aux outils de travail

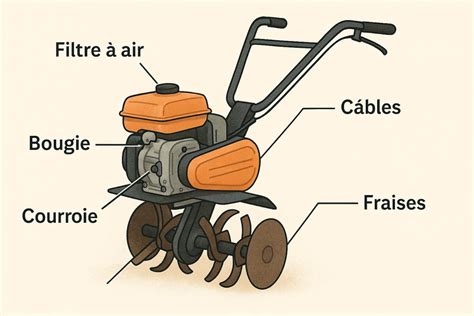

Un motoculteur thermique est un engin agricole destiné au travail de la terre utilisé essentiellement en jardinage, maraîchage, horticulture et arboriculture sur des surfaces excédant 400 m². Bien qu’il existe quelques modèles mono-roue, la plupart possèdent deux roues tractées par un moteur. Le motoculteur est équipé d’un moteur thermique à essence ou diesel, pourvu le plus souvent d’un essieu unique équipé de deux roues motrices, de deux mancherons (ou guidon) qui supportent les poignées de commande. Ainsi, l’accélérateur permet de faire varier la vitesse ; la poignée homme-mort coupe le moteur dès lors qu’on cesse d’appuyer dessus et la poignée d’embrayage active l’accouplement entre arbre de transmission et roues. On y trouve aussi une prise de force en mesure d’actionner plusieurs outils portés ou tractés.
La pièce maîtresse - le moteur électrique - convertit une impulsion d’allumage en énergie mécanique via un stator et un rotor animés par magnétisme. Il permet de transformer le courant électrique en un mouvement de rotation, alors transmis au vilebrequin. Le carter est une armature en composite où sont fixés tous les composants du motoculteur. Sa forme complexe permet un bon équilibrage de l’ensemble, à l’instar des masses et contrepoids. Suivant le modèle de machine que vous possédez, un ou plusieurs câbles sont présents sur la machine (câble d’embrayage, de marche arrière, de réglage des gaz moteur…). Ils permettent d’actionner les commandes. Le différentiel est un système intégré à la transmission permettant aux roues de tourner à des vitesses différentes pour faciliter les girations. Prenons l’exemple d’un potager de 100 m², dont la terre est travaillée plusieurs fois par an par du matériel de motoculture. A l’inverse, une terre peu ou pas travaillée, c’est un terrain sec, dur, sur lequel on peut être tenté malheureusement de « forcer » la machine. D’où l‘importance de travailler régulièrement le sol. L’ameublir pour votre récolte, mais également pour votre motobineuse ou votre motoculteur.
