Arrosage Goutte-à-Goutte : Installation et Fonctionnement pour un Jardin Optimal et Économe

L'entretien d'un jardin, en particulier l'arrosage, peut s'avérer chronophage, peu économique et manquer de précision avec les méthodes manuelles. Face à ces contraintes, l'arrosage goutte-à-goutte émerge comme une solution privilégiée pour un jardin plus responsable et économe en eau. Ce système d'irrigation automatique, au plus près des cultures, qu'il s'agisse du jardin potager, des massifs ou des fleurs, achemine la juste quantité d'eau de façon régulière directement aux racines des plantations, minimisant ainsi l'évaporation et le ruissellement. Il garantit aux végétaux l'hydratation dont ils ont besoin.

Les Avantages Multiples de l'Arrosage Goutte-à-Goutte

L'installation d'un système d'arrosage goutte-à-goutte est un investissement judicieux qui procure de nombreux bénéfices, tant pour le jardinier que pour les plantes elles-mêmes. Il permet des économies d'eau substantielles, garantit des plantes plus saines et offre un gain de temps précieux.

Économies d'Eau et Respect de l'Environnement

L'arrosage goutte-à-goutte est une méthode très efficace pour arroser vos plantes et vos cultures. L'eau est distribuée uniquement sur les zones racinaires et à la juste quantité, ce qui réduit considérablement les pertes dues à l'évaporation et au ruissellement. On estime qu'en moyenne, les économies peuvent s'élever à 70 % de l'eau dépensée par un arrosage normal. Ce système calibré est particulièrement recommandé dans les régions chaudes ou soumises à des restrictions d'eau, contribuant activement à la préservation de l'environnement.

Un Arrosage Ciblé et Bénéfique pour la Santé des Plantes

L'arrosage doux et régulier profite pleinement aux plantes. Il permet au substrat de rester toujours frais, à condition de le protéger avec un paillage épais. Les racines ne subissent aucun stress hydrique puisque l'arrosage est parfaitement régulier. De plus, les végétaux sont arrosés à leur base, évitant ainsi l'eau sur les feuilles et réduisant les risques accrus de maladies cryptogamiques, car de nombreux champignons responsables de ces maladies ont besoin d'un milieu humide pour se développer.

Gain de Temps et Autonomie pour le Jardinier

L'arrosage manuel du potager demande un travail quotidien. En installant un système d'arrosage goutte-à-goutte automatique, le jardinier se libère de cette tâche chronophage. Finie la corvée d'arrosage, même en cas d'absence prolongée, notamment durant les vacances. Un minuteur, ou programmateur, permet d'automatiser entièrement le système, gérant l'heure à laquelle l'arrosage doit s'allumer et s'éteindre. Cela offre une tranquillité d'esprit inestimable.

Pertinence de l'Arrosage Goutte-à-Goutte selon les Cultures et Configurations

Le système d'arrosage goutte-à-goutte convient à tous les jardins, particulièrement aux massifs de fleurs, haies, potagers, serres et cultures en bac.

• Pour un ciblage précis des zones à arroser : La consommation d'eau est un poste de dépenses important au jardin en pleine saison. Le goutte-à-goutte permet d'arroser avec précision et sans excès, un gain incomparable avec un arrosage manuel (arrosoir, tuyau).
• Dans le potager : L'entretien du potager est exigeant et quotidien. L'arrosage ciblé est le meilleur allié pour faciliter le travail et favoriser un bon enracinement des légumes, car ils ont des besoins en eau réguliers mais variables selon les cultures, supportent mal le stress hydrique et sont sensibles aux maladies liées à l'humidité du feuillage. Le goutte-à-goutte offre cet arrosage localisé et automatisé pour un bon enracinement d'aubergines, concombres, courgettes, fraisiers, poivrons, salades et tomates.
• Pour une irrigation continue des massifs, haies et plantations en ligne : Les haies longues et massifs denses sont difficiles à arroser uniformément. L'arrosage goutte-à-goutte est particulièrement adapté lorsque les plantations de haies sont profondes, l'accès est difficile avec un arrosoir, ou l'arrosage manuel devient chronophage. Il assure une distribution homogène de l'eau, irrigue de manière continue le long des plantations et réduit le temps passé à arroser.
• Sur une terrasse ou un balcon : L'arrosage peut vite devenir contraignant, surtout en été. Les plantes en pots sèchent plus vite que celles en pleine terre, et un oubli d'arrosage peut les fragiliser. Le goutte-à-goutte est particulièrement recommandé si les contenants sont nombreux, l'exposition est plein sud, ou en cas d'absences régulières. Un arrosage lent et programmé évite le stress hydrique, particulièrement utile en ville, où la chaleur accentue l'évaporation.
• Pour automatiser l'arrosage pendant les absences : Chaque année, l'on se demande dans quel état l'on va retrouver son jardin au retour de vacances. Le système goutte-à-goutte résout ce problème.
• Pour les grands jardins : Un grand jardin demande un entretien conséquent. L'arrosage manuel peut vite devenir très contraignant. Le goutte-à-goutte simplifie grandement cette tâche.

Les Composants Essentiels d'un Système Goutte-à-Goutte

Pour comprendre le fonctionnement et l'installation d'un arrosage goutte-à-goutte, il est primordial de connaître les différents éléments qui le composent.

Les Tuyaux : Artères du Système

Il existe plusieurs types de tuyaux, chacun adapté à des usages spécifiques et à des pressions différentes. Le choix du bon tuyau est crucial pour assurer l'efficacité du système.

• Tuyau PE (Polyéthylène) haute densité : Pour le tuyau qui est raccordé à la cuve et qui "transporte l'eau aux tuyaux", il vous faut des couronnes de tuyaux PE haute densité qui résistent à une haute pression de l'eau. Ces tuyaux sont conçus pour les basses pressions (3 bars maximum) et sont généralement anti-algues. Ils constituent la base du réseau, le tuyau principal sur lequel sont raccordés les accessoires d'arrosage. Les diamètres peuvent aller de 25 à 75 mm, avec des pressions de 6 à 10 bars. Un tuyau rigide en polyéthylène de 25 mm peut être enterré pour amener l'eau du robinet aux circuits d'irrigation du potager, ou placé sur un mur attenant au jardin. Ensuite, plusieurs chemins principaux, toujours en tuyaux rigides, peuvent desservir chaque parcelle.
• Tuyau PE (Polyéthylène) basse densité : Principalement utilisé par les maraîchers, ce tuyau est plus tendre pour percer et installer facilement les goutteurs. Des tuyaux plus souples de 16 mm de diamètre sont ensuite placés directement sur les parcelles de légumes, à même le sol. Ces tuyaux souples sont parfaits pour des circuits d'irrigation ne dépassant pas 100 m.
• Gaine goutte à goutte (Drip) : C'est un tuyau prépercé avec goutteurs intégrés, recommandé pour les plantations en ligne. L'eau s'écoule à travers de petits trous. Elle est simple à installer et se fixe depuis le robinet. Son inconvénient est sa sensibilité au niveau de pression et sa moindre résistance, c'est pourquoi on l'emploie surtout lors d'arrosage saisonnier sur de petites surfaces et pour les cultures saisonnières. Il est conseillé d'espacer les goutteurs tous les 30 à 50 cm, et les lignes de goutteurs tous les 10 à 50 cm (20 cm d'écartement pour les sols légers contre 30 à 50 cm pour ceux argileux). Ne pas faire de trous avec des forets, cela risquerait d'entraîner des tailles différentes et donc des débits variables d'un trou à l'autre et sur la même ligne de plantation.
• Tuyau microporeux : C'est la méthode la plus simple et la moins coûteuse pour installer un système d'arrosage doux. La membrane poreuse du tuyau laisse perler des gouttes d'eau. Il s'installe en surface, donc sa mise en place est très simple. Il arrose sur toute sa longueur, donc il convient aux planches plantées de lignes de légumes, notamment pois, fèves, haricots. Le tuyau se branche directement à la sortie d'eau et peut être branché sur un programmateur. Pour fonctionner, il nécessite une pression de 0.6 bars, jusqu'à 1 bar, ce qui implique l'utilisation de l'eau du réseau. Il est cependant possible d'utiliser de l'eau de pluie d'un récupérateur d'eau en vous servant de la gravité, à condition que le récupérateur soit bien surélevé par rapport aux planches à arroser. L'emploi d'une pompe reste également possible mais rend l'installation plus coûteuse. Si l'eau est très calcaire, les pores du tuyau peuvent vite se boucher. Il est conseillé de le surélever légèrement du sol pour éviter que la terre ne bouche ses pores. Il est conseillé pour des surfaces de 50 m maximum de longueur et est plus efficace en terrain plat.

Les Goutteurs : Précision au Pied des Plantes

Les goutteurs, aussi appelés "drippers", sont de petits orifices qui délivrent l'eau goutte par goutte. Ils sont les pièces qui permettent à l'eau de s'écouler dans le sol autour des racines des plantes et sont disponibles en plusieurs tailles et formes. Il existe deux types principaux de goutteurs :

• Goutteur intégré : Directement installé dans un tuyau.
• Goutteur rapporté : Installé à l'extérieur du tuyau.

On distingue également :

• Goutteur auto-régulant : Résistant au colmatage, avec un débit d'arrosage qui sera le même dans tous les goutteurs et tout le long de l'arrosage. Il délivre tout le temps la même quantité d'eau, point par point.
• Goutteur turbulent : Il n'a pas de membrane en silicone, ce qui rend impossible le contrôle du débit.
• Il existe également des goutteurs qui regroupent ces deux aspects, étant à la fois auto-régulants et turbulents.

Le goutteur placé sur chaque plant permet de délivrer directement à la base du végétal l'eau nécessaire à son bon développement. Pour les fixer, il faut percer un trou avec la clé de montage, puis enfoncer légèrement le goutteur et le visser à fond. Chaque goutteur doit être placé sur le côté du tuyau à l'horizontale, dans la direction du pied.

Les Raccords : Assurer l'Étanchéité et la Modularité

Les raccords sont essentiels pour créer les réseaux du système d'arrosage goutte-à-goutte, faisant la jonction entre les différents tuyaux. Il est nécessaire de prévoir des jonctions pour rallonger les tuyaux, des déviations, des tés, des croix, des coudes, des piquets de maintien, et des vannes pour isoler les réseaux et ouvrir ou fermer chaque ligne en fonction des besoins en eau.

• Raccords cannelés : Les moins chers et les plus basiques, prévus pour aller sur des tuyaux de ø 16 mm ou ø 20 mm. Faciles à installer mais difficiles à retirer, ils peuvent déformer le tuyau. Pression maximale de 2 bars.
• Raccords à bague lock (ou goutte à goutte à bague) : Plutôt utilisés par les maraîchers, ils permettent de changer le diamètre du tuyau entre 16 et 20 mm. Très faciles à installer, ils offrent une étanchéité parfaite. Utilisés pour la fixation des colliers de prise en charge pour le commencement d'une ligne de goutteurs.
• Raccords à compression : Utilisés pour des pressions élevées en micro-irrigation sur des tubes de ø 25 mm et plus. Pour leur installation, il suffit de serrer une bague pour rendre le système étanche. Vous les sélectionnerez pour les tuyaux de 25 mm ou plus.

Des tés, coudes, bouchons et autres accessoires vous permettent de créer votre réseau au plus près de vos besoins. Les réducteurs permettent de dériver une ligne secondaire avec un diamètre de tuyau plus petit, passant d'un Ø13/16 à un Ø4/6 très facilement.

Les Vannettes et Vannes : Gérer les Flux d'Eau

Les vannettes permettent d'ouvrir ou de fermer les lignes d'eau selon vos envies, isolant ainsi des réseaux spécifiques. Elles sont cruciales pour la gestion de l'arrosage par zone.

Le Programmateur : Le Cerveau du Système

Le programmateur est l'élément central d'une installation d'arrosage automatique. C'est l'accessoire indispensable pour maîtriser au mieux la fréquence et la durée de l'arrosage goutte-à-goutte de votre potager, en fonction des besoins de vos légumes. Les programmateurs d'arrosage goutte à goutte sont autonomes. Ils déclenchent l'arrosage à des heures planifiées, pour une durée déterminée.

Le programmateur est le point de départ d'un arrosage au goutte-à-goutte, installé sur le robinet de sortie d'eau du réseau comme d'un récupérateur. S'il était auparavant obligatoire d'avoir une prise électrique à proximité ou d'y mettre des piles, les modèles alimentés par l'énergie solaire se multiplient aujourd'hui, tout comme les modèles que l'on peut piloter à distance via un smartphone. Vous trouverez des programmateurs avec une ou plusieurs sorties ; dans ce dernier cas, il est possible de créer des zones d'arrosage avec des temps différents. La mise en place de zones d'arrosage demande l'installation d'électrovannes.

Le Réducteur de Pression : Protection du Système

Mettre en place un réducteur de pression est obligatoire car le système goutte-à-goutte fonctionne avec une pression de 1 à 1,5 bars. Il s'installe directement au nez du robinet ou, si l'installation est automatisée, après le programmateur. Avec une pompe de puits, le réducteur de pression s'installe après l'électrovanne qui dessert l'arrosage goutte-à-goutte si la nourrice est près du lieu d'arrosage, ou au plus près de l'endroit à arroser. Les systèmes de goutte-à-goutte demandent une pression relativement basse pour fonctionner, et le réseau d'eau de la commune peut afficher une pression trop importante à sa sortie, pression à laquelle les raccords risquent de ne pas résister, provoquant des fuites.

Le Filtre : Prévention du Colmatage

Pour empêcher les débris de pénétrer dans le système d'arrosage et de boucher les tuyaux très fins ou les goutteurs, il est important d'installer un filtre. Ce dernier est particulièrement recommandé si l'on utilise de l'eau de pluie récupérée.

L'Électrovanne : La Vanne Intelligente

L'électrovanne est une vanne qui s'ouvre et se referme selon l'impulsion électrique du programmateur. Assez solide, l'électrovanne résiste parfaitement aux changements climatiques et son prix n'est pas trop élevé. C'est un élément clé pour l'automatisation de l'arrosage par zones.

La Nourrice d'Arrosage : Distribution Optimale

La nourrice d'arrosage est l'élément qui distribue l'eau dans tous les réseaux. Elle n'est pas indispensable dans tous les cas mais se révèle d'une grande utilité lorsque vous avez plusieurs zones d'arrosage. Elle est équipée de vannettes qui permettent d'ouvrir et fermer chaque réseau ainsi que de régler la pression pour chacun.

Planification et Installation d'un Système Goutte-à-Goutte

L'installation d'un système d'arrosage goutte-à-goutte est une méthode très efficace pour arroser vos plantes et vos cultures. Elle est facile à installer, économique et vous permet d'économiser de l'eau.

Étape 1 : La Planification, Clé de la Réussite

La première étape de l'installation d'un système d'arrosage goutte-à-goutte est la planification. Un plan n'est pas obligatoire, mais il aide à déterminer avec précision les points et les différentes zones d'arrosage, à choisir le type de goutteurs selon les plantations, à évaluer la longueur du tuyau principal, des tuyaux secondaires ou des capillaires, et à définir au plus juste les accessoires.

Vous devrez également décider de la quantité d'eau dont vos plantes ont besoin et de la fréquence à laquelle elles doivent être arrosées. Il est même conseillé de réaliser un plan de l'installation à partir du point d'arrivée d'eau avant même de procéder à l'achat du matériel, surtout lorsque le réseau à créer est un peu complexe. Cela permet de déterminer avec précision le nombre de mètres de tuyau nécessaires, le nombre de goutteurs avec leur emplacement (en mesurant la distance entre chaque goutteur), et le nombre de raccords.

Étape 2 : Rassembler le Matériel Nécessaire

Avant de commencer l'installation du système d'arrosage goutte-à-goutte, vous devez préparer les outils et les matériaux nécessaires. Assurez-vous d'avoir tout le matériel nécessaire à portée de main.

Étape 3 : Préparer la Source d'Eau et le Tuyau Principal

Commencez par connecter le tuyau en polyéthylène au robinet. Installez, si besoin, le filtre directement sur l'arrivée d'eau. Le programmateur vient après l'éventuel filtre, et le réducteur de pression est installé après le programmateur. Mettez en place le tuyau en polyéthylène, le tuyau principal donc, à partir de l'arrivée d'eau. Il est important de vérifier le débit d'eau disponible : mettez un seau ou un arrosoir de 10 l sous votre robinet, ouvrez celui-ci à fond et mesurez le temps qu'il faut pour que le contenant soit plein. Pour connaître le débit en m3/heure, divisez la contenance du récipient par le temps de remplissage en secondes, puis multipliez le résultat par 3,6.

Étape 4 : Disposition des Tuyaux et Goutteurs

Étendez le tuyau principal dans le jardin en suivant les contours de vos plantes. Ensuite, mettez en place les goutteurs ou capillaires, tels que vous l'avez imaginé en dessinant votre plan. Un réseau ne doit pas dépasser 60 m de long. Si c'est le cas, il vous faut une double sortie, à condition d'avoir suffisamment de pression.

Pour installer les goutteurs, utilisez des ciseaux pour couper le tuyau à l'endroit où vous souhaitez placer les goutteurs. Enfoncez légèrement le goutteur dans les trous prévus, puis utilisez la clé de montage pour les visser à fond. Chaque goutteur doit être placé sur le côté du tuyau à l'horizontale, dans la direction du pied.

Si vous utilisez des tuyaux secondaires (Ø 4 ou 6 mm), connectez-les au tuyau principal via un raccord et amenez-les au pied de chaque plante. Pour les haies, longez les pieds des arbustes à proximité des racines avec le tuyau. Il faut prévoir à chaque pied un goutteur de fin de ligne.

Les micro-asperseurs se fixent sur une dérivation en T spécifique. La dérivation en T se place à chaque rangée. C'est un système facile et rapide à mettre en place.

Étape 5 : Raccorder les Tuyaux et Composants

Pour les raccords, vous aurez le choix entre cannelés, à bague lock et à compression, en fonction de la pression et du diamètre des tuyaux.

Si vous souhaitez raccorder un tuyau goutte-à-goutte à votre tuyau d'arrosage :

1. Préparez votre tuyau d'arrosage : Inspectez-le pour vous assurer qu'il est en bon état. Assurez-vous de disposer de suffisamment de longueur pour atteindre les zones à arroser. Faites un focus sur la partie où se trouve le raccord pour éviter toutes fuites.
2. Choisissez l'emplacement idéal : Identifiez les zones qui nécessitent un arrosage régulier et localisez l'endroit où vous souhaitez raccorder le tuyau goutte-à-goutte au tuyau d'arrosage. Assurez-vous que cet emplacement offre un accès facile à une source d'eau.
3. Coupez le tuyau d'arrosage et le tuyau PE basse densité : À l'aide d'un cutter bien aiguisé ou d'un pince coupe-tube, coupez le tuyau polyéthylène basse densité d'arrosage à l'emplacement choisi. Idem pour le tuyau d'arrosage (le cutter est recommandé). Veillez à obtenir une coupe nette et propre pour faciliter le raccordement. (Cette étape n'est pas obligatoire si votre tuyau d'arrosage est déjà équipé d'un raccord rapide orange).
4. Vissez le nez de robinet à votre vannette LOCK : Vissez le nez de robinet taraudé sur la partie filetée de la vannette. Le nez de robinet permet de se connecter sur le tuyau d'arrosage et la vannette LOCK évite de vidanger le réseau à chaque déconnexion.
5. Raccordez le tuyau goutte-à-goutte : Prenez l'autre extrémité du connecteur et insérez-y le tuyau goutte-à-goutte. La bague de serrage incluse dans la vannette assure une étanchéité sur le tuyau goutte à goutte. Ne serrez pas à fond si aucune fuite n'est constatée, sinon faites un quart de tour supplémentaire à la pince mais pas plus ou rajoutez du téflon.

Étape 6 : Test et Vérification

Une fois que tous les goutteurs sont installés, il est important de vérifier le système pour s'assurer qu'il fonctionne correctement. Ouvrez le robinet et vérifiez que chaque goutteur émet de l'eau uniformément. Testez le système en ouvrant le robinet pour vérifier si l'eau circule correctement à travers le tuyau goutte-à-goutte.

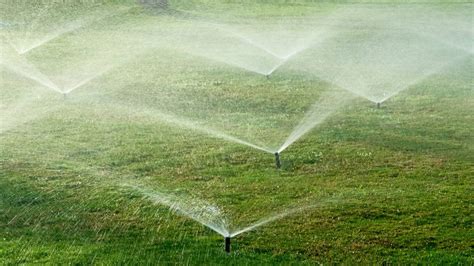

Installation d'un Système Enterré

L'installation d'un arrosage goutte-à-goutte pour le potager peut se faire en surface ou bien enterré. Si l'installation enterrée est plus complexe que celle d'un arrosage en surface, elle est également plus esthétique et plus durable dans le temps. Cela convient également à un potager surélevé (carrés potagers notamment).

Pour un système enterré, il est recommandé de creuser des tranchées de 20 cm de profondeur. Effectuez ensuite la découpe de chaque tuyau avec une scie à métaux. À l'aide de raccords, reliez chaque tuyau en enfonçant le tuyau dans le raccord et en serrant fermement avec une clé. Une fois les tuyaux percés et assemblés, placez aux emplacements prévus les différentes tuyères et turbines. Effectuez le câblage électrique des électrovannes, puis raccordez le système électrique au programmateur. Enfin, fixez le programmateur sur le robinet d'alimentation en eau.

Entretien du Système Goutte-à-Goutte

L'entretien du système d'arrosage goutte-à-goutte est important pour garantir son bon fonctionnement dans le temps. Vous pouvez également installer un filtre pour empêcher les débris de pénétrer dans le système d'arrosage. Un arrosage goutte-à-goutte s'entretient pour assurer son bon fonctionnement dans le temps.

Considérations Spécifiques

Arrosage sans Pression

L'arrosage sans pression fonctionne avec un réservoir, une cuve d'eau de pluie ou un récupérateur. Une très faible pression suffit pour alimenter le réseau. Vous pouvez donc vous servir de l'eau de pluie récupérée, à condition de placer un filtre à la sortie du récupérateur d'eau pour éviter de boucher les tuyaux très fins avec des déchets végétaux. Pour les tuyaux microporeux, il est possible d'utiliser de l'eau de pluie d'un récupérateur d'eau en vous servant de la gravité, à condition que le récupérateur soit bien surélevé par rapport aux planches à arroser.

Choix du Diamètre du Tuyau Principal

Choisir le bon diamètre pour le tuyau principal est crucial, car c'est de lui que va dépendre le débit d'eau dans le circuit. Un tuyau de 16 mm donne 600 l par heure, un tuyau de 20 mm donne 930 l par heure, un tuyau de 25 mm donne 1400 l par heure. Votre choix dépendra du nombre de goutteurs dont vous aurez besoin pour assurer un bon arrosage sur l'ensemble des réseaux, chaque goutteur ayant lui-même un débit (entre 1 et 8 litres d'eau par heure).

Adapter l'Arrosage au Type de Sol

Une terre légère et poreuse (sableuse) ne retient pas l'eau ; il lui faut des arrosages fréquents mais courts. Alors qu'une terre lourde, argileuse, doit être arrosée longuement mais plus rarement pour que l'eau pénètre en profondeur.

La Micro-aspersion

La micro-aspersion est, comme le goutte-à-goutte, un type de micro-irrigation. C'est aussi un arrosage à basse pression, qui reproduit une pluie très fine avec une portée de 1 à 3 m. L'installation est la même que pour le goutte-à-goutte : nez de robinet, programmateur éventuellement, filtre et régulateur de pression, tube principal et dérivations. Elle permet de délivrer de l'eau par micro-aspersion.
