L’arrosage automatique est une spécialité à part entière, enseignée notamment au travers d’un certificat de spécialisation (CS). Cet article ne prétend donc pas balayer l’ensemble du sujet mais vous donner les bases pour poser convenablement un système d’arrosage enterré. Un système d’arrosage automatique est un excellent moyen pour apporter l’eau au plus près des besoins des plantes, que ce soit du gazon, des arbustes ou des arbres. Il permet à la fois de connaître précisément sa consommation d’eau au jardin, de l’optimiser tout en conservant des plantes en bonne santé.
Analyse Préalable et Contraintes Techniques
S’il est tout à fait possible pour un entrepreneur non spécialisé de concevoir un système d’arrosage pour un petit jardin de forme simple (par exemple un rectangle engazonné entouré de massifs), c’est fortement déconseillé dans le cas d’un jardin aux formes complexes et présentant des contraintes particulières (pression et/ou débit faibles, cheminements, arbre isolé, pentes…).
Dans tous les cas, il faudra déterminer au préalable la pression statique et le débit du réseau d’eau du client. En effet, pour fonctionner correctement, les turbines et les tuyères ont besoin d’une pression comprise entre 2 et 3,5 bars. Or, lors de sa circulation, l’eau subit des pertes de charge linéaires (environ 0,25 bars tous les 10 m de tuyaux) et locales (coudes, réducteurs…). Il est donc généralement conseillé d’avoir une pression statique dans le système d’au moins 3,5 à 4 bars. Si elle est trop faible, il faudra prévoir un surpresseur ; si elle est trop forte, un réducteur de pression devra être ajouté pour éviter les « coups de bélier » qui peuvent endommager le système. La pression statique se mesure à l’aide d’un manomètre vissé sur le robinet d’eau le plus proche du compteur d’eau.
Mise en Place et Infrastructure du Réseau
Le piquetage consiste à matérialiser avec des piquets la position des regards d’électrovannes et de purges et celle des arroseurs. Le branchement au réseau d’eau potable doit être réalisé en aval du compteur et toujours rester accessible. D’une largeur minimale de 12 cm (et inférieure à 2 fois le diamètre de la canalisation), les tranchées doivent avoir une profondeur d’environ 60 cm pour le réseau primaire (liaison entre la source d’eau et les électrovannes) et 40 cm pour le réseau secondaire (liaisons entre les électrovannes et les arroseurs). Il faut veiller à ce que le fond des tranchées soit nivelé.
En matière d’irrigation, il est possible d’utiliser des conduites en polyéthylène (PE) ou en PVC. Si les tubes en PVC sont légers et faciles à poser (tubes rigides de 4 à 6 m de long, qui s’emboitent par des joints automatiques ou à coller), ils sont en revanche sensibles aux chocs et à l’écrasement. Les tubes noirs de PE sont, eux, plus lourds mais ils sont semi-souples et supportent mieux le gel, les chocs et l’écrasement. L’assemblage des tubes PE se fait habituellement par serrage mécanique pour les diamètres inférieurs à 63 mm, à l’aide de raccords à compression (en plastique ou en laiton) ou de raccords encliquetables droits, coudés ou en té (Plasson est la référence en la matière). L’autre technique d’assemblage possible est l’électrosoudage. Plus sûre, elle nécessite en revanche un équipement spécifique (dont un automate de soudage) et est généralement réservée aux réseaux de gros diamètres ou en industrie pour des pressions élevées. La couronne PE doit être dévidée en la faisant rouler, en commençant toujours par le tube situé à l’extérieur afin d’éviter toute torsion.
On aura pris soin au préalable d’obstruer l’extrémité du tuyau afin d’éviter l’entrée d’impuretés. La coupe du tuyau se fait à la scie à métaux. Pour les gros diamètres, il faut penser à chanfreiner l’extrémité à la serpette et à la poncer avec une lime ou du papier de verre avant la mise en place d’un raccord. Une fois le raccordement terminé, il est indispensable de mettre en eau le système pour purger le réseau primaire de toutes les impuretés qui ont pénétrées dans les tuyaux et pourraient gêner le fonctionnement des électrovannes.
Gestion des Zones et Équipements de Contrôle

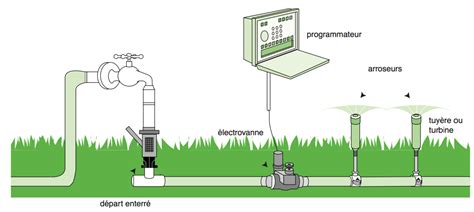

Généralement, le système comporte une électrovanne principale et une électrovanne secondaire pour chacune des zones préalablement définies. L’ensemble de la robinetterie et des électrovannes doivent être placées dans des regards. On privilégiera les modèles rectangulaires, bien plus pratiques. La taille des regards dépend du nombre d’électrovannes. Les regards doivent affleurer le niveau fini du sol après tassement et les électrovannes doivent être approximativement à 40 cm de profondeur.
Les turbines et les tuyères se connectent sur le tube PE au moyen de Colliers de Prise en Charge (CPC) en PE. Avant la pose des arroseurs, il est indispensable de remettre en eau le système pour purger cette fois les réseaux secondaires de toutes les impuretés qui pourraient gêner le fonctionnement des systèmes d’arrosage. Ce premier essai permet également d’identifier la présence éventuelle de fuites au niveau des différents raccords. Sauf contre-indication, il faut privilégier une installation en « peigne », en utilisant des té et des coudes pour obtenir un bouclage complet.
Comment fonctionnent les électrovannes
Le tuyau doit être déroulé de façon antagoniste à son enroulement. Les lignes doivent être posées « en tension » pour éviter l’effet zigzag lors de la dilation des tuyaux l’été. Il faut penser à prévoir des vannes de vidange manuelles sur chaque réseau secondaire, en point bas, pour pouvoir purger les différents réseaux l’hiver. Dans le cas d’un programmateur plus gros fonctionnant sur secteur, il conviendra de le placer de préférence en intérieur (même si certains modèles comportant un transformateur intégré peuvent être posés sur un mur extérieur). Le câblage électrique entre le programmateur et les électrovannes 24 V se fait à l’aide d’un câble U1000 R2V multibrins, équipé d’une gaine caoutchouc. Ce câble peut être enterré tel quel mais il est recommandé de le faire passer dans une goulotte. Au niveau des regards, brancher les fils aux électrovannes à l’aide de connecteurs étanches à graisse.
Optimisation et Maintenance des Systèmes Hunter
Les sondes de pluie permettent de couper l’arrosage en cas de pluie. Elles doivent être installées dans un endroit bien exposé à la pluie (pas sous une gouttière). Quant au débitmètre, installé entre le compteur et l’électrovanne principale, il permet d’informer d’une éventuelle rupture de canalisation ou d’une simple fuite. Les 15 premiers cm doivent être remblayés avec un matériau dépourvu de cailloux qui pourraient endommager les tuyaux. Positionner ensuite les filets avertisseurs bleus (si uniquement canalisation d’eau) et rouges (si présence d’électricité).
Une fois que tout est terminé, vient le temps des contrôles et du réglage des arroseurs. Commencez tout d’abord par vérifier au niveau du débitmètre que le débit est nul quand le système est fermé. Pour les turbines, vérifiez que les buses correspondent aux préconisations du concepteur. Chaque turbine est fournie avec un jeu complet de buses, ce qui vous laisse la possibilité d’adapter en fonction des observations. Pour les tuyères, le choix des buses est conditionné par la portée souhaitée et doit se faire à la commande. Un code couleur permet de les identifier rapidement.
Une fois ces réglages effectués, il ne reste plus qu’à programmer les durées d’arrosage de chaque secteur et les heures de lancement du programme. Adapter la durée des cycles en fonction de la nature des arroseurs : La pluviométrie des tuyères est 3 à 6 fois supérieure à celle des turbines. Appliquer un ajustement saisonnier : La plupart des programmateurs disposent d’une fonction « Water budget », qui permet de modifier rapidement la durée de fonctionnement des électrovannes sans toucher aux réglages de base, en appliquant seulement un pourcentage (100 % étant la valeur standard).
Spécificités des Arroseurs Rotatifs et Tuyères
Tous les arroseurs rotatifs Hunter, y compris les modèles PGM, SRM, PGJ, PGP, PGP Ultra et I-20, se règlent de la même manière et utilisent le même outil de réglage : la clé blanche Hunter. Les têtes réglables sont préréglées approximativement à 180°. Les arroseurs sont réglables que l'eau soit coupée ou non. Faites tourner la tête de la buse dans le sens des aiguilles d'une montre jusqu'à la butée. Il s'agit du côté fixe du secteur. La tête de la buse doit être maintenue dans cette position pour les réglages du secteur. En maintenant la tête de la buse sur la butée de droite, tournez la clé dans le sens des aiguilles d'une montre pour augmenter le secteur, ou dans le sens inverse pour le réduire. Introduisez l'extrémité hexagonale en acier de la clé Hunter dans la vis de réduction de la portée. Tournez la vis dans le sens des aiguilles d'une montre pour diminuer la portée ou dans le sens inverse pour l'augmenter.
Les arroseurs rotatifs Hunter fonctionnent avec une transmission par engrenages. En fonctionnement, l'eau fait tourner une petite turbine à la base de l'arroseur qui entraîne un ensemble de pignons faisant tourner la tête de la buse. La transmission par engrenages Hunter est étanche aux impuretés. Si l'arroseur ne tourne plus et si le débit de l'eau à la sortie de l'arroseur diminue, vous pouvez commencer par essayer de nettoyer le filtre en déposant l'ensemble démontable du corps.
La tuyère Hunter PSU04-15A est une solution d'arrosage enterré discrète et performante. Idéale pour les jardins résidentiels et les petites surfaces, elle assure une distribution d'eau uniforme et efficace. Sa conception robuste garantit une longue durée de vie et une intégration harmonieuse dans votre espace vert. Elle est équipée d'une buse 15A, offrant une portée réglable généralement jusqu'à 4,6 mètres.
Gestion des Incidents Courants
Un joint de piston usé peut provoquer une fuite d'eau autour de la base de la tige du piston pendant le fonctionnement de l'arroseur PGP ou I-20. La référence Hunter du kit d'étanchéité comprenant le joint du piston et le siège élastique pour les modèles PGP, PGP Ultra et I20-12 est : 253400. La référence pour le joint uniquement des modèles PGP, PGP Ultra et I20-12 est 181500.
Concernant les écoulements au niveau de la buse, il existe un trou combiné de vidange et de purge. C'est un trou de vidange car nous devons vidanger l'eau de sous la tête de la buse de façon qu'elle n'agisse pas sur la tête en cas de gel. Il est probable que la buse "bave". Lorsque la vis diffuse le flux, une petite partie de l'eau s'écoule le long de la partie avant de la tête de la buse dans la partie ouverte, puis s'échappe du trou dans le piston. Pour éviter cela, dévissez simplement la vis de façon qu'elle ne diffuse pas autant l'eau de la buse.
Les programmateurs régulent automatiquement le système d'irrigation ; ils démarrent et arrêtent l'irrigation selon la durée, les jours ou les heures souhaités. Les arroseurs MP Rotator ont une buse rotative complexe. Les arroseurs à turbines atteignent des portées particulièrement longues (de 7 à 30 m) et conviennent aux grandes pelouses. Avec la micro-irrigation et l’irrigation goutte à goutte, de petites zones sont irriguées de manière économique. Lors de la réception d’une installation, le plan de récolement à l’échelle doit être remis. Doivent également être fournis les notices techniques des fournitures, le manuel d’utilisateur du programmateur et le tableau de conduite de l’arrosage.
