Introduction : L'importance des raccords en laiton dans les systèmes d'arrosage
Les systèmes d'arrosage domestiques ou professionnels dépendent d'une multitude de composants pour fonctionner efficacement, et parmi eux, les raccords jouent un rôle capital. Le laiton, en tant que matériau, s'est imposé comme un choix privilégié pour ces raccords, et ce, pour de bonnes raisons. Il est résistant à la corrosion, durable et présente un bon équilibre entre résistance et malléabilité, des qualités essentielles pour des installations soumises aux intempéries et à la pression de l'eau. Que ce soit pour un connecteur de tuyau en Y en laiton, un connecteur de raccords de conduite d'air en laiton, ou un connecteur et tuyau de valve de raccords d'oxygène, la technique de raccordement reste un élément fondamental à maîtriser pour assurer l'intégrité et l'efficacité de l'ensemble du système.
Avec l'augmentation du prix de l'énergie et le recours aux économies d'eau, de plus en plus de temps et d'énergie sont consacrés à la mise en place et au dépannage des systèmes d'arrosage. Un raccordement correct est donc crucial pour éviter les fuites et optimiser la consommation d'eau. Cet article vous guidera pas à pas à travers le processus de raccordement de tuyaux en laiton, en abordant les outils nécessaires, les différentes méthodes de scellement, et les solutions aux problèmes courants.
Préparation du matériel et des outils
Avant de se lancer dans le raccordement, une bonne préparation est la clé du succès. La première étape consiste à rassembler tous les outils et matériaux nécessaires.
Les raccords en laiton : une question de besoin
Bien sûr, vous avez besoin des raccords en laiton. Selon votre projet, vous pourriez avoir besoin d'un connecteur de tuyau en Y en laiton, d'un connecteur de raccords de conduite d'air en laiton, ou d'un connecteur et tuyau de valve de raccords d'oxygène. Il est essentiel de choisir des raccords adaptés à l'utilisation que vous souhaitez en faire, qu'il s'agisse de raccorder des tuyaux d'arrosage de 19mm et 15mm, de connecter des tuyaux de même taille ou de tailles différentes.
Choisir les tuyaux adaptés
Les tuyaux d'arrosage sont disponibles dans une variété de matériaux, y compris le PVC, le caoutchouc et le polypropylène. Une fois que vous savez quel type de tuyau choisir, il est temps de mesurer leur diamètre pour s'assurer de la compatibilité avec les raccords. Avant d'accorder quoi que ce soit, veillez à inspecter chaque tuyau afin de s'assurer qu'il n'y a pas eu d'endommagement au cours du stockage ou du transport.

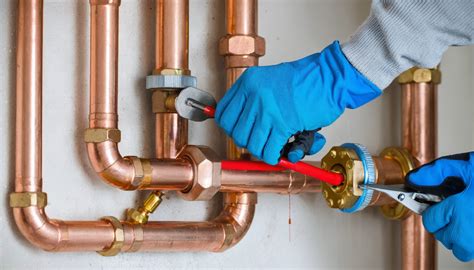

Outils et matériaux complémentaires
Pour un raccordement efficace, vous aurez besoin des éléments suivants :
- Clé à tube ou clé à molette : Indispensable pour serrer fermement les raccords. Pour un collier de serrage, une clé "ratchet" (clé à cliquets) peut être utilisée pour obtenir plus de force qu'un tournevis plat.
- Brosse métallique ou chiffon propre : Pour nettoyer les filetages.
- Lime : Pour lisser les arêtes vives ou les bavures sur les raccords.
- Ruban téflon (PTFE) : Un choix populaire pour sceller les joints, facile à utiliser et offrant une étanchéité fiable.
- Pâte à pipe (pâte d'étanchéité) : Une substance épaisse et pâteuse qui aide également à sceller les joints.
- Colliers de serrage en fer : Pour sécuriser les tuyaux flexibles sur les embouts.
- Solution d'eau savonneuse : Pour tester les fuites dans un système pneumatique.
Préparation des raccords et des filetages
La première étape du raccordement des raccords en laiton consiste à les préparer minutieusement.
Nettoyage des filetages
Commencez par nettoyer les filetages des raccords. Utilisez une brosse métallique ou un chiffon propre pour éliminer toute saleté, débris ou vieux scellant des filetages. Cette étape est cruciale car la présence de particules peut compromettre l'étanchéité du joint. Si le raccord est difficile à serrer, cela peut être dû à de la saleté ou des débris dans les filetages. Nettoyez soigneusement les fils et réessayez.
Lissage des arêtes
Si les raccords présentent des arêtes vives ou des bavures, vous pouvez utiliser une lime pour les lisser. Des arêtes rugueuses peuvent endommager le ruban téflon ou la pâte à pipe, réduisant ainsi l'efficacité du scellement.
Techniques de scellement des joints
Pour garantir une connexion étanche, l'utilisation d'un scellant est impérative. Deux options sont couramment utilisées : le ruban téflon et la pâte à pipe.

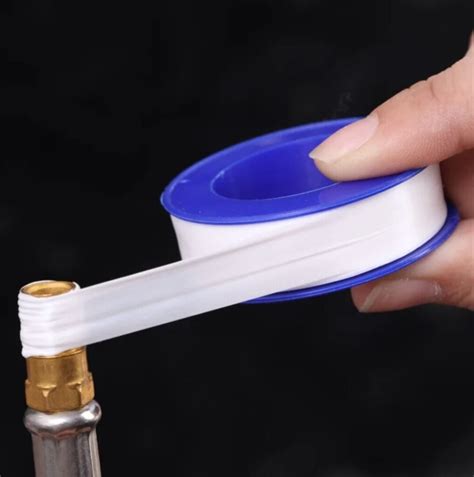

Utilisation du ruban téflon
Le ruban téflon est un choix populaire car il est facile à utiliser et offre une étanchéité fiable. Tenez le ruban légèrement incliné et enroulez-le autour du fil dans le sens des aiguilles d'une montre. Il est important de l'enrouler dans le sens du vissage pour éviter qu'il ne se déroule lors du serrage. Habituellement, 3 à 5 tours de ruban adhésif suffisent. Trop de ruban peut rendre le serrage difficile et potentiellement endommager les filetages, tandis que pas assez ne garantira pas une étanchéité suffisante.
Application de la pâte à pipe
La pâte à pipe est une substance épaisse et pâteuse qui aide également à sceller les joints. Appliquez une fine couche de pâte à pipe sur les filetages mâles à l'aide d'un pinceau ou de votre doigt. Assurez-vous que la pâte recouvre uniformément tous les filetages. La pâte à pipe offre une lubrification supplémentaire qui facilite le serrage et crée un joint plus robuste. Il est également possible de combiner l'utilisation du ruban téflon et de la pâte à pipe pour une étanchéité maximale, en appliquant la pâte sur le ruban téflon enroulé.
Raccordement des tuyaux en laiton
Une fois les raccords préparés et le scellant appliqué, l'étape suivante consiste à assembler les pièces.
Insertion et serrage manuel
Commencez par insérer le raccord mâle dans le raccord femelle. Tournez le raccord mâle dans le sens des aiguilles d'une montre à la main jusqu'à ce qu'il soit bien ajusté. Cette étape permet d'éviter le filetage croisé, qui se produit lorsque les filetages des raccords mâles et femelles ne sont pas correctement alignés. Si vous ressentez une résistance lorsque vous essayez de connecter les raccords, arrêtez-vous immédiatement. Retirez les raccords et vérifiez que les filetages ne sont pas endommagés avant de réessayer.
Serrage avec une clé
Après le serrage manuel, utilisez une clé à tube ou une clé à molette pour serrer davantage le raccord. Serrez le raccord jusqu'à ce qu'il soit bien fixé, mais veillez à ne pas trop le serrer. Un serrage excessif peut endommager les filetages, déformer le raccord ou écraser le scellant, compromettant ainsi l'étanchéité. Le juste milieu est d'appliquer une force ferme mais contrôlée.
TUTO Réaliser un raccord bicône
Cas spécifiques : Raccordement de tuyaux d'arrosage avec des colliers de serrage
Pour raccorder un tuyau d'eau (tuyau genre tuyau d'arrosage) sur un embout en laiton pour une pompe à eau de pluie, la méthode est similaire, mais nécessite l'utilisation de colliers de serrage. L'embout en laiton rentre bien dans le tuyau. Cependant, malgré le collier de serrage en fer, si les pièces (tuyau et embout) sont sous la pression de l'eau, cela peut fuir très fort. Pour pallier cela, le collier de serrage doit être vissé à l'aide d'une clé "ratchet" (clé à cliquets) qui vous donne beaucoup plus de force qu'un tournevis plat. Cela permet de compresser fermement le tuyau sur l'embout en laiton, créant un joint plus étanche. Il n'existe pas de colle spéciale qui puisse coller l'une pièce à l'autre pour résister à la pression de l'eau dans ce type de configuration, l'étanchéité repose sur la compression mécanique.

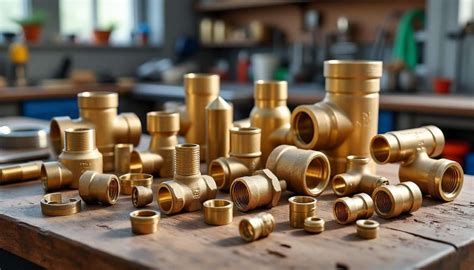

Types de raccords spécifiques et leurs applications
Les raccords en laiton se déclinent en plusieurs formes, chacune ayant une fonction spécifique pour répondre aux besoins variés des systèmes de plomberie et d'arrosage.
Raccords pour changer la direction du flux
Des coudes et des tés sont utilisés pour changer la direction du flux. Le processus de connexion est le même que celui décrit ci-dessus, impliquant la préparation des filetages, l'application d'un scellant et le serrage correct.
Raccords pour connecter des tuyaux de même taille
Les raccords sont utilisés pour connecter deux tuyaux ou raccords de même taille. Appliquez le mastic sur les extrémités mâles du raccord et insérez-les dans les raccords femelles correspondants.
Adaptateurs pour différentes tailles ou types
Les adaptateurs sont utilisés pour connecter des tuyaux ou des raccords de différentes tailles ou types. Par exemple, pour adapter un tuyau d'arrosage sur un raccord en laiton qui aurait un diamètre différent. Leur rôle est crucial pour assurer la compatibilité entre des éléments hétérogènes d'un système.
Raccords rapides, à vis et à sertir
- Raccords rapides : Ces raccords sont une solution idéale pour relier rapidement et facilement des tuyaux d'arrosage entre eux sans devoir utiliser trop d'outils supplémentaires. Ils sont particulièrement pratiques pour les connexions temporaires ou pour des systèmes nécessitant des modifications fréquentes.
- Raccords à vis : Si votre installation nécessite plus de robustesse, optez pour un raccord à vis qui offre une plus grande solidité entre les pièces. Le serrage des vis permet une connexion ferme et durable.
- Raccords à sertir : Ces raccords sont très populaires car ils offrent une plus grande robustesse et durabilité que les autres connexions. Bien qu'ils soient assez simples d'utilisation, une certaine expérience est requise pour les installer correctement, souvent avec un outil de sertissage spécifique.
Test d'étanchéité et dépannage
Une fois le raccordement effectué, il est essentiel de tester le système pour détecter d'éventuelles fuites.
Test de fuite dans un système d'eau
Si vous utilisez les raccords en laiton dans un système d'eau, ouvrez l'eau lentement et vérifiez tout signe de fuite autour des joints. Des gouttelettes ou un suintement indiquent une connexion imparfaite.
Test de fuite dans un système pneumatique
Dans un système pneumatique, vous pouvez utiliser une solution d'eau savonneuse pour tester les fuites. Appliquez la solution sur les joints et observez la formation de bulles, qui signalent une fuite d'air.
Dépannage des problèmes courants
Parfois, vous pouvez rencontrer des problèmes lors du raccordement des raccords en laiton.
- Fuite du joint : Si le joint fuit, la première chose à vérifier est l'étanchéité du raccord. Essayez de le serrer un peu plus à l'aide d'une clé. Si la fuite persiste, il peut être nécessaire de démonter le joint, de nettoyer les filetages et d'appliquer à nouveau le scellant.
- Filetage croisé : Le filetage croisé se produit lorsque les filetages des raccords mâles et femelles ne sont pas correctement alignés. Si vous ressentez une résistance lorsque vous essayez de connecter les raccords, arrêtez-vous immédiatement. Retirez les raccords et vérifiez que les filetages ne sont pas endommagés. Le filetage croisé peut endommager irrémédiablement les raccords.
- Difficulté à serrer le raccord : Si le raccord est difficile à serrer, cela peut être dû à de la saleté ou des débris dans les filetages. Nettoyez soigneusement les fils et réessayez. Un manque de lubrification dû à l'absence de pâte à pipe peut aussi être un facteur.
Pour l'arrosage automatique dans votre jardin, si les fuites persistent malgré le serrage des colliers, cela peut indiquer un problème d'ajustement entre le tuyau et l'embout en laiton, ou une pression d'eau trop élevée pour le type de raccordement. Assurez-vous que le diamètre du tuyau correspond précisément à celui de l'embout.
Optimisation et durabilité des installations
Pour une installation d'arrosage pérenne et efficace, il est judicieux de prendre en compte certains aspects au-delà du simple raccordement.
Choix des matériaux pour les tuyaux
Si vous avez décidé de raccorder des tuyaux d'arrosage de 19mm et 15mm, il est important de bien préparer votre projet avant de commencer. Le premier pas est de choisir des tuyaux adaptés à l'utilisation que vous souhaitez en faire. Les tuyaux d'arrosage sont disponibles dans une variété de matériaux, y compris le PVC, le caoutchouc et le polypropylène. Chaque matériau présente des avantages et des inconvénients en termes de flexibilité, de résistance aux UV et à la pression.
Maintenance préventive
Une inspection régulière des raccords et des tuyaux permet de détecter les signes d'usure ou de corrosion avant qu'ils ne deviennent des problèmes majeurs. Le laiton, bien que résistant, peut subir les effets du temps et de l'exposition. Le remplacement proactif des joints ou des raccords endommagés peut prévenir des fuites importantes et des gaspillages d'eau.
Considérations de pression
Lorsque le diamètre du second tuyau est inférieur au premier, la pression de l'eau augmente, ce qui peut solliciter davantage les raccords. Il est essentiel de s'assurer que tous les composants du système sont conçus pour supporter la pression maximale à laquelle ils seront soumis. Des raccords et des colliers de serrage robustes sont particulièrement importants dans ces configurations.
Problèmes de calcaire et de dépôts
Dans les systèmes d'eau, le calcaire et d'autres dépôts peuvent s'accumuler au fil du temps, en particulier sur les raccords et les tuyaux. Ces dépôts peuvent réduire le diamètre interne des tuyaux, augmenter la pression et potentiellement endommager les raccords. Un entretien régulier, comme le nettoyage ou la décalcification, peut prolonger la durée de vie de votre installation. Si un tuyau d'arrivée d'eau chaude est très calcaire avec des dépôts de couleur verte, cela indique une corrosion et une accumulation de minéraux qui nécessitent une intervention.
Connecter les raccords en laiton les uns aux autres n'est pas aussi difficile qu'il y paraît, mais cela requiert de la précision, les bons outils et une bonne compréhension des techniques d'étanchéité. En suivant ces conseils, vous pourrez réaliser des connexions robustes et étanches pour votre système d'arrosage.
