La maintenance des outils de motoculture anciens, particulièrement ceux équipés de moteurs Briggs & Stratton, représente un défi technique passionnant pour les passionnés de jardinage et de mécanique. Le modèle 80212, souvent monté sur des motobineuses robustes, est une pièce d'ingénierie classique. Cependant, lorsque le démarrage devient impossible, il est crucial de comprendre l'architecture spécifique de ce moteur, notamment en ce qui concerne son système d'allumage, qui diffère sensiblement des moteurs modernes ou plus anciens.
Architecture et Identification du Moteur 80212
L'identification précise de votre moteur Briggs et Stratton 80212 / 2246 03 / 900 13003 est la première étape indispensable pour toute intervention. Ce code moteur indique une série spécifique produite avec des caractéristiques techniques précises. Le modèle 80212 appartient à la famille des moteurs à soupapes latérales, réputés pour leur fiabilité, mais dont la conception électronique a évolué au fil des décennies.

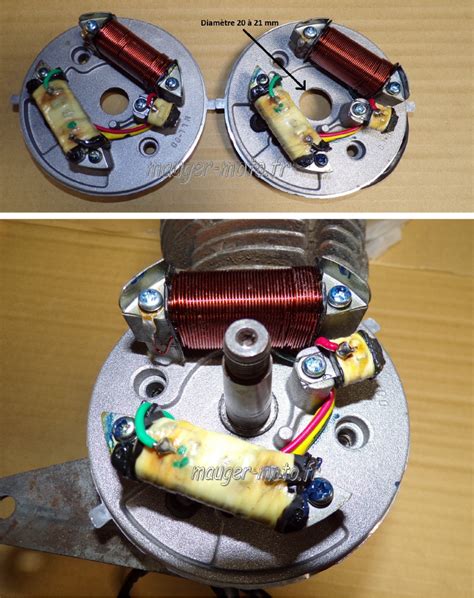

La confusion fréquente concernant l'absence de vis platinées est un point central dans la maintenance de ces unités. Si vous avez démonté le volant magnétique pour chercher des vis platinées et n'avez rien trouvé, c'est une indication majeure sur la technologie embarquée. Contrairement aux moteurs très anciens qui utilisaient un rupteur mécanique (vis platinées) situé sous le volant, les versions ultérieures du modèle 80212 ont été équipées d'un système d'allumage électronique à transistor, communément appelé "Magnetron".
Le Système d'Allumage Électronique : Mythes et Réalités
L'absence d'emplacement pour des vis platinées ou de fils associés sous le volant magnétique confirme que votre moteur est équipé d'une bobine d'allumage électronique. Dans ce système, l'étincelle est générée automatiquement par un module intégré à la bobine qui détecte le passage de l'aimant du volant.
Pour diagnostiquer l'absence d'étincelle, il est inutile de chercher des composants mécaniques de rupture. Le problème réside soit dans le réglage de l'entrefer, soit dans la défaillance du module électronique lui-même. Vous avez mentionné avoir réglé l'entrefer à 0,30 mm. Bien que cette valeur soit standard pour de nombreux moteurs, il est impératif de vérifier si la valeur recommandée pour votre type moteur spécifique (0922 01) ne diffère pas légèrement. Un entrefer trop large empêche l'aimant d'induire un courant suffisant dans le primaire de la bobine pour créer l'étincelle à la bougie.
Diagnostic Avancé de la Panne de Démarrage
Si, après avoir vérifié l'entrefer, l'étincelle reste absente, plusieurs pistes doivent être explorées méthodiquement. La première est la mise à la masse accidentelle. Le fil d'arrêt moteur (le fil qui relie la bobine à l'interrupteur sur le guidon) peut être sectionné ou en contact permanent avec le châssis métallique de la motobineuse. Débranchez ce fil directement au niveau de la bobine pour isoler le système d'allumage de toute commande externe. Si l'étincelle apparaît une fois ce fil déconnecté, le problème provient de votre faisceau électrique ou de l'interrupteur d'arrêt, et non du moteur lui-même.
PushMowerRepair.com - Test de bobine d'allumage Briggs
Une autre cause fréquente, bien que souvent négligée, est l'aimantation du volant magnétique. Avec les années, les aimants permanents fixés à l'intérieur du volant peuvent perdre de leur force magnétique, rendant l'induction insuffisante même avec un entrefer parfaitement réglé. Testez la force de l'aimant en approchant un tournevis métallique : il doit attirer fermement l'outil. Si l'attraction est faible, le volant doit être remplacé ou remagnétisé par un professionnel.
Recherche de Documentation Technique et Revues

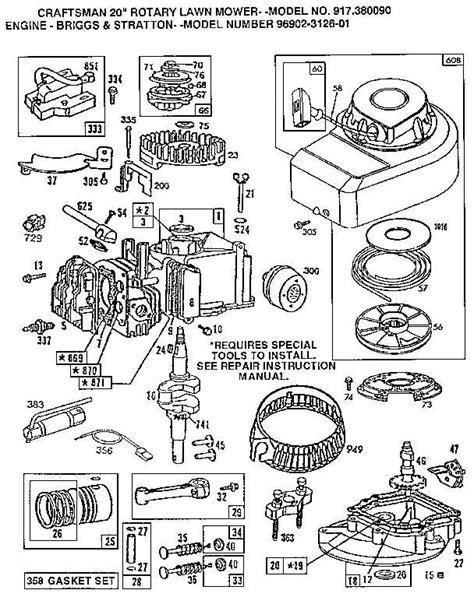

Trouver la revue technique spécifique pour un moteur Briggs & Stratton 80212 type 0922 01 peut s'avérer complexe en raison de la diversité des variantes de production. La meilleure ressource reste le site officiel de Briggs & Stratton. Ils proposent un moteur de recherche par numéro de modèle et de code qui permet de télécharger les éclatés de pièces (Parts Manuals) et les guides de réparation (Repair Manuals).
Pour accéder à ces ressources, munissez-vous de vos numéros :
- Modèle : 80212
- Type : 0922 01 (ou 2246 03 selon vos relevés)
- Code : 12203 (ou 900 13003)
Ces codes sont gravés sur le carénage du moteur, souvent sur le cache-soupapes ou directement sur le bloc moteur près du pot d'échappement. Les manuels d'atelier Briggs & Stratton (souvent appelés "Master Repair Manual") couvrent généralement des familles entières de moteurs. En identifiant la famille "80000", vous trouverez l'ensemble des procédures de calage, de réglage du carburateur et de maintenance du système d'allumage.
Maintenance Préventive et Pérennité du Moteur
Une fois le problème d'allumage résolu, il est conseillé de procéder à une révision complète du système d'alimentation. Sur ces modèles, le carburateur est souvent la source de problèmes persistants. Un nettoyage aux ultrasons du gicleur principal, couplé au remplacement de la membrane de carburateur (si votre modèle en possède une, type "Pulsa-Jet"), permet souvent de retrouver un fonctionnement optimal.
L'allumage électronique est une pièce scellée. Si les tests de continuité et d'isolement du fil de coupure ne donnent aucun résultat, il est fort probable que la bobine soit grillée. Le remplacement par une bobine adaptatrice moderne est une procédure courante et peu coûteuse qui redonnera vie à votre motobineuse pour de nombreuses années. La simplicité de ces moteurs, une fois les principes de base maîtrisés, permet une maintenance autonome durable, évitant ainsi le remplacement coûteux de matériel de jardinage.
En consultant les forums spécialisés en motoculture, vous trouverez souvent des utilisateurs ayant restauré des machines identiques. Il est fréquent de constater que le "type" et le "code" indiqués sur le moteur sont les clés de voûte pour obtenir les pièces compatibles, car Briggs & Stratton a utilisé des composants interchangeables sur une large gamme de cylindrées, facilitant grandement la réparation amateur.
