Le guide complet de la boîte de dérivation : indispensable pour l'électricité de votre salle de bain et au-delà

L'installation électrique est une composante essentielle de toute habitation moderne, et au cœur de cette installation se trouve un élément souvent sous-estimé : la boîte de dérivation. Indispensable pour la réalisation de raccordements électriques, la boîte de dérivation est un boîtier, généralement en plastique isolant, conçu pour regrouper, organiser et protéger les connexions de plusieurs fils électriques. Également appelée boîte de raccordement, boîte de connexion ou boîte de jonction, elle joue un rôle essentiel pour la sécurité et la fonctionnalité de votre circuit électrique. Que vous souhaitiez rénover l'installation électrique de votre habitat ou comprendre simplement son fonctionnement technique, cet article vous apportera toutes les informations nécessaires sur les boîtes de dérivation, leurs types, leurs usages, et les étapes d'installation, avec une attention particulière pour leur rôle dans des environnements spécifiques comme la salle de bain.

Qu'est-ce qu'une boîte de dérivation et pourquoi est-elle cruciale ?

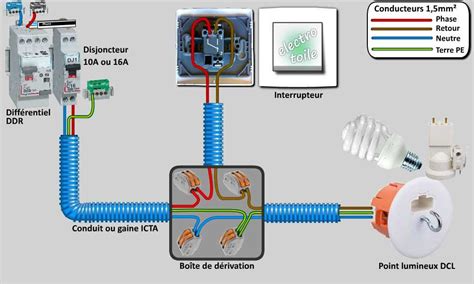

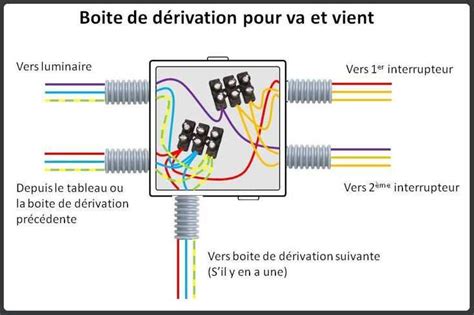

Une boîte de dérivation regroupe toutes les connexions d'un circuit électrique. Elle centralise les départs vers les différents appareils électriques. C'est pourquoi elle doit être placée au plus près des installations, en aval du tableau électrique. Son rôle ne se limite pas à la simple connexion des fils ; elle assure plusieurs fonctions vitales pour la sécurité et la pérennité de votre installation :

• Protection des raccordements : Elle isole physiquement les bornes de connexion (dominos, bornes automatiques, etc.) qui lient les fils entre eux. Cette protection est cruciale pour éviter les contacts accidentels, les courts-circuits et les risques d'électrocution.
• Organisation du câblage : En regroupant les connexions, elle rend le circuit plus lisible et plus facile à maintenir ou à modifier ultérieurement. Cela simplifie grandement les interventions futures, qu'il s'agisse de diagnostics de pannes ou d'ajout de nouveaux appareils.
• Respect des normes : L’utilisation de boîtes de dérivation est une exigence majeure de la norme électrique française NF C 15-100. Cette norme impose que toutes les jonctions et les dérivations de fils soient effectuées dans des boîtiers fermés et accessibles. La boîte de dérivation répond parfaitement à ces exigences puisque les connexions y sont protégées de façon sécurisée.

On pose une boîte de dérivation dès qu’il faut dériver un câble électrique pour alimenter différents points, autrement dit pour ajouter de nouveaux circuits électriques. La boîte de jonction est également utilisée pour relier plusieurs prises électriques à un seul disjoncteur différentiel, de sorte à contrôler l'alimentation électrique de l'ensemble de la zone avec un seul interrupteur. Cela évite d'avoir à modifier le tableau ou de tirer de nouveaux câbles d'alimentation. Enfin, il permet aussi de résoudre les problèmes de longueur de câble électrique.

Les différents types de boîtes de dérivation et leurs applications

Le monde des boîtes de dérivation est plus varié qu’il n’y paraît au premier abord. Elles se déclinent sous 4 types différents, s'adaptant à vos besoins en termes de forme (ronde, carrée ou rectangulaire), de coloris selon l'usage prévu, et de spécificités techniques. Selon l'emplacement de la boîte de dérivation (intérieur, extérieur) et le matériau du support, vous opterez pour une pose encastrée ou une pose en saillie, pour un boîtier à l'étanchéité obligatoire ou non.

1. Boîte de dérivation en saillie

Ces boîtes sont les modèles les plus simples, fixés directement sur la surface d’un mur ou d’un plafond. Moins esthétique que l'encastrable, la boîte est posée en saillie principalement à l'extérieur de l'habitat ou dans les zones peu visibles (garage, cave, combles, dépendances…). On l'utilise aussi pour créer une pieuvre électrique (un précâblage réalisé sur mesure pour finaliser soi-même son installation électrique). Elle convient aussi aux installations électriques apparentes intérieures, avec une simple fixation murale. Ces boîtiers disposent d'un couvercle pour garantir leur étanchéité contre l'humidité, les intempéries et la poussière, et préserver les occupants de tout risque d'électrocution.

2. Boîte de dérivation encastrable

L'encastrement permet de dissimuler la boîte de dérivation à la vue, un type d'installation largement employé pour l'intérieur de la maison dans les pièces à vivre. Elle est encastrée dans les murs, les faux plafonds ou les planchers techniques, où se rejoignent les gaines électriques alimentant les différents appareils. Pour ces boîtes, il existe des distinctions selon le support :

• Pour cloisons sèches (Placo) : Elles disposent de griffes ou de systèmes de fixation rapides pour s’ancrer dans la plaque de plâtre. Ce sont souvent des boîtes de couleur jaune.
• Pour maçonnerie (à sceller) : Ces boîtes, souvent rouges ou vertes, sont scellées directement dans le mur en parpaing, brique ou béton avant la pose de l'enduit. Dans tous les cas, la boîte est étanche à l'air.

3. Boîte de dérivation étanche

Indispensable pour les zones humides (salles de bain, cuisines), l’extérieur, les garages ou les caves. Elles sont classées selon leur indice de protection (IP). Un indice IP élevé (par exemple, IP44, IP55, IP65) garantit une protection contre la poussière et les projections d’eau. Ce type de boîte est crucial pour assurer la sécurité dans des environnements où l'eau et l'électricité pourraient entrer en contact.

4. Boîte de dérivation pour combles, greniers, faux-plafonds et planchers techniques

Une boîte de dérivation peut être installée dans les combles, greniers, faux-plafonds ou encastrée dans un mur. Elle doit, cependant, être toujours accessible. Ce type de boîte est spécifiquement conçu pour les installations dans des espaces souvent moins accessibles, mais où la boîte doit toujours rester facile d'accès pour les éventuelles maintenances.

Sélectionner la bonne boîte de dérivation : critères essentiels

Sélectionner la bonne boîte de dérivation est crucial pour la sécurité et la conformité de votre installation électrique. Voici les facteurs à prendre en compte :

• Le type d’installation : S’agit-il d’une installation neuve ou d’une rénovation ? Le circuit sera-t-il apparent (utiliser une boîte de dérivation en saillie) ou encastré (utiliser une boîte de dérivation encastrable adaptée au support : placo, maçonnerie) ?
• L’environnement : La boîte sera-t-elle exposée à l’humidité, à la poussière, aux intempéries ? Pour les zones humides ou l'extérieur, il est indispensable d'utiliser une boîte de dérivation étanche avec un indice de protection (IP) adapté.
• Le nombre et la section des fils : La taille de la boîte doit être suffisante pour accueillir confortablement tous les fils et leurs bornes de connexion. Une boîte trop pleine est une source potentielle de problèmes.
• Le type de raccordement : Prévoyez-vous d’utiliser des bornes rapides (type Wago), des bornes à vis (dominos), ou d’autres systèmes ? Certaines boîtes sont vendues vides, nécessitant l’ajout de bornes de connexion (Wago, dominos) séparément.
• L’accessibilité : La norme NF C 15-100 exige que toutes les boîtes de dérivation restent accessibles après l’installation pour permettre la maintenance ou les modifications. C'est une règle d'or : ne cachez pas votre boîte de dérivation derrière une cloison en plaques de plâtre.

Installation d'une boîte de dérivation : un guide pas à pas

Installer une boîte de dérivation peut sembler complexe, mais en suivant ces cinq étapes clés, vous pourrez réaliser cette tâche de manière efficace et sécurisée.

Étape 1 : Déterminer l’emplacement et préparer les outils

Pour votre sécurité, coupez le courant au niveau du disjoncteur général avant toute manipulation. Assurez-vous de l’absence de tension à l’aide d’un multimètre ou d'un VAT (Vérificateur d'Absence de Tension). Cette étape est cruciale pour éviter tout risque d'électrocution et garantir une installation sécurisée.

Repérez l’emplacement de la boîte de dérivation sur le mur, en prenant en compte l’arrivée des gaines électriques. Le boîtier de dérivation doit se trouver au minimum 5 cm au-dessus du sol fini ou de la plinthe. Pour une rénovation, il faut, au préalable, tracer les saignées ainsi que l'emplacement de la boîte de dérivation.

Matériels et outils nécessaires :

• 1 boîte de dérivation (Plexo ou Batibox selon le type de pose et l'environnement)
• Des bornes de raccordement (Wago, dominos)
• 1 pince à dénuder
• 1 couteau d’électricien
• 1 tournevis plat
• 1 perceuse
• 1 niveau à bulle
• Vis et chevilles

Pour un montage en encastré :

• Scie cloche et/ou scie à guichet (pour plaques de plâtre)
• Burin et/ou scie à trépan (pour murs durs comme le béton ou la brique)

Étape 2 : Préparer l'emplacement selon le type de pose

Les étapes diffèrent selon le type de pose (en saillie ou encastrée).

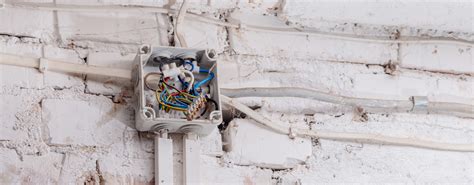

Pour une pose en saillie (pour tout type de mur) :

1. Posez la boîte ouverte à son emplacement définitif et vérifiez à l'aide d'un niveau à bulle qu'elle soit bien droite.
2. Marquez les points de fixation de la boîte au mur à l’aide d’un crayon.
3. Percez le mur avec une perceuse équipée d’un foret adapté.
4. Chevillez avec des chevilles adaptées au support.
5. Vissez la boîte de dérivation dans les chevilles et utilisez les bouchons d'isolation fournis dans la boîte.

Pour une pose en encastré :

• Pour les plaques de plâtre : Préparez l'emplacement de la boîte dans le mur à l'aide d'une scie cloche et/ou d'une scie à guichet.
• Pour les murs durs (béton, brique) : Préparez l'emplacement de la boîte dans le mur à l'aide d'un burin et/ou d'une scie à trépan. Mettre du plâtre dans la cavité prévue pour la boîte de dérivation, puis positionner la boîte de connexion au bord de la cloison. Appliquez le plâtre autour de la boîte pour la sceller dans le mur, en veillant à combler tous les espaces et à créer une surface lisse. Utilisez une truelle pour lisser le plâtre et assurez-vous que la surface est uniforme avec le reste du mur.

Étape 3 : Introduire les gaines dans le boîtier de dérivation

Ouvrez les passages de câbles sur la boîte de dérivation et introduisez les gaines de câbles. Faites rentrer les câbles ou conduits jusque dans la boîte de dérivation. Les gaines doivent dépasser de 1 cm (certains préconisent 1 cm, d'autres quelques centimètres) dans la boîte de dérivation pour garantir la continuité de la protection des fils. Laissez suffisamment de longueur de câble à l'intérieur pour faciliter les connexions, tout en évitant un excès qui pourrait causer des encombrements ou des nœuds. Laissez toujours un peu de longueur pour faciliter les raccordements !

Étape 4 : Brancher les conducteurs

Veillez à garder une longueur suffisante de fil pour faciliter une possible intervention future. Dénudez les fils électriques sur 12 mm. Insérez les fils à connecter dans une borne de raccordement de type Nylbloc ou Wago en respectant la couleur des fils (rouge pour la phase, bleu pour le neutre, vert/jaune pour la terre). Relier les conducteurs, à l'intérieur de la boîte de dérivation, à l'aide de bornes de connexion. Assurez-vous que les connexions sont fermes et sécurisées.

Étape 5 : Terminer l’installation

Enlevez le surplus de plâtre avec le tranchant d'une truelle si vous êtes en pose encastrée. Pour repérer les circuits, il est important d’inscrire les connexions établies à l'intérieur du couvercle sur la boîte de dérivation. Refermez ensuite la boîte de dérivation. La pose de votre boîte de dérivation est terminée ! Remettez le courant au disjoncteur général.

Boîte de dérivation et salle de bain : les spécificités de la norme NF C 15-100

La salle de bain est une pièce particulièrement sensible aux risques électriques en raison de la présence d'eau. La norme NF C 15-100, qui régit les installations électriques basse tension en France, impose des règles strictes concernant l'emplacement des appareils électriques, y compris les boîtes de dérivation, dans cette pièce.

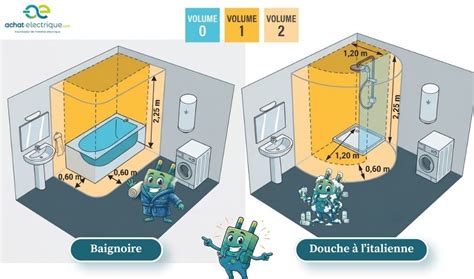

Historiquement, la salle de bain était divisée en trois volumes de sécurité (0, 1, 2 et 3). Aujourd'hui, avec la suppression du volume 3 dans les versions plus récentes de la norme, la réglementation reste axée sur la protection contre les projections d'eau.

• Volumes 0 et 1 : La pose d’une boîte de dérivation dans les volumes 0 (intérieur de la baignoire ou du receveur de douche) et 1 (au-dessus de la baignoire ou du receveur, jusqu'à 2,25 m de hauteur) est strictement interdite. Ces zones sont considérées comme présentant un risque maximal.
• Volume 2 : Les boîtes de connexion sont autorisées en volume 2 (zone située à 60 cm autour du volume 1 et jusqu'à 2,25 m de hauteur) pour raccorder des appareils situés dans ce volume. Cependant, il est impératif d'utiliser une boîte de dérivation étanche avec un indice de protection (IP) adapté à l'humidité (par exemple, IP44 minimum). Il en va de même pour les volumes cachés adjacents au volume 2 si des appareils y sont raccordés.

Certains se demandent si l'on a le droit de mettre des boîtes de dérivation dans le faux plafond ou dans le doublage de la salle de bain. La réponse est oui, à condition de respecter les volumes de sécurité et surtout, l'accessibilité. Même si ces boîtes ne sont pas directement accessibles visuellement, elles doivent pouvoir être ouvertes pour maintenance. Ne cachez pas les boîtes de dérivation de manière permanente derrière des cloisons.

Il est à noter que la proximité entre les canalisations électriques et les canalisations d'eau doit être gérée avec prudence. Bien que rien n'interdise d'avoir des canalisations électriques et des boîtes de connexion électriques à plusieurs centimètres de canalisations d'eau, un professionnel déporterait et séparerait probablement les parties électriques et hydrauliques pour minimiser les risques en cas de fuite d'eau. En cas de fuite, il y aura de l'eau derrière la cloison, ce qui est un inconvénient majeur. Au niveau électrique, il n'y a pas de danger particulier en cas de fuite si le tableau est bien réalisé avec les protections nécessaires (disjoncteur différentiel).

Questions fréquentes et erreurs à éviter

Doit-on toujours utiliser une boîte de dérivation pour une jonction de fils ?

Oui, absolument. La norme NF C 15-100 impose que toutes les jonctions et les dérivations de fils soient effectuées dans des boîtiers fermés et accessibles pour la sécurité et la conformité de l'installation.

Peut-on installer une boîte de dérivation n’importe où dans la maison ?

Non. Outre le choix du type de boîte adapté à l’environnement (éviter une boîte standard dans une salle de bain ou en extérieur), la norme NF C 15-100 impose que les boîtes de dérivation restent accessibles après les travaux. Ne cachez pas une boîte de dérivation derrière une cloison en plaques de plâtre sans prévoir une trappe amovible pour y accéder.

Quel type de boîte de dérivation faut-il utiliser pour une installation en extérieur ou dans une pièce humide comme une salle de bain ?

Dans ces environnements, il est indispensable d’utiliser une boîte de dérivation étanche (ou boîte de jonction pour humidité) avec un indice de protection (IP) adapté. Pour l’extérieur, un indice élevé comme IP55 ou IP65 est recommandé. Pour la salle de bain, un minimum de IP44 est requis dans le volume 2.

Astuces et précautions supplémentaires :

• Utilisez le bon matériel : N’utilisez jamais une boîte standard dans un environnement humide.
• Ne surchargez pas : Une boîte trop pleine peut entraîner des échauffements et des problèmes de connexion.
• Bornes de qualité : Privilégiez les bornes de connexion de marques reconnues pour des raccordements fiables et durables. Les bornes Wago sont souvent recommandées pour leur facilité d'utilisation et leur fiabilité.
• Normes : En cas de doute, référez-vous toujours à la norme NF C 15-100 ou faites appel à un professionnel qualifié.

La boîte de dérivation électrique est un composant indispensable qui assure la sécurité, l’organisation et la conformité de votre installation électrique. Le choix du bon type de boîte (en saillie, encastrable, étanche, pour combles, etc.) en fonction du lieu d’installation et de l’environnement est primordial. Bien choisir et bien installer vos boîtes de dérivation, c’est investir dans la sécurité de votre foyer et la facilité de maintenance future de votre matériel électrique.
