L'électricité et l'eau ne font pas bon ménage, un fait que nous connaissons tous. C'est pourquoi la protection des installations électriques est d'une importance capitale, que ce soit pour des projets neufs ou en rénovation. Dans ce contexte, la boîte de dérivation étanche, parfois appelée boîte de jonction ou coffret étanche, représente une solution indispensable pour garantir la sécurité et la longévité de votre réseau électrique, y compris dans les environnements les plus rigoureux.
Qu'est-ce qu'une Boîte de Dérivation Étanche et Pourquoi est-elle Cruciale ?
Une boîte de dérivation étanche est un boîtier spécialement conçu pour abriter et protéger les connexions électriques. Son rôle principal est de préserver ces raccordements des agressions extérieures telles que l'humidité, la poussière, les projections d'eau ou les conditions climatiques extrêmes. En empêchant ces éléments de pénétrer, elle réduit considérablement les risques de courts-circuits, de dysfonctionnements, de corrosion des connexions et, plus grave encore, de risques d'électrocution.
Ces boîtes sont essentielles pour assurer la sécurité et la durabilité des installations électriques. Elles sont conçues pour répondre à des réglementations de sécurité strictes, notamment la norme NF C 15-100 en France.
La Norme IP : Un Indicateur Clé de l'Étanchéité

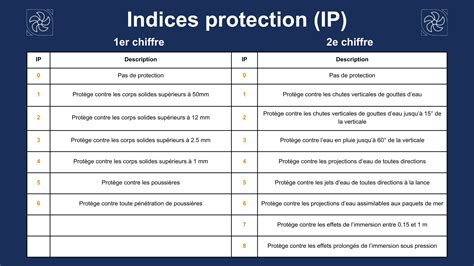

Les boîtes de dérivation étanches répondent aux normes de protection IP (Ingress Protection), qui définissent le niveau de protection contre les solides et les liquides. Par exemple, une classification de IP44 à IP55 indique une résistance aux projections d'eau et à la poussière. Des niveaux supérieurs, comme IP68, garantissent une protection totale contre la poussière et une immersion prolongée dans l'eau, ce qui est crucial pour les applications souterraines ou immergées.
Quand Utiliser une Boîte de Dérivation Étanche ?
Avant de s'atteler aux différentes étapes de l'installation, il est important de comprendre les situations dans lesquelles une boîte de jonction électrique étanche s'avère nécessaire.
Environnements Humides ou Extérieurs
Pour une pose en extérieur, il est évident que le matériel doit être étanche. Cependant, toute pièce humide nécessite également de protéger les raccordements électriques contre l'humidité. Ainsi, il y a 3 principaux cas de figure pour lesquels une boîte de dérivation étanche peut être installée :
- Dans un endroit présentant un taux d'humidité important, comme une cave, un garage, une salle de bain ou un local technique.
- À l'extérieur de l’habitation pour une pose sur le mur, en encastré ou en saillie. Cela inclut les éclairages de jardin, les prises extérieures, les systèmes d'arrosage, etc.
- Enterrée dans le jardin, accessible via un regard. Cette application est courante pour les câbles d'alimentation de pompes, d'éclairages de chemins ou d'autres équipements extérieurs.
Applications Spécifiques avec Résine
Certains types de boîtes de jonction sont fournis avec une résine à couler, offrant une solution simple et efficace pour un raccordement électrique ultra-sécurisé. Ces boîtes sont particulièrement adaptées pour l'étanchéité et l'isolation d'accessoires de raccordements électriques en basse tension, nécessitant par ailleurs une excellente rigidité diélectrique. La réparation est rapide et sûre et s’adapte à tous câbles (ronds ou plats).
Le matériel de jonction en résine à couler est étanche à l'eau, transversalement et longitudinalement. Ces produits permettent donc, en toute sécurité, une mise en œuvre dans l'eau, sous terre, à l'intérieur comme à l'extérieur, et dans des conduits d'installation.
Elles constituent une solution de choix pour les entreprises, notamment d'approvisionnement en énergie, de l'industrie et du secteur de l’installation électrique pour relier en permanence les câbles enterrés dans le sol. Ces boîtes de raccordement avec résine répondent à la norme DIN VDE 0291/2.
Les Différents Types de Boîtiers et Leurs Caractéristiques
Les boîtes de dérivation étanches se déclinent en plusieurs dimensions et formes - carrée, rectangulaire ou ronde - afin de s'adapter à tout type de projets. Elles sont disponibles dans une variété de matériaux tels que le plastique, l’aluminium ou l’acier inoxydable. Le choix du matériau dépendra de l’environnement dans lequel le tableau électrique sera installé, ainsi que des contraintes mécaniques et chimiques.

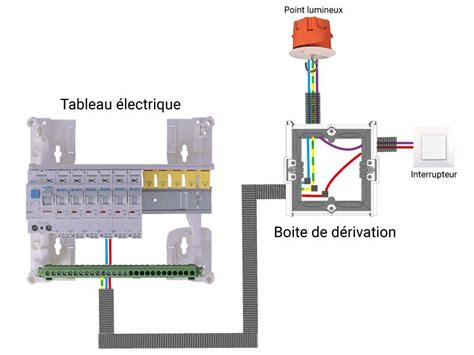

Boîtes de Dérivation Standard
Ces boîtes sont généralement fabriquées en plastique robuste et sont utilisées pour les installations murales, en saillie ou encastrées, dans des zones exposées à l'humidité ou à la poussière. Elles peuvent être équipées de bornes de connexion dominos ou automatiques, facilitant le raccordement des conducteurs.

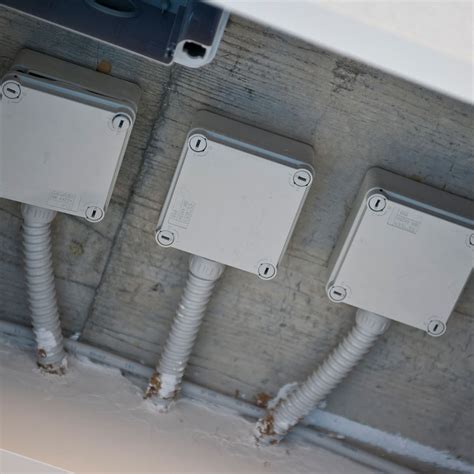

Poser une boite de dérivation étanche à l'extérieur
Boîtes de Jonction avec Résine
La boîte électrique de jonction et dérivation est compatible avec tous les câbles en PVC-, PE-X (VPE), PE- et EPR. Le kit inclut une résine liquide polyuréthane bi-composants, souvent livrée sous forme de poches transparentes, permettant le contrôle du processus de mélange et évitant l'apparition d'impuretés. Ces boîtes transparentes offrent un contrôle visuel du processus de coulée.
Ces boîtes sont de très haute résistance mécanique et acceptent des tensions nominales allant jusqu‘à 10 kV. Les résines sont sans halogène, ce qui est un avantage en termes de sécurité incendie. Elles sont disponibles en version avec (kit complet) et sans connecteurs.
Parmi les nombreuses variations de jonctions électriques, la boîte de jonction électrique avec résine occupe une place importante pour sa fiabilité et sa durabilité.
Les DriBox : Une Solution Mobile pour la Protection
En plus des boîtiers fixes, il existe des solutions mobiles comme la DriBox. Il s'agit d'une boîte étanche pour ranger les dispositifs de branchements électriques : rallonges, barres d'alimentation, connecteurs, etc. Les branchements demeurent ainsi en sécurité et à l'abri de la pluie, la neige, la poussière, ce qui permet d'éliminer des dangers potentiels.
La boîte de rangement étanche DriBox est utile tout au long de l'année. Par exemple, l'été on y range les raccordements électriques des appareils d'éclairage, de la radio, des dispositifs de chauffage en camping et l'hiver les rallonges des lumières de Noël. Elle est également pratique pour les adeptes de rénovations, de jardinage ou ceux qui ont un bateau.
Même si les fils passent par les ouvertures de la boîte fermée, l'eau ne s'infiltre pas, car celles-ci sont protégées par une bande de silicone. Il est important de souligner que la boîte n'est pas munie d'un système d'alimentation électrique ; il doit y avoir au moins une rallonge ou barre d'alimentation connectée à une prise électrique extérieure.
Trois grandeurs différentes sont offertes :
- DriBox 200: 200mm x 80mm x 95mm et 2 ouvertures
- DriBox 285: 285mm x 150mm x 110mm et 5 ouvertures
- DriBox 330: 330mm x 230mm x 140mm et 5 ouvertures
Le système de fermeture de la boîte permet de l'ouvrir et la fermer facilement pour accéder à son contenu.
Comment Choisir sa Boîte de Jonction Électrique ?
Le choix d'une boîte de dérivation étanche dépend de plusieurs facteurs clés liés à l'application et à l'environnement.
Critères de Sélection
Préalablement à la mise en œuvre, vous devez choisir votre boîte de jonction électrique avec résine en fonction de :
- Le nombre de conducteurs : Déterminez combien de fils devront être raccordés dans la boîte.
- La section de vos conducteurs : La taille des conducteurs influencera la capacité de raccordement nécessaire.
- Le diamètre de vos câbles : Assurez-vous que les presse-étoupes ou les entrées de câble de la boîte sont compatibles avec le diamètre de vos câbles.
- S'il s’agit d’une prolongation ou d’une dérivation : Certaines boîtes sont optimisées pour des prolongations linéaires, d'autres pour des dérivations parallèles ou d'adaptation.
- Le niveau de protection IP requis : En fonction de l'exposition à l'eau et à la poussière.
- Le matériau de la boîte : Plastique, aluminium, acier inoxydable, en fonction de la robustesse et de la résistance à la corrosion désirées.
- Les tensions nominales : Les boîtes sont disponibles pour diverses applications, allant du bas voltage (0.6/1kV) jusqu'à 10kV.
- La présence de connecteurs : Certains modèles sont livrés avec des connecteurs (à sertir ou à visser) inclus, d'autres nécessitent leur ajout séparé.
Exemples de Boîtes de Jonction Étanche IP68 avec Résine et Connecteurs
Des produits tels que la boîte de jonction étanche IP68 avec résine et connecteurs sont conçus pour le raccordement de câble électrique en extérieur et intérieur. Ils contiennent une résine à couler (sans halogène) et des connecteurs électriques (pour conducteurs cuivre ou alu). Leur tenue U0/U va de 0.6/1kV à 10kV.
Les capacités de raccordement varient généralement de 1x à 5x / 1,5mm² à 300mm², offrant une grande flexibilité pour différents projets.
Le contenu de la livraison inclut souvent : des coquilles polycarbonate, la résine (PUR sans halogène et résistante aux UV - GA résistante hydrolyse), un couvercle, des manchons de raccordement à visser (pour câbles cuivre ou alu), une pièce d'espacement, du ruban d'isolation PVC, des gants et des instructions.
Voici un tableau illustratif des dimensions et capacités de raccordement de certains modèles :
| Référence | Dimensions - L x H (mm) | Capacité de raccordement |
|---|---|---|
| A1V6 | 190 x 49 | 1x à 5x / 1,5mm² à 6mm² |
| A2V2-5-16 | 240 x 57 | 1x à 5x / 2,5mm² à 16mm² |
| A4V6-25 | 360 x 95 | 1x à 5x / 6mm² à 25mm² |
| A4V16-50 | 360 x 95 | 1x à 4x / 16mm² à 50mm² |
| A5V25-95 | 430 x 108 | 1x à 4x / 25mm² à 95mm² |
| A6V35-150 | 530 x 132 | 1x à 4x / 35mm² à 150mm² |
| A7V150-300 | 700 x 180 | 1x à 4x / 150mm² à 300mm² |
Mise en Œuvre d'une Boîte de Jonction Électrique avec Résine
L'installation d'une boîte de jonction électrique avec résine est une procédure spécifique qui demande une attention particulière.
Étapes Clés de l'Installation
- Préparation : Une fois la connexion électrique réalisée, placez ensuite la boîte de dérivation étanche bien à plat.
- Test du circuit : Pensez à tester votre circuit avant de remplir la boîte de résine. Cette étape est cruciale pour s'assurer que les raccordements fonctionnent correctement avant qu'ils ne soient scellés de manière permanente.
- Préparation de la résine : Il convient de préparer le mélange de résine et de l'introduire dans la boîte de jonction ou de dérivation prévue à cet effet. On utilise une résine liquide polyuréthane bi-composant, elle est de type GA ou GB (pour contrainte thermique élevée), livrée sous forme de poches transparentes, permettant le contrôle du processus de mélange et évitant l'apparition d'impuretés.
- Coulée de la résine : Le mélange est introduit dans une boîte transparente servant de moule qui présente une très bonne résistance mécanique et facilite le contrôle visuel.
- Durcissement : Une fois la résine mélangée et coulée dans la boîte (ou coquille), celle-ci durcit de façon définitive. L’ensemble est parfaitement étanche et indémontable.
Réutilisabilité des Boîtes de Jonction avec Résine
Il est important de noter qu'une fois la résine mélangée et coulée dans la boîte, celle-ci durcit de façon définitive. L’ensemble est parfaitement étanche, et indémontable. Cela signifie que la boîte ne peut pas être réouverte sans endommager l'installation. C'est pourquoi le test préalable du circuit est si important.
Des poches de résine sont également disponibles séparément si vous avez besoin de remplacer la résine ou de l'utiliser pour d'autres applications.
L'Importance des Marques Réputées et des Fournisseurs Fiables
Pour garantir la robustesse et la fiabilité de votre installation, il est recommandé de choisir des boîtes de dérivation étanches de marques réputées. Des fabricants comme Legrand (avec la gamme Plexo), Schneider Electric (avec la gamme Mureva) ou Eur'Ohm sont reconnus pour la qualité de leurs produits.
Des fournisseurs spécialisés proposent un large choix de boîtes de dérivation étanches pour tout type de travaux. Ces entreprises sélectionnent leurs produits pour leur robustesse et leur fiabilité, offrant souvent des prix concurrentiels et des services additionnels comme la livraison rapide et sécurisée.
Impact sur la Sécurité Électrique et la Durabilité
En utilisant un coffret étanche, vous augmentez considérablement la sécurité électrique de votre installation. En empêchant l’humidité et la poussière de pénétrer dans le tableau électrique ou les raccordements, vous réduisez les risques de chocs électriques et de dysfonctionnements. Un coffret étanche est conçu pour résister aux conditions extérieures les plus difficiles. Il est fabriqué à partir de matériaux robustes et résistants, ce qui lui confère une durabilité exceptionnelle. Lors de l’installation, il est important de choisir des matériaux appropriés et de suivre les directives de sécurité électrique.
La protection contre l'humidité et la poussière prolonge la durée de vie des composants électriques, évitant les coûteuses réparations ou remplacements prématurés. Un témoignage client atteste de l'efficacité de la boîte de jonction électrique : « Ce matériel est principalement utilisé par notre société pour raccorder, prolonger ou réparer les câbles de pompes à eau immergées. » Cette application illustre parfaitement la nécessité d'une étanchéité irréprochable et la confiance accordée à ces solutions pour des environnements exigeants.
