Guide Complet pour le Branchement de Votre Freebox

Lancée en 2002 avec la première offre ADSL de Free, la Freebox a connu de nombreuses évolutions. Free, l'un des principaux opérateurs du marché Internet français, propose des offres attractives et accessibles, attirant un nombre croissant d'abonnés. Que vous soyez un nouveau client ou que vous passiez d'une ancienne version à un modèle plus récent, comprendre les étapes de branchement de votre Freebox est essentiel pour profiter pleinement de votre abonnement. Ce guide détaillé vous accompagnera à travers les différentes installations, qu'il s'agisse des Freebox Revolution Light, Pop, Ultra, Ultra Essentiel, ou des anciennes versions comme la Freebox Crystal ou Mini 4K.

Installer sa Freebox peut parfois ressembler à la navigation en eaux troubles pour les non-initiés. Pourtant, il suffit de suivre quelques étapes claires pour profiter rapidement d'une connexion internet stable et performante chez soi. Comprendre comment procéder vous permettra d'éviter bien des désagréments et de tirer le meilleur parti de votre équipement. La phase de branchement de la Freebox peut être comparée à l'assemblage d'un puzzle précis, chaque pièce devant se situer à la bonne place pour garantir un fonctionnement optimal.

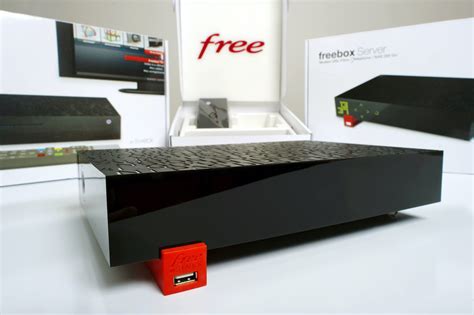

Équipement Freebox et Prérequis

Pour chaque offre Freebox souscrite, vous recevrez généralement une Freebox (boîtier Server faisant office de modem) et un décodeur TV (boîtier Player). Il est crucial de contrôler le matériel fourni par Free avant de commencer l'installation. Si vous disposez de l’intégralité de votre équipement, vous pouvez passer à l’étape du branchement.

Les FreePlugs : Une Technologie CPL Essentielle

Les FreePlugs sont deux petits appareils fournis par Free, indispensables pour l'alimentation de la Freebox et le transfert de données. Ils ont pour fonction d’alimenter les deux boîtiers Freebox (Server et Player) et font également office de prise CPL (Courant Porteur en Ligne), permettant aux boîtiers de communiquer entre eux via le réseau électrique de votre domicile, ce qui évite d'utiliser un câble Ethernet entre eux. Les FreePlugs fournis dans votre équipement Free ont été au préalable associés de manière à fonctionner ensemble dès l’installation. Cependant, il est possible qu’ils se soient désynchronisés.

Raccordement à la Fibre Optique : Une Étape Préliminaire Cruciale

De nombreux logements sont désormais éligibles à la fibre optique, permettant une plus grande vitesse de connexion Internet. Les consommateurs qui souhaitent effectuer le branchement de leur Freebox Fibre et dont le logement est éligible doivent procéder au raccordement de leur logement à la fibre Free. L'installation de la fibre optique avec Free est un service gratuit. Ainsi, un technicien viendra raccorder le logement pour les utilisateurs. Si le logement n’a pas encore été raccordé au réseau fibre, l’abonné doit prendre rendez-vous avec un technicien au moment de sa souscription Free.

Branchement Général des Freebox (ADSL et Fibre)

Les étapes à suivre pour le branchement d’une Freebox sont généralement les mêmes pour les différents abonnements Free : Freebox Revolution Light, Freebox Pop et Freebox Ultra Essentiel. La connectique est la partie la plus complexe, mais une fois les branchements effectués, le modem s’initialise automatiquement.

Premièrement, il faut absolument que la Freebox Server soit connectée à une prise murale, qu'elle soit téléphonique pour l'ADSL ou fibre optique pour la fibre. La box Free devrait ainsi s’allumer et s’initialiser, cela peut prendre un certain temps. Il faut attendre quelques minutes le temps de laisser la Freebox s’initialiser. Une notification se présente en bas à droite pour informer les utilisateurs d’un nouveau réseau sans fil. La connexion est enfin établie.

Branchement Détaillé par Modèle de Freebox

Bien que les principes de base soient similaires, des nuances existent en fonction du modèle de votre Freebox et de votre type de connexion.

Branchement de la Freebox Révolution Light

La Freebox Révolution, une box Internet de sixième génération, apporte une offre Triple Play à ses utilisateurs. Elle dispose d’un modem compatible ADSL, VDSL2 et fibre optique FTTH et intègre un espace de stockage en réseau de 250 Go. La box comprend également la téléphonie fixe et la télévision. Le boîtier TV (Freebox Player) est, quant à lui, muni d’un lecteur Blu-ray 3D.

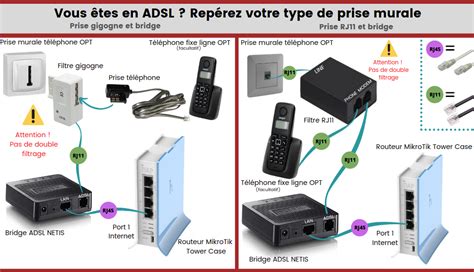

Pour un abonnement ADSL/VDSL

1. Connexion à la prise téléphonique : Utilisez un câble noir DSL (RJ11 + filtre) pour brancher le Freebox Server à la prise téléphonique murale. Le câble noir RJ11 doit être connecté au port DSL à l'arrière de votre Freebox, et l'autre extrémité à votre prise téléphonique.
2. Alimentation du Freebox Server avec FreePlug :
   • Connectez le câble Ethernet (embout rond dans le port rond) sur l’un des FreePlugs.
   • Branchez le câble secteur de l’autre côté du FreePlug ; celui-ci sera ensuite branché sur une prise murale.
   • Reliez le connecteur opposé du FreePlug sur un port du boîtier Freebox Server.
   • Associez le connecteur d’alimentation sur le port 12V (à droite au dos du Freebox Server).
   • Branchez le câble secteur du FreePlug sur une prise murale (au choix).
3. Branchement du Freebox Player :
   • Installez le Freebox Player à côté de votre télévision.
   • Prenez le second FreePlug (le premier ayant servi pour alimenter le Freebox Server). Branchez par la suite le double câble (alimentation + Ethernet) au niveau du FreePlug.
   • Le connecteur Ethernet devra être relié sur l’unique port correspondant et le câble d’alimentation sur le port 12V.
   • Connectez le câble secteur sur le côté opposé du FreePlug.
   • Reliez le Player à votre TV via le câble HDMI ou le câble péritel fourni.
4. Mise sous tension : Allumez votre TV, puis branchez la prise électrique du FreePlug sur une prise murale. La diode du FreePlug doit s’allumer en vert au bout de quelques secondes.

Votre Freebox Révolution Light ADSL est prête à l'emploi ! Comme pour les autres Freebox, patientez durant l'installation. La Freebox doit parcourir plusieurs étapes jusqu'à afficher l'heure.

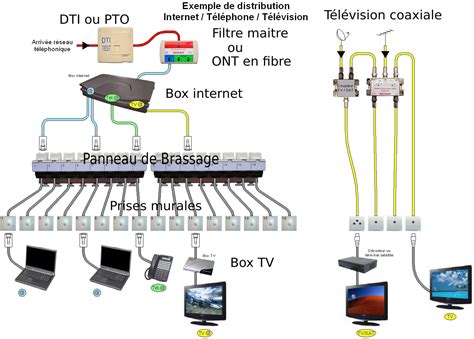

Pour un abonnement Fibre Optique

Si vous êtes abonné à la fibre optique, les étapes vont quelque peu différer de celles d’un abonnement ADSL. Dans un premier temps, placez votre Server à proximité de la prise fibre optique. Selon les caractéristiques de votre logement, le branchement se fait avec ou sans convertisseur optique (fourni).

1. Connexion au port fibre : Connectez le câble fibre optique au port fibre B, qui se trouve aussi au dos de votre Freebox. Le bloc de votre câble fibre optique doit être branché à votre prise fibre optique murale PTO.
2. Branchement avec convertisseur optique (si nécessaire) : Le client doit commencer par brancher le convertisseur dans le port fibre situé à l'arrière du boîtier Server de la Freebox.
3. Alimentation : L'alimentation du Server et du Player se fait de la même manière qu'en ADSL via les FreePlugs.

Branchement de la Freebox Pop

L'offre Freebox Pop contient 3 colis lors de la livraison : le Freebox Server, le Freebox Player Pop et le Répéteur WiFi Pop (ce dernier étant optionnel).

Pour un branchement Fibre

1. Câble fibre optique : Munissez-vous du câble fibre optique fourni dans le pack. Prenez ce câble et insérez délicatement une extrémité dans le port fibre B situé à l'arrière du serveur Pop. Ce port est reconnaissable à son embout optique et permet un raccordement optimal à la fibre.
2. Connexion au boîtier mural : Connectez l'autre extrémité de ce même câble fibre au boîtier fibre optique mural de votre logement (prise murale PTO). Pour cela, alignez parfaitement les embouts et insérez le connecteur. Veillez à réaliser ces deux branchements fibre avec minutie pour garantir des performances optimales. Le moindre défaut de connexion peut impacter les débits.
3. Alimentation : Prenez le bloc d'alimentation (avec prise USB-C) que vous brancherez dans le connecteur du port d'alimentation. Enfin, branchez le bloc sur une prise électrique de la pièce.
4. Initialisation : Le boîtier devrait s'allumer. Il faudra attendre que votre box s'initialise pour compléter l'installation Freebox. Différentes étapes nécessaires à son initialisation seront affichées sur son écran, ne nécessitant aucune intervention de votre part. Lorsque l'heure est affichée, la Freebox Pop est opérationnelle.

Pour un branchement ADSL

1. Câble téléphonique : Prenez le câble téléphonique RJ11 et insérez le petit embout carré rouge dans le port DSL se trouvant au dos du Freebox Server.
2. Bloc T : Il faudra brancher l'autre embout rouge dans le bloc T (l'inscription "Server" y est notée dessus). Branchez ce bloc dans la prise téléphonique de votre pièce.
3. Alimentation : Munissez-vous du bloc d'alimentation (avec prise USB-C) que vous brancherez dans le connecteur du port d'alimentation. Enfin, branchez le bloc sur une prise électrique de la pièce. Le boîtier devrait s'allumer.
4. Initialisation : Attendez que votre box s'initialise. Lorsque l'heure est affichée, la Freebox Pop est opérationnelle.

Branchement de la Freebox Ultra / Ultra Essentiel

Le branchement optimal de votre Freebox Ultra fibre est primordial pour profiter de performances exceptionnelles. Les instructions à suivre pour la Freebox Ultra Essentiel sont exactement les mêmes que pour la nouvelle Freebox V9.

1. Câble optique : Munissez-vous du câble optique fourni. Retirez la protection de l’embout vert et connectez-le soigneusement au port rouge de la prise optique murale, jusqu'à entendre un déclic.
2. Module fibre de la Freebox : Retirez la protection du module pré-inséré dans le port fibre de la Freebox Ultra. Retirez aussi la protection de l’embout bleu du câble optique et branchez-le dans ce module fibre, toujours jusqu'à entendre un déclic.
3. Alimentation : Prenez le bloc d’alimentation USB-C. Branchez l’embout USB-C dans le port ALIM de la Freebox Ultra. Enfin, reliez le bloc d’alimentation à une prise électrique murale pour allumer la box.
4. Initialisation : Votre Freebox Ultra va alors s'initialiser et afficher les différentes étapes de configuration avant d'indiquer l'heure. Votre Freebox Ultra fibre est désormais parfaitement installée et prête à vous offrir des débits ultrarapides !

Branchement de la Freebox Crystal

La Freebox Crystal est une offre exclusivement réservée aux logements situés en zones non dégroupées. Vous recevrez 3 boîtes avec votre offre Freebox Crystal : la boîte contenant le boîtier Server, la boîte contenant le boîtier TV Player, et la boîte contenant les FreePlugs ainsi que les câbles.

1. Connexion téléphonique : Reliez votre Freebox à votre prise téléphonique murale à l'aide du câble ADSL noir. L'autre extrémité du câble doit être insérée dans le port xDSL de votre Freebox.
2. Alimentation du Freebox Server : Connectez l'un des deux FreePlugs en le reliant à l'un des ports Ethernet de la Freebox. Branchez maintenant le cordon d'alimentation au port intitulé 12V au dos de votre Freebox. Enfin, branchez le FreePlug au courant électrique.
3. Alimentation du Freebox Player : Le second FreePlug doit être connecté de manière similaire au boîtier TV Player de votre Freebox Crystal.
4. Vérification FreePlugs : Les FreePlugs sont connectés l'un à l'autre et prêts à l'emploi lorsque vous voyez les voyants lumineux vert et orange apparaître de manière fixe. Si un seul des voyants est éclairé, recommencez l'installation de vos FreePlugs.
5. Initialisation : Une fois ces branchements réalisés, l'écran de votre Freebox Server doit afficher les différentes étapes d'installation (8 étapes au total). L'initialisation sera terminée lorsque vous verrez l'heure apparaître sur l'écran.

Branchement de la Freebox Mini 4K (Ancienne offre)

La Freebox Mini 4K n'est désormais plus disponible à la souscription car elle a été remplacée par la Freebox Pop. Une Freebox Mini 4K est composée de deux boîtes : la première contient le Serveur Freebox et la seconde le boîtier Player Freebox (qui fonctionne sous Android TV).

Pour les abonnés Fibre Free

1. Module SFP et câble fibre : Vous trouverez un module SFP dans votre boîte. Insérez-le dans le port fibre au dos de votre Freebox. Retirez le capuchon noir du module SFP. Insérez à présent le câble fibre côté bleu dans le port fibre qui contient le module SFP. L'autre bout (côté vert) doit être branché à la prise optique murale PTO.
2. Alimentation et initialisation : La fin du branchement Freebox Mini 4K se fait de la même manière, il vous suffit de brancher le bloc d'alimentation de la Freebox et d'attendre qu'elle s'initialise et qu'elle affiche l'heure.

Pour les offres Haut Débit (ADSL/VDSL)

1. Câble téléphonique : Reliez le câble téléphonique au port DSL au dos de votre Freebox et branchez le bloc à la prise téléphonique murale de votre choix.
2. Alimentation avec FreePlug : Branchez le câble d'alimentation à l'embout rond (12V) de votre Freebox puis reliez-le au FreePlug avec l'embout Ethernet. Positionnez le câble Ethernet dans n'importe quel port Ethernet au dos de votre Freebox. Branchez maintenant le câble FreePlug à votre prise électrique murale.
3. Initialisation : Patientez ensuite jusqu'à l'installation complète de votre Freebox. Lorsque votre Freebox Mini 4K affiche l'heure sur son écran, vous êtes connecté au réseau wifi.

Branchement de la Freebox Delta (Ancienne offre)

La Freebox Delta n'est plus disponible à la souscription. Que vous ayez une offre Haut Débit ou une offre fibre, le branchement Freebox Delta est très similaire.

Pour les abonnés Fibre

Au lieu de brancher un câble Ethernet à votre prise téléphonique, connectez votre câble fibre optique au port fibre situé à l'arrière de votre Freebox. Branchez ensuite simplement le câble d'alimentation fibre à votre prise fibre optique murale.

Pour les abonnés ADSL

1. Connexion téléphonique : Reliez le boîtier Server de votre Freebox à votre prise téléphonique murale à l'aide du câble téléphonique RJ11 que vous aurez préalablement inséré dans le port ADSL situé au dos de votre Freebox Server.
2. Alimentation avec FreePlug : Connectez l'un des FreePlugs à votre Freebox Delta en vous servant du connecteur USB-C. Il suffit de l'insérer dans le port A de couleur grise. Branchez ensuite ce FreePlug à l'une de vos prises de courant électrique.
3. Initialisation : Le boîtier Server doit maintenant procéder à l'installation et afficher l'heure une fois celle-ci terminée. Si vous n'êtes pas resté devant votre Freebox, l'heure peut avoir disparu au profit d'un voyant lumineux sur l'écran.

Connecter son boîtier TV (Player) avec la Freebox Delta

Après avoir installé le boîtier Server de votre Freebox Delta, vous pouvez installer le boîtier TV Player :

1. Câble HDMI : Connectez le câble HDMI dans le port E de votre Freebox Delta. Reliez l'autre extrémité au port HDMI de votre télévision.
2. Second FreePlug : Vous avez au préalable branché l'un des FreePlugs au boîtier Server. Connectez maintenant le second FreePlug au boîtier Player. L'embout USB-C doit être inséré sur le port B de couleur grise.
3. Mise sous tension : Branchez le FreePlug à une prise électrique murale puis allumez votre télévision et sélectionnez le canal HDMI.
4. Initialisation : Votre Freebox Delta va alors commencer à s'initialiser. Une fois toutes les étapes terminées, laissez-vous guider par les instructions à l'écran.

Branchement du Téléphone Fixe Freebox

Pour le branchement de votre téléphone Freebox, la procédure est assez uniforme quel que soit le modèle de votre Freebox Server :

• Freebox Révolution Light / Crystal : Introduisez le câble de l’adaptateur téléphonique (de RJ11 vers une prise gigogne femelle) au niveau du port Téléphone. Le port Téléphone se situe à l'arrière de la box. Insérez ensuite la prise téléphonique sur l'adaptateur RJ11 puis redémarrez votre Freebox.
• Freebox Mini 4K : À l'arrière de votre Freebox Mini 4k, vous pouvez voir un port Phone. C'est ici qu'il faudra connecter votre téléphone Freebox. Branchez ensuite le bloc d'alimentation de votre téléphone à votre prise électrique murale.
• Freebox Delta : Pour utiliser le service de téléphonie Free avec une Freebox Delta, vous n'avez rien à faire. Free active votre numéro 09 et les services associés automatiquement.

Problèmes Courants et Solutions

Il est possible de rencontrer des problèmes lors du branchement de la Freebox. Voici quelques pistes pour y remédier :

Désynchronisation des FreePlugs

Les FreePlugs fournis dans votre équipement Free ont été au préalable associés pour fonctionner ensemble. Cependant, il est possible que lors de l’étape du branchement, ces derniers se soient désynchronisés.

1. Mettez l’un des FreePlugs sous tension en le branchant à une prise électrique.
2. Appuyez sur le bouton pendant 15 secondes, puis relâchez. Un témoin lumineux va s’allumer en orange puis va devenir rouge fixe.
3. Renouvelez l’opération en appuyant sur le bouton pendant 2 secondes puis relâchez. Au bout de quelques secondes, les témoins lumineux de chaque FreePlug vont devenir vert fixe, c’est le signe que l’appairage est réussi.

Une fois que tous les FreePlugs ont un voyant vert fixe cela signifie qu’ils sont désormais associés entre eux. Une fois l’association des deux boîtiers faite, il vous est également possible de débrancher et déplacer ces derniers sans avoir à faire une nouvelle synchronisation. Cela vous permettra de bénéficier de la technologie CPL au sein de votre domicile. Il est possible de contrôler la qualité du signal communiquant entre les FreePlugs sur certaines Freebox. Si votre box est dotée de cette fonctionnalité, il faudra vous rendre dans le menu du Player, puis dans « Réglages Réseaux ».

Messages d'Erreur sur la Freebox

• Freebox affiche l’erreur 80 : Il s’agit d’un problème de reconnaissance de l’adresse MAC de l’équipement. Il faudra contacter l’assistance Free en ligne depuis votre espace abonné.
• Freebox affiche l’erreur 20 : Il est question dans ce cas-là d’une insuffisance électrique. Contrôlez l’état de votre prise murale et du branchement avec les FreePlug.
• Freebox affiche les erreurs 26 ou 27 : Le Firmware n’a pas pu se télécharger, il faudra remettre votre Freebox Révolution en marche.
• Freebox n’affiche plus l’heure : Il faut dans ce cas, resynchroniser la box en procédant au redémarrage de celle-ci. Contrôlez en parallèle qu’aucune panne n’est en cours sur la ligne.
• Freebox Révolution n’affiche rien à l’écran : Vérifiez le branchement de l’alimentation au niveau de la prise murale et des FreePlugs.
• Freebox Révolution est bloquée à l’étape 2 : Votre box est donc à la recherche du signal ADSL ou fibre optique. Cela signifie que la Freebox n’est pas en mesure de communiquer avec les équipements distants du réseau de Free. Pour pallier le problème, il faut vérifier l’ensemble des branchements réalisés (box, FreePlugs, prise téléphonique, prise fibre optique, etc.).

Si la box ne s’allume pas ou ne démarre pas correctement

Vérifiez d'abord tous les branchements. Si le problème persiste, redémarrez la box. Si la box ne s’allume pas automatiquement après avoir effectué tous les branchements, il est possible d’essayer d’insérer le câble sur un port d’une autre couleur au niveau de la prise optique sur le mur (pour la fibre). Consultez ensuite l'écran ou afficheur de la box pour des messages d'erreur.

Matériel défaillant

Si votre matériel Freebox est défaillant, il est possible de renvoyer votre équipement à Free. Pour cela, faites une demande de changement de matériel sur votre espace client Free. Seul le service client est à même de déterminer qu’un remplacement de matériel est indispensable, il ne faudra donc retourner l’équipement qu’avec l’accord de Free.

Options et Services Additionnels

Multi-TV Free

Il est possible de connecter deux TV via la Freebox Révolution pour visionner deux programmes en simultané. Il est également possible de brancher 2 TV sur une Freebox Pop ou Ultra pour bénéficier du Multi-TV Free et profiter des chaînes Freebox TV sur deux télévisions en simultané. Pour cela, faites une demande auprès de Free qui vous fera livrer un second décodeur TV (option Multi-TV Free à 9,99€/mois). Vous pourrez ainsi brancher ce dernier sur votre second téléviseur.

Répéteur Wi-Fi Pop

Les consommateurs qui souhaitent bénéficier de la même qualité du réseau dans toutes les pièces de leur domicile peuvent utiliser un répéteur Wi-Fi. Ce dispositif capte le signal Wi-Fi du routeur ou de la box Internet, puis le répète ou l'amplifie afin qu'il puisse être diffusé les zones où la connexion est faible ou inexistante. Le Répéteur WiFi Pop est une option avec la Freebox Pop et des Répéteurs WiFi 7 sont inclus sur demande avec les offres Freebox Ultra. Choisissez où placer le répéteur. Cependant, si le répéteur affiche un point orange, cela signifie qu'il est mal positionné.

Conclusion Partielle

Le branchement de votre Freebox, qu'il s'agisse d'une offre ADSL ou fibre, est une étape clé pour accéder aux services Free. En suivant attentivement les instructions spécifiques à votre modèle de Freebox et à votre type de connexion, vous devriez pouvoir profiter rapidement de votre abonnement. En cas de difficultés, les solutions présentées vous aideront à identifier et résoudre les problèmes courants. N'hésitez pas à consulter votre espace abonné Free ou à contacter le service client au 3244 si les problèmes persistent.
