Introduction : L'Échographie Portable et Ses Défis Technologiques
L'échographie est une technologie d'imagerie 2D qui permet de visualiser des parties du corps humain non visibles à l'œil nu. Son rôle est crucial dans le diagnostic médical, et l'évolution vers des appareils portables et performants est une tendance majeure. Un constructeur d'échographes souhaite intégrer une transmission des résultats d'une vidéo de l'échographie en haute définition (HD), ce qui pose des défis significatifs en termes de communication et d'autonomie. Pour garantir une bonne disponibilité de cet appareil, il est nécessaire d'améliorer l'autonomie de la batterie et d'indiquer l'état de sa charge électrique. Ces objectifs impliquent des choix techniques précis en matière de composants et de systèmes.

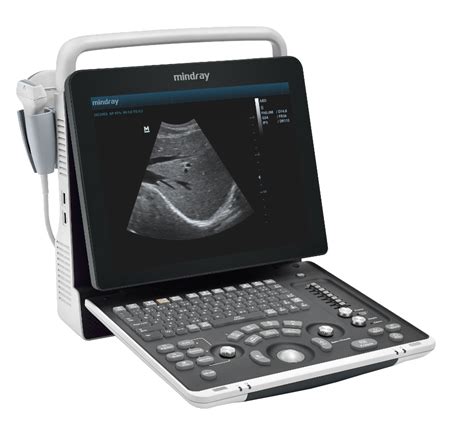

Principe de Fonctionnement d'un Échographe Portable
Le fonctionnement d'un échographe portable repose sur une série d'interactions et de conversions d'énergie et d'information. Lorsque le médecin appuie sur le bouton Marche/Arrêt, la carte de traitement est alimentée, et un voyant témoin de connexion avec la tablette s'allume. Les consignes de début et de fin d'acquisition des images, ainsi que leur visualisation, se font sur la tablette tactile. La tablette transmet ces consignes au module de communication, qui les retransmet à la carte de traitement.
La carte de traitement alimente ensuite l'émetteur à ultrasons en énergie électrique. Cet émetteur convertit l'énergie électrique en un signal sonore, qui se propage au sein du corps du patient. L'écho de ce signal sonore est capté par le récepteur, qui le convertit en un signal électrique. Ce signal électrique est transmis à la carte de traitement, puis au module de communication. Le module de communication renvoie les résultats du traitement à la tablette pour l'affichage des images. Pour une transmission de vidéo en HD, il est nécessaire d'adapter la solution technique pour le module de communication afin de gérer le volume de données important.
Le tableau suivant détaille la nature et le type de flux pour chaque liaison clé dans le système de l'échographe, comme illustré par le document 1.
| Lien | Nature de l'interaction | Type de flux |
|---|---|---|
| Flèche 1 | Signal sonore | Flux d'information |
| Flèche 2 | Courant électrique | Flux d'énergie |
| Flèche 3 | Signal lumineux | Flux d'information |
| Flèche 4 | Signal sonore | Flux d'information |
| Flèche 5 | Ondes radio (sans fil) | Flux d'information |
Technologies de Transmission Sans Fil pour la Vidéo HD
L'exigence de transmission vidéo en haute définition impose des contraintes spécifiques sur le module de communication. Le choix d'une technologie de transmission sans fil est crucial pour assurer une bonne qualité et une faible latence.
Afin de répondre aux exigences du cahier des charges, le constructeur a examiné différentes technologies de transmission sans fil. Pour sélectionner la solution technique que le constructeur doit intégrer au nouvel appareil, il est nécessaire d'analyser les caractéristiques des technologies de transmissions sans fil disponibles.
Pour la transmission de vidéo en HD, la 5G est la solution technique la plus appropriée que le constructeur doit intégrer. L'argumentation de ce choix repose sur plusieurs critères déterminants. La 5G offre un débit très élevé, ce qui est essentiel pour la transmission fluide de vidéos en haute définition sans compression excessive qui pourrait altérer la qualité des images médicales. Sa faible latence est également un avantage majeur, permettant une visualisation quasi instantanée des images sur la tablette, ce qui est crucial pour le diagnostic en temps réel. De plus, la capacité de la 5G à gérer un grand nombre de connexions simultanées et sa fiabilité en font un choix robuste pour un environnement médical exigeant.
5G : 3 MINUTES POUR COMPRENDRE
Optimisation de l'Autonomie de la Batterie : Le Choix du Li-ion
L'amélioration de l'autonomie de la batterie est une exigence fondamentale pour garantir une bonne disponibilité de l'appareil. Le constructeur a remplacé la batterie de type Ni-Cd par une batterie de type Li-ion. Ce choix est motivé par des caractéristiques supérieures du Li-ion par rapport aux autres technologies disponibles.
Les exigences qui ont été déterminantes dans le choix du constructeur en faveur de la batterie Li-ion sont principalement le rapport énergie stockée / masse et la durée de vie. La batterie Li-ion offre un rapport énergie stockée / masse de 170 Wh.kg−1, ce qui est significativement plus élevé que les autres types de batteries (Plomb : 40 Wh.kg−1, Ni-Cd : 60 Wh.kg−1, Ni-Mh : 85 Wh.kg−1). Ce critère est essentiel pour un appareil portable, car il permet d'augmenter l'autonomie sans augmenter excessivement le poids de l'appareil.
Bien que le prix pour 1 Wh soit plus élevé (0,70 € pour Li-ion contre 0,15 € pour Plomb, 0,60 € pour Ni-Cd et 0,65 € pour Ni-Mh), et que la durée de vie soit comparable à celle des Ni-Cd (2 à 3 ans pour Li-ion contre 2 à 3 ans pour Ni-Cd), l'avantage en termes d'autonomie pour un poids réduit est prépondérant. La source de pollution faible du Li-ion est également un avantage, bien que la durée de vie ne soit pas son point fort comparé aux batteries Plomb (4 à 5 ans) ou Ni-Mh (2 à 4 ans). La capacité à stocker plus d'énergie pour une masse donnée est cruciale pour l'autonomie d'un appareil portable, justifiant pleinement le choix du constructeur malgré un coût initial potentiellement plus élevé.
| Type batterie | Critère | Plomb | Ni-Cd | Ni-Mh | Li-ion |
|---|---|---|---|---|---|
| Rapport énergie stockée / masse | 40 Wh.kg−1 | 60 Wh.kg−1 | 85 Wh.kg−1 | 170 Wh.kg−1 | |
| Prix pour 1 Wh | 0,15 € | 0,60 € | 0,65 € | 0,70 € | |
| Source de pollution | élevée | élevée | faible | faible | |
| Durée de vie (ans) | 4 à 5 | 2 à 3 | 2 à 4 | 2 à 3 |
Gestion Intelligente de la Charge de la Batterie
Pour indiquer l'état de charge de la batterie à l'utilisateur, un module de gestion est intégré. Ce module gère la charge de la batterie et communique des informations clés à la carte de traitement, notamment "charge en cours" (état vrai ou faux), "batterie déchargée" (état vrai ou faux), et "batterie chargée" (état vrai ou faux).
L'information destinée à l'utilisateur est réalisée à l'aide d'une LED tricolore, qui respecte un principe de fonctionnement clair :
- En permanence :
- Lorsque la batterie est en charge, la LED clignote en orange (1 seconde allumée, 1 seconde éteinte). Ce signal visuel informe l'utilisateur que le processus de recharge est actif.
- Lorsque la batterie est en charge et qu'elle a atteint son niveau chargé, la LED s'allume en vert. Cela indique une pleine charge et que l'appareil est prêt à être utilisé ou débranché.
- Si la batterie est déchargée, la LED s'éclaire en rouge. Ce voyant alerte l'utilisateur sur la nécessité de recharger l'appareil pour garantir sa disponibilité.
Ce système de signalisation simple et intuitif permet à l'utilisateur de connaître l'état de la batterie en un coup d'œil, contribuant ainsi à une meilleure gestion de l'autonomie de l'appareil.
Perspectives sur les Semi-conducteurs et l'Énergie Photovoltaïque
Bien que le cœur de cet article soit l'échographe et ses composants, il est pertinent d'aborder brièvement les avancées dans des domaines technologiques connexes, comme les semi-conducteurs, qui sont fondamentaux pour l'efficacité énergétique globale des appareils. Un bon semi-conducteur pour des panneaux photovoltaïques doit avoir une énergie de gap ni trop basse ni trop élevée. Le meilleur compromis est obtenu en choisissant des semi-conducteurs ayant un gap compris entre 1 et 1,7 eV. Ce principe est essentiel pour maximiser l'absorption du spectre solaire et convertir efficacement l'énergie lumineuse en énergie électrique.
L'une des possibilités explorées pour augmenter le rendement des cellules photovoltaïques est la cellule multi-jonctions, un empilement de deux ou trois semi-conducteurs différents. Une cellule multi-jonction est fabriquée à partir de semi-conducteurs tels que l'InP, le GaAs et le Ge. Chacun de ces matériaux possède des propriétés d'absorption spécifiques qui, combinées, permettent de capter une plus large gamme de longueurs d'onde du spectre solaire, augmentant ainsi l'efficacité globale de la conversion photovoltaïque.
L'identification du semi-conducteur possédant la plus large bande d'absorption est cruciale pour la conception de cellules photovoltaïques performantes. Le Germanium (Ge) est le semi-conducteur qui possède la plus large bande d'absorption parmi InP, GaAs et Ge, en raison de son énergie de gap relativement faible qui lui permet d'absorber une grande partie du spectre infrarouge. Cette capacité le rend particulièrement utile comme couche inférieure dans les cellules multi-jonctions, où il peut convertir l'énergie des photons de faible énergie qui traversent les couches supérieures.
La recherche et le développement dans ce domaine continuent d'améliorer l'efficacité des capteurs et des sources d'énergie, des avancées qui, à terme, pourraient indirectement bénéficier à des dispositifs médicaux portables en offrant des solutions d'alimentation encore plus performantes et durables.
