Les buses à cône plein : Technologie, applications et typologie industrielle

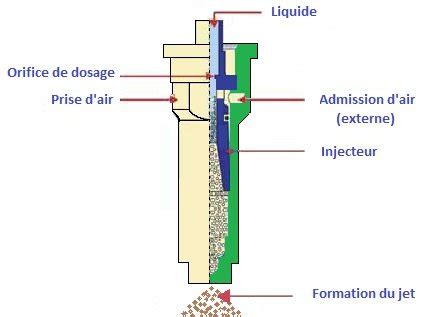

Les buses à cône plein permettent une distribution extraordinairement uniforme du liquide sur toute la zone d'impact circulaire. Le type de buse le plus couramment utilisé dans l'industrie est la buse à cône complet. Ces buses utilisent une aube de forme spéciale placée à l'entrée de la buse pour donner une vitesse de rotation au fluide s'écoulant à travers la buse. Du fait de la vitesse de rotation du fluide, l'eau sortant de l'orifice de la buse est soumise à la force centrifuge et s'ouvre en forme de cône plein. Les buses de pulvérisation à cône plein sont exemptes d'inserts tourbillonnaires et donc particulièrement non obstruées. Les buses à cône plein produisent des gouttes de taille moyenne à grande formant un jet de pulvérisation en forme de cône solide avec une zone d'impact ronde. La conception unique de la palette comporte de grands passages d'écoulement pour fournir un contrôle supérieur et une distribution uniforme.

Principes fondamentaux et conception technique

La conception de la palette crée une action de rotation à grande vitesse à l'intérieur de la buse créant le jet de pulvérisation à cône complet. Le type de pulvérisation créé par nos buses à cône plein est obtenu grâce à un vortex spécifique avec un large passage placé à l'intérieur des buses elles-mêmes. Cette gamme de buses assure une répartition uniforme des gouttes sur toute la section couverte. Les buses à cône plein et flux axial se caractérisent avant tout par une remarquable uniformité de la distribution du liquide sur l'ensemble de la surface circulaire. Un afflux de liquide orienté vers le centre dans la chambre de turbulence et de mélange de la buse est un gage de haute précision de la distribution. Le corps de turbulence optimisé garantit une sécurité de fonctionnement hors pair grâce à ses grands orifices d'écoulement.

À l'inverse, les buses à cône plein et flux tangentiel opèrent sans insert de turbulence et offrent ainsi une sécurité anticolmatage. Un fraisage spécialement adapté dans le corps de buse permet d'obtenir le profil de projection à cône plein. En conséquence, le liquide en rotation subit une déflexion déterminée vers le centre du jet, gage de l'extrême régularité de la distribution en surface à un angle de projection d'une stabilité de pression hors pair.

Typologie et variantes des buses à cône plein

Les besoins industriels étant variés, il existe une multitude de configurations adaptées à chaque contrainte opérationnelle.

Buses à cône plein en acier inoxydable et séries standards

La buse à jet complet standard peut générer une pulvérisation à cône complet. La zone de pulvérisation est ronde. L'angle de pulvérisation est de 43 ° à 106 °. La buse Fulljet peut pulvériser uniformément, les gouttelettes sont de moyennes à grosses. La palette de la buse standard de la série H est fixée par une vis de positionnement, qui est facile à détacher. La palette des buses standard de la série HH n'est pas amovible.

Buses à cône plein grand angle 90-120 degrés

Les buses à cône plein grand angle produisent de grosses gouttelettes qui sont distribuées uniformément dans un motif à cône plein. Les gouttelettes sont plus grosses qu'avec d'autres styles de pointes de capacité égale à des pressions similaires.

Buses à cône plein Conejet à capuchon amovible GG

Les séries G et GG ont un capuchon et une palette détachables, peuvent s'adapter à la fois aux collecteurs et aux tuyaux multibranches. Cette conception permet de détacher le capuchon et la palette de la buse pour être entretenus et nettoyés, au lieu du corps de la buse.

Buses à angle étroit 15 à 30 degrés

La caractéristique de la buse de pulvérisation carrée à angle étroit est qu'elle génère une pulvérisation à cône complet, la zone de pulvérisation est ronde. Les séries à angle étroit génèrent une pulvérisation de particules bien réparties et plus grossières, les séries à 15 ° ont plus de cette caractéristique.

Buses à jet plein à motif carré

La caractéristique de la buse de pulvérisation carrée est qu'elle génère une pulvérisation à cône complet, la zone de pulvérisation est carrée. L'angle de pulvérisation est de 40° à 105°. La buse de pulvérisation carrée à jet complet peut pulvériser uniformément, les gouttelettes sont de moyennes à grosses dans une large plage de pression et de débit.

Buses de la série SJV et versions à écoulement tangentiel

Le modèle de pulvérisation de buses à jet plein à cône plein de la série SJV avec zone d'impact ronde est assemblé ou combiné à une combinaison de buses par capuchon, corps et buse de pulvérisation. Sa conception unique à palettes assure une distribution uniforme de la pulvérisation. Les buses à écoulement tangentiel à angle droit sont une conception de pulvérisation de type coin, la forme de pulvérisation est un cône plein rond. Il convient parfaitement aux tuyaux d'arrosage avec trou latéral.

Buses haute performance et spécialisées

Les buses à grand débit SMP Fulljet évitent beaucoup le problème de blocage habituel dans de mauvaises conditions de travail, et conviennent particulièrement à la pulvérisation de sériflux qui contient beaucoup d'impuretés de grain. Les buses centrifuges à grande vitesse ZSTWB décomposent une certaine pression d'eau en deux flux : un flux rotatif le long de la paroi interne et un flux rectiligne à vitesse axiale, se rencontrant au niveau de la buse pour former une atomisation. Enfin, les buses en plastique bleu de désembuage sont de conception compacte, permettant au liquide d'atteindre un débit maximal tout en minimisant le colmatage.

Applications industrielles et domaines d'utilisation

Le jet conique complet est idéal pour le lavage, le rinçage, le refroidissement, le contrôle de la poussière et la protection contre les incendies. Les buses de pulvérisation à cône plein sont couramment utilisées pour les applications générales de lavage et de rinçage qui ne nécessitent pas un impact élevé. Des buses à angle de pulvérisation plus étroit peuvent être utilisées pour le nettoyage ou l'injection de produits chimiques et les buses à angle de pulvérisation plus large ont tendance à être utilisées pour la suppression de la poussière, la suppression des incendies, le revêtement, le lavage général, le rinçage et d'autres applications.

Les domaines d'application spécifiques incluent :

• Lavage, rinçage, blanchiment.
• Trempe et refroidissement du coke.
• Contrôle de la poussière, dépoussiérage des fumées.
• Lavage et refroidissement des gaz résiduaires.
• Désinfection et stérilisation.
• Anti-mousse.
• La génération et l'élimination des gouttelettes dans le processus de réaction chimique.
• Lavage d'air et de fumées.
• Frotter.
• Extincteur, ignifuge, protection contre l'incendie.
• Refroidissement et nettoyage du tuyau par pulvérisation du côté intérieur du tuyau.
• Refroidissement rapide des fumées à haute température.
• Désulfuration humide.
• Tour de lixiviation.
• Pulvérisation de tour chimique, pulvérisation d'eau de refroidissement et de tour de fractionnement.

Sélection et maintenance des équipements

Lorsqu'il s'agit de choisir une buse, la pression, le débit et, dans une moindre mesure, l'angle de pulvérisation affecteront la taille des gouttelettes. Les tailles de gouttelettes générées par les buses à cône plein vont de fines à grossières. Si de grandes surfaces doivent être couvertes ou si la cible est fixe, des buses à cône plein peuvent être plus appropriées. La buse de pulvérisation cône plein CP, par exemple, est constituée de deux pièces principales, intégrant une hélice interne montée de manière sécurisée. Une version en trois pièces, désignée ECP, est également disponible avec un embout démontable, ce qui facilite les opérations de nettoyage et de maintenance, prolongeant ainsi la durée de vie de la buse.

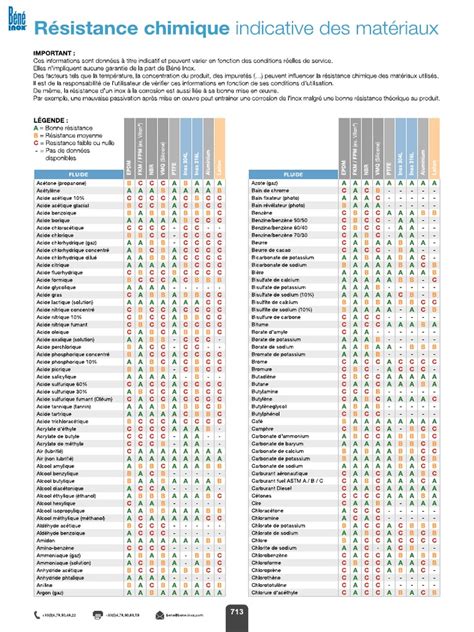

La buse à turbulence axiale, cône plein, faible débit WL est une autre option industrielle caractérisée par la production d'un jet uniforme avec un débit faible. Elle offre une grande flexibilité grâce à ses différents angles (30°, 60°, 90° et 120°). Fabriquée en matériaux tels que le PVC, le laiton, l'inoxydable 316, le polypropylène ou le PTFE, elle présente une remarquable résistance à une large gamme de produits chimiques et à des pressions allant de 0.7 à 20 bars.

Expertise technique et qualité de fabrication

La conception des buses de pulvérisation et l'usinage de précision jouent un rôle important sur la stabilité du jet de pulvérisation, la répartition du flux et les angles de pulvérisation. Shanghai Xinhou, par exemple, met en avant l'importance de la conception de la palette, du canal large et clair, et de l'excellente fonction de contrôle. Les buses Lechler à jets multiples, série 502, permettent d'obtenir une très grande surface de liquide pulvérisé en combinant à bon escient plusieurs buses individuelles à pulvérisation fine. En présence de débits volumétriques relativement importants, si l'objectif est d'obtenir une pulvérisation fine sous forme de brouillard, les buses à faisceau se révèlent très avantageuses : les cônes creux pulvérisés les uns dans les autres génèrent une atomisation fine à cône plein avec un lit d'eau fluidisé très dense. Il convient de rappeler que la pulvérisation de type cône plein se maintiendra uniquement sur une certaine distance, après quoi le jet se désagrègera généralement en brume ou brouillard. Les buses détaillées permettent de garantir la tenue de la forme conique le plus longtemps possible après la sortie de la buse. S'il fallait un brume/brouillard homogène alors une buse de brumisation serait plus conseillée.
