Le bulbe d'étrave, cet appendice souvent discret mais essentiel à la performance de nombreux navires modernes, est un concentré de savoir-faire en hydrodynamique. Sa fonction principale est d'altérer le système de vagues généré par la coque en mouvement, dans le but de réduire la résistance à l'avancement et d'améliorer la vitesse. Cette optimisation, cependant, n'est pas sans contraintes, tant sur le plan de la performance que de la construction.
La Physique de l'Annulation des Vagues
La raison d'être du bulbe d'étrave réside dans sa capacité à interagir avec la vague d'étrave normale du navire. Lorsqu'un navire progresse dans l'eau, il crée naturellement une série de vagues, dont la plus significative est celle qui se forme à son avant, l'onde d'étrave. Le bulbe d'étrave est spécifiquement conçu pour générer sa propre vague, une vague additionnelle. À une vitesse donnée, le creux de cette vague créée par le bulbe vient coïncider avec le sommet de la vague d'étrave principale. Cette superposition annule, ou du moins réduit considérablement, l'amplitude de l'onde d'étrave. L'effet direct est une diminution de la résistance hydrodynamique. En d'autres termes, le navire rencontre moins de frottement avec l'eau, ce qui lui permet d'atteindre une vitesse supérieure pour une puissance motrice équivalente.
De plus, le bulbe d'étrave a pour effet de déplacer la première crête de vague vers l'avant. Cela allonge virtuellement la longueur à la flottaison du navire, un paramètre crucial qui influence directement sa vitesse maximale théorique, souvent appelée vitesse limite de carène. Cette vitesse est atteinte lorsque la vague d'étrave se confond avec la vague de poupe. L'ajout du bulbe permet de reculer ce point critique, autorisant ainsi des vitesses plus élevées avant que le navire ne "déjauge" ou ne rencontre une résistance insurmontable liée à la longueur de sa carène.
Les Limites de l'Efficacité
Il est fondamental de comprendre que le système bulbe-vague n'est pas une solution universelle. Son efficacité est intimement liée à deux facteurs principaux : la vitesse du navire et son immersion. Le bulbe est optimisé pour fonctionner dans une plage de vitesses et de tirants d'eau spécifiques. Au-delà ou en deçà de ces paramètres, son action peut devenir négligeable, voire contre-productive. C'est pourquoi cette technologie est particulièrement pertinente pour les navires de charge, tels que les vraquiers ou les porte-conteneurs, dont les modes d'exploitation sont généralement prévisibles. Ces navires naviguent soit à pleine charge, soit en étant légers, et maintiennent souvent une vitesse de croisière relativement constante. Dans ces conditions, le bulbe peut être réglé pour offrir un bénéfice constant.
Pour les voiliers de croisière, l'application du bulbe d'étrave est beaucoup plus complexe. La raison principale est la variation significative du tirant d'eau et de la surface de dérive en fonction de l'état de la mer et des manœuvres. Un voilier, par nature, connaît des changements d'assiette et de gite importants, ce qui modifie en permanence l'immersion et l'efficacité du bulbe. De plus, les voiliers peuvent être amenés à naviguer à des vitesses très variables, y compris des vitesses où le bulbe ne serait plus optimal. L'exemple d'un voilier de croisière équipé d'un bulbe, conçu par le tandem Kjaerulff-Elvström, qui n'a connu qu'une carrière commerciale discrète, illustre bien cette difficulté d'adaptation. Pour que le bulbe soit efficace, il doit être immergé en permanence, ce qui exclut les voiliers qui sortent trop souvent leur étrave de l'eau. Il faut également que la vitesse ne dépasse pas la vitesse de carène, ce qui signifie pas de carènes à semi-déplacement et de carènes planantes. Même lège, cela fonctionne encore un peu par l'allongement de flottaison procuré par la proéminence du bulbe.
Défis de Construction et Variations
La conception et la construction d'un bulbe d'étrave présentent également des défis techniques non négligeables. Les formes hydrodynamiques optimales pour un bulbe sont rarement des surfaces développables. Les surfaces développables sont celles qui peuvent être obtenues en dépliant une surface courbe sur un plan sans la déformer, ce qui les rend plus faciles à construire avec des matériaux comme la tôle. Les formes de bulbe, souvent courbes et complexes, nécessitent des techniques de fabrication plus élaborées, augmentant ainsi les coûts et la complexité du processus de construction.
L'ajout d'un bulbe sur de petits bateaux, comme des voiliers de plaisance ou des bateaux de pêche de petite taille, pose un problème de proportion. La surface de dérive et le volume immergé sont modifiés de manière significative par rapport à la taille globale du navire. Cette modification peut altérer la stabilité, la maniabilité et le comportement général du bateau, rendant l'application du bulbe rarement judicieuse sur ces dimensions réduites.
Il existe également des variations et des adaptations du concept de bulbe. Certains chalutiers, par exemple, sont équipés d'appendices qui ressemblent à des bulbes mais n'ont pas d'épaisseur ; on les appelle parfois des "ersatz" de bulbe. La fonction de ces appendices peut varier, mais ils ne produisent pas le même effet hydrodynamique qu'un bulbe plein. L'un des exemples est le "bulbe Bigouden", souvent observé sur les chalutiers de grande longueur.
Une évolution intéressante du bulbe est le rostre, inventé par Pentamarène, que l'on peut observer sur les vedettes de la SNSM (Société Nationale de Sauvetage en Mer) en France. Le principe reste similaire à celui du bulbe aux basses vitesses, mais au voisinage des vitesses plus élevées, le rostre, par ses formes plus anguleuses, se comporte comme une seconde étrave, contribuant à fendre les vagues.
La Forme et l'Intégration du Bulbe
La forme spécifique du bulbe d'étrave est cruciale pour son efficacité. Géométriquement, il peut être conceptualisé comme une combinaison d'une demi-sphère et d'une partie cylindrique. Les diamètres de ces sections sont généralement proportionnés au tirant d'eau avant du navire en charge, souvent autour des trois quarts de ce tirant d'eau. La partie cylindrique est conçue pour venir tangentiellement à la coque, évitant ainsi les lignes concaves qui pourraient créer des turbulences indésirables. La longueur de cette partie cylindrique est ajustée pour que l'étrave du navire se trouve dans le creux de la vague générée par le bulbe.
L'intégration du bulbe à la coque est un point délicat. Pour un navire conçu dès l'origine avec un bulbe, l'étrave est dessinée en harmonie avec celui-ci, assurant un raccordement fluide et continu. Le défi devient plus grand lorsqu'il s'agit d'ajouter un bulbe à une étrave existante. Dans ce cas, il est souvent nécessaire de reprendre les formes de la coque très en arrière de l'étrave pour maintenir une courbe harmonieuse et éviter les discontinuités qui nuiraient à l'efficacité hydrodynamique et pourraient créer des problèmes structurels. Comme l'a souligné un participant dans une discussion technique, "Rajouter un bulbe sur une étrave normale implique de reprendre les formes très en arrière afin de garder une courbe harmonieuse à la partie avant de la coque."
Dans la conception de bulbes, on retrouve des formes générales comme une torpille, ou des formes avec une bosse sur la partie supérieure. Le bulbe est généralement moins élancé que le navire dans son ensemble. La longueur des sections horizontales du bulbe est seulement de l'ordre de 2 à 3 fois plus importante que la largeur de ces sections. Les recherches, s'appuyant sur la théorie de Wagner, ont montré que pour les plages d'élancement intéressantes, une approche tridimensionnelle est nécessaire pour estimer précisément l'effort d'impact hydrodynamique, une approche bidimensionnelle pouvant conduire à une surestimation significative.
Considérations sur la Construction Amateur et les "Ersatz"

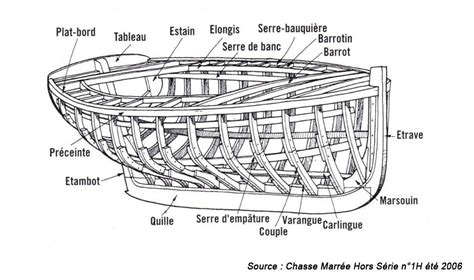

Pour les passionnés de construction navale amateur, la création d'un bulbe d'étrave peut représenter un projet stimulant. Les discussions techniques révèlent des approches pratiques. L'une d'elles consiste à façonner le bulbe à partir d'un bloc de proue, en utilisant des couples horizontaux et verticaux, puis en remplissant le volume avec du matériau comme le balsa avant de poncer la forme désirée. C'est une méthode qui permet d'obtenir une forme proche de celle d'une torpille.
Concernant les "ersatz" mentionnés, leur fonction peut parfois prêter à confusion. Si certains peuvent avoir une influence minime sur la génération de vagues, d'autres peuvent servir à d'autres desseins, comme la protection de l'étrave ou l'intégration d'équipements. Il est important de distinguer ces appendices des bulbes d'étrave classiques dont l'objectif premier est l'optimisation hydrodynamique par la modification du système de vagues.
L'Évolution et l'Application Moderne
Le "Normandie", paquebot transatlantique français des années 1930, n'était pas le premier navire à utiliser cette innovation, mais il a contribué à populariser son efficacité. Aujourd'hui, le bulbe d'étrave est une caractéristique quasiment systématique sur tous les grands navires de commerce et de passagers. Les systèmes à bulbe représentent un compromis ingénieux : une étrave fine et tranchante en surface, et une forme plus ronde et volumineuse en dessous pour interagir avec l'eau.
La recherche continue d'affiner la conception des bulbes. Des études portent sur l'optimisation de leur forme en fonction des caractéristiques spécifiques de chaque carène, afin de maximiser les gains de performance et de réduire la consommation de carburant. Le coefficient 2,4, par exemple, est une moyenne pour la capacité d'un bulbe à récupérer l'énergie de la vague d'étrave, mais il peut varier de 2 à 2,7 selon la forme de la carène arrière.
À quoi sert ce bulbe sur un bateau ?
En somme, le bulbe d'étrave est un élément clé de la conception navale moderne, permettant des gains significatifs en termes de vitesse et d'efficacité énergétique. Sa pleine efficacité dépend d'une intégration soignée à la géométrie de la coque et d'une adéquation avec les conditions de navigation prévues. Bien que son application soit plus courante sur les grands navires, son principe continue d'inspirer des innovations, même sur des embarcations de plus petite taille, témoignant de l'importance de la compréhension et de la maîtrise des interactions hydrodynamiques.
