Décomposition et Calcul des Composantes d'une Force : Une Clé pour Comprendre l'Univers Physique

La physique, science décrivant le comportement de l'univers, repose sur des concepts fondamentaux, parmi lesquels l'interaction des forces. Pour modéliser mathématiquement une poussée, une traction ou une attraction invisible, le concept de vecteur force est un outil indispensable. Bien plus qu'une simple flèche dessinée, le vecteur force intègre des informations cruciales comme la direction, le sens, l'intensité et le point d’application, permettant de prédire l'avenir d'un système mécanique. Une compréhension approfondie du vecteur force est la clé de voûte pour aborder la mécanique newtonienne, l'ingénierie, et même la biomécanique. Cet article explore les composantes d'une force et les méthodes de calcul associées, des définitions de base aux applications avancées sur un plan incliné, en passant par des exemples résolus.

Les Fondamentaux du Vecteur Force

Avant de plonger dans les formules, il est impératif de comprendre ce que représente physiquement un vecteur force. Il est important de ne pas confondre la force avec l'énergie ou la puissance, car la force est une interaction instantanée.

Un Aperçu Historique : D'Aristote à Newton

La notion de force n'a pas toujours été claire. Pendant l'Antiquité, Aristote pensait qu'il fallait une force constante pour maintenir un objet en mouvement, une idée qui s'est avérée fausse. C'est Isaac Newton, au XVIIe siècle, qui a révolutionné notre compréhension en liant la force non pas à la vitesse, mais à l'accélération, c'est-à-dire le changement de vitesse. Le vecteur force est né de la nécessité de quantifier cette relation de cause à effet.

Effets de la Force : Dynamique et Statique

Une force se manifeste par ses effets observables, que l'on distingue en deux grandes catégories :

• L'effet dynamique : La force modifie l'état de mouvement d'un objet. Cela peut signifier mettre en mouvement un objet immobile (comme le départ d'un sprint), arrêter un objet (le freinage d'une voiture), ou changer la direction (un coup de raquette au tennis).
• L'effet statique : La force déforme l'objet. Cette déformation peut être élastique (temporaire), comme tirer sur un ressort, ou plastique (définitive), comme écraser une canette en aluminium.

Pourquoi Utiliser des Vecteurs pour les Forces ?

Imaginons que vous deviez pousser une voiture en panne. Si trois personnes poussent avec une force de 500 N chacune, mais dans trois directions différentes, la voiture n'avancera pas efficacement. La valeur de la force ne suffit pas ; l'orientation est tout aussi cruciale. Le vecteur est l'outil mathématique parfait pour encapsuler ces données, représentant une application concrète d'un outil mathématique fondamental.

Caractéristiques Essentielles du Vecteur Force

Pour définir un vecteur force sans ambiguïté, quatre caractéristiques doivent être précisées :

• Point d'application : C'est l'origine du vecteur. Pour une force de contact, c'est le point de contact. Pour une force à distance (comme la gravité), c'est le centre de gravité G.
• Direction : C'est la droite d'action, qui peut être horizontale, verticale ou oblique avec un angle précis. Il est crucial de ne pas confondre direction (la ligne) et sens.
• Sens : Sur la ligne de direction, il y a deux possibilités. Le sens est indiqué par la pointe de la flèche (vers le haut, vers la droite, etc.).
• Norme : C'est l'intensité de la force, sa "puissance". Elle se note ( |\vec{F}| ) et s'exprime en Newtons (N).

Notation du Vecteur Force

La rigueur est de mise en physique :

• ( \vec{F} ) désigne le vecteur (avec ses propriétés géométriques).
• ( F ) désigne la valeur numérique (un scalaire positif).Par exemple, on écrira ( \vec{P} ) pour le vecteur poids, mais ( P = 700 \text{ Newtons} ) pour dire "je pèse 700 Newtons".

Exemple Concret : Le Cas du Poids

L'exemple le plus concret est le vecteur poids (noté ( \vec{P} )). C'est la force d'attraction que la Terre exerce sur un objet. Ses caractéristiques sont immuables :

• Point d'application : Le centre de gravité de l'objet (G).
• Direction : Toujours verticale.
• Sens : Toujours vers le bas (vers le centre de la Terre).
• Norme : Calculée via la formule ( P = m \cdot g ), où ( m ) est la masse et ( g ) l'accélération de la pesanteur.

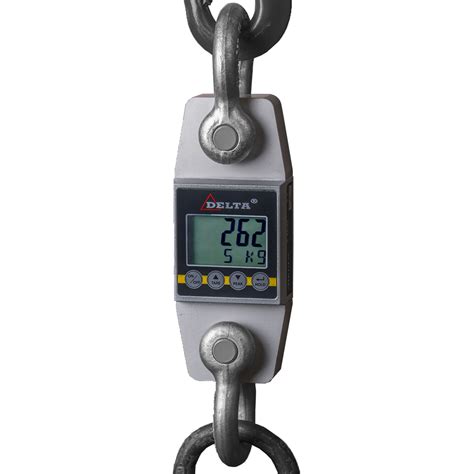

Mesurer une Force : Le Dynamomètre

Pour connaître la norme d'une force, on utilise un instrument appelé dynamomètre. Il fonctionne généralement grâce à un ressort dont l'allongement est proportionnel à la force appliquée, conformément à la Loi de Hooke. La relation est ( F = k \cdot \Delta L ), où ( k ) est la raideur du ressort et ( \Delta L ) son allongement. Ce principe est utilisé dans les pesons pour peser les bagages ou les poissons.

Les Lois de Newton : Le Cœur de la Mécanique

Le vecteur force prend tout son sens lorsqu'il est utilisé dans les trois lois fondamentales de Newton.

• 1ère Loi : Le Principe d'Inertie : Si la somme vectorielle des forces agissant sur un objet est nulle, alors l'objet est soit au repos, soit en mouvement rectiligne uniforme.
• 2ème Loi : Le Principe Fondamental de la Dynamique : C'est la formule la plus célèbre de la mécanique : ( \sum \vec{F} = m \vec{a} ). Elle stipule que l'accélération ( \vec{a} ) d'un objet est proportionnelle à la force totale appliquée ( \sum \vec{F} ) et inversement proportionnelle à sa masse ( m ). C'est ici que l'on comprend pourquoi il est plus dur de pousser un camion qu'un vélo !
• 3ème Loi : Le Principe d'Action-Réaction : Toute force résulte d'une interaction. Si un objet A pousse B, alors B pousse A avec la même intensité, mais en sens opposé : ( \vec{F}{A/B} = -\vec{F}{B/A} ).

Identification et Opérations sur les Vecteurs Forces

Un bon physicien doit savoir identifier les forces en présence pour faire un "bilan des forces".

Vecteurs Associés aux Forces les Plus Connues

Forces à distance : Elles agissent sans contact physique, à travers le vide.

• Le vecteur Poids ((\vec{P})) : C'est la force de gravitation exercée par la Terre (ou un autre astre) sur un objet proche de sa surface. Attention, le poids est une force (en Newtons), la masse est une quantité de matière (en kg).
• Force électrique et magnétique : La force de Coulomb, par exemple, s'exerce entre des charges électriques. Deux charges de même signe se repoussent (vecteurs forces opposés s'éloignant), deux charges opposées s'attirent.

Forces de contact : Elles nécessitent un contact physique.

• La Réaction du support ((\vec{R}) ou (\vec{N})) : Si vous posez un livre sur une table, il ne tombe pas. Pourquoi ? Parce que la table exerce une force de réaction perpendiculaire à sa surface vers le haut, qui compense exactement le poids.
• La Tension ((\vec{T})) : C'est la force exercée par un fil, une corde ou un câble. La direction du vecteur est toujours celle du fil, et le sens va de l'objet vers le point d'attache.
• Les Frottements ((\vec{f})) : Aussi appelés forces de friction. C'est une force parallèle à la surface de contact mais de sens opposé au mouvement (ou à la tentative de mouvement). Sans frottements, nous ne pourrions pas marcher, nous glisserions sur place !
• Poussée d’Archimède ((\vec{\Pi})) : « Tout corps plongé dans un fluide subit une poussée verticale, dirigée de bas en haut, égale au poids du volume de fluide déplacé. » C'est ce vecteur qui s'oppose au poids et permet la flottaison.

Opérations sur les Vecteurs Forces : La Somme Vectorielle

Souvent, plusieurs forces s'appliquent sur un même objet. Pour comprendre le mouvement résultant, il faut additionner ces vecteurs. Mais attention, on ne fait pas une simple addition arithmétique ! La force résultante ( \vec{R} ) est la somme vectorielle : ( \vec{R} = \sum \vec{F} = \vec{F1} + \vec{F2} + \dots ).

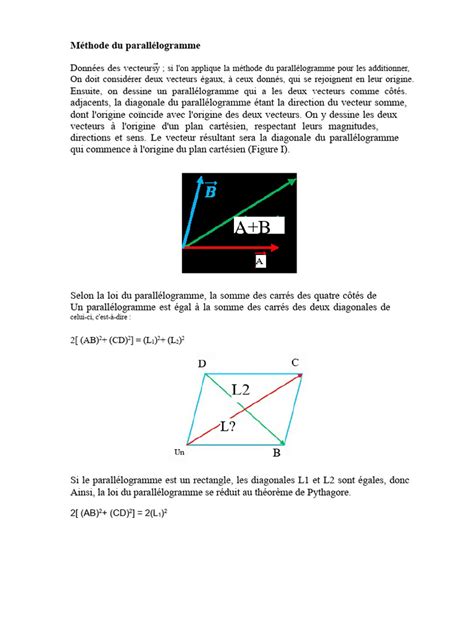

Pour faire cette somme graphiquement, on utilise la règle du parallélogramme ou la méthode "bout à bout" (on place l'origine du deuxième vecteur à la pointe du premier). La force résultante (vecteur vert) correspond à la diagonale formée par l'addition des vecteurs a et b. Cette méthode repose sur une figure géométrique précise et permet de visualiser l'effet combiné des forces.

Travail d’une Force : L'Énergie en Mouvement

Définition : En physique, appliquer une force ne suffit pas à dire que l'on a "travaillé". Si vous poussez un mur de toutes vos forces pendant une heure mais que le mur ne bouge pas, le travail physique est nul (bien que vous soyez épuisé). Le travail nécessite un déplacement.

Formule du travail : Le travail (pour Work, noté ( W )) s'exprime en Joules (J). Pour une force constante sur un trajet rectiligne : ( W = \vec{F} \cdot \vec{d} = F \cdot d \cdot \cos(\theta) ). L'angle ( \theta ) entre la force et le déplacement est crucial. Si ( \theta = 90° ), le travail est nul.

Composantes et Norme : Passer du Dessin au Calcul

Pour résoudre des problèmes complexes, le dessin ne suffit plus. Il faut projeter les vecteurs dans un repère orthonormé ( (O, \vec{x}, \vec{y}) ). Les composantes d'une force sont les projections d'une force sur les axes de référence. Normalement, les forces sont appliquées sur le système de coordonnées cartésiennes, de sorte que les deux composantes d'une force dans le plan sont généralement appelées composante horizontale et composante verticale de la force.

Décomposition d'un Vecteur Force

Tout vecteur force ( \vec{F} ) peut être décomposé en deux vecteurs orthogonaux : ( \vec{F} = \vec{Fx} + \vec{Fy} ). Les composantes scalaires ( Fx ) et ( Fy ) se calculent par trigonométrie :

• La composante horizontale (( Fx )) d'une force est égale à l'amplitude de la force multipliée par le cosinus de l'angle d'inclinaison de la force par rapport à l'axe horizontal : ( Fx = F \cdot \cos(\alpha) ).
• La composante verticale (( Fy )) d'une force est égale à l'amplitude de la force multipliée par le sinus de l'angle d'inclinaison de la force par rapport à l'axe horizontal : ( Fy = F \cdot \sin(\alpha) ).

Il est important de garder à l’esprit que si l’angle que l’on connaît n’est pas celui que forme la force avec l’axe horizontal, les formules changeront. Par exemple, si nous connaissons seulement l’angle que fait la force avec l’axe vertical, alors nous devons utiliser le cosinus pour la composante verticale et le sinus pour la composante horizontale. Toute force vectorielle forme un triangle rectangle avec ses composantes vectorielles. Nous pouvons donc relier le module aux composantes en appliquant des rapports trigonométriques.

Norme du Vecteur Force

Une fois que vous avez les composantes ( Fx ) et ( Fy ), comment retrouver la valeur totale de la force ? On utilise le théorème de Pythagore : ( F = \sqrt{Fx^2 + Fy^2} ).Exemple concret : Si une force pousse de 30 N vers la droite (( Fx = 30 \text{ N} )) et de 40 N vers le haut (( Fy = 40 \text{ N} )), la force totale est : ( F = \sqrt{30^2 + 40^2} = \sqrt{900 + 1600} = \sqrt{2500} = 50 \text{ N} ).

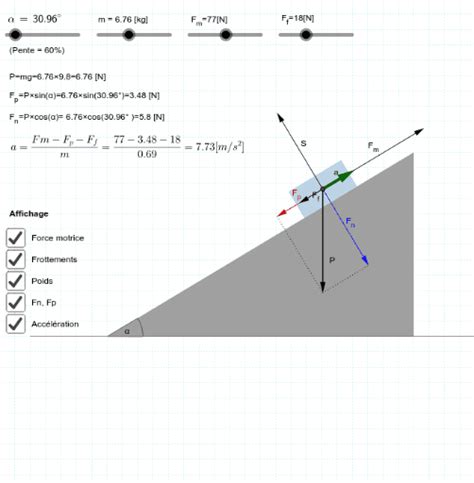

Application Avancée : Le Plan Incliné

C'est l'exercice classique qui terrifie les étudiants, mais qui illustre parfaitement l'utilité des vecteurs forces. Imaginez une caisse posée sur une rampe inclinée. Pourquoi glisse-t-elle ? Le poids ( \vec{P} ) est toujours vertical. Mais le mouvement se fait le long de la pente. Pour comprendre, il faut décomposer le vecteur poids en deux nouvelles forces fictives, le long d'un repère adapté à la pente :

• La composante normale ((\vec{P_n})) : Perpendiculaire à la pente. Elle plaque la caisse contre la rampe. Elle est compensée par la réaction du support.
• La composante tangentielle ((\vec{P_t})) : Parallèle à la pente. C'est elle qui tire la caisse vers le bas et provoque la glissade !

Le vecteur Poids (( \vec{P} )) est décomposé en deux composantes (( Fx ) et ( Fy )) le long des axes pour simplifier les calculs de mouvement. Sans la maîtrise de la décomposition vectorielle, il est impossible de calculer l'accélération de la caisse ou la force de frottement nécessaire pour qu'elle reste immobile. Un schéma de forces clair et précis est essentiel pour aborder les problèmes de mécanique de manière efficace et rigoureuse. Un dessin mal réalisé ou incomplet peut conduire à des conclusions erronées et, par conséquent, à une mauvaise compréhension des concepts fondamentaux de la physique.

Méthodes pour Calculer la Résultante des Forces

Comprendre la résultante des forces est essentiel : elle représente la force unique qui pourrait remplacer toutes les forces appliquées à un objet, tout en produisant le même effet que celles-ci. Pour simplifier, elle peut être considérée comme la “somme” de toutes les forces agissant sur l'objet. Quand plusieurs forces s'exercent sur un objet, on utilise souvent l'addition vectorielle pour obtenir la force résultante.

Addition de Forces Colinéaires

Lorsque toutes les forces agissent dans la même ligne droite (colinéaires), le calcul de la résultante est simple. Il suffit d'additionner leurs magnitudes si elles vont dans la même direction, ou de soustraire les forces opposées :

• Si deux forces ( F1 ) et ( F2 ) agissent dans la même direction, leur résultante ( R ) est donnée par ( R = F1 + F2 ).
• Si elles agissent dans des directions opposées, alors ( R = |F1 - F2| ).Cette méthode est directe, mais les situations réelles sont rarement aussi simples, car les forces peuvent avoir différentes directions.

Addition Vectorielle pour Forces Non-Colinéaires

Lorsqu'on traite des forces avec différentes directions, il faut utiliser l'addition vectorielle. Elle se décompose en addition des composantes des vecteurs selon les axes x et y. Les étapes comprennent :

1. Décomposer chaque force en ses composantes horizontale (( Fx )) et verticale (( Fy )).
2. Additionner toutes les composantes horizontales ensemble pour obtenir ( Rx ), et toutes les composantes verticales pour obtenir ( Ry ).
3. Utiliser le théorème de Pythagore pour trouver la norme du vecteur résultant ( R = \sqrt{Rx^2 + Ry^2} ).
4. Déterminer l'angle directionnel avec ( \theta = \tan^{-1}(Ry/Rx) ).Par cette méthode, la résultante sera précisément définie tant par sa magnitude que par son angle de direction.

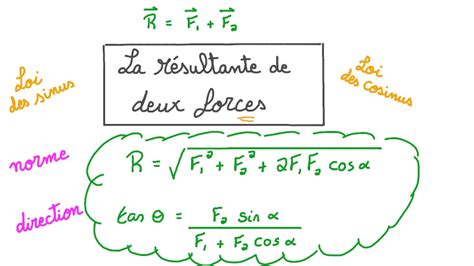

Utilisation de la Loi des Cosinus

Dans les cas où seulement deux forces agissent à un angle spécifique l'une par rapport à l'autre, la loi des cosinus est utile pour calculer la résultante sans passer par la décomposition en composantes. Pour deux forces ( F1 ) et ( F2 ) formant un angle ( \theta ) entre elles, la norme de la résultante ( R ) est donnée par : ( R = \sqrt{F1^2 + F2^2 + 2 \cdot F1 \cdot F2 \cdot \cos(\theta)} ). Cela simplifie le processus et est très utile pour résoudre rapidement des problèmes courants dans les exercices de physique.

Vecteur Force : Exercices Pratiques et Solutions

La théorie est acquise ? Passons à la pratique avec des cas concrets.

Exercice 1 : La Valise à l'Aéroport

Vous tirez une valise de 15 kg sur un sol plat. Vous exercez une force de traction de 50 Newtons, orientée vers le haut avec un angle de 60 degrés par rapport au sol.

1. Quelle est la force réelle qui fait avancer la valise horizontalement ? (Aide : le cosinus de 60° vaut 0,5).
   • Solution : Pour trouver la partie de la force qui agit réellement pour faire avancer la valise (et non pour la soulever), on multiplie la force totale par le cosinus de l'angle.
   • Calcul : ( 50 \text{ N} \times 0,5 = 25 \text{ Newtons} ).
   • Conclusion : Seulement la moitié de votre effort sert à faire avancer la valise, le reste la soulève légèrement !
2. Quelle est la valeur du poids de la valise ? (Pour simplifier, on prendra la gravité ( g = 10 \text{ N/kg} )).
   • Solution : Le poids se calcule en multipliant la masse de l'objet par la gravité.
   • Calcul : ( 15 \text{ kg} \times 10 \text{ N/kg} = 150 \text{ Newtons} ).

Exercice 2 : L'Équilibre des Forces

Un lustre de 5 kg est suspendu au plafond par un câble solide. Il est parfaitement immobile.

1. Quelle est la valeur de la Tension du câble (la force qui retient le lustre pour qu'il ne tombe pas) ? (On prendra ici la gravité précise ( g = 9,81 \text{ N/kg} )).
   • Solution :
     • Le raisonnement : Puisque le lustre est immobile, il est en équilibre. D'après le principe d'inertie, les forces s'annulent. Cela signifie que la force qui tire vers le haut (la Tension du câble) doit être exactement égale à la force qui tire vers le bas (le Poids du lustre).
     • Le calcul : Calculons d'abord le poids du lustre : ( 5 \text{ kg} \times 9,81 \text{ N/kg} = 49,05 \text{ Newtons} ).
   • Conclusion : Puisque la Tension est égale au Poids, la Tension du câble est donc de 49,05 Newtons, dirigée vers le haut.

Exemple Concret de Décomposition pour le calcul des composantes

Soit une force ( \vec{F} ) avec une valeur de ( F = 200 \text{ N} ) et un angle orienté (par rapport à ( \vec{x} )) de ( \alpha = +45° ). Calculez les composantes de ( \vec{F} ) par rapport au repère ( R( O,\vec{x},\vec{y} ) ), c'est-à-dire ( Fx ) et ( Fy ).

• Justification : Calculer les composantes de ( \vec{F} ) signifie calculer sa "taille" : ( Fx ) par rapport à ( \vec{x} ) et ( Fy ) par rapport à ( \vec{y} ). Pour calculer cette taille, il suffit de se rendre compte que les longueurs ( F ), ( Fx ), ( Fy ) "forment" un triangle rectangle dont on connaît un angle et une longueur.
• Calcul :
  • ( F_x = F \cdot \cos(\alpha) = 200 \text{ N} \cdot \cos(45°) \approx 200 \text{ N} \cdot 0,707 = 141,4 \text{ N} ).
  • ( F_y = F \cdot \sin(\alpha) = 200 \text{ N} \cdot \sin(45°) \approx 200 \text{ N} \cdot 0,707 = 141,4 \text{ N} ).Les composantes cartésiennes d’une force de 8 N inclinée de 35º par rapport à l’axe horizontal sont :
• ( F_x = 8 \text{ N} \cdot \cos(35°) \approx 8 \text{ N} \cdot 0,819 = 6,55 \text{ N} ).
• ( F_y = 8 \text{ N} \cdot \sin(35°) \approx 8 \text{ N} \cdot 0,574 = 4,59 \text{ N} ).

Applications du Calcul de la Résultante des Forces

Calculer la résultante des forces dans un système physique est une compétence essentielle pour toute personne intéressée par la physique ou l'ingénierie. Que ce soit via une addition vectorielle, l'utilisation de la loi des cosinus, ou une autre méthode adaptée, comprendre et appliquer ces concepts permet de résoudre des problèmes variés et complexes.

Équilibre et Mouvement

L'un des principaux usages du calcul de la résultante des forces est de déterminer si un objet est en équilibre statique ou dynamique. Si la résultante est nulle, l'objet reste au repos ou continue de bouger uniformément. Sinon, une accélération se produit. Les ingénieurs mécaniques et les architectes utilisent fréquemment ces concepts pour garantir la stabilité des structures et la sécurité des conceptions.

Moments Résultants

Outre les forces directes, il est parfois nécessaire de considérer les moments résultants - les effets de rotation produits par les forces. Le moment résultant sur un point donné est la somme des moments de toutes les forces à partir de ce point. Intégrer les moments dans les calculs aide à analyser les torques et pivots, essentiels pour des applications allant des balançoires aux mécanismes de portes et aux leviers industriels.

Simulations et Modélisations

Avec l'essor des logiciels de simulation physique, le calcul automatisé de la résultante des forces a révolutionné la conception et l'analyse. Ces outils permettent de modéliser des scénarios complexes et de visualiser les interactions des différents vecteurs de force dans des systèmes de forces tridimensionnels. Grâce à ces simulations, les chercheurs peuvent prévoir le comportement des matériaux sous divers types de sollicitations, optimisant ainsi la durabilité et l'efficacité des produits finis.

Surmonter les Difficultés : Stratégies Pédagogiques pour la Maîtrise des Forces

Quel élève n’a jamais ressenti la frustration de se perdre dans un schéma de forces ? Cette situation est bien plus commune qu’on ne le pense et peut engendrer un véritable blocage dans l’apprentissage de la physique. Une grande partie des erreurs commises par les élèves découle d’un mauvais dessin des forces qui agissent sur un système. Une compréhension floue des vecteurs de force
