L'entretien d'une débroussailleuse, qu'elle soit thermique ou électrique, est essentiel pour garantir sa longévité et son efficacité. Parmi les nombreux composants qui assurent son bon fonctionnement, la bobine d'allumage joue un rôle capital. C'est elle qui, en transformant le courant électrique, permet la création de l'étincelle indispensable à la combustion du moteur. Un mauvais calage de cette pièce peut entraîner des difficultés de démarrage, des ratés d'allumage, voire une panne complète. Ce guide détaillé vous accompagnera pas à pas dans la compréhension et la réalisation du calage de la bobine d'allumage de votre débroussailleuse, en utilisant les informations fournies et en approfondissant les aspects techniques.
Comprendre le Rôle Crucial de la Bobine d'Allumage

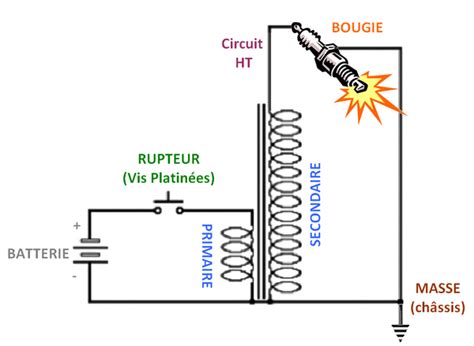

La bobine d'allumage est un composant fondamental du système d'allumage des moteurs à essence. Sa fonction principale est de convertir le courant électrique basse tension, généralement issu de la batterie ou d'un générateur intégré au volant magnétique, en un courant haute tension. Cette haute tension est ensuite transmise aux bougies d'allumage, qui, sous l'effet de cette énergie, produisent une étincelle. Cette étincelle enflamme le mélange air-carburant dans la chambre de combustion, générant ainsi la puissance nécessaire au fonctionnement du moteur.
Dans le contexte des débroussailleuses thermiques, le système d'allumage est souvent basé sur un volant magnétique. Ce volant, doté d'aimants permanents, tourne à grande vitesse autour de la bobine d'allumage (ou inversement, selon la conception). L'alignement de ces aimants avec la bobine induit un champ magnétique qui, lorsqu'il est interrompu, provoque l'étincelle. L'espace entre la surface de la bobine et l'aimant du volant, appelé "entrefer", est d'une importance capitale. Un entrefer précis doit être maintenu pour assurer un alignement optimal et donc une étincelle de qualité. Si cet entrefer est trop grand, le champ magnétique ne sera pas suffisamment fort pour induire une étincelle suffisante. Inversement, un entrefer trop faible risque de provoquer des contacts physiques ou une surchauffe, endommageant la bobine.
Les Symptômes d'un Mauvais Calage de la Bobine
Identifier les signes d'un problème d'allumage est la première étape vers la résolution. Un mauvais réglage de l'entrefer de la bobine d'allumage peut se manifester de plusieurs manières :
- Difficultés de démarrage : Le moteur nécessite de nombreuses tentatives pour démarrer, particulièrement à froid. Il peut même démarrer puis caler immédiatement, signe d'une étincelle trop faible pour maintenir la combustion.
- Ratés d'allumage : Pendant le fonctionnement, le moteur présente des à-coups, des irrégularités dans son régime, ou des pertes de puissance intermittentes.
- Absence totale d'étincelle : Aucune étincelle n'est produite à la bougie, ce qui empêche totalement le démarrage du moteur.
- Surchauffe de la bobine : Un entrefer trop faible peut entraîner une surchauffe de la bobine, provoquant une usure prématurée voire une panne complète.
Les statistiques des ateliers professionnels révèlent que près de 65% des problèmes de démarrage des débroussailleuses sont directement liés à un mauvais ajustement de l'entrefer de la bobine.
Préparation et Sécurité avant Intervention
Avant de vous lancer dans le réglage de la bobine d'allumage, la sécurité doit être votre priorité absolue.
- Laisser le moteur refroidir : Travaillez toujours sur un moteur froid pour éviter les brûlures.
- Débrancher la bougie d'allumage : Retirez le capuchon de la bougie pour vous assurer que le moteur ne puisse pas démarrer accidentellement.
- Vider le réservoir de carburant : Pour minimiser les risques d'incendie, il est recommandé de vider le réservoir de carburant avant toute intervention sur le système d'allumage.
- Aménager votre espace de travail : Assurez-vous d'avoir un espace bien éclairé et dégagé.
- Rassembler les outils nécessaires : Vous aurez besoin d'un jeu de clés hexagonales, d'un tournevis adapté aux vis de fixation de la bobine, d'une jauge d'épaisseur calibrée, et éventuellement d'une pince.
Localiser et Accéder à la Bobine d'Allumage
La bobine d'allumage se trouve généralement à l'intérieur du cache supérieur du lanceur de la débroussailleuse. Pour y accéder, il est souvent nécessaire de démonter le capot moteur.
- Étape 1 : Retirer le capot moteur. Repérez les vis de fixation du capot (souvent quatre) et dévissez-les à l'aide d'un tournevis approprié, généralement dans le sens inverse des aiguilles d'une montre. Selon le modèle de votre débroussailleuse, vous pourriez avoir besoin de retirer d'autres pièces pour dégager complètement le capot.
Une fois le capot retiré, vous devriez apercevoir la bobine d'allumage, fixée à proximité du volant magnétique. Le volant est la pièce rotative qui porte les aimants. La bobine est généralement maintenue par deux vis.
Le Réglage Précis de l'Entrefer
C'est l'étape la plus délicate, qui demande précision et patience. L'objectif est de positionner la bobine de manière à obtenir la distance idéale avec les aimants du volant.
Étape 2 : Desserrez les vis de fixation de la bobine. Utilisez la clé hexagonale appropriée pour desserrer les deux vis de fixation de la bobine d'un quart de tour, voire un demi-tour. Cela permet de donner un léger jeu à la bobine sans la désolidariser complètement du moteur.
Étape 3 : Utiliser une jauge d'épaisseur. La valeur de l'entrefer recommandée varie selon les modèles de débroussailleuses.
- Pour les tronçonneuses Stihl des séries MS 170 à MS 250, un entrefer de 0,2 mm est généralement requis.
- Pour les modèles professionnels plus puissants comme les MS 460 et au-delà, l'entrefer recommandé peut atteindre 0,4 mm maximum.
- Sur certains petits moteurs, une valeur de 0,40 mm est souvent spécifiée.
Consultez la documentation technique de votre appareil ou la fiche descriptive de la bobine neuve pour connaître la valeur exacte. Insérez la jauge d'épaisseur calibrée correspondant à la valeur recommandée entre la surface de la bobine et l'aimant le plus proche du volant magnétique.
Étape 4 : Positionner la bobine. Tout en maintenant la jauge en place, poussez délicatement la bobine contre le volant magnétique pour qu'elle vienne effleurer la jauge.
Étape 5 : Resserrez les vis de fixation. Tout en maintenant la bobine dans la bonne position, resserrez progressivement les deux vis de fixation. Assurez-vous que la jauge d'épaisseur ne bouge pas pendant cette opération.
Étape 6 : Vérification finale. Une fois les vis bien serrées, retirez délicatement la jauge d'épaisseur. Elle doit coulisser sans forcer, mais sans être non plus trop lâche. Si elle est légèrement coincée, vous pouvez tourner un peu le volant dans un sens ou dans l'autre pour la décoincer. Si la jauge ne rentre pas du tout, il faut desserrer légèrement les vis et recommencer. Si elle est trop libre, il faut rapprocher la bobine.
Certains utilisateurs recommandent une méthode alternative utilisant une feuille de papier. L'idée est de coincer la feuille entre la bobine et le volant, puis de resserrer les vis. Si la feuille est légèrement coincée, cela indique un bon entrefer. Si elle est libre, la bobine est trop éloignée. Si elle est déchirée, la bobine est trop proche. Cependant, cette méthode est moins précise qu'une jauge d'épaisseur.
Réglage de l'entrefer de la bobine d'allumage (Fonctionne sur toutes les tondeuses)
Tester le Bon Fonctionnement
Après avoir réglé l'entrefer, il est temps de vérifier si le problème est résolu.
- Remontez les pièces : Replacez le capot moteur et toutes les autres pièces que vous auriez dû démonter.
- Reconnectez la bougie : Remettez le capuchon de la bougie d'allumage.
- Test de démarrage : Tentez de démarrer la débroussailleuse. Si le moteur démarre et fonctionne correctement, votre intervention a été un succès.
Si le moteur ne fonctionne toujours pas comme il le devrait, il est possible que la bobine d'allumage soit défaillante ou qu'un autre problème soit à l'origine du dysfonctionnement.
Aller plus loin : Diagnostic et Solutions Alternatives
Si le réglage de l'entrefer ne résout pas le problème, voici quelques pistes supplémentaires à explorer :

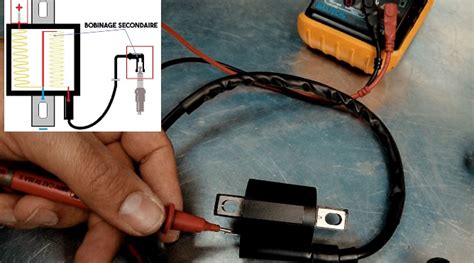

Test de l'étincelle : Pour vérifier si la bobine produit une étincelle, vous pouvez utiliser un "éclateur" ou un testeur d'étincelle. Cet appareil se place entre le fil de la bougie et une masse métallique du moteur. Lorsque vous tirez sur le lanceur, une étincelle doit apparaître dans l'éclateur. Une étincelle bleu vif est signe d'un allumage puissant. Une étincelle jaune ou orange indique un allumage faible, potentiellement dû à une bobine fatiguée ou à un autre composant défectueux.Il est important de noter qu'une étincelle bleue est en réalité plus "froide" qu'une étincelle ultraviolette, qui est invisible à l'œil nu. La couleur seule ne détermine pas la qualité de l'allumage.
Vérification du volant magnétique : La présence de rouille sur les aimants du volant magnétique peut affecter la production d'étincelle. Cependant, un champ magnétique n'est pas réellement perturbé par la rouille. Ce qui peut poser problème, c'est une déformation du volant ou des aimants endommagés. Le retrait du volant nécessite un arrache-volant spécifique. Lors de cette opération, vérifiez également l'état de la clavette et de la rainure de clavette sur le vilebrequin, qui peuvent être endommagées en cas de choc violent (par exemple, si la lame heurte un obstacle).
Bobine défaillante : Si aucune étincelle ne se produit, même après avoir vérifié l'entrefer et l'état du volant, la bobine d'allumage est probablement hors service et doit être remplacée. Il est généralement inutile de tenter de réparer une bobine endommagée, surtout si elle est encapsulée dans de la résine. Les tentatives de chauffage pour "réparer" les bobines, parfois mentionnées sur les forums, ne sont pas recommandées et peuvent endommager définitivement la pièce.
Problèmes électriques : Vérifiez l'état du fil de la bougie et de la cosse de connexion. Un mauvais contact peut également perturber le circuit d'allumage.
Autres composants : D'autres éléments du système d'allumage, comme le module CDI (pour les systèmes électroniques), peuvent être en cause.
L'Évolution Technologique : Bobines CDI et Systèmes Auto-Adaptatifs
Les avancées technologiques ont grandement amélioré la fiabilité des systèmes d'allumage. Les bobines à décharge capacitive (CDI) sont de plus en plus courantes. Ces systèmes génèrent des étincelles de haute tension (jusqu'à 40 000 volts, contre 15 000 volts pour les systèmes conventionnels), ce qui assure une combustion plus complète et réduit les émissions polluantes. Les CDI sont également moins sensibles aux problèmes d'entrefer mal réglé.
De plus, certains modèles professionnels intègrent des capteurs de diagnostic qui surveillent en temps réel l'état du système d'allumage et alertent l'utilisateur en cas de problème potentiel. L'avenir s'oriente vers des systèmes entièrement auto-adaptatifs qui ajustent automatiquement les paramètres d'allumage en fonction des conditions d'utilisation.
Maintenance Préventive pour une Longévité Accrue
Pour éviter les problèmes d'allumage, une maintenance préventive régulière est essentielle. Il est recommandé de vérifier l'entrefer de la bobine d'allumage tous les 50 heures de fonctionnement ou au début de chaque saison d'utilisation intensive. Cette périodicité permet d'anticiper 80% des pannes d'allumage selon les retours d'expérience des professionnels.
Profitez de ces contrôles pour :
- Nettoyer les ailettes de refroidissement du moteur.
- Vérifier l'état général du système d'allumage (fil de bougie, bougie).
- Inspecter le volant magnétique pour détecter toute trace de dommage ou de corrosion excessive.
En prenant soin de votre débroussailleuse et en effectuant ces vérifications régulières, vous vous assurez un équipement fiable et performant pour vos travaux d'entretien paysager. Si malgré tout, vous rencontrez des difficultés, n'hésitez pas à faire appel à un professionnel ou à un service d'assistance en visio pour un diagnostic précis et des conseils personnalisés.
