Guide Complet du Contrôleur d'Arrosage Automatique : Optimisez l'Irrigation de Votre Jardin

L'arrosage automatique représente une avancée significative pour les jardiniers, qu'ils soient novices ou expérimentés. Il permet non seulement de s'affranchir de la tâche manuelle fastidieuse, mais également de réaliser des économies d'eau substantielles grâce à une gestion plus précise et optimisée de l'irrigation. Avant de se lancer dans l'installation d'un tel système, une planification rigoureuse est essentielle, prenant en compte la surface à arroser, les ressources en eau disponibles (débit et pression), les préférences de programmation et le budget alloué.

La Planification Préliminaire : Mesures et Calculs Essentiels

Une installation réussie d'un système d'arrosage automatique repose sur une compréhension approfondie des caractéristiques de votre jardin et de votre alimentation en eau.

Évaluation du Débit en Eau

Le débit en eau est une donnée cruciale pour déterminer la capacité de votre système d'arrosage et le nombre de réseaux nécessaires. Pour le calculer, une méthode simple consiste à utiliser la formule suivante : (Contenance en litre / Temps en secondes) x 3,6 = débit en mètre cube/heure.

Voici les étapes détaillées pour mesurer votre débit :

1. Munissez-vous d'un seau d'une contenance connue, par exemple 10 litres.
2. Ouvrez le robinet qui sera utilisé pour alimenter votre système d'arrosage.
3. Remplissez le seau en vous assurant que tous les autres robinets sont fermés pour obtenir une mesure précise.
4. Chronométrez le temps nécessaire en secondes pour remplir le seau.
5. Convertissez ce résultat en litre par seconde, puis en mètre cube par heure en utilisant la formule mentionnée.En respectant minutieusement ces étapes, vous pourrez déterminer le nombre de réseaux que vous devez mettre en place pour votre installation.

Mesure de la Pression d'Eau

Pour fonctionner de manière efficace, un système d'arrosage automatique requiert une pression d'environ 2 kg/cm², ce qui équivaut à 2 bars. Si la pression dépasse 5 kg/cm², il sera nécessaire d'installer un réducteur de pression pour éviter tout dommage au système. La pression statique se mesure à l’aide d’un manomètre vissé sur le robinet d’eau le plus proche du compteur. Vous pouvez brancher un manomètre directement sur votre robinet pour cette mesure ou, si vous le souhaitez, vous adresser à votre compagnie des eaux pour obtenir cette information. Il est généralement conseillé d'avoir une pression statique dans le système d'au moins 3,5 à 4 bars. Si elle est trop faible, un surpresseur sera nécessaire ; si elle est trop forte, un réducteur de pression devra être ajouté pour éviter les « coups de bélier ».

Élaboration des Plans de Votre Jardin et du Système d'Arrosage

La création de plans détaillés est une étape fondamentale pour une installation optimale.

1. Plans du jardin : Utilisez un décamètre pour prendre les mesures précises de votre jardin et reportez-les sur un plan. Indiquez toutes les infrastructures déjà présentes (allées, terrasses, arbres, etc.) ou celles que vous souhaiteriez installer. Pensez également à renseigner l’inclinaison de votre terrain (pentes, dénivelées) car cela influencera la conception de votre système.
2. Plans du système d'arrosage : Pour cette partie, vous avez deux options. Vous pouvez faire appel à un distributeur spécialisé, à qui il faudra fournir le plan du lieu et le débit d'eau, afin qu'il conçoive l'installation la plus optimale possible. Si vous préférez vous lancer seul, indiquez sur le plan l'emplacement des asperseurs en quadrillant la zone, puis tracez le réseau de tuyaux qui les reliera. Le piquetage consiste à matérialiser avec des piquets la position des regards d’électrovannes et de purges et celle des arroseurs.

L'Assemblage et l'Installation du Système d'Arrosage

Une fois les plans établis et les calculs effectués, l'assemblage et l'installation physique du système peuvent commencer.

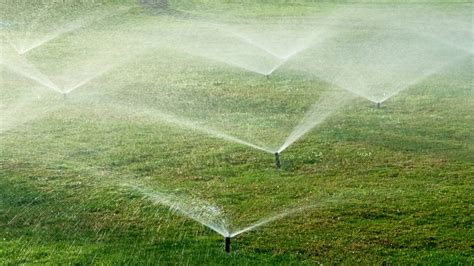

Assemblage du Réseau au Sol

Commencez par assembler le réseau complet au sol en vous référant scrupuleusement à votre plan.

1. Placez les asperseurs sur votre pelouse aux emplacements prévus.
2. Reliez-les à l'aide de tuyaux que vous aurez mesurés et coupés préalablement. L'installation du système d’arrosage automatique nécessite le creusement de tranchées de 30 à 50 cm de profondeur selon le climat régional.
3. Utilisez des raccords en T et des colliers pour assurer des connexions solides. Les tubes en polyéthylène (PE) noirs sont semi-souples et supportent mieux le gel, les chocs et l'écrasement, étant un choix privilégié. L’assemblage des tubes PE se fait habituellement par serrage mécanique pour les diamètres inférieurs à 63 mm, à l’aide de raccords à compression ou de raccords encliquetables.
4. Une fois le réseau installé au sol, connectez-le à un tuyau d'arrosage branché à votre source d'eau et allumez l'eau.
5. Observez attentivement si votre pelouse est arrosée comme vous le souhaitez. Si besoin, réajustez l'orientation des têtes d'asperseurs pour une couverture optimale.

L'Installation Finale et l'Enfouissement

Il est maintenant temps de procéder à l'installation définitive du système dans le sol.

1. Matérialisez l'emplacement de chaque élément (tuyaux, asperseurs, regards) sur la pelouse à l'aide d'une bombe de peinture.
2. Sur 20 cm, découpez la pelouse et coupez les racines avec une bêche. Installez des bâches plastiques pour protéger les mottes de terre.
3. À l'aide d'une bêche ou d'un creuse-tranchée, creusez des tranchées en V, avec des parois inclinées et un fond plat. Les tranchées doivent avoir une profondeur d’environ 60 cm pour le réseau primaire (liaison entre la source d’eau et les électrovannes) et 40 cm pour le réseau secondaire (liaisons entre les électrovannes et les arroseurs).
4. Adaptez la profondeur de vos tranchées pour que les asperseurs soient bien installés, généralement au ras du sol.
5. Dans le fond des tranchées, disposez une couche de graviers d'environ 10 cm pour un bon drainage.
6. Installez les tuyaux et connectez-les aux asperseurs. Réalisez ensuite le branchement aux électrovannes, puis au programmateur.
7. Testez à nouveau votre installation pour vérifier le bon fonctionnement et l'absence de fuites.
8. Recouvrez les tranchées d'une seconde couche de gravier (environ 10 cm).
9. Identifiez la zone avec un grillage avertisseur bleu pour les canalisations d'eau et rouge si des câbles électriques sont présents.
10. Remettez les mottes de terre et damez. Enfin, semez du gazon par-dessus pour une finition esthétique.

Le branchement au réseau d’eau potable doit être réalisé en aval du compteur et toujours rester accessible. Les regards d’électrovannes, généralement rectangulaires, doivent affleurer le niveau fini du sol et les électrovannes être à environ 40 cm de profondeur. Avant la pose des arroseurs, il est indispensable de remettre en eau le système pour purger les réseaux secondaires de toutes les impuretés et identifier d’éventuelles fuites. Le câblage électrique entre le programmateur et les électrovannes 24 V se fait à l’aide d’un câble U1000 R2V multibrins, de préférence passé dans une goulotte.

Le Cerveau du Système : Le Programmateur d'Arrosage

Le programmateur d'irrigation, aussi appelé contrôleur ou horloge, est le "cerveau" de votre système d'arrosage automatique. Il ne se contente pas d'ouvrir et de fermer le système, mais permet de choisir le meilleur moment pour distribuer l'eau en fonction de facteurs essentiels comme la plante, le sol et le climat.

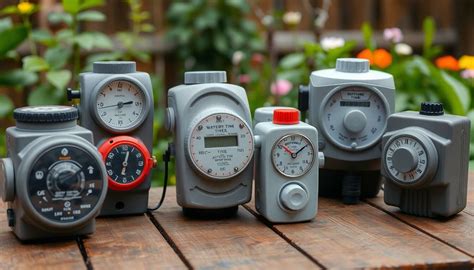

Distinguer les Types de Programmateurs : Alimentation et Installation

Une première distinction des programmateurs peut être faite selon deux facteurs principaux : l'alimentation électrique et l'installation.

Alimentation Électrique

Il existe deux types d'alimentation :

• À courant alternatif (24 Vac) : Ces programmateurs sont équipés d'un transformateur 24 Vac et commandent des électrovannes à solénoïde 24 Vac. Ils sont idéaux si vous disposez d'une prise électrique à proximité du système.
• À courant continu (9 Vdc) : Fonctionnant avec des batteries (alcalines ou au lithium, parfois rechargeables), ils commandent des électrovannes 9 Vdc bistables (également appelées "à verrouillage"). Ces modèles sont parfaits pour les installations où l'accès à l'électricité est limité ou inexistant.

Types d'Installation

Les programmateurs peuvent être classés en fonction de leur lieu d'installation :

• Programmateurs de robinet : Fixés directement sur un robinet extérieur, ils fonctionnent généralement avec des piles et conviennent aux petits jardins (moins de 200 m²), massifs de fleurs, potagers ou jardinières. Ils proposent souvent 15 programmes pré-sélectionnés avec des durées d'arrosage de 1 minute à 2 heures.
• Programmateurs de regard de visite : Installés dans un regard souterrain, ils sont discrets et souvent alimentés par batterie. Certains modèles intègrent des piles au lithium rechargeables et peuvent exploiter l'énergie solaire ou l'eau du système pour leur recharge.
• Programmateurs muraux : Ces modèles peuvent être à 9 Vdc ou 24 Vac. Dans le cas du 24 Vac, ils se divisent en programmateurs d'intérieur (transformateur externe) ou d'extérieur (transformateur interne). Ils sont adaptés à la gestion de pelouses et peuvent contrôler jusqu'à 16 électrovannes différentes, permettant une gestion centralisée de plusieurs zones d'irrigation.
• Programmateurs intelligents ou connectés : Ces dispositifs modernes sont conçus pour être contrôlés à distance via différentes technologies de connexion (Bluetooth 5.0, Wi-Fi, 3G, etc.). Ils offrent des fonctions avancées, comme l'ajustement automatique de l'arrosage en fonction des prévisions météorologiques locales ou des capteurs d'humidité du sol.

Critères de Choix d'un Programmateur

Le choix de votre programmateur doit être mûrement réfléchi et basé sur plusieurs considérations pratiques.

Type d'Installation et Besoins en Gestion

• Présence d'électricité et de robinet : Déterminez si vous disposez d'une source d'alimentation électrique et d'un robinet extérieur facilement accessible.
• Type de culture : Les besoins hydriques varient considérablement entre une pelouse, un potager, des massifs de fleurs ou des plantes en pot. Le système d’irrigation goutte à goutte pour potager distribue l’eau directement aux racines des légumes.
• Gestion souhaitée : Évaluez votre disponibilité pour commander le programmateur manuellement ou si vous préférez une gestion numérique à distance.

Fonctions Spécifiques

De nombreux programmateurs offrent des fonctionnalités adaptées à des besoins variés :

• Simplicité d'utilisation : Des modèles comme l'Amico+ sont réputés pour leur programmation rapide et facile via la méthodologie "3 Easy Steps" (heure de début, quantité et fréquence).
• Flexibilité : Le modèle I-Dial offre une programmation simple mais flexible, avec la gestion du capteur de pluie et de la pompe. Il contrôle jusqu'à 12 électrovannes avec 4 programmes et 1 démarrage chacun, ce qui le rend parfait pour les utilisations résidentielles.
• Connectivité et contrôle à distance : Le Pure Vision, équipé de Bluetooth 5.0 et compatible avec le dispositif de connexion à Internet Nuvola Vision, permet un contrôle via Wi-Fi. Les programmateurs connectés reçoivent les prévisions météorologiques locales et ajustent automatiquement les programmes. L'application pour programmateur connecté Rain Bird permet de gérer très facilement ses arrosages, de suivre les conditions météo et de contrôler la puissance du signal WiFi.
• Capteurs d'humidité et pluviomètres : L'intégration de capteurs d'humidité du sol permet de mesurer le taux d'humidité en continu et d'interrompre le cycle programmé si le niveau est suffisant. Un pluviomètre peut suspendre l'arrosage en fonction de la pluviométrie.

Les Systèmes d'Arrosage Automatique : Une Typologie Adaptée à Chaque Besoin

Pour répondre aux besoins variés de votre jardin, il existe plusieurs systèmes d’arrosage automatiques, chacun avec des avantages spécifiques selon la taille du jardin, la nature des plantations et le niveau de contrôle souhaité.

Arrosage Goutte-à-Goutte

Idéal pour les massifs, les potagers et les haies, ce système délivre l’eau directement au pied des plantes, limitant l’évaporation et le gaspillage. Le kit d’arrosage goutte à goutte convient aux plantes en pot et jardinières, incluant un programmateur de robinet, des tuyaux micro-perforés et des goutteurs réglables. Les tuyaux d’arrosage goutte à goutte se posent en surface ou s’enterrent légèrement.

Arroseurs Oscillants ou Rotatifs (Turbines et Tuyères)

Parfaits pour les pelouses et grandes surfaces, ils répartissent l’eau de façon homogène.

• Tuyères : Conviennent aux surfaces réduites avec une portée de 1 à 5 mètres. La pluviométrie des tuyères est 3 à 6 fois supérieure à celle des turbines.
• Turbines ou arroseurs rotatifs : Nécessaires pour l'arrosage de grandes surfaces. L’espacement des arroseurs suit le principe du triangle équilatéral pour assurer une couverture uniforme.

Micro-aspersion

Recommandée pour les serres ou les plantations fragiles, elle assure une brumisation fine et délicate.

Systèmes Enterrés

Discrets et efficaces, ils conviennent aux grands jardins ou aux espaces paysagers, se fondant dans le décor et protégeant les composants des éléments.

Systèmes Connectés

Ces solutions intelligentes permettent de piloter l’arrosage à distance via une application mobile, offrant une flexibilité et une optimisation maximales.

Le choix du système dépendra de la configuration de votre espace vert, de la nature de vos plantations et de votre budget. Il est essentiel de bien évaluer ces critères pour garantir une irrigation efficace et durable.

Optimisation de l'Arrosage et Entretien du Système

Une fois le système en place, l'optimisation de l'arrosage et un entretien régulier sont essentiels pour garantir son bon fonctionnement et la santé de vos plantes.

Réglage des Arroseurs et Programmation

• Réglage des arroseurs : Chaque type d’arroseur demande un réglage spécifique de la portée et de l’angle de diffusion. Pour les turbines, vérifiez que les buses correspondent aux préconisations du concepteur. Pour les tuyères, le choix des buses est conditionné par la portée souhaitée.
• Durée d'arrosage : La durée varie selon le type de sol et de végétation. Les sols sableux drainent rapidement et nécessitent des arrosages courts et fréquents. Sur sol argileux, il est conseillé de fractionner l’arrosage en plusieurs cycles courts pour éviter le ruissellement. Pour une pelouse, il est conseillé de programmer 15 à 20 minutes en été et 8 à 10 minutes au printemps.
• Fréquence d'arrosage : Elle dépend de la météo, du type de plantes et de la saison. La pelouse nécessite un arrosage quotidien en été avec 40 à 50 mm d’eau par semaine. Le programmateur d’arrosage automatique permet de définir des jours spécifiques dans la semaine. Il est recommandé d’arroser tôt le matin ou en soirée (5h-7h ou 20h-22h) pour limiter l’évaporation.
• Ajustement saisonnier : La plupart des programmateurs disposent d’une fonction « Water budget » qui permet de modifier rapidement la durée de fonctionnement des électrovannes en appliquant un pourcentage. En automne et hiver, il suffit de réduire la fréquence et la durée d’arrosage de 50 à 70%.

Surveillance et Maintenance

• Vérification des fuites : Au niveau du débitmètre, assurez-vous que le débit est nul quand le système est fermé.
• Nettoyage des composants : Il suffit de nettoyer les buses et turbines obstruées par les dépôts calcaires ou les débris végétaux tous les 2 mois. La vérification des tuyaux d’arrosage et raccords détecte les fuites éventuelles. Les joints d’étanchéité se remplacent facilement en cas d’usure.
• Protection hivernale : La purge hivernale protège le système du gel dans les régions froides. Il est conseillé de vidanger complètement les tuyaux et d’isoler les électrovannes dans les regards.
• Accessoires : Les sondes de pluie coupent l’arrosage en cas de pluie et doivent être installées dans un endroit bien exposé. Un débitmètre, installé entre le compteur et l’électrovanne principale, informe d’une éventuelle rupture de canalisation ou d’une simple fuite.

Un arrosage adapté favorise un enracinement profond et limite le stress hydrique, garantissant des plantes en bonne santé et une consommation d'eau optimisée.
