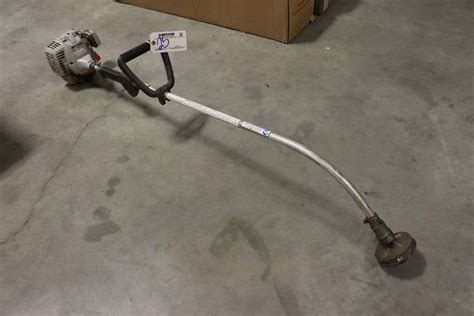

Coupe-bordures ECHO GT-2400 : Performance, Confort et Sécurité pour un Entretien Professionnel

Le coupe-bordures ECHO GT-2400 est un outil de jardinage conçu pour offrir un excellent rapport poids/puissance, s'adressant aux utilisateurs exigeants qui recherchent performance, durabilité et confort. Avec une cylindrée de 23,6 cc, il est doté d'équipements pensés pour améliorer la productivité et simplifier son utilisation, comme le système de démarrage facile ECHO. Ce modèle incarne la qualité professionnelle pour des performances optimisées et une longévité accrue de la machine.

Conception Ergonomique et Innovations pour le Confort

L'ECHO GT-2400 est conçu pour maximiser l'efficacité et le confort de l'opérateur. Son tube incurvé est particulièrement adapté pour débroussailler autour des arbres et des bordures, offrant une maniabilité supérieure dans les espaces confinés. La machine présente de faibles vibrations et un excellent équilibre, ce qui réduit la fatigue de l'utilisateur lors de sessions de travail prolongées.

Le filtre à air professionnel à double étage est une caractéristique notable, assurant une meilleure filtration et une plus grande durabilité qu'un filtre à air classique. Ce système contribue également à la facilité de démarrage de l'appareil. Le coupe-bordures est ultra léger et ultra puissant, des qualités essentielles pour un outil professionnel.

Le modèle GT-2400 inclut une bandoulière de série, une sangle réglable qui permet de suspendre l'outil à l'épaule de l'opérateur, répartissant le poids et améliorant le confort. Le repose-bras intégré permet de reposer le bras pendant le travail et offre une protection contre le moteur chaud, un détail qui souligne l'attention portée à la sécurité et au bien-être de l'utilisateur. La poignée avant (boucle) est montée en usine sur l'arbre moteur et peut être positionnée pour s'adapter à la taille de l'opérateur et à son confort d'utilisation, un réglage crucial pour éviter la fatigue et assurer une manipulation précise.

Spécifications Techniques Détaillées

Le coupe-bordures ECHO GT-2400 présente des caractéristiques techniques robustes qui attestent de sa conception professionnelle.

Dimensions et Poids :

• Longueur : 1500 mm (59,1 po)
• Largeur : 330 mm (13,0 po)
• Hauteur : 360 mm (14,2 po)
• Poids (à vide avec tête de coupe) : 4,5 kg (9,9 lb.)

Moteur :

• Type de moteur : Moteur à essence monocylindre deux temps, refroidi par air
• Alésage : 34,0 mm (1,34 po)
• Course : 26,0 mm (1,04 po)
• Cylindrée : 23,6 cc (1,44 po³)
• Échappement : Silencieux pare-étincelles
• Carburateur : WALBRO à diaphragme modèle WT avec purge
• Système d'allumage : Volant magnétique, allumage à décharge de condensateur
• Bougie : Champion RCJ-7Y (0,65 mm (0,026 po))

Carburant et Huile :

• Carburant : Mélange (essence et huile deux temps)
• Rapport essence/huile : Huile ECHO haute performance 50/1 pour moteur à essence deux temps refroidi par air
• Essence : 89 octanes sans plomb. Il est impératif de NE PAS utiliser de carburant contenant de l'alcool, plus de 10 % d'alcool éthylique ou 15 % de MTBE.
• Huile : Huile ECHO haute performance 50/1 pour moteur à essence deux temps refroidi par air. Il est crucial d'utiliser une huile moteur deux temps conforme à la norme ISO-L-EGD (ISO/CD 13738) et J.A.S.O. FC, comme l'huile Echo Premium 50/1. Les problèmes de moteur dus à un graissage insuffisant par suite de l'utilisation d'une huile non conforme à ces normes entraîneront l'annulation de la garantie.
• Contenance du réservoir de carburant : 0,4 l (13,5 fl. oz.)

Transmission et Coupe :

• Démarreur : Lanceur à enroulement automatique
• Embrayage : Centrifuge
• Arbre moteur : Arbre flexible de 1/4 po
• Sens de rotation : Sens horaire, vu du dessus
• Tête de coupe : Ligne de coupe nylon (2 lignes)

Le moteur de ce modèle est conforme à la norme PH1 de l'Agence de Protection de l'Environnement Américaine et aux réglementations de l'État de Californie 1995 - 1999 concernant les gaz d'échappement des moteurs ULGE, comme indiqué sur l'autocollant de contrôle des émissions apposé sur le moteur.

Composants Clés et Leur Fonctionnement

Le coupe-bordures ECHO GT-2400 est composé de plusieurs éléments essentiels qui contribuent à sa performance et à sa sécurité.

• Bloc Moteur : Monté en usine sur l'arbre moteur, il inclut le moteur, l'embrayage, le système de carburation, le système d'allumage et le lanceur à enroulement.
• Arbre Moteur : Également monté en usine sur le bloc moteur, il comprend la poignée arrière (main droite), le carter d'engrenages, la gâchette des gaz, la poignée avant (boucle, main gauche), le câble de transmission flexible et les autocollants de sécurité.
• Tête de Coupe à Ligne Nylon : Contient la ligne de coupe en nylon remplaçable. La ligne avance lorsque la tête est tapée contre le sol pendant qu'elle tourne à la vitesse de fonctionnement normale.
• Pare-débris : Inclus dans le sachet en plastique (co-pack), il DOIT être installé avant utilisation. Il comprend le couteau de ligne et l'autocollant de sécurité, se monte sur le carter d'engrenages et protège l'opérateur des projections.
• Couteau de Ligne : Coupe la ligne à la longueur correcte (9 cm). Son utilisation est cruciale ; sans lui, la ligne devient trop longue (plus de 5 cm), ce qui peut entraîner un ralentissement, une surchauffe et potentiellement des dommages au moteur.
• Gâchette des Gaz : Un ressort la ramène en position de ralenti lorsqu'elle est relâchée. Une pression progressive permet d'obtenir l'accélération optimale pour la technique de coupe utilisée.
• Commutateur d'Arrêt : Sur le GT-2400, c'est un « COMMUTATEUR À GLISSIÈRE » monté sur le dessus du boîtier de gâchette des gaz. Pousser le commutateur EN AVANT pour mettre l'outil en MARCHE et le tirer EN ARRIÈRE pour l'ARRÊTER.
• Silencieux Pare-étincelles : Réduit le bruit du moteur et empêche les particules de carbone incandescentes de s'échapper, réduisant ainsi le risque d'incendie. Il est essentiel de s'assurer que le tamis pare-étincelles est en bon état et correctement installé.
• Réservoir de Carburant : Contient le carburant et le filtre à carburant.
• Poignée du Cordon Lanceur : Tirer le cordon lentement jusqu'à ce que le démarreur s'engage, puis tirer vigoureusement d'un coup sec. Il est important de retenir le cordon après le démarrage et de NE PAS laisser la poignée se rabattre pour éviter des dommages.
• Poire d'Amorçage : Pomper 4 ou 5 fois avant de lancer le moteur pour appeler du carburant frais du réservoir et amorcer le carburateur, jusqu'à ce que le carburant soit visible dans la conduite de retour transparente.
• Starter : Placé au-dessus du boîtier du filtre à air, il commande le fonctionnement du starter. Il doit être mis en position de démarrage (fermé) puis remis en position de marche (ouvert).
• Bougie : Fournit l'étincelle pour l'allumage du mélange de carburant.

Directives de Sécurité et Maintenance

L'utilisation du coupe-bordures ECHO GT-2400 requiert une attention particulière aux directives de sécurité et aux instructions de maintenance pour garantir la sécurité de l'opérateur et la longévité de l'outil. ECHO fournit un manuel d'utilisation et un manuel de sécurité, qu'il est impératif de lire attentivement et de bien comprendre.

Des messages de sécurité importants sont présents tout au long du manuel et sur le produit lui-même, identifiés par des symboles et des mots clés. Il est crucial de noter l'emplacement de ces autocollants de sécurité et de s'assurer qu'ils sont lisibles. En cas d'autocollant illisible ou manquant, un remplacement peut être commandé auprès d'un revendeur ECHO.

Avant chaque utilisation, il est recommandé d'effectuer les vérifications suivantes :

• Vérification du serrage : S'assurer de la présence et du serrage de tous les écrous, boulons et vis. Serrer ou remplacer si nécessaire.
• Inspection des fuites de carburant : Inspecter les flexibles de carburant, le réservoir et le pourtour du carburateur. En cas de fuites, NE PAS utiliser l'outil.
• Pare-débris : S'assurer qu'il n'est pas endommagé et qu'il est fermement assujetti. Le remplacer s'il est endommagé ou manquant.
• Accessoire de coupe : Vérifier qu'il est solidement monté et en bon état de marche.
• Poignée avant et bandoulière/harnais : Vérifier qu'ils sont ajustés pour le confort et la sécurité.

Manipulation du Carburant :Le carburant est TRÈS inflammable. Il est impératif d'utiliser un jerrican agréé et de suivre des règles strictes :

• NE PAS fumer près du carburant.
• NE PAS approcher le carburant de flammes ou d'étincelles.
• Dévisser lentement le bouchon des jerricans pour égaliser la pression.
• NE JAMAIS faire le plein de carburant lorsque le moteur est CHAUD ou en marche.
• TOUJOURS faire le plein à l'extérieur sur un sol nu.
• Bien serrer le bouchon de carburant après l'appoint et rechercher toute fuite.
• Essuyer tout carburant répandu sur l'outil et NE PAS remiser l'outil avec du carburant dans le réservoir pour éviter les fuites et réduire les émissions d'hydrocarbures.

Protection Personnelle et Environnement de Travail :Les opérateurs et les personnes à proximité sont exposés à des risques de blessures si l'outil n'est pas utilisé correctement ou si les précautions de sécurité ne sont pas prises.

• Porter des gants antidérapants pour une meilleure prise.
• Porter un pantalon long et une chemise à manches longues. Il est important de noter que des vêtements protecteurs épais peuvent accroître la fatigue et causer un coup de chaleur.
• Fournir le manuel d'utilisation et les instructions de sécurité à tous les opérateurs.
• Examiner la zone de travail pour détecter tout obstacle pouvant nuire à la sécurité.
• NE PAS utiliser ce produit à l'intérieur ou dans des endroits mal aérés.
• Toujours se tenir bien campé et en équilibre, éviter les surfaces glissantes, irrégulières ou instables. NE PAS travailler en position de déséquilibre ou sur une échelle.

Précautions Liées à la Chaleur et aux Vibrations :Pendant le fonctionnement, certaines parties de l'outil, notamment l'arbre moteur, le bloc moteur, l'échappement et le carter d'engrenages, peuvent devenir très chaudes et causer des brûlures au contact.

L'exposition aux vibrations et au froid peut provoquer le phénomène de Raynaud, affectant les doigts par des picotements, des brûlures, une décoloration et un engourdissement. Pour minimiser ces risques :

• Maintenir le corps au chaud, particulièrement la tête, le cou, les chevilles, les mains et les poignets.
• Maintenir une bonne circulation sanguine en agitant vigoureusement les bras pendant de fréquentes pauses et en s'abstenant de fumer.
• Limiter les heures de travail et alterner avec des tâches n'exigeant pas l'utilisation d'outils motorisés.

Une utilisation excessive des muscles et des tendons des doigts, des mains, des bras et des épaules peut entraîner des microtraumatismes répétés, y compris le syndrome du canal carpien. Pour prévenir cela :

• Éviter de courber, étirer ou tordre le poignet ; le maintenir droit.
• Utiliser toute la main pour saisir, pas seulement le pouce et l'index.
• Faire des pauses régulières pour minimiser les efforts répétitifs et reposer les mains.
• Réduire la vitesse et la force des mouvements répétitifs.
• Faire des exercices de musculation des mains et des bras.
• En cas de picotement, engourdissement ou douleurs dans les doigts, les mains, les poignets ou les bras, cesser immédiatement l'utilisation et consulter un médecin.

Assemblage Initial et Maintenance :Le produit ECHO est pré-assemblé en usine. Après l'ouverture du carton, inspecter l'outil à la recherche de dommages. Notifier immédiatement le détaillant ou le concessionnaire ECHO de toute pièce endommagée ou manquante.

Pour l'assemblage, emboîter le pare-débris sur le carter d'engrenages et aligner le trou de guidage de la plaque de guidage sur le trou du carter d'engrenages. La poignée avant, bien que pré-installée, doit être ajustée à une position de travail confortable, puis son écrou papillon doit être serré.

Lors de l'utilisation de la bandoulière ou du harnais (standard sur le GT-2400), s'assurer que l'outil est équilibré. Placer le harnais sur l'épaule et y accrocher l'outil. Faire glisser le collier du harnais vers le haut ou vers le bas jusqu'à ce que l'outil soit équilibré, avec la tête de coupe se trouvant à environ 5 à 7 cm du sol.

Toutes les réparations doivent être confiées exclusivement à un concessionnaire ou réparateur agréé ECHO.

Préparation du Carburant et Huile

La qualité du carburant et de l'huile est primordiale pour le bon fonctionnement et la longévité du moteur deux temps de l'ECHO GT-2400.

Essence :Utiliser de l'essence à indice d'octane de 89 [R+M/2] (moyen ou mistroux) de bonne qualité. L'essence peut contenir jusqu'à 15% d'alcool éthylique (de grains) ou 2% de MTBE (éther méthyltertiobutylique). Il est impératif de NE PAS utiliser de carburant contenant de l'alcool, plus de 10 % d'alcool éthylique ou 15 % de MTBE, car cela pourrait endommager le moteur et annuler la garantie.

Huile Deux Temps :Une huile moteur deux temps conforme à la norme ISO-L-EGD (ISO/CD 13738) et J.A.S.O. FC doit être utilisée. L'huile Echo Premium 50/1 est conforme à cette norme. L'utilisation d'une huile non conforme entraînera l'annulation de la garantie.

Préparation du mélange :

1. Remplir un bidon homologué de la moitié de la quantité d'essence nécessaire.
2. Ajouter l'huile 2 temps à l'essence.
3. Boucher le bidon et l'agiter pour bien mélanger l'huile à l'essence.
4. Ajouter le reste de l'essence et mélanger de nouveau.

Ces instructions soulignent l'engagement d'ECHO à fournir un outil performant et fiable, tout en insistant sur la responsabilité de l'utilisateur en matière de sécurité et de maintenance.
