Tout Savoir sur la Courroie de Motobineuse et Motoculteur Grunberg

La courroie est une pièce maîtresse, souvent sous-estimée, qui assure le bon fonctionnement et la transmission de puissance de votre motoculteur ou motobineuse. Son rôle est fondamental pour l'efficacité de la machine, qu'il s'agisse d'entraîner les roues pour l'avancement ou de faire fonctionner les outils rotatifs. Identifier le bon type de courroie et savoir quand la remplacer est essentiel pour garantir la longévité et la performance de votre équipement de jardinage. Avec le temps et l'usage intensif, les courroies s'usent, se distendent, voire peuvent sortir de leur logement, compromettant ainsi la capacité de la poulie à remplir son rôle.

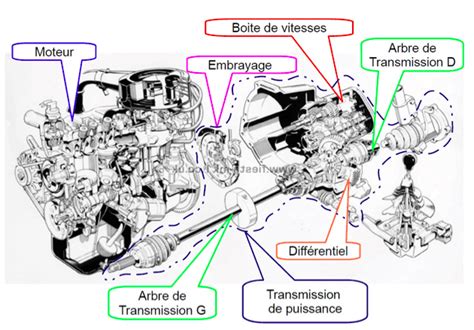

Le Rôle Vital de la Courroie dans la Transmission de Puissance

La courroie agit comme un lien essentiel entre le moteur et les différents organes de votre motoculteur ou motobineuse. Elle est le moyen par lequel la puissance générée par le moteur est transmise aux roues pour l'avancement, ou aux outils de travail du sol tels que les fraises. Sans une courroie en bon état, cette transmission de puissance devient inefficace, voire impossible.

Les signes avant-coureurs d'une courroie défaillante incluent une perte de puissance notable, un patinage audible, ou encore l'incapacité de la machine à avancer ou à actionner ses outils. La puissance de la machine, généralement exprimée en chevaux (hp/cv), est un facteur déterminant dans le choix de la courroie appropriée, car des machines plus puissantes nécessitent des courroies capables de supporter des tensions et des contraintes plus importantes.

Identifier la Bonne Courroie : Un Défi de Compatibilité

Chaque modèle de motoculteur et de motobineuse est conçu avec un type de courroie spécifique. Il n'existe pas de courroie universelle qui convienne à toutes les machines. Le type de courroie est généralement indiqué directement sur la pièce elle-même. Cependant, il est parfois nécessaire de consulter le manuel d'utilisation de votre machine ou, à défaut, de se référer aux schémas de montage ou vues éclatées disponibles auprès des fabricants. Ces documents techniques fournissent des informations précises sur les références des pièces détachées, y compris les courroies.

La puissance de la machine est un autre critère essentiel. Une motobineuse de faible puissance, comme certains modèles compacts, n'aura pas les mêmes exigences en matière de courroie qu'un motoculteur professionnel destiné à un usage intensif. Les courroies sont souvent catégorisées selon leur profil (lisse, trapézoïdale, crantée) et leurs dimensions (longueur, largeur, section), qui doivent correspondre précisément aux spécifications du fabricant. Par exemple, une courroie lisse trapézoïdale de section 4L (correspondant à une section de 12,7x8mm) ou 5L (section plus large) sera adaptée à certains modèles, tandis que d'autres nécessiteront des courroies crantées pour des applications spécifiques comme la distribution interne au moteur.

Les Différents Types de Courroies : Technologie et Applications

Le marché propose une variété de courroies, chacune conçue pour répondre à des besoins spécifiques en termes de performance, de durabilité et de résistance.

Courroies Lisses Trapézoïdales

Ce sont les plus courantes. Leur forme trapézoïdale leur permet de s'ajuster parfaitement dans les gorges des poulies, offrant une bonne adhérence et une transmission de puissance efficace. Des marques comme Optibelt proposent une large gamme de ces courroies, identifiées par des codes tels que 4L350, 4L430, 4L470, 4L480, 4L49, 4L520, ou encore 5L35. Ces références indiquent généralement la section et la longueur de la courroie. Les courroies de type SHAK aramide série 4L sont également disponibles, offrant une robustesse accrue grâce à l'aramide. La courroie trapézoïdale est l'entraînement de votre machine. Sa forme trapézoïdale assure une force de frottement élevée à une faible prétension de la courroie.

Courroies Crantées

Principalement utilisées pour la distribution interne des moteurs, notamment sur certains modèles Honda (GC160, GC160E, GC160LE, GCV160, GCV160A0), elles assurent une synchronisation précise des mouvements des pièces internes du moteur. Leur structure crantée empêche tout glissement, garantissant une distribution optimale des cycles moteur. Les courroies crantées sont recommandées pour les machines plus puissantes car elles supportent mieux les charges importantes. Une courroie dentée offre une meilleure adhérence et évite les glissements lors des travaux intensifs, tandis qu'une courroie lisse peut suffire pour un usage occasionnel.

Courroies en Kevlar et Aramide

Fabriquées avec des fibres de Kevlar ou d'aramide, ces courroies sont réputées pour leur extrême résistance aux hautes tensions et à l'usure. Elles sont idéales pour les machines destinées à un usage intensif, comme les motoculteurs professionnels, où les contraintes mécaniques sont plus importantes. Leur durabilité supérieure en fait un investissement judicieux pour les utilisateurs exigeants. Pour les motobineuses professionnelles, il est préférable de privilégier des courroies renforcées en Kevlar ou en aramide qui résistent mieux à l'usure et aux contraintes mécaniques. Les courroies dentées renforcées gt3, quant à elles, sont adaptées pour les charges importantes et variables.

Autres types de courroies

Les courroies plates sont plutôt destinées aux transmissions simples. Une courroie hexagonale offre une meilleure adhérence dans certaines configurations.

Solutions pour Prévenir et Gérer le Patinage des Courroies

Le patinage de la courroie est un problème courant qui peut survenir en raison de l'usure, d'une tension insuffisante, ou de la contamination par de l'huile ou de la poussière. Ce phénomène réduit l'efficacité de la transmission de puissance et peut entraîner une usure prématurée de la courroie et des poulies. Une tension trop faible fait patiner la courroie, un phénomène qui se produit souvent seulement à pleine charge de la machine. La cause de ce problème est un mauvais fonctionnement des parties entraînées. Une courroie qui patine devient brûlante et peut provoquer un incendie.

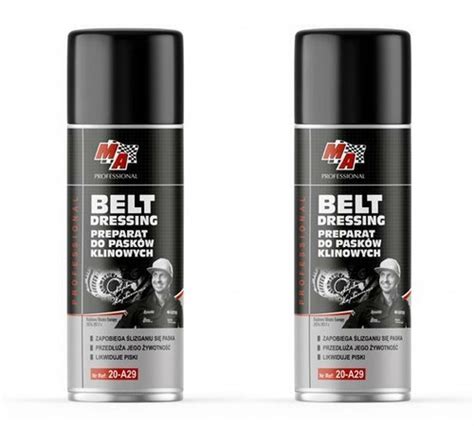

Pour pallier ce problème, il existe des produits spécifiques comme le spray anti-glissement pour courroies (par exemple, LB8005, 400 ml). Ces sprays sont conçus pour améliorer le coefficient de friction de tous types de courroies, y compris celles des motoculteurs. En augmentant l'adhérence entre la courroie et les poulies, ils permettent d'éviter le patinage et d'optimiser la transmission de puissance, prolongeant ainsi la durée de vie des composants.

Marques et Modèles Spécifiques : Un Guide d'Identification

La recherche de la courroie adaptée peut être simplifiée en se concentrant sur la marque et le modèle de votre motoculteur ou motobineuse. Les fabricants proposent souvent des courroies d'origine constructeur, garantissant une compatibilité parfaite avec leur matériel. Parmi les marques couramment rencontrées, on trouve :

• Pubert : Une large gamme de courroies est disponible pour les modèles Pubert tels que Nano22M, Nano36, MB81M, MB87L, Vario 55H, Vario 60, Quatro, Quatro Junior, et Aro. La courroie d'origine pour les modèles Vario 55H et Husqvarna TF434P est un exemple de pièce spécifique.
• Honda : Les courroies pour les moteurs Honda GC160, GC160E, GC160LE, GCV160, GCV160A0, souvent des courroies crantées de distribution interne. Les courroies pour l'entraînement avant et arrière des motoculteurs Pubert / Honda sont également mentionnées.
• Husqvarna : Des courroies sont disponibles pour les modèles TF434 et TF434P.
• Oleo Mac : Des courroies pour les modèles MH3PH et MHV3600 sont proposées.
• Mc Culloch : La courroie d'entraînement pour le motoculteur Mc Culloch MFT44-154 est référencée.
• Staub : Des courroies sont disponibles pour les modèles ST3560, ST3565, ST3760, ST3765, STV3600, STV3800, ainsi que pour l'avancement des modèles STAUB ST2661R et GRANJA GB15TNSDP.

Le classement des courroies par marque sur les sites spécialisés vise à faciliter la recherche pour l'utilisateur, lui permettant de trouver rapidement la pièce compatible avec sa machine. Pour une courroie donnée, il faut s'orienter vers des courroies crantées pour les motoculteurs les plus puissants.

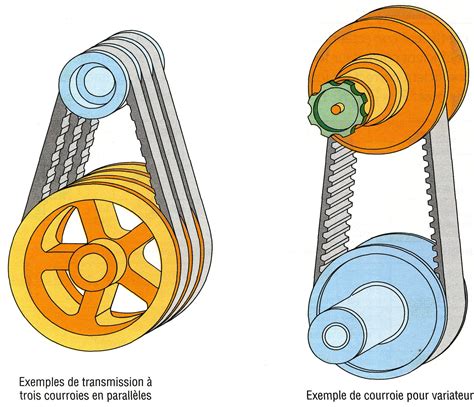

L'Usure de la Courroie : Signes et Conséquences

L'usure des courroies est un processus naturel lié à leur utilisation. Elle peut être accélérée par un mauvais alignement des poulies, une tension inadéquate, ou la présence de débris dans le carter. Une courroie défectueuse peut provoquer des à-coups, une perte de traction, voire la casse d'autres pièces mécaniques. Elle se manifeste par plusieurs signes révélateurs :

• Fissures et Craquelures : L'exposition à la chaleur, à l'huile, ou simplement au vieillissement peut provoquer l'apparition de fissures à la surface de la courroie. Ces fissures affaiblissent la structure de la courroie et augmentent le risque de rupture.
• Usure des Bords : Les bords de la courroie peuvent devenir lisses ou effilochés, ce qui réduit la surface de contact avec les poulies et diminue l'efficacité de la transmission.
• Allongement et Distension : Avec le temps, les matériaux de la courroie perdent leur élasticité et s'allongent. Une courroie distendue ne peut plus maintenir une tension adéquate, ce qui entraîne un patinage. C'est souvent la raison pour laquelle une courroie peut sortir de son logement : elle est devenue trop longue pour être maintenue en place par les joues des poulies.
• Changements de Couleur ou Texture : Une courroie usée peut présenter des zones décolorées ou une texture modifiée, signes d'une surchauffe ou d'une dégradation des matériaux.

Les conséquences d'une courroie usée vont au-delà de la simple perte de performance. Un patinage excessif peut entraîner une surchauffe des poulies et de la courroie elle-même, accélérant leur dégradation. De plus, une transmission de puissance inefficace oblige le moteur à travailler plus fort, augmentant la consommation de carburant et potentiellement endommageant le moteur à long terme. Dans le pire des cas, une rupture de courroie peut survenir en plein travail, immobilisant la machine et nécessitant une intervention immédiate. Le vieillissement du matériau est la cause la plus courante de dommages aux courroies de transmission : le caoutchouc s'use et perd en élasticité, les fibres perdent en force.

L'Importance de la Maintenance Préventive

La maintenance préventive est la clé pour éviter les pannes coûteuses et prolonger la durée de vie de votre motoculteur ou motobineuse. Cela inclut l'inspection régulière de l'état des courroies. Il est recommandé de vérifier l'absence de fissures, d'usure excessive, ou de signes de distension avant chaque utilisation importante ou au début de chaque saison de jardinage, ainsi que lors de l'inspection quotidienne de votre machine. Si vous constatez des signes d'usure, il est préférable de remplacer la courroie sans attendre. En cas de système de transmission sensible, il est donc préférable de ne pas attendre l'apparition de dégâts visibles et de remplacer la courroie après une période d'utilisation donnée, même si celle-ci semble toujours en bon état de fonctionnement. Gardez à l’esprit que la courroie « s’use » même quand la machine ne tourne pas.

Pour diagnostiquer une panne liée à la courroie, commencez par couper le moteur et débrancher la bougie pour travailler en toute sécurité. Ouvrez le carter de transmission et inspectez visuellement la courroie. Recherchez les signes d'usure, de craquelures, de déformation ou de traces de brûlure. Vérifiez l'intégrité de la courroie sur toute sa longueur. Contrôlez l'alignement des poulies et l'absence de débris. Si la courroie présente des fissures, des zones amincies ou des fibres apparentes, il est impératif de la remplacer.

Avant de procéder au remplacement, assurez-vous d'avoir la référence exacte de la courroie nécessaire pour votre modèle de machine. Si vous avez des doutes, consultez le manuel d'utilisation, les schémas techniques, ou contactez un professionnel. Le choix d'une courroie compatible est essentiel pour garantir le bon fonctionnement de votre machine. Il existe de nombreuses références, dimensions et profils. Pour identifier la bonne pièce, référez-vous à la notice de votre équipement ou relevez les inscriptions sur l'ancienne courroie.

Le remplacement d'une courroie est généralement une opération accessible aux bricoleurs avertis. Cela implique souvent de retirer des carters de protection et de désengager la courroie usée, puis d'installer la nouvelle en veillant à un bon alignement et à une tension correcte. Pour réparer motobineuse efficacement, consultez le manuel d'utilisation qui contient souvent des schémas détaillés du système de transmission. Une fois la nouvelle courroie installée, il est conseillé de la faire tourner quelques instants à vide pour s'assurer de son bon fonctionnement et de l'absence de bruits inhabituels. Si nécessaire, ajustez la tension pour assurer un fonctionnement optimal. Après avoir monté la nouvelle courroie, il convient de régler sa tension. Vous pouvez ensuite démarrer la machine, pour que le mécanisme tourne quelque temps.

Un entretien préventif permet d'éviter l'usure prématurée des courroies et de garantir la fiabilité de votre matériel. Nettoyez régulièrement le carter pour éliminer les débris, vérifiez la tension et l'alignement des poulies, et lubrifiez les axes si nécessaire. Utilisez des huiles & graisses adaptées pour protéger les parties mécaniques et réduire les frottements. Pensez à vérifier également les poulies / tendeurs & pignons qui peuvent s'user en même temps que la courroie. Remplacer une courroie défectueuse est une solution économique et écologique. Plutôt que d'investir dans une machine neuve, la réparation permet de prolonger la durée de vie de votre équipement tout en maîtrisant votre budget. Pour garantir la compatibilité et la performance de vos réparations, privilégiez les pièces détachées sélectionnées par des spécialistes.

Les Équivalences de Courroies : Un Guide Détaillé

Même référence, marque différente : est-ce vraiment interchangeable ? Les équivalences de courroies reposent sur un principe simple : les normes ISO et DIN imposent des dimensions identiques à tous les fabricants pour une même référence. Une courroie SPZ 850 d'une marque A a exactement les mêmes cotes qu'une SPZ 850 d'une marque B. C'est ce qui rend le remplacement possible sans modification de la transmission.

Ce que la normalisation garantit : la section, la longueur de référence et les tolérances dimensionnelles. Ce qu'elle ne fixe pas : la qualité des matériaux, la résistance à la chaleur ou aux huiles, et la durée de vie sous charge. Une courroie entrée de gamme et une courroie renforcée peuvent être parfaitement interchangeables géométriquement, tout en ayant des comportements très différents dans le temps. Connaître ces équivalences, c'est donc savoir ce que l'on peut substituer sans risque, et ce sur quoi il vaut mieux ne pas faire d'impasse.

Identifier la Section de la Courroie

La section d'une courroie trapézoïdale se détermine en mesurant sa largeur en surface et sa hauteur avec un pied à coulisse. Ces deux dimensions suffisent à identifier le profil dans un tableau de correspondance. Les sections classiques (Z, A, B, C, D, E) ont des dimensions plus larges pour une hauteur donnée. Les sections étroites (SPZ, SPA, SPB, SPC) sont plus compactes et développent une capacité de transmission supérieure à encombrement réduit. Les deux familles ne sont pas interchangeables, même lorsque les dimensions semblent proches.

Si la courroie est encore en place sur la machine, la référence est souvent gravée ou imprimée sur le flanc extérieur : c'est le point de départ le plus fiable avant toute mesure.

Déterminer la Longueur Exacte

C'est souvent là que les erreurs se glissent. Une même courroie peut être référencée par trois longueurs différentes selon le fabricant :

• Li (longueur intérieure) : périmètre mesuré sur la face interne de la courroie
• Le (longueur extérieure) : périmètre mesuré sur la face externe
• Lp (longueur primitive) : mesurée sur la ligne neutre, c'est la référence utilisée par la plupart des normes européennes

Pour mesurer une courroie à plat, on peut enrouler un fil souple sur son périmètre intérieur et mesurer la longueur obtenue pour obtenir la Li. La conversion vers Lp dépend ensuite du profil : chaque section a un coefficient d'ajustement propre, disponible dans les tableaux des fabricants. En cas de doute, privilégiez toujours la Lp pour la recherche d'équivalence, et vérifiez quelle longueur est indiquée dans la fiche du fabricant avant de commander. Pour une mesure précise de la longueur de la courroie, posez-la à plat sur une surface plane et mesurez son périmètre extérieur. Si la courroie est trop usée, référez-vous au manuel d'utilisation ou consultez un revendeur spécialisé.

Décoder la Référence pour Trouver l'Équivalent

La référence gravée sur le flanc d'une courroie suit une logique lisible : une ou plusieurs lettres indiquent la section, les chiffres qui suivent indiquent la longueur.

Exemple : SPZ 850 = section étroite SPZ, longueur primitive de 850 mm. Autre exemple : A42 = section classique A, longueur de 42 pouces selon la nomenclature américaine.

Quelques points à vérifier à la lecture :

• Une lettre X en fin de désignation (AX, BX, ZX) indique une courroie crantée
• Un chiffre devant la lettre (ex. 3V500) signale une référence de nomenclature américaine
• Certains fabricants ajoutent un suffixe de gamme (HC, HD, XP…) qui ne change pas la compatibilité dimensionnelle mais indique un niveau de performance supérieur

Une fois la référence identifiée, elle suffit dans la grande majorité des cas pour trouver un équivalent dans n'importe quel catalogue normalisé.

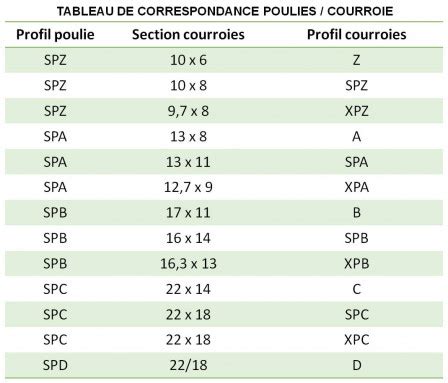

Équivalences entre Courroies Classiques et Étroites

Les sections classiques et étroites fonctionnent sur le même principe de transmission par friction, mais elles ne sont pas interchangeables sur une même poulie. Les gorges sont différentes et monter une courroie étroite sur une poulie taillée pour une section classique entraîne un mauvais appui, une usure prématurée et une perte de rendement.

Les correspondances entre familles sont les suivantes : Z correspond à SPZ, A à SPA, B à SPB et C à SPC. Ces paires partagent une capacité de transmission comparable, mais les sections étroites offrent de meilleures performances à encombrement réduit. On peut donc substituer une section classique par son équivalente étroite, à condition de changer également la poulie en conséquence. Si la poulie reste en place, il faut impérativement respecter la famille d'origine. La seule vraie liberté de substitution se situe entre marques, pas entre familles.

Équivalences entre Courroies Européennes et Américaines

Les normes américaines et européennes ne partagent pas les mêmes désignations, mais des correspondances normalisées existent pour les sections les plus courantes :

• 3V = SPZ / 3VX = XPZ
• 5V = SPB / 5VX = XPB

Les séries américaines 3L, 4L et 5L (exprimées en pouces) ont également leurs équivalents métriques européens, avec des dimensions très proches mais pas toujours strictement identiques.

Point important : la substitution fonctionne dans le sens courroie, pas dans le sens poulie. Une courroie SPZ peut remplacer une 3V sur une poulie américaine compatible, mais une poulie américaine n'est pas compatible avec les profils SP européens. Les angles de gorge et les dimensions d'appui diffèrent suffisamment pour exclure toute interchangeabilité côté poulie. En pratique, si vous remplacez une courroie sur du matériel d'origine américaine, vérifiez toujours la compatibilité de la poulie avant de commander un équivalent européen.

Trouver l'Équivalent d'une Courroie Dentée Synchrone

Pour une courroie dentée synchrone, le critère prioritaire est le pas (distance entre deux dents), pas la longueur. C'est lui qui détermine la compatibilité avec la poulie. Les pas courants : 3M, 5M, 8M et 14M. On affine ensuite avec la largeur, puis la longueur.

Sur un même profil et un même pas, les courroies de différentes marques sont interchangeables. En revanche, les profils HTD, T, AT et RPP ne le sont pas entre eux, même à pas identique. La géométrie de la dent diffère et le montage forcé abîme rapidement courroie et poulie. La séquence : profil, pas, largeur, longueur.

Remplacer une Courroie d'une Marque par une Autre

Pour les courroies trapézoïdales normalisées ISO 4184 / DIN 7753, oui sans réserve sur les dimensions. Une SPZ 850 reste une SPZ 850 quelle que soit la marque. Les nuances portent uniquement sur la qualité des matériaux et la durée de vie, pas sur la compatibilité. Pour les courroies dentées, la substitution entre marques est possible sur un même profil et un même pas. Une HTD 5M d'un fabricant remplace une HTD 5M d'un autre sans problème. La vigilance s'impose en revanche sur les courroies spéciales constructeur. Certains fabricants de machines utilisent des références propriétaires qui ne correspondent à aucune norme standard.

Critères Techniques pour le Bon Choix d'une Courroie de Motobineuse

Pour choisir la courroie la plus adaptée à votre motobineuse, plusieurs facteurs techniques entrent en jeu :

• Le type de courroie (lisse, crantée, hexagonale)
• Les dimensions précises (longueur, largeur, épaisseur)
• La puissance de votre moteur
• L'usage prévu (occasionnel ou intensif)

Chaque courroie adaptée à votre motobineuse possède des caractéristiques propres qui influencent directement les performances de votre machine. Une courroie inadaptée peut entraîner une usure prématurée ou des dysfonctionnements. Pour identifier la courroie compatible avec votre modèle, vous pouvez directement regarder sur le flanc de la courroie pour trouver sa référence. Si elle est effacée, consultez le manuel d'utilisation qui indique généralement la référence exacte ou examinez l'ancienne courroie de transmission pour relever ses caractéristiques (dimensions, type). Recherchez ensuite avec la marque et le modèle de votre motobineuse. Les courroies crantées présentent souvent des codes spécifiques (comme AVX10, AVX13) qui facilitent leur identification. Pour une courroie trapézoïdale, notez la section (A, B, C) et la longueur.

Pourquoi Longueur, Largeur et Épaisseur sont Essentielles ?

Les dimensions des courroies constituent des paramètres critiques pour garantir un fonctionnement optimal. En effet, une longueur incorrecte peut induire une tension inadaptée, des glissements ou une usure prématurée. Une largeur inadéquate peut aussi générer une mauvaise adhérence ou une surcharge. Le profil de la courroie doit correspondre exactement aux poulies de votre motobineuse.

Différentes Qualités de Courroies Trapézoïdales

Sachez qu'une courroie trapézoïdale donnée est disponible dans différentes qualités. Certains fabricants vendent même trois versions de courroie, par exemple standard, renforcée et super (inscriptions vertes, jaunes et rouges respectivement). Les différences de qualité de ces types de courroies découlent des vitesses autorisées, de la résistance thermique et de la résistance à la charge. C'est particulièrement important pour les machines agricoles, qui doivent présenter une excellente résistance aux huiles et aux graisses (minérales). Dans la pratique, une courroie de qualité supérieure a généralement une plus longue durée de vie.

Procédure de Remplacement d'une Courroie de Motobineuse

Le remplacement d'une courroie est une opération accessible à la plupart des bricoleurs, à condition de suivre quelques précautions. Portez des gants pour éviter les blessures et assurez-vous que la machine est totalement arrêtée avant toute intervention.

Voici comment procéder pour changer une courroie de motobineuse :

1. Éteignez complètement la machine et débranchez la bougie.
2. Retirez les carters de protection pour accéder à la courroie.
3. Desserrez les éléments de tension pour libérer la courroie d'avancement.
4. Retirez l'ancienne courroie et notez son cheminement.
5. Installez la nouvelle courroie en suivant exactement le même parcours.
6. Ajustez la tension selon les recommandations du fabricant. Une tension trop élevée raccourcit quant à elle la durée de vie de la courroie. Elle provoque des fissures et une usure nettement plus rapide des paliers de la poulie, qui sont trop sollicités.
7. Remontez les carters et vérifiez le fonctionnement. Après avoir remis tous les éléments en place, démarrez le moteur et vérifiez que la courroie tourne correctement.
