Les instruments de bord sont des dispositifs essentiels dans les véhicules et les aéronefs. Ils fournissent des informations cruciales sur l'état et le fonctionnement de l'engin, permettant de prendre des décisions éclairées pendant le pilotage ou la conduite. Qu'il s'agisse d'avions, de voitures ou de bateaux, la compréhension de ces systèmes est le socle de la navigation et de l'exploitation efficace de tout véhicule.
Fondamentaux de l'instrumentation aéronautique

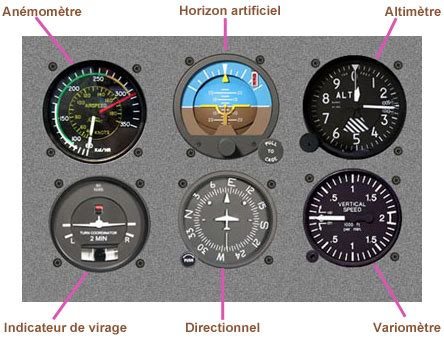

Les instruments utilisés pour contrôler l'avion sont connus sous le nom d'instruments de vol. Au fil des ans, ces outils ont été placés de manière similaire sur les tableaux de bord de la plupart des avions, créant une disposition standardisée.
Les instruments de vol de base
Il existe des instruments de vol de base, tels que l'altimètre qui affiche l'altitude de l'avion, l'anémomètre et l'indicateur de direction magnétique, une sorte de boussole. De plus, un horizon artificiel, un coordinateur de virage et un indicateur de vitesse verticale sont des instruments de vol présents dans la plupart des avions. Il existe de nombreuses variations pour ces instruments, qui sont expliquées tout au long de ce chapitre.
- L'anémomètre : Il sert à déterminer la vitesse d'un aéronef par rapport à l'air ambiant. L'anémomètre indique la vitesse de l'avion en nœuds (kt). 1 kt = 1,852 km/h. Il est basé sur la différence entre la pression totale et la pression statique. Lorsque la vitesse augmente, la capsule se gonfle, permettant d'afficher une information de vitesse air sur le badin.
- L'altimètre : Il mesure l'altitude de l'avion en pieds (ft). 100 ft = 30,48 m. Il est basé sur la mesure de la pression atmosphérique par rapport à une surface de référence comme le niveau de la mer. La formule utilisée est (h = \frac{P0 - P}{\rho g}), où (h) est l'altitude, (P0) est la pression au niveau de la mer, (P) est la pression au point de mesure, (\rho) est la densité de l'air et (g) l'accélération due à la gravité.
- Le variomètre : Cet instrument est utilisé pour connaître la vitesse ascensionnelle de l'avion en pieds par minute (ft/mn). 100 ft/min = 0,5 m/s. Il calcule les variations de pression atmosphérique : lorsque la vitesse verticale (Vz) est supérieure à 0, l’avion monte.
Fonctionnement de l'anémomètre du Badin, utilisation et démontage.
Systèmes gyroscopiques et navigation
La navigation aérienne repose sur des principes physiques permettant de maintenir une orientation stable malgré les mouvements de l'aéronef.
Horizon artificiel et conservateur de cap
L'horizon artificiel indique l'inclinaison de l'avion par rapport à un axe horizontal (tangage et roulis). Il utilise un gyroscope dont l'axe propre est asservi à la verticale locale par un système érecteur, maintenant une position fixe dans l'espace quels que soient les mouvements de l'aéronef.
Le directionnel, aussi appelé « conservateur de cap », est un gyroscope qui indique le cap que prend l'avion. Parallèlement, le coordinateur de virage intègre une bille fonctionnant par gravité pour indiquer le dérapage de l'avion. Si la bille quitte le centre, cela signifie qu'il existe un dérapage.
Aides à la navigation radioélectrique

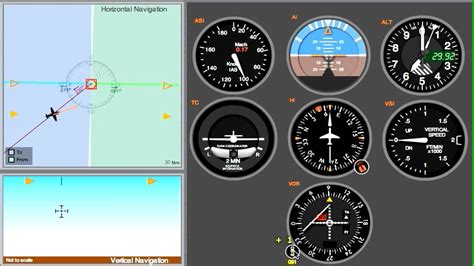

- VOR (VHF Omnidirectional Range) : Il capte les émissions d'une balise au sol et indique la direction dans laquelle l'avion se trouve par rapport à cette balise.
- DME (Distance Measuring Equipment) : Il mesure la distance entre une balise au sol et l'avion. L'instrument envoie un signal radioélectrique qui est capté par la balise puis instantanément renvoyé.
Évolution numérique et cockpit moderne
Après avoir "envahi" les tableaux de bord des avions de ligne et d'affaires, les instruments numériques arrivent sur les avions de tourisme. Le système d'intégration des instruments de bord dans un cockpit moderne utilise des réseaux numériques pour connecter divers capteurs et dispositifs d'affichage.
L'intégration des données
Les instruments numériques fournissent des lectures précises en utilisant des écrans LCD ou LED. Ces instruments, souvent modulaires, sont synchronisés via des bus de données centralisés, permettant une communication rapide et fiable. Les systèmes modernes incluent des technologies d'interface homme-machine évoluées, utilisant la reconnaissance vocale et des écrans tactiles pour une expérience plus intuitive.
La prévention des risques
La sécurité est renforcée par des systèmes comme le GPWS (Ground Proximity Warning System) qui utilise un radar placé sous le fuselage pour mesurer la hauteur de l'avion par rapport au sol et éviter le risque de percuter le relief. Ces systèmes sont cruciaux, en particulier en vol sans visibilité, ou vol aux instruments.
Composants techniques et maintenance
Le fonctionnement des instruments de bord repose sur une architecture complexe composée de capteurs, d'unités de traitement et de systèmes d'affichage.
Architecture des capteurs
Les capteurs récoltent des données physico-chimiques, comme la pression, la température, ou le taux d'accélération. Ils mesurent des variables physiques pour les convertir en données utilisables. Par exemple, dans l'automobile moderne, un capteur de pression des pneus signale au conducteur si un pneu est sous-gonflé. La technologie des capteurs a évolué pour inclure des systèmes intelligents capables de mesurer plusieurs variables simultanément, utilisant parfois des réseaux de neurones pour détecter des anomalies mécaniques avant qu'elles ne deviennent des problèmes majeurs.
Unités de traitement et affichage
Les microprocesseurs et les ordinateurs embarqués analysent les données brutes pour fournir des informations compréhensibles. Les unités de traitement exécutent des calculs complexes pour interpréter les données des capteurs, comme le calcul de vitesse utilisant la formule (v = \frac{d}{t}).
Lors de l'entretien des instruments de bord, il est crucial de s'assurer que l'appareil est déconnecté de toute source d'alimentation pour éviter les chocs électriques. L'étalonnage régulier des instruments de bord est indispensable pour garantir la précision des données affichées, ce qui est essentiel pour la sécurité et l'efficacité opérationnelle.
Perspectives technologiques : l'avenir de l'instrumentation
L'histoire de l'automobile et de l'aviation montre une évolution constante, passant de jauges manuelles rudimentaires à des systèmes intégrés sophistiqués. Certains systèmes modernes impliquent des projets avancés de réalité augmentée pour superposer les informations essentielles directement sur les pare-brises des véhicules.
Cette innovation, également présente dans les tableaux de bord de voitures intégrant des systèmes d'affichage tête haute (HUD), rend la lecture des instruments non seulement plus intuitive mais aussi beaucoup plus rapide, augmentant ainsi la sécurité. Les marqueurs numériques peuvent contribuer à la prévention des accidents en alertant les conducteurs en cas de danger potentiel imminent. L'intégration de systèmes de réalité augmentée offre des perspectives où des données essentielles peuvent être projetées directement sur le pare-brise, offrant une expérience de conduite encore plus interactive et sécurisée.
