La maintenance des outils de jardinage électrique, tels que la motobineuse GARDENA EH 600/36, nécessite une approche méthodique, surtout lorsqu'une panne survient après une utilisation intensive. Le problème typique rencontré, caractérisé par un arrêt après quelques secondes de fonctionnement accompagné d'une odeur de chaud, soulève des questions cruciales sur l'intégrité du moteur et de ses composants de sécurité. Ce guide explore les étapes nécessaires pour identifier la panne, démonter l'appareil et comprendre les mécanismes internes.
Analyse des symptômes : Pourquoi ma machine s'arrête-t-elle ?
L'utilisation d'une motobineuse sur une terre meuble contenant des cailloux peut solliciter le moteur au-delà de ses capacités nominales. Si vous avez senti une odeur de chaud pendant l'utilisation, il est probable que le moteur ait subi une surchauffe.
Lorsqu'une machine démarre pendant 5 secondes au ralenti puis s'arrête, plusieurs pistes doivent être explorées :
- Protection thermique : Il peut y avoir, sur votre machine, une protection thermique qui déclenche quand le moteur est trop chaud après une longue durée de service, puis se réenclenche après refroidissement.
- Défaillance du moteur : Si l'odeur de brûlée vient du moteur, cela signifie que le moteur a probablement souffert.
- Problème de condensateur : Si le moteur est de type asynchrone monophasé, un condensateur défectueux ne permet plus la rotation. La machine grogne sans tourner lors de la mise sous tension, puis une surintensité doit déclencher une protection.
Diagnostic initial et vérifications mécaniques
Avant de procéder à un démontage complet, il est essentiel de vérifier les éléments périphériques. Même si vous avez changé la rallonge sans amélioration, assurez-vous que l'alimentation électrique est stable.
Pour diagnostiquer la panne :
- Test manuel : Sans alimentation, le moteur tourne-t-il bien à la main, sans frottement ? Si la rotation est fluide, le blocage n'est pas mécanique.
- Test sous tension : Une fois alimenté, le moteur tourne environ 5 secondes et s'arrête à nouveau avec en prime une odeur de chaud.
- Mesure de tension : Mesurez la tension à ses bornes avec un multimètre pour vérifier si l'alimentation est coupée brutalement par le système de sécurité ou si elle chute à cause d'une résistance interne du moteur.
Procédure de démontage de la GARDENA EH 600/36
Le démontage doit être réalisé avec précaution pour ne pas endommager les plastiques et les fixations. Il va falloir je pense la démonter pour poser un diagnostic.
Étapes de démontage :
- Déconnexion totale : Assurez-vous que la machine est débranchée du secteur.
- Accès au bloc moteur : Il faut sortir le moteur de son emplacement pour observer son état. Le raccordement du câble sur le bloc moteur par le bricolage d'origine doit être inspecté pour détecter tout signe de surchauffe ou de fusion des isolants.
- Inspection visuelle : Recherchez des traces de brûlures sur les bobinages. Une odeur de brûlée persistante après 5 secondes est un signe alarmant de court-circuit interne dans les enroulements.

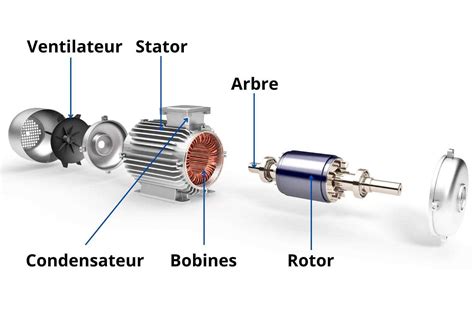

Comprendre le type de moteur : Universel vs Asynchrone
Pour réparer efficacement, il faut identifier le type de moteur. Un moteur possédant des charbons est appelé "universel". On le trouve dans tout le petit électroménager et l'outillage électroportatif. Les pièces d'usure sont les charbons, mais également le collecteur.
L'autre type de moteur est l'asynchrone monophasé classique, donc sans balais, mais qui possède un condensateur auxiliaire indispensable pour le faire tourner. Si le moteur est asynchrone, vérifiez l'état du condensateur. S'il est explosé ou ne fait plus sa valeur, la machine ne peut plus fonctionner correctement.
Réparer une pompe de piscine qui ne démarre pas en remplaçant le condensateur ?

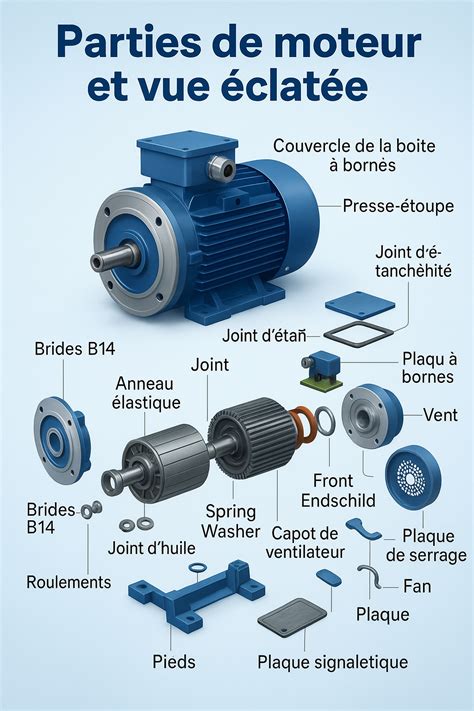

Utilisation des vues éclatées pour la réparation
Si une pièce est défectueuse, il est crucial de commander la référence exacte. Commencez par sélectionner une catégorie de produit, puis choisissez le produit souhaité. Vous accéderez à l'ensemble des pièces Gardena disponibles via la vue éclatée.
La vue éclatée interactive du groupe Gardena vous permet d'avoir un visuel précis de votre machine. En cliquant sur le panier ou le bouton "ajouter au panier" de la bonne pièce, vous êtes assuré de trouver la pièce qu'il vous faut. Si une pièce est absente du catalogue, notre équipe de conseillers spécialistes de la motoculture contactera directement le fournisseur pour une commande spéciale rien que pour vous.
Maintenance préventive et précautions
Pour éviter que ce genre de panne ne se reproduise, veillez à respecter les capacités de charge de la motobineuse. Ne forcez pas l'appareil sur des terrains trop caillouteux ou trop durs. La chaleur est l'ennemie principale des moteurs électriques : un moteur qui chauffe anormalement est un moteur qui s'use prématurément.
Si, après avoir démonté et vérifié les charbons (pour un moteur universel) ou le condensateur (pour un moteur asynchrone), la panne persiste, il est fort probable que le bobinage lui-même soit endommagé. Dans ce cas, la réparation peut s'avérer plus coûteuse que le remplacement de l'unité motrice complète. Assurez-vous toujours de travailler dans un environnement sécurisé et de ne jamais laisser la machine branchée pendant vos manipulations de démontage.
