Les épandeurs d'engrais BOGBALLE sont réputés pour leur conception robuste et leur besoin minimal d'entretien. Cependant, comprendre le fonctionnement et les procédures d'entretien, y compris le démontage et l'inspection des cônes d'épandage, est essentiel pour garantir la précision, la longévité de la machine et une répartition optimale de l'engrais. Cet article explore en détail les composants clés, les réglages, les pratiques d'entretien et les considérations spécifiques aux aubes d'épandage, qui sont une partie importante de la machine.

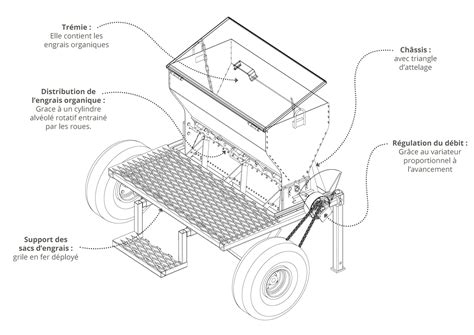

Vue d'Ensemble des Composants Essentiels d’un Épandeur BOGBALLE
Pour mieux comprendre le processus de démontage et d'entretien, il est crucial de se familiariser avec la vue générale des composants d'un épandeur BOGBALLE. Parmi les éléments essentiels, on retrouve la poignée de réglage, les biellettes de commande des trappes d'ouverture, les trappes d'ouverture elles-mêmes, le boîtier de transmission, l'indicateur d’inclinaison, les axes d'attelage, le cardan, le tube télescopique, la barre centrale d’ouverture, et le limiteur de couple à friction. Ces pièces travaillent de concert pour assurer un épandage efficace et précis.
Principes Fondamentaux des Réglages pour un Épandage Précis
Les réglages sont au cœur de la performance d'un épandeur BOGBALLE. Ils incluent la vitesse de prise de force (540 tr/min pour l'épandage Plein Champ), l'angle d'inclinaison (à consulter dans la table d'épandage), et la hauteur de travail. Pour l'épandage Plein Champ, la hauteur de travail est spécifiée, tandis que pour l'épandage tardif, elle est réglée au maximum. Une hauteur de travail spécifique est également requise lors de l'utilisation d'un chariot d'épandage. Les distributeurs d’engrais BOGBALLE sont équipés d'une seule poignée de réglage pour la quantité/hectare, simplifiant ainsi l'opération.
Le système Trend de BOGBALLE révolutionne l'épandage d'engrais en plaçant la précision, la convivialité et la fiabilité au premier plan. Il se distingue notamment par sa transmission avec inversion du sens de rotation. En plein champ, l'épandage en quadruple recouvrement assure une répartition optimale sans réglage particulier, seulement l'angle d'inclinaison. Il n'est pas nécessaire de régler la longueur ou l'angle des aubes d'épandage, ce qui élimine des sources d'erreur potentielles pour l'utilisateur. De plus, la correction automatique du point de chute positionne correctement le point de chute de l’engrais sur les disques en fonction du débit, sans aucune intervention de l’utilisateur.
Données Techniques et Performances des Épandeurs BOGBALLE
Les épandeurs BOGBALLE, tels que les modèles L2(W), présentent des caractéristiques techniques impressionnantes. La capacité de la trémie peut varier de 700 à 2 050 litres, avec une capacité maximale de 2 000 litres. La largeur d'épandage s'étend de 12 à 24 mètres, et la capacité d'épandage varie de 0,35 à 400 kg/min. L'attelage est de type 3 points Cat. II / ISO 730/I. Divers jeux d'aubes sont disponibles, comme les jeux d’aubes Trend E2-T (L/R) pour 20 à 24 mètres, et les jeux d’aubes Trend E6-T (L/R), E8-T (L/R), U1-T (L/R) pour des engrais spécifiques. Tous les produits BOGBALLE sont sujets à des améliorations constantes, garantissant une évolution continue de la performance.
Entretien et Maintenance : Un Gage de Durabilité
L’entretien et la maintenance sont cruciaux pour assurer la longévité et la performance des épandeurs BOGBALLE. La conception des produits BOGBALLE est telle qu’elle ne nécessite qu’un minimum d'entretien. Il est possible de nettoyer et de lubrifier la machine sans démontage, grâce à une conception pensée pour la facilité d'usage. L'attention portée au traitement des surfaces à peindre, la qualité de la peinture (peinture poudre cuite au four) et l'utilisation importante d'acier inoxydable contribuent à la durabilité des machines.
Entretien du Limiteur de Couple et Sécurité
La transmission de la machine est équipée d'un limiteur de couple à friction. Ce limiteur est l'élément de protection le plus important du boîtier de transmission et du cardan contre les surcharges. Il protège spécifiquement le système d’inversion de la transmission Trend. Un entretien régulier de ce limiteur est essentiel pour prévenir les dommages et assurer un fonctionnement sûr.
Lubrification et Précautions
Concernant la lubrification, il est important de noter que si les agitateurs sont trop graissés, la pression interne peut faire surchauffer le roulement. Dans ce cas, il est recommandé de démonter le graisseur pour faire chuter la pression. Un à deux coups de pompe par saison sont généralement suffisants. Certaines parties sont graissées à vie, réduisant ainsi les besoins de maintenance spécifiques.
Comment régler un épandeur d'engrais Bogballe ?
Les Aubes d'Épandage : Montage, Réglage et Fonctionnement
Les aubes d’épandage sont une partie importante de la machine, et leur état ainsi que leur montage sont déterminants pour une répartition efficace. Le système Trend utilise les deux faces des aubes selon le type d’épandage (plein champ ou bordure).
Montage et Réglage des Aubes
Lors du montage, les aubes sont généralement montées en position 1-2. Il est crucial que les boulons de fixation soient tirés à fond dans l’emplacement en U avant de serrer l’écrou. Une aube doit être en position 1 sur chaque disque. Le réglage de la largeur se fait grâce à la position des aubes.
Fonctionnement des Aubes en Plein Champ et en Bordure
L'épandage Plein Champ est réalisé en quadruple recouvrement, ce qui assure un recouvrement maximum. Pour les bordures, le système permet une inversion du sens de rotation des deux disques, ce qui résulte en une projection courte côté droit et un épandage en simple recouvrement. Cette flexibilité du système Trend permet d'utiliser le sens de rotation le mieux adapté au type d'épandage. L'épandage peut être divisé en deux systèmes : un pour l'épandage de plein champ et un pour l'épandage des bordures. L'épandage de bordure lui-même peut être divisé en deux systèmes, notamment lorsqu'on épand vers la bordure et que la distance entre la bordure et le passage du tracteur est égale à une certaine valeur.
Test de Répartition et Correction de l'Angle d'Inclinaison
Les tables de réglage, disponibles sur le site internet de BOGBALLE (www.bogballe.com), sont basées sur des essais réalisés par le fabricant dans leur hall d’épandage. Il est important de noter que les caractéristiques de l'engrais utilisé peuvent différer légèrement de celles de l'engrais de référence. Le test de répartition doit être réalisé avec soin pour ne pas donner de fausses indications. BOGBALLE recommande d'effectuer ce test uniquement si l'engrais n'est pas répertorié dans les tableaux de réglages ou si la qualité de l'engrais est incertaine.
Un recouvrement optimal est crucial pour une répartition uniforme. Si le recouvrement est trop faible, il faut augmenter l'inclinaison de 2°. Si le recouvrement est trop important, il faut diminuer l'inclinaison de 2°. Le test doit être recommencé après chaque ajustement jusqu'à obtenir un recouvrement optimal. Des exemples de répartition en épandage en plein champ avec des bacs de contrôle permettent de visualiser les tendances et d'ajuster l'angle d'inclinaison pour une répartition optimum. Une courbe de répartition basse peut indiquer un recouvrement insuffisant, nécessitant une augmentation de l'angle par paliers de +2°.
Stratégies d'Épandage de Bordure
L'épandage de bordure est une fonctionnalité avancée des épandeurs BOGBALLE. En option, le système de bordure - qui implique l'inversion du sens de rotation des disques d’épandage - peut être commandé depuis le poste de conduite. Aucune modification des réglages n'est nécessaire pour réaliser les épandages de bordure, mais il faut respecter certaines consignes.
Trois types d'épandage de bordure peuvent être réalisés :
- Environnemental : Réduction de la dose d'environ 20%, visant une quantité minimale au-delà de la bordure.
- De compromis : Réduction de 20% à 75% de la dose en bordure, avec une réduction d'environ 10%.
- Le troisième type n'est pas spécifié dans les informations fournies.
Le test pour l'épandage de bordure vise à vérifier que les réglages choisis (vitesse de rotation de la PDF, vitesse d’avancement) permettent de réaliser l’épandage de bordure souhaité. Des exemples de répartition sont disponibles pour l'épandage environnemental, avec des quantités normales et des quantités spécifiques sur la bordure, ainsi qu'une vitesse PDF adaptée.
Pour l'épandage de bordure depuis le bord (également une option), avec le bord du champ à droite, le système peut également être commandé depuis le poste de conduite sans modification des réglages, en respectant des consignes spécifiques. Ce type d'épandage est réservé aux largeurs de 12 à 24 mètres, et la vitesse de prise de force est adaptée.
Quand Ouvrir et Fermer en Bordure
Lorsque l'on tourne sur les bordures, il est impératif de suivre les instructions pour assurer une bonne répartition sans envoyer d’engrais hors du champ. La distance d’ouverture (démarrage de l’épandage) et de fermeture (arrêt de l’épandage) dépend de la largeur de travail.
Épandage sur Parcelles en Pointe
Pour l’épandage des pointes, une idée reçue est qu'il serait nécessaire de fermer un côté pour réaliser correctement les pointes. En réalité, fermer un côté ne résout en rien le problème ; au contraire, cela crée des surdosages très importants en limitant le recouvrement. L'épandage intelligent BOGBALLE prend en compte ces situations pour optimiser la répartition.
Vérifications Essentielles Avant Utilisation
Avant chaque utilisation, plusieurs vérifications sont nécessaires. Il faut régler les bras inférieurs du relevage trois points à la même hauteur pour éviter une répartition asymétrique. La largeur de travail dépend de la vitesse de rotation de la prise de force, il est donc crucial de vérifier qu’elle tourne à 540 tr/min. Il peut y avoir des différences entre le compte-tours du tracteur et la réalité, d'où l'importance de vérifier la correspondance de la vitesse de rotation de la prise de force.
Des projections d'engrais sur les disques d’épandage par les roues arrière du tracteur peuvent endommager les organes d’épandage (aubes). Il est donc recommandé d’utiliser les garde-boues BOGBALLE. Il est également fortement recommandé d’appliquer une huile de protection anti-corrosion ou un produit similaire sur l’ensemble de la machine pour prolonger sa durée de vie.
Innovations avec les Distributeurs L2W et le Dispositif d'Étalonnage
Les distributeurs L2W BOGBALLE sont équipés d’une cellule de pesée en acier inoxydable de 6 tonnes de capacité. La pesée embarquée et le boîtier CALIBRATOR permettent un contrôle permanent de l’épandage durant le travail au champ.
En équipement optionnel, les distributeurs L2W peuvent être équipés d’un dispositif d’étalonnage. Ce dispositif permet de réaliser un essai à poste fixe, mais aussi de vidanger l’appareil. La réalisation d’un essai à poste fixe permet de déterminer avec précision la valeur d’étalonnage (quantité). Des formules sont fournies pour calculer le facteur de débit en fonction de la quantité par hectare, la largeur de travail, la vitesse et la valeur d'essai.
Conformité et Sécurité
Les machines BOGBALLE, y compris les distributeurs d'engrais centrifuges L2(W), sont fabriquées en conformité avec la directive du 17 mai 2006 concernant le rapprochement mutuel des lois des états-membres sur les machines (2006/42/EØF), avec une référence particulière au point II, A et I de la directive.
Un diagramme figuratif rappelle l'importance de lire et de respecter le manuel d’utilisation et les règles de sécurité avant chaque utilisation de la machine. Il est interdit de se mettre sous la machine. Des distances de sécurité doivent être respectées dans la zone de projection. Il est dangereux de toucher les pièces en rotation et il y a un danger d’écrasement avec les pièces en mouvement. Il est également précisé de ne pas laver à certaines méthodes, bien que les détails ne soient pas fournis.
