Dans le domaine du jardinage, qu'il soit hydroponique, traditionnel, ou lié à l'entretien d'aquariums et d'étangs, le contrôle précis du niveau des liquides est une composante fondamentale pour la santé et la prospérité des cultures ou des écosystèmes aquatiques. Un dispositif simple mais ingénieux, le détecteur de niveau à flotteur, s'avère être une solution à la fois économique et efficace pour répondre à ce besoin. Cet article explore en profondeur le fonctionnement, les applications et les avantages de ces petits appareils, en mettant l'accent sur leur utilité dans le contexte du jardinage, tout en élargissant la perspective à leurs nombreuses autres applications.
Comprendre le Principe de Fonctionnement d'un Détecteur de Niveau à Flotteur
Au cœur de tout détecteur de niveau à flotteur réside un principe physique simple : la flottabilité. Un flotteur, généralement constitué d'un matériau léger et imperméable, est conçu pour flotter à la surface d'un liquide. Ce flotteur est mécaniquement relié à un interrupteur. Lorsque le niveau du liquide dans un réservoir change, le flotteur monte ou descend en conséquence. Ce mouvement est transmis à l'interrupteur, qui, à son tour, est activé ou désactivé.
Dans le cas du modèle FTS20 mentionné, "la partie flotteur est vers le haut (du flotteur), quand le niveau du liquide va monter, le flotteur monte et ferme le circuit." Cette configuration spécifique permet de déclencher une action lorsque le liquide atteint un certain seuil prédéfini. L'interrupteur du flotteur est conçu pour "actionner une pompe, un indicateur, ou une alarme, ou un autre appareil." Il est important de noter qu'il s'agit souvent d'un "mini flotteur", ce qui signifie qu'il est généralement destiné à des applications où l'espace est limité ou où une détection de niveau précise et localisée est requise.
De plus, la conception moderne de ces dispositifs vise à exclure les substances potentiellement nocives. Ainsi, il est spécifié que le flotteur "ne contient pas de mercure", garantissant une utilisation plus sûre et respectueuse de l'environnement.
Applications Diversifiées : Bien au-delà du Jardinage
Bien que notre focus soit le jardinage, il est crucial de reconnaître la polyvalence exceptionnelle des détecteurs de niveau à flotteur. Leur capacité à surveiller et à contrôler les niveaux de liquides les rend indispensables dans une multitude de secteurs.
Le Jardinage : Un Terrain d'Application Privilégié
Dans le monde du jardinage, le contrôle de l'eau est primordial. Les détecteurs de niveau à flotteur trouvent leur place dans plusieurs scénarios :

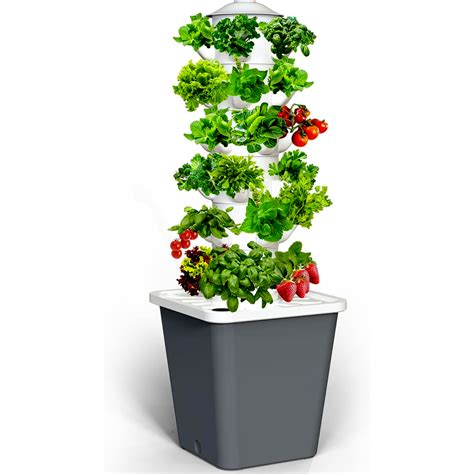

- Systèmes Hydroponiques : L'hydroponie repose sur l'irrigation constante et le maintien d'un niveau d'eau optimal dans la solution nutritive. Un flotteur peut déclencher une pompe pour ajouter de l'eau ou de la solution nutritive lorsque le niveau baisse, assurant ainsi que les racines des plantes sont toujours correctement hydratées et nourries. Il peut également servir d'alarme si le niveau devient trop bas, prévenant un stress hydrique pour les plantes.
- Réservoirs d'Eau Douce pour l'Arrosage : Pour les jardins qui dépendent de réservoirs d'eau collectée (pluie) ou stockée, un détecteur de niveau peut indiquer quand le réservoir est plein, arrêtant ainsi le remplissage, ou quand il est bas, signalant la nécessité de le remplir ou d'ajuster le programme d'arrosage.
- Aquariums et Bassins : Le maintien d'un niveau d'eau stable est vital pour la santé des poissons et la qualité de l'eau. Un flotteur peut automatiser le remplissage du réservoir d'eau d'appoint pour compenser l'évaporation, évitant ainsi les fluctuations de salinité (dans le cas d'aquariums marins) ou de volume qui pourraient stresser les habitants. Il peut aussi être utilisé pour activer ou désactiver des pompes de filtration ou de circulation.
- Protection des Pompes contre la Marche à Vide : Dans les systèmes d'irrigation ou les bassins où une pompe est utilisée pour déplacer l'eau, un niveau de liquide trop bas peut endommager la pompe. Le détecteur de niveau à flotteur peut être configuré pour arrêter la pompe avant que le niveau ne devienne critique, agissant comme une protection essentielle. Le modèle FTS20 est spécifiquement mentionné pour cette application dans "les cuves et des réservoirs comme protection contre la marche à vide des pompes".
- Alarmes de Niveau dans les Bassins Ouverts : Dans des contextes comme les stations d'épuration ou les bassins de rétention, un flotteur peut déclencher une alarme sonore ou visuelle lorsque le niveau de liquide atteint un point de consigne, que ce soit pour signaler un débordement potentiel ou un niveau dangereusement bas.
Applications Marines et Automobiles
L'environnement marin et le secteur automobile bénéficient grandement de la fiabilité des détecteurs de niveau à flotteur :
- Marine : Les bateaux sont des environnements où la gestion de l'eau est critique. Les flotteurs sont couramment utilisés dans les fonds de cale pour détecter l'accumulation d'eau et activer les pompes de cale automatiques. Ils sont également utilisés dans les réservoirs de carburant, d'eau douce, et d'eaux usées pour surveiller les niveaux.
- Automobile : Bien que moins visibles, ces dispositifs peuvent se retrouver dans les systèmes de lave-glace, les réservoirs de liquide de refroidissement, ou même dans des applications plus spécialisées pour le contrôle de niveaux de fluides divers.
Industrie Alimentaire et des Boissons
Dans la fabrication de produits alimentaires et de boissons, l'hygiène et la précision sont primordiales. Les détecteurs de niveau à flotteur, fabriqués dans des matériaux conformes aux normes alimentaires, sont utilisés pour contrôler les niveaux dans :
- Machine à Glaçons : Assurer un approvisionnement constant en eau pour la production de glace.
- Cafetières Industrielles : Maintenir le niveau d'eau optimal pour le brassage.
- Cuves de Stockage : Surveiller les niveaux de sirops, jus, ou autres ingrédients liquides.
Climatisation et Nettoyage
Même dans des appareils du quotidien, le détecteur de niveau à flotteur joue un rôle :
- Pans de Drainage de Climatisation : Détecter l'accumulation de condensation dans les bacs de drainage pour activer une pompe de vidange et éviter les débordements.
- Laveuses à Pression et Machines de Nettoyage de Tapis : Assurer que le réservoir d'eau ou de solution de nettoyage est à un niveau suffisant pour le bon fonctionnement de la machine.
Aquarium Récifal et Gestion de Fluides
Les aquariums récifaux, avec leurs exigences complexes en matière de chimie de l'eau et de densité, bénéficient de systèmes de contrôle précis. Les flotteurs peuvent être intégrés dans des systèmes d'osmose inverse, des réservoirs de mélange de sel, ou des systèmes de dosage automatique de suppléments. De manière générale, dans toute application nécessitant un "contrôle des fluides", un détecteur de niveau à flotteur peut offrir une solution.
L'IoT au service de l'irrigation - SmartFarming #starterkit
Options de Sortie et Connexion : Flexibilité et Puissance
Le détecteur de niveau à flotteur n'est pas qu'un simple interrupteur ; il offre souvent une flexibilité dans sa manière d'interagir avec d'autres systèmes. Le modèle FTS20, par exemple, "offre deux options de sortie, un signal de commutation NAMUR ou un contact inverseur."
- Signal de Commutation NAMUR : Ce type de signal est couramment utilisé dans les environnements industriels et offre une bonne immunité au bruit électrique. Il est souvent utilisé pour des applications de sécurité ou de contrôle nécessitant une grande fiabilité.
- Contact Inverseur : Un contact inverseur (ou SPDT - Single Pole Double Throw) offre trois bornes : une commune, une normalement fermée (NF), et une normalement ouverte (NO). Cela permet de configurer le flotteur pour qu'il agisse de différentes manières. Par exemple, il peut fermer un circuit quand le niveau monte et ouvrir un autre, ou inversement.
Il est également important de comprendre la capacité de commutation de ces dispositifs. Comme mentionné, "L'interrupteur du flotteur est prévu pour actionner un appareil de faible puissance, en le couplant à un relais de puissance vous pouvez actionner une pompe, un moteur, ou tout matériel de forte puissance." Ceci est une considération clé : le flotteur lui-même agit comme un signal, mais pour contrôler des appareils qui consomment beaucoup d'énergie (comme une pompe submersible ou un gros moteur), il est nécessaire d'utiliser un relais. Le flotteur active le relais, et le relais, avec ses contacts plus robustes, gère la puissance nécessaire pour l'appareil plus gros.
Considérations sur le Choix et l'Installation
Lors du choix d'un détecteur de niveau à flotteur, plusieurs facteurs doivent être pris en compte :
- Type de Fluide : Le matériau du flotteur et de son boîtier doit être compatible avec le liquide à surveiller (eau, solution nutritive, eau salée, produits chimiques, etc.) pour éviter la corrosion ou la dégradation.
- Température et Pression : Les spécifications du fabricant doivent être vérifiées pour s'assurer que le flotteur peut fonctionner dans les conditions de température et de pression du réservoir.
- Point de Commutation : La position du flotteur sur sa tige détermine le niveau auquel l'interrupteur s'active. Il est crucial de le positionner correctement pour obtenir le comportement désiré (alarme de bas niveau, arrêt de remplissage, etc.).
- Type de Sortie : Assurez-vous que le type de sortie du flotteur (contact sec, NAMUR, etc.) est compatible avec le système de contrôle auquel il sera connecté.
- Taille et Encombrement : Pour les applications avec un espace limité, comme dans certains réservoirs d'aquarium ou de petits systèmes hydroponiques, un "mini flotteur" est souvent la solution idéale.
L'installation elle-même est généralement simple, impliquant le montage du flotteur dans le réservoir de manière à ce qu'il puisse se déplacer librement avec les variations du niveau du liquide, et la connexion électrique de ses fils au système de contrôle ou au relais.
Éviter les Idées Reçues sur les Détecteurs de Niveau à Flotteur
Il est courant de penser que ces dispositifs sont uniquement pour des applications industrielles lourdes ou qu'ils sont excessivement complexes. Cependant, comme nous l'avons vu, il s'agit de "mini flotteurs" souvent conçus pour être "une solution simple et économique". Leur simplicité mécanique est l'une de leurs plus grandes forces, car elle se traduit par une grande fiabilité et une faible probabilité de défaillance. Contrairement à certains capteurs électroniques plus sophistiqués, un flotteur mécanique est moins susceptible d'être affecté par des débris flottants ou des variations de conductivité du liquide.
Une autre idée reçue pourrait être que tous les flotteurs contiennent du mercure. Le fait que le FTS20 "ne contient pas de mercure" souligne une tendance vers des conceptions plus sûres et écologiques, rendant ces dispositifs accessibles et utilisables dans un plus grand nombre d'applications, y compris celles où la sécurité est une préoccupation majeure.
En conclusion, le détecteur de niveau à flotteur est un composant d'ingénierie sous-estimé mais incroyablement utile. Sa simplicité, sa fiabilité et sa polyvalence en font un outil précieux pour les jardiniers cherchant à automatiser et optimiser l'irrigation et la gestion de l'eau, mais aussi pour une myriade d'autres applications où le contrôle précis des niveaux de liquides est essentiel. Que ce soit pour un petit aquarium récifal, un système hydroponique complexe, ou pour assurer le bon fonctionnement d'un bateau, le petit flotteur continue de jouer un rôle discret mais indispensable.
