Le fumier, ressource organique essentielle pour la fertilisation des sols, requiert des équipements performants et fiables pour son épandage. Parmi les composants cruciaux des épandeurs à fumier, l'embrayage à cames, souvent intégré dans les systèmes de transmission, joue un rôle déterminant dans la protection de la machine et l'optimisation du travail agricole. Comprendre son fonctionnement, ses avantages et son entretien est fondamental pour les exploitants agricoles soucieux de la longévité de leur matériel et de l'efficacité de leurs opérations.
Le Rôle Crucial des Transmissions dans les Épandeurs à Fumier

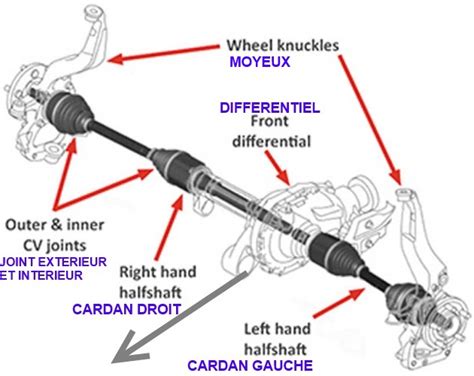

Les transmissions à cardan des machines agricoles, y compris les épandeurs à fumier, sont soumises à des charges élevées et à des conditions d'utilisation exigeantes. Elles doivent transmettre de manière fiable la puissance du tracteur aux différents organes de l'épandeur, tels que les hérissons d'épandage ou le tapis de fond mouvant. Cependant, ces transmissions sont également vulnérables aux surcharges soudaines, qui peuvent survenir lors de l'épandage de matières denses, de passages sur des terrains accidentés ou de manœuvres imprévues.
Pour pallier ces risques, les épandeurs sont équipés de dispositifs de protection de couple. Parmi ceux-ci, les limiteurs à friction, également appelés embrayages à friction, sont conçus pour maintenir le couple transmis et surtout pour limiter les pics de couple excessifs entre les différents composants de la transmission.
Comprendre le Fonctionnement de l'Embrayage à Cames
L'embrayage à cames, un type spécifique de limiteur de couple, opère par un mécanisme ingénieux impliquant des cames et des ressorts. En fonctionnement normal, lorsque le couple est dans les limites acceptables, des cames préchargées par ressorts s'engagent radialement dans des rainures spéciales situées sur un boîtier, agissant comme un corps de blocage. Ce système assure une transmission de puissance fluide et continue.
Cependant, en cas de surcharge, c'est-à-dire lorsque le couple dépasse la valeur prédéfinie, les cames en étoile transmettent le couple de manière irrégulière, par pulsations. Ce comportement signale une sollicitation excessive du système.
Une caractéristique essentielle des limiteurs à cames est leur fonction de réenclenchement automatique. Une fois le couple excessif dissipé, les cames sont pressées dans leurs rainures spéciales du carter, permettant une remise en marche automatique. Ce réenclenchement s'opère généralement lorsque la vitesse de rotation atteint une plage spécifique, typiquement entre 180 et 300 tr/min. Cette capacité de réenclenchement automatique est un atout majeur, car elle minimise les temps d'arrêt et permet à l'opérateur de reprendre rapidement son travail sans intervention manuelle.
Comparaison avec d'Autres Systèmes de Protection de Couple
Il est instructif de comparer l'embrayage à cames avec d'autres types de limiteurs de couple, tels que les limiteurs à boulon de rupture. Ces derniers font partie des embrayages à interruption de couple. Leur principe de fonctionnement repose sur la section d'un boulon en cas de dépassement du couple d'embrayage autorisé. Pour reprendre le fonctionnement après une surcharge, le boulon sectionné doit impérativement être remplacé. Bien que ce système offre une protection robuste, il implique un arrêt de l'activité et une pièce de rechange nécessaire.
L'embrayage à cames, quant à lui, offre une solution plus dynamique et moins contraignante. L'entraînement est interrompu dès que le couple de rotation prédéterminé est dépassé par une surcharge, mais la remise en marche est automatique dès que la prise de force est stoppée ou que la vitesse de rotation descend en dessous d'un certain seuil. Cette distinction est cruciale pour les exploitations agricoles où la rapidité et la continuité du travail sont primordiales.
L'Importance Stratégique des Épandeurs à Direction Mécanique
Au-delà des aspects liés à la transmission et à la protection du couple, la conception globale des épandeurs à fumier influence grandement leur efficacité et leur durabilité. Les épandeurs à direction mécanique, tels que ceux proposés par Jamesway, présentent des avantages significatifs par rapport aux modèles à roues fixes.
Lorsqu'un épandeur à roues fixes tourne dans un coin, ses pneus avant sont contraints de déraper latéralement. Ce dérapage induit une usure prématurée des pneus, une tension accrue sur les essieux et des dommages potentiels aux routes et aux terres labourées. En revanche, les épandeurs à direction mécanique équipés de systèmes comme ceux de Jamesway permettent aux roues de tourner activement dans les virages. Cela se traduit par une conduite plus facile et plus naturelle, réduisant considérablement l'usure des pneus et la tension sur les essieux. De plus, la réduction des dégâts sur les sols est un avantage écologique et économique indéniable.
Sécurité Renforcée et Confort Opérationnel
La sécurité est une préoccupation majeure dans le travail agricole, et les épandeurs modernes intègrent de nombreuses caractéristiques pour y répondre. Le système de direction mécanique minimise le risque de "tête-à-queue" du tracteur lors des virages, rendant les déplacements routiers plus sûrs, surtout à haute vitesse.
Les épandeurs Jamesway, par exemple, sont équipés d'une série de caractéristiques conçues pour faciliter le travail et améliorer la sécurité. Des indicateurs de chargement à l'avant et à l'arrière, une échelle avant, un toit avec passerelle antidérapante, un coude de déchargement extrarobuste et des feux de signalisation DEL longue durée font partie de l'équipement standard. Ces éléments contribuent à une utilisation plus sûre et plus efficace de la machine.
Pour assurer la durabilité des composants critiques, les pales de la turbine et leur boîtier sont souvent fabriqués en acier T-1. Une porte à charnières facilite l'accès pour le nettoyage et l'entretien, des tâches essentielles pour prolonger la durée de vie de l'équipement.
Le principe de fonctionnement du système de direction : Comment ça marche!
Performance et Efficacité sur le Terrain
Dans le contexte des grandes exploitations et des entreprises d'épandage à forfait, chaque minute compte. La course contre la montre est une réalité constante, souvent exacerbée par des conditions météorologiques capricieuses. Les épandeurs MAXX-TRAC, par exemple, sont conçus pour offrir une mobilité exceptionnelle, passant là où d'autres machines s'embourbent. Moins de temps passé sur la route signifie plus de temps consacré à l'épandage par jour, augmentant ainsi la productivité.
Les turbines Jamesway de la série Haut Débit permettent un déchargement en un temps record, optimisant ainsi les cycles de travail. La chambre de roulement à bain d'huile garantit une fiabilité maximale, même dans des conditions d'utilisation intensives. La robustesse de la remorque du MAXX-TRAC lui permet de progresser facilement sur les sols accidentés et de négocier les virages serrés avec aisance.
Conception Avancée pour les Systèmes d'Injection et l'Équilibrage
Le MAXX-TRAC est spécifiquement conçu pour manœuvrer les systèmes d'injection. Son châssis indépendant pleine longueur ne se contente pas de supporter le réservoir, il intègre également le système d'injection. Cette conception élimine les problèmes potentiels liés à la répartition du poids, car de lourdes charges arrière peuvent déséquilibrer l'épandeur et créer un manque de poids sur l'attelage du tracteur. Le positionnement ajustable du réservoir garantit un équilibrage optimal, assurant ainsi une stabilité et une sécurité accrues pendant le transport et l'épandage. Toutes les contraintes de torsion et de cisaillement sont, par ce biais, converties en un simple mouvement vertical, protégeant ainsi la structure de la machine.
Protection Optimale des Sols et Durabilité Accrue
La protection des sols est un avantage majeur des épandeurs dirigeables. La direction précise du MAXX-TRAC permet à l'épandeur de négocier les virages avec beaucoup moins de contraintes sur les essieux, les moyeux, les jantes et les pneus par rapport à un épandeur non-dirigeable. Cette réduction des contraintes mécaniques se traduit par une durée de vie prolongée des composants du train roulant et une diminution des coûts d'entretien.
Sécurité de Freinage Performante
Dans un environnement routier de plus en plus encombré, la sécurité de freinage est primordiale. Les étriers de freinage massifs du MAXXTRAC sont équipés de garnitures plus grandes que la norme de l'industrie, offrant une puissance d'arrêt supérieure. L'utilisation d'huile 100% hydraulique pour le système de freinage élimine le risque de contamination du système hydraulique du tracteur par de l'huile de frein. Le freinage automatique rend la conduite plus sûre en réduisant les erreurs d'opération. En se connectant simplement à la sortie de freinage du tracteur, le système permet un freinage entièrement contrôlé par la pédale de frein du tracteur, offrant ainsi au conducteur une maîtrise complète.
L'Engagement de Jamesway envers la Qualité et la Fiabilité
Les épandeurs AUTO-TRAC, partageant de nombreuses caractéristiques avec les épandeurs de la Série Commerciale, sont conçus pour répondre aux exigences des "lourdes tâches" agricoles. La longue remorque indépendante réduit la force de remorquage nécessaire pour la carrosserie de l'épandeur, ce qui est toujours bénéfique pour le tracteur et le système de transmission. Les terres restent dans de meilleures conditions puisque le système de conduite de l'AUTO-TRAC permet à l'épandeur de suivre une courbe naturelle, au lieu de glisser à travers les coins et de causer des perturbations sur les promontoires. Le système de conduite AUTO-TRAC fonctionne également à haute vitesse, rendant les déplacements routiers plus sûrs et améliorant la durée de vie des pneus. Le châssis en tandem de l'AUTO-TRAC bénéficie d'un réglage de suspension simple qui divise la charge sur les pneus selon un ratio de 60/40, et les mêmes freins industriels utilisés sur les épandeurs de la Série Commerciale garantissent une puissance de freinage considérable.
L'Entretien : Clé de la Longévité et de la Performance
Le coût de revient d'un épandeur à fumier dépend intrinsèquement du niveau d'entretien qui lui est accordé. Un entretien régulier et approprié est essentiel pour prévenir les pannes coûteuses et prolonger la durée de vie de la machine.
Protection contre les Éléments : Abriter l'appareil de la pluie limite l'oxydation des composants électroniques et mécaniques, notamment des prises électriques et des roulements. L'exposition aux rayons du soleil et de la lune peut dégrader la peinture et provoquer la dégradation prématurée des enveloppes en caoutchouc des flexibles.

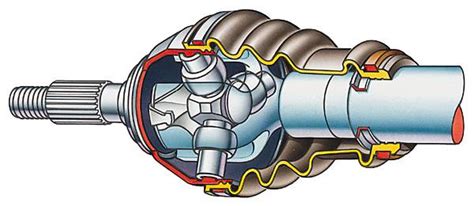

Protection du Cardan : Le cardan, élément de transmission vital, doit être protégé par une protection en bon état pour éviter les accidents. Durant le stockage, il est fortement déconseillé de le laisser au sol. Le joint homocinétique, dit "grand angle", ne doit subir aucune contrainte susceptible d'endommager ses billes et de conduire à son explosion.
Graissage Essentiel : Avant chaque utilisation, il est recommandé de graisser le cardan principal, le cardan situé à l'arrière sous le module d'épandage, les paliers des arbres avant et arrière animant le fond mouvant, ainsi que les roulements inférieurs et supérieurs des hérissons. Pour éviter de détériorer les joints des roulements et de gaspiller la graisse, il est conseillé de n'appliquer que cinq coups de pompe au maximum. La graisse en excès n'a d'autre utilité que de capter la poussière.
Contrôles Visuels Réguliers : Des contrôles visuels sont à réaliser fréquemment, tels que la vérification du bon fonctionnement de l'éclairage et de la tension des chaînes, qui peut être indiquée par une pige ou la longueur d'un ressort. Il est également recommandé de vérifier la présence de tous les couteaux sur les hérissons et de retirer toute ficelle enroulée.
Resserrage des Roues : Le resserrage des roues doit être effectué après les dix premières heures d'utilisation, puis renouvelé toutes les 100 heures. Cette opération, souvent négligée, est cruciale : des roues desserrées peuvent endommager la jante, les goujons et ovaliser les trous de fixation, entraînant des coûts de remplacement importants. Le serrage doit respecter le couple préconisé par le fabricant pour éviter d'étirer les goujons et de provoquer leur rupture. Le bon bridage du carré d'essieu doit également être contrôlé régulièrement, car les grandes roues des épandeurs à caisse étroite exercent un couple élevé sur l'essieu, qui peut conduire à son arrachement si les brides sont lâches.
Entretien Quotidien et Périodique : La liste des points d'entretien à réaliser tous les deux à trois jours comprend le graissage de la ligne d'arbre passant sous la caisse et des articulations du volet arrière de bordure (si optionnel). Pour la maintenance annuelle majeure, il est conseillé de déposer le cadre d'épandage pour faciliter le nettoyage et intervenir confortablement sur les hérissons. Les couteaux usés doivent être remplacés ou retournés pour les modèles réversibles, de même que les pales des plateaux d'embase. Travailler avec des couteaux usés réduit la capacité du cadre d'épandage à déchiqueter et à répartir correctement la matière. Pour une longévité accrue, certains modèles sont renforcés avec des pastilles au carbure de tungstène, bien qu'ils restent sensibles aux chocs avec des pierres.
Vidanges et Remplacements : Le programme d'entretien annuel prévoit la vidange des boîtiers d'entraînement des hérissons et du motoréducteur entraînant le fond mouvant. Il est également recommandé de remplacer annuellement le ou les filtres hydrauliques et de vidanger l'huile de la centrale hydraulique indépendante optionnelle, ainsi que celle de son boîtier multiplicateur. Les flexibles doivent être inspectés et remplacés si leur tresse métallique est visible, car une exposition à l'air libre peut provoquer la rouille de cette tresse, la rendant moins résistante et pouvant entraîner l'éclatement du flexible. L'état d'usure du fond mouvant doit être contrôlé, ainsi que la course restante pour le réglage de la tension des chaînes.
Réglage des Freins : Sur le plan du train roulant, la garde des freins à tambour s'ajuste pour compenser l'usure des garnitures. Ce réglage s'effectue en levant l'essieu et en agissant sur le régleur de jeu intégré à la bielle actionnant les mâchoires.
Choix et Compatibilité du Cardan Agricole
La sélection du bon cardan pour un épandeur à fumier est une étape cruciale pour assurer une transmission de puissance efficace et sécurisée.
Compatibilité des Composants : Le diamètre des croisillons doit être compatible avec les composants de l'épandeur. Le type de prise de force du cardan doit correspondre aux spécifications de l'équipement. La longueur de transmission doit être adéquate pour éviter tout problème de fonctionnement, notamment lors des mouvements du relevage du tracteur. Les spécifications du fabricant de l'épandeur fournissent souvent des informations précieuses sur la compatibilité des cardans.
Paramètres Techniques Essentiels : Le nombre de tours par minute (tr/min) est un élément clé qui influence la performance de l'épandeur. Il est important que le cardan puisse supporter la puissance nécessaire pour les opérations prévues. Le profil des cannelures doit également être compatible avec le reste de l'équipement pour garantir une transmission fluide de la puissance. La compatibilité des tubes télescopiques est un autre aspect à ne pas négliger ; ils doivent être suffisamment robustes pour résister aux contraintes mécaniques tout en étant adaptés aux dimensions de l'épandeur.
Optimisation de l'Utilisation en Conditions Réelles
Pour maximiser l'efficacité et la durée de vie d'un épandeur à fumier, plusieurs aspects liés à son utilisation doivent être optimisés.
Alignement et Angles : L'alignement correct entre le tracteur et l'épandeur est fondamental pour un fonctionnement efficace. Un contrôle visuel des arbres permet de s'assurer que les composants sont bien alignés et qu'il n'y a pas de torsion excessive. La vérification des angles de braquage est également importante pour éviter les tensions inutiles sur le cardan. L'ajustement précis des tubes télescopiques est une étape clé pour garantir que le cardan fonctionne dans des conditions optimales.
Gestion des Surcharges : Pour éviter les surcharges mécaniques, les limites de charge spécifiées par le fabricant doivent être scrupuleusement respectées. Cela permet de prévenir les dommages causés par une utilisation excessive. La gestion attentive des angles de rotation contribue également à éviter les contraintes inutiles sur le cardan et ses composants.
Le Fumier : Une Ressource Organique Précieuse
Le fumier, matière organique solide obtenue facilement, offre de nombreux avantages pour l'agriculture, notamment la fertilisation et l'enrichissement des sols. Il apporte les nutriments essentiels tels que l'azote, le phosphore et la potasse aux cultures. La période d'épandage peut varier en fonction des cultures.
L'épandeur à fumier, généralement une remorque semi-portée tractée par un tracteur, a un débit (Q) qui dépend de la vitesse de son tapis de fond. Pour estimer cette vitesse, il faut prendre en compte la quantité (dosage) prévue par hectare (D), la largeur de travail (l) et la rapidité d'avancement du tracteur (V), selon la formule Q=(DLV)/600. Le volume de fumier chargé et la taille de la caisse sont également des facteurs déterminants. Une caisse étroite réduit la puissance de traction nécessaire, mais elle est plus sensible et le tapis de fond mouvant est moins large. Les caisses larges, souvent à double essieu, sont généralement plus résistantes.
Au-delà des Composants Évidents : L'Importance des Pièces Moins Visibles
Un épandeur à fumier est un outil complexe comportant de nombreuses pièces. Outre les composants élémentaires tels que le tapis de fond mouvant, la grille de protection contre les projections, la caisse, le rotor d'épandage (avec ses hérissons verticaux et horizontaux), l'arbre de transmission à cardans ou encore les liaisons hydrauliques pour le freinage et la signalisation, d'autres pièces moins visibles mais tout aussi importantes nécessitent un entretien rigoureux. Il s'agit notamment des noix ou pignons de chaîne, essentiels au bon fonctionnement de certains mécanismes de transmission. Les spécialistes de la vente de pièces d'usure et consommables agricoles proposent une gamme complète de produits pour assurer l'entretien adéquat de ces épandeurs.
L'Évolution des Épandeurs d'Engrais : Précision et Efficacité
Bien que le sujet principal soit l'épandeur à fumier, il est pertinent de noter l'évolution des épandeurs d'engrais, qui reflète les tendances générales de l'agriculture de précision. Aucune exploitation agricole moderne ne peut se permettre de fertiliser au hasard. Face à l'augmentation du prix des engrais, à l'imprévisibilité météorologique et aux fenêtres d'application parfois courtes, un équipement rapide, précis et sans temps d'arrêt inutile est indispensable.
Un épandeur d'engrais moderne ne se limite pas à être une simple boîte métallique. Les fabricants recommandent des doses précises pour chaque culture, et l'efficacité de ces recommandations dépend de la manière dont l'engrais est réparti. Un bon épandeur élimine les problèmes de répartition inégale, couvre le champ uniformément, réduit le gaspillage d'engrais et s'adapte aux conditions du sol et de la météo.
Le fonctionnement de base d'un épandeur d'engrais implique une trémie où l'engrais (granulés, poudre ou mélange) est stocké. La gravité dirige le matériau vers un mécanisme de dosage (vanne coulissante, vis sans fin, système à cliquet), puis vers l'élément d'épandage. Les épandeurs à disques, populaires, utilisent un ou deux disques à rotation rapide munis d'aubes. L'engrais tombe sur le disque et est projeté latéralement. L'angle, la longueur, la vitesse de rotation et la position de l'aube influencent la portée et l'uniformité de l'épandage. D'autres systèmes, comme les pendules oscillants ou les épandeurs pneumatiques, offrent des niveaux de précision et de contrôle encore plus élevés.
L'intégration de technologies avancées comme le GPS avec RTK permet un épandage avec une précision centimétrique, assurant que l'engrais est distribué exactement là où il est nécessaire. Les cuves en acier inoxydable garantissent la résistance à la corrosion et la durabilité. Le choix de l'épandeur d'engrais dépendra des besoins spécifiques de l'exploitation, incluant le type d'engrais utilisé, la vitesse de conduite, et les conditions du terrain.
En somme, l'embrayage à cames et les systèmes de direction mécanique représentent des avancées technologiques significatives dans le domaine des épandeurs à fumier, améliorant la fiabilité, la performance, la sécurité et la durabilité des opérations agricoles. L'entretien méticuleux de ces machines complexes demeure cependant la pierre angulaire de leur longévité et de leur efficacité.
