Le système de traction d'une tondeuse Toro autotractée est un mécanisme sophistiqué qui repose sur une transmission de puissance fluide entre le moteur et les roues arrière. Au cœur de ce système se trouve l'embrayage, un composant crucial qui permet à l'utilisateur d'engager ou de désengager le mouvement de la machine. Comprendre le fonctionnement, l'entretien et le réglage de ce mécanisme est essentiel pour garantir la longévité de votre équipement et une tonte confortable.
Principes fondamentaux du système d'entraînement Toro
La majorité des tondeuses Toro autotractées utilisent un système de traction à vitesse variable ou à vitesse fixe, actionné par un câble relié à un levier sur le guidon. Lorsque vous actionnez le levier, le câble exerce une tension sur un mécanisme interne qui déplace soit une courroie, soit un disque d'embrayage. Ce mouvement permet de transmettre la rotation du vilebrequin vers la boîte de vitesses, qui à son tour entraîne l'essieu arrière.
L'efficacité de ce transfert dépend directement de la tension du câble. Si le câble est trop lâche, la courroie glisse, entraînant une perte de puissance ou une absence totale de traction. À l'inverse, une tension excessive peut provoquer une usure prématurée des composants internes, voire endommager le mécanisme de débrayage.
Diagnostic des problèmes d'embrayage
Avant toute intervention, il est primordial d'identifier si le problème provient réellement de l'embrayage ou d'un autre composant. Les symptômes classiques incluent une tondeuse qui refuse d'avancer malgré l'activation du levier, une traction saccadée ou une vitesse qui ne correspond pas à la position du levier.
La première étape du diagnostic consiste à vérifier l'état de la courroie. Une courroie craquelée, détendue ou ayant sauté de ses poulies est souvent la cause principale d'une perte de traction. Inspectez également les débris végétaux qui pourraient s'accumuler autour de l'axe de transmission et gêner le mouvement des pièces mobiles.
Comment changer les courroies de tarière et de traction sur une souffleuse à neige Toro | Entreti...
Procédures de réglage du câble d'embrayage
Le réglage du câble est une opération de maintenance courante qui peut souvent résoudre les problèmes de traction sans nécessiter le remplacement de pièces coûteuses. La plupart des modèles Toro sont équipés d'un tendeur de câble situé près du guidon ou au niveau de la carrosserie.
Pour effectuer ce réglage, commencez par placer la tondeuse sur une surface plane et assurez-vous que le moteur est éteint. Desserrez l'écrou de blocage du tendeur. Si la traction est faible, tournez le tendeur pour augmenter la longueur de la gaine, ce qui aura pour effet de retendre le câble interne. Testez ensuite le levier : il doit y avoir une légère résistance, mais le mouvement doit rester fluide. Une fois le réglage optimal trouvé, resserrez fermement l'écrou de blocage.
Entretien des composants mécaniques internes
Au-delà du câble, l'embrayage lui-même nécessite une attention particulière. Avec le temps, les galets tendeurs peuvent accumuler de la poussière ou de la graisse séchée, ce qui entrave leur pivotement. Un nettoyage régulier à l'air comprimé ou à l'aide d'une brosse douce permet d'éliminer ces résidus.
Il est déconseillé d'appliquer de la graisse sur la courroie ou sur les poulies d'entraînement, car cela provoquerait un patinage irrémédiable. Si le mécanisme de l'embrayage semble grippé, il est préférable de démonter le carter de protection de la courroie pour inspecter les ressorts de rappel et les articulations. Si un ressort est distendu ou cassé, remplacez-le par une pièce d'origine Toro afin de garantir une tension correcte.
Remplacement de la courroie de traction
Si, après réglage du câble et nettoyage, la tondeuse ne tracte toujours pas, le remplacement de la courroie est souvent nécessaire. Cette opération demande de la rigueur. Il faut généralement retirer la lame de coupe pour accéder aux poulies inférieures.
Il est crucial d'utiliser une courroie spécifique conçue pour les modèles Toro, car la longueur et la section du profil sont critiques pour le bon fonctionnement de l'embrayage. Une courroie générique peut sembler identique mais présenter une rigidité différente, ce qui affectera négativement la réponse de l'autotractation. Une fois la nouvelle courroie installée, vérifiez son alignement parfait sur toutes les poulies avant de remonter le carter.
Optimisation de la transmission sur le long terme
La durabilité du système d'embrayage dépend également de l'utilisation que vous faites de votre machine. Évitez de forcer la traction dans des herbes très hautes ou en pente raide si le moteur peine, car cela exerce une contrainte excessive sur toute la chaîne de transmission.
En fin de saison, il est recommandé de détendre légèrement le câble d'embrayage pour relâcher les tensions sur les composants internes pendant la période d'hivernage. Un stockage dans un endroit sec protégera ég## Guide Complet pour l'Embrayage de Votre Tondeuse Toro Autotractée
L'embrayage est un composant essentiel de votre tondeuse autotractée Toro, permettant le transfert de puissance du moteur aux roues motrices. Une bonne compréhension de son fonctionnement et de son entretien est cruciale pour garantir la longévité et l'efficacité de votre équipement. Ce guide explore les divers aspects de l'embrayage des tondeuses Toro autotractées, de son principe de fonctionnement à son diagnostic et à son remplacement.
Comprendre le Système d'Embrayage d'une Tondeuse Autotractée
L'embrayage d'une tondeuse autotractée est un mécanisme qui engage ou désengage la transmission pour permettre aux roues de tourner. Sur les modèles Toro autotractés, ce système peut varier mais repose généralement sur des principes similaires de friction pour transférer le mouvement. Lorsque l'opérateur active la barre de traction ou le levier d'autopropulsion, l'embrayage s'engage, et la puissance du moteur est transmise aux roues, propulsant la tondeuse vers l'avant.
Le système d'embrayage est conçu pour fournir une traction contrôlée, facilitant la manœuvre de la tondeuse sur différents terrains et pentes. La qualité de l'engagement de l'embrayage influence directement la fluidité du mouvement de la tondeuse et le confort d'utilisation.
Les Différents Types d'Embrayages et Leurs Spécificités
Les tondeuses Toro autotractées peuvent être équipées de divers types d'embrayages, chacun ayant ses propres caractéristiques. Parmi les plus courants, on retrouve les embrayages à courroie et les embrayages à disque.

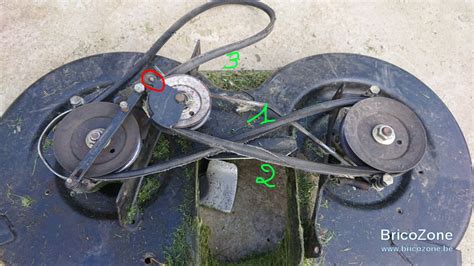

Embrayages à Courroie
Ce type d'embrayage utilise une courroie pour transmettre la puissance du moteur à la transmission. Lorsque l'embrayage est engagé, la courroie est tendue, entraînant la poulie de la transmission. Un mécanisme de tension, souvent un galet tendeur, est responsable de la mise sous tension de la courroie. Si la courroie est lâche ou usée, le glissement se produit, réduisant l'efficacité de l'autopropulsion.
Les embrayages à courroie sont relativement simples et économiques à entretenir, mais ils sont sensibles à l'usure de la courroie elle-même. La courroie peut s'étirer, se fissurer ou se briser, nécessitant un remplacement périodique.

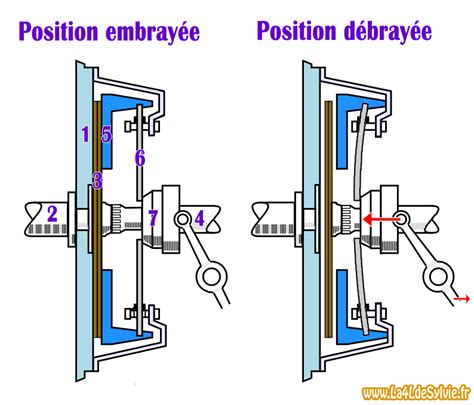

Embrayages à Disque
Plus sophistiqués, les embrayages à disque fonctionnent sur le principe de la friction entre des disques. Lorsqu'activé, un ou plusieurs disques sont pressés l'un contre l'autre, créant une liaison rigide qui transmet la puissance. Ce type d'embrayage offre généralement un engagement plus doux et une meilleure durabilité que les embrayages à courroie, mais peut être plus complexe à réparer. Ils sont souvent présents sur les modèles haut de gamme de tondeuses Toro, offrant une plus grande précision dans le contrôle de la vitesse d'avancement.
Symptômes d'un Embrayage Défectueux : Ce qu'il Faut Surveiller
Reconnaître les signes d'un embrayage défectueux est essentiel pour prévenir des dommages plus importants à votre tondeuse et maintenir sa performance. Plusieurs indicateurs peuvent signaler un problème avec le système d'embrayage.
La Tondeuse Avance Mal ou Pas du Tout
C'est le symptôme le plus évident. Si votre tondeuse autotractée ne se déplace plus d'elle-même, ou si elle avance par à-coups et avec difficulté, l'embrayage est probablement en cause. Cela peut indiquer un glissement excessif de la courroie (pour les embrayages à courroie) ou un engagement insuffisant des disques (pour les embrayages à disque). La puissance du moteur n'est plus transmise efficacement aux roues motrices.
Bruits Inhabituels Lors de l'Engagement
Des grincements, des cliquetis ou des sifflements lors de l'activation de l'autopropulsion peuvent signaler des pièces d'embrayage usées ou endommagées. Un roulement d'embrayage défectueux, des ressorts affaiblis ou des disques usés peuvent être à l'origine de ces bruits anormaux.
Odeur de Brûlé
Une odeur de brûlé émanant de la tondeuse, en particulier après avoir tenté d'engager l'autopropulsion, est un signe clair de frottement excessif et de surchauffe. Cela se produit généralement lorsque la courroie patine constamment sur les poulies ou que les disques d'embrayage glissent de manière excessive. Une surchauffe prolongée peut endommager gravement les composants de l'embrayage et d'autres pièces avoisinantes.
Difficulté à Engager ou Désengager l'Autopropulsion
Si le levier ou la barre de traction de l'autopropulsion est difficile à manipuler, ou s'il ne revient pas à sa position neutre correctement, cela peut indiquer un problème avec le câble d'embrayage, le mécanisme de liaison, ou l'embrayage lui-même. Un câble effiloché, rouillé ou mal ajusté peut empêcher un engagement ou un désengagement fluide.
Diagnostic de l'Embrayage de Votre Tondeuse Toro
Avant de procéder à toute réparation, un diagnostic précis est indispensable. Cela vous permettra d'identifier la cause exacte du problème et d'éviter des réparations inutiles.
Inspection Visuelle Approfondie
Commencez par une inspection visuelle minutieuse de tous les composants de l'embrayage. Pour les embrayages à courroie, vérifiez l'état de la courroie elle-même. Recherchez des fissures, des effilochages, des zones brillantes (signe de glissement) ou un étirement excessif. Examinez également les poulies pour détecter des signes d'usure, de dommages ou d'obstructions. Vérifiez l'état du galet tendeur et de son ressort.
Pour les embrayages à disque, bien qu'ils soient généralement plus difficiles à inspecter sans démontage, recherchez des fuites d'huile ou des signes de surchauffe à proximité de l'ensemble d'embrayage.
Vérification du Câble d'Embrayage
Le câble d'embrayage est un élément crucial du système. Débranchez le câble du levier de commande et de l'embrayage pour vérifier sa fluidité. Il doit coulisser librement sans frottement ni résistance. Un câble endommagé, rouillé ou pincé peut simuler un problème d'embrayage. Vérifiez également les points de fixation du câble pour s'assurer qu'ils ne sont pas desserrés ou endommagés.
Comment changer les courroies de tarière et de traction sur une souffleuse à neige Toro | Entreti...
Test de Tension de la Courroie
Pour les embrayages à courroie, la tension de la courroie est primordiale. Une courroie trop lâche glissera, tandis qu'une courroie trop tendue peut user prématurément les roulements et l'embrayage. Consultez le manuel d'utilisation de votre tondeuse Toro pour connaître les spécifications de tension recommandées et la méthode de réglage.
Vérification des Ressorts et des Liens
Inspectez tous les ressorts associés au mécanisme d'embrayage. Des ressorts affaiblis ou cassés peuvent empêcher l'embrayage de fonctionner correctement. Vérifiez également les tringleries et les leviers pour s'assurer qu'ils ne sont pas tordus, corrodés ou obstrués.
Entretien Préventif de l'Embrayage
Un entretien régulier est la clé pour prolonger la durée de vie de l'embrayage de votre tondeuse Toro et éviter les pannes inopinées.
Nettoyage et Lubrification
Maintenez la zone de l'embrayage propre, exempte de débris, d'herbe coupée et de saleté. Ces éléments peuvent s'accumuler et entraver le mouvement des composants, voire provoquer un patinage de la courroie. Lubrifiez les points de pivot et les articulations des leviers et des tringleries avec une graisse ou une huile appropriée, en suivant les recommandations du fabricant.
Inspection Régulière de la Courroie
Si votre tondeuse utilise un embrayage à courroie, inspectez-la régulièrement pour détecter tout signe d'usure. Remplacez la courroie dès qu'elle montre des signes de fissuration, d'effilochage ou d'étirement excessif, même si elle semble encore fonctionnelle. Une courroie usée peut entraîner un glissement et une surchauffe, endommageant d'autres composants.
Vérification du Câble et des Réglages
Vérifiez régulièrement l'état du câble d'embrayage et ajustez sa tension si nécessaire. Un câble correctement réglé garantit un engagement et un désengagement efficaces de l'embrayage. Suivez les instructions spécifiques de votre manuel d'utilisation Toro pour les procédures de réglage.
Remplacement de l'Embrayage ou de Ses Composants
Si le diagnostic révèle qu'un ou plusieurs composants de l'embrayage sont défectueux, le remplacement sera nécessaire. La complexité de cette opération varie en fonction du type d'embrayage et de la conception spécifique de votre tondeuse Toro.
Sécurité Avant Tout
Avant de commencer toute réparation, assurez-vous que la tondeuse est éteinte, que la bougie est débranchée pour éviter tout démarrage accidentel, et que le réservoir de carburant est vide si la tondeuse doit être inclinée. Portez des gants de protection et des lunettes de sécurité.
Démontage et Accès à l'Embrayage
Le démontage requis pour accéder à l'embrayage peut varier. Il peut être nécessaire de retirer le carter de protection, les roues, ou d'autres composants. Référez-vous toujours au manuel de service de votre modèle de tondeuse Toro pour des instructions détaillées et spécifiques. Prenez des photos ou notez l'ordre de démontage des pièces pour faciliter le remontage.
Remplacement des Pièces Défectueuses

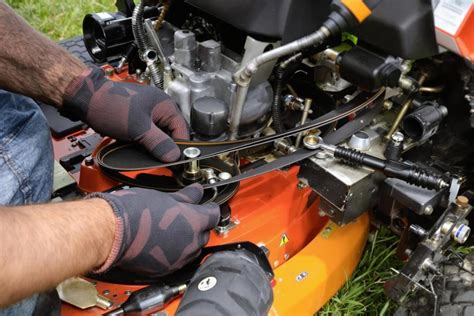

Pour les embrayages à courroie, le remplacement de la courroie est une opération relativement simple qui consiste à détendre le galet tendeur, retirer l'ancienne courroie et installer la nouvelle. Assurez-vous d'utiliser une courroie de remplacement d'origine Toro ou une pièce équivalente de haute qualité pour garantir la compatibilité et la durabilité.
Si un roulement d'embrayage est défectueux, il peut être nécessaire de le presser hors de son logement et d'installer un nouveau. Pour les embrayages à disque, le remplacement des disques ou de l'ensemble d'embrayage peut être plus complexe et peut nécessiter des outils spécifiques.
Remontage et Réglages
Une fois les nouvelles pièces installées, remontez la tondeuse en suivant l'ordre inverse du démontage. Assurez-vous que toutes les vis et les écrous sont serrés aux couples spécifiés. Effectuez les réglages nécessaires sur le câble d'embrayage et la tension de la courroie selon les spécifications du fabricant.
Problèmes Courants et Leurs Solutions Spécifiques
Au-delà des remplacements directs, certains problèmes d'embrayage peuvent être résolus par des ajustements ou des entretiens spécifiques.
Patinage de la Courroie
Un patinage de la courroie est souvent dû à une courroie usée ou trop lâche. La solution est de remplacer la courroie ou d'ajuster sa tension. Si la courroie est neuve et bien tendue, vérifiez l'état des poulies, qui pourraient être encrassées ou endommagées, réduisant l'adhérence.
Embrayage Qui Ne Se Désengage Pas Complètement
Si l'autopropulsion reste légèrement engagée même lorsque le levier est relâché, cela peut indiquer un câble d'embrayage trop tendu, un ressort de rappel affaibli ou des débris qui empêchent le mécanisme de se relâcher complètement. Ajustez la tension du câble ou nettoyez la zone de l'embrayage.
Bruit Excessif de l'Embrayage
Des bruits peuvent provenir de roulements usés, de galets tendeurs défectueux ou de pièces desserrées. Identifiez la source du bruit par une inspection minutieuse. Le remplacement des roulements ou du galet tendeur est souvent la solution.
L'entretien et la compréhension de l'embrayage de votre tondeuse Toro autotractée sont des investissements pour la durabilité et la performance de votre équipement. En suivant ces conseils, vous pouvez vous assurer que votre tondeuse reste un outil fiable pour l'entretien de votre pelouse.
