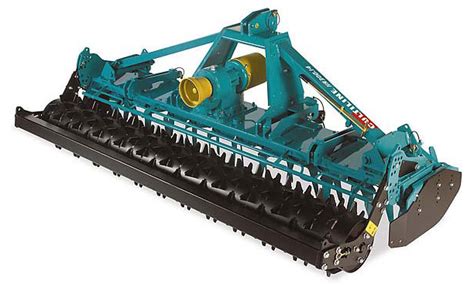

Les herses rotatives Sulky, notamment la série Cultiline HR, incarnent une solution avancée pour la préparation des lits de semence, offrant robustesse, polyvalence et performance. Conçues pour répondre aux exigences des professionnels de l'agriculture, ces machines intègrent des innovations techniques visant à optimiser l'émiettement du sol et à garantir une durabilité accrue.
Conception et Robustesse du Châssis et du Lamier
La structure des herses rotatives Sulky est pensée pour résister aux contraintes intenses du travail du sol. L'attelage oscillant est un élément clé de cette robustesse, acceptant des rotules de catégorie 2 et 3, ce qui assure une compatibilité étendue avec divers tracteurs. La longueur de la chape peut être ajustée grâce à des chevilles, offrant une flexibilité d'adaptation. Un large hauban à section rectangulaire vient renforcer significativement la structure, garantissant une rigidité essentielle pour les travaux exigeants.
Le lamier, pièce maîtresse de la herse rotative, est conçu avec une attention particulière à sa résistance. Sur la série Cultiline HR 30, il est réalisé en acier HLE (haute limite d'élasticité), une caractéristique qui témoigne de sa robustesse. Pour résister aux fortes sollicitations, le lamier, d'une épaisseur de 8 mm, est doublé en fond de caisson, atteignant ainsi une épaisseur de 16 mm dans cette zone critique. Cette double épaisseur confère une longévité remarquable à la machine. Des tirants latéraux sont également intégrés pour renforcer la rigidité globale du lamier. De plus, il est graissé à vie en usine, ce qui contribue à garantir la durabilité des pièces internes, réduisant ainsi les besoins en maintenance. L'étanchéité est assurée par un double joint de palier et une chicane anti-intrusion, protégeant efficacement les composants internes de la poussière et de l'humidité. Le constructeur, par ailleurs, garantit le boîtier et le lamier pendant trois ans, preuve de la confiance qu'il accorde à la fiabilité de ses équipements.
Système d'Animation et Boîte de Vitesses
L'animation des herses rotatives Sulky est confiée à un cardan Walterscheid P 500, un gage de qualité et de fiabilité. La protection du cardan est un point essentiel de la conception : la prise de force est située très en retrait de la tête d'attelage (40 cm), ce qui permet une importante plage de débattement vertical. Cette disposition protège efficacement le cardan, notamment lors des mouvements du tracteur sur terrains irréguliers.
La boîte de vitesses est un élément crucial pour adapter la herse aux différentes conditions de sol et aux objectifs d'émiettement. Il est possible de changer les pignons de la boîte de vitesses afin de modifier le régime de rotation des rotors. Cette flexibilité permet d'optimiser l'émiettement en fonction du type de sol et du résultat souhaité. Un graissage de l'arbre à cardans est à réaliser toutes les 250 heures, et une vidange annuelle du boîtier est conseillée pour maintenir les performances et la longévité de la transmission.
Dents et Rotors : L'Art de l'Émiettement
Les dents sont les organes actifs de la herse rotative, responsables de la rupture de la croûte dure et des mottes. Sur les herses rotatives Sulky Cultiline, les dents mesurent 330 mm de longueur pour une épaisseur de 10 mm. Une caractéristique notable est qu'elles sont forgées et non pliées, contrairement à certains modèles concurrents, ce qui leur confère une résistance supérieure à l'usure et à la déformation.
L'innovation SULKY se situe sous les porte-dents circulaires avec un nouveau système de dents à démontage rapide. Ce système facilite grandement la maintenance en permettant un déverrouillage et une extraction rapide des dents. Il intègre également la réversibilité des lames, ce qui prolonge leur durée de vie et offre une flexibilité d'utilisation. En équipement standard, chaque rotor dispose de demi-sabots profilés où s'emboîtent parfaitement chaque lame, assurant une fixation solide et efficace.
La herse rotative Sulky Cultiline HR 30 conserve 4 rotors par mètre de largeur de travail, une configuration optimisée pour un émiettement du sol de qualité. Les résultats des tests sont probants : après des passages à 540 et 1 000 tr/min, aucune motte supérieure à 50 mm n'a été trouvée dans les prélèvements. Un affinement très significatif du sol est généré par la Cultiline, atteignant presque le maximum relevé (78,6 % de terre fine) à 1 000 tr/min. Aux deux régimes, les parts de mottes comprises entre 20 et 50 mm constituent les valeurs minimales de l'essai, démontrant l'efficacité de l'émiettement. Les grosses mottes sont réparties sur la hauteur de l'horizon travaillé, avec celles en surface étant sèches et celles en profondeur encore fraîches, indiquant un émiettement sans excès de foisonnement.
Déflecteurs et Planchage
Les déflecteurs jouent un rôle essentiel dans le contrôle du flux de terre et le nivellement. Sur les herses Sulky, ils peuvent être utilisés en position fixe ou flottante, offrant une adaptation aux différentes conditions de travail. Pour faciliter la maintenance et atteindre le gabarit routier, ils s'escamotent totalement. Un axe sécurisé par une goupille permet de bloquer le déflecteur en position haute. Un petit Silentbloc préserve la structure lorsque le déflecteur est en mouvement, absorbant les chocs et les vibrations. Il est à noter qu'il n'y a pas de ressort à cet endroit sur la Cultiline, ce qui simplifie la conception et potentiellement la maintenance.
Le plancher, également appelé barre de nivellement, est un autre composant crucial pour la finition du lit de semence. Il se monte à l'avant ou à l'arrière selon les besoins, offrant une grande polyvalence. Cependant, le réglage de sa hauteur de travail nécessite une force importante. Une bride bloque la position de la barre, assurant sa stabilité une fois réglée. Pour effectuer ce réglage, le chauffeur est obligé de monter sur le caisson, ce qui peut être un point à considérer en termes d'ergonomie.
Rouleau Arrière et Nivellement
Le rouleau arrière est indispensable pour lisser la surface du sol après le passage des rotors. Les herses rotatives Sulky sont équipées d'un rouleau de 550 mm de diamètre. Ce rouleau est doté d'une rampe de décrottoirs à réglage centralisé, ce qui simplifie l'ajustement. Pour cela, il faudra dévisser une bride logée sur le châssis du rouleau. Chaque décrottoir est fixé par deux boulons, assurant une bonne stabilité. Un point important est que le renforcement au carbure des décrottoirs garantit une durabilité accrue, notamment face à l'abrasion.
Le nivellement est généralement très bon avec les herses rotatives Sulky. Cependant, à 1 000 tr/min, ce dernier peut être altéré par un petit andain concentrant des grosses mottes au centre de la bande. L'affinement étant encore plus intense à 1 000 tr/min, l'état de surface est moins grossier qu'à 540 tr/min, avec une présence de terre fine sur toute la profondeur remuée.
Ergonomie et Contrôle
Bien que le réglage du plancher puisse nécessiter un effort, d'autres aspects de l'ergonomie ont été pris en compte. Un niveau à bulle visible depuis la cabine permet de contrôler rapidement la position du troisième point, facilitant les ajustements. Chaque variation de pas modifie la profondeur de 2,5 cm, offrant un contrôle précis sur la profondeur de travail. Le dispositif antihappement, constitué de plusieurs morceaux de tôle boulonnés les uns à côté des autres, assure une protection contre les obstacles.
Entretien de la herse rotative : des déflecteurs maison mieux que neufs !
Modèles et Applications
Les herses rotatives Sulky Cultiline HR sont disponibles dans différentes largeurs de travail : 3 m, 3,5 m et 4 m en version fixe pour la nouvelle gamme Cultiline HR.30. Ces machines robustes sont parfaitement adaptées aux tracteurs de 20 à 40 CV pour les modèles plus compacts, idéales pour accomplir tous les travaux de labour dans les cultures maraîchères, les vergers et les vignes. Elles sont conçues pour les professionnels mais satisferont également les particuliers exigeants. Des modèles de 600 ou 750 mm de largeur sont également élaborés par des spécialistes de la machine agricole pour s'adapter à la puissance de votre motoculteur.
La herse rotative Sulky Cultiline HR 30 est spécifiquement adaptée pour fonctionner avec des tracteurs de forte puissance allant jusqu'à 300 ch, grâce à son nouveau boîtier de transmission.
Innovations et Équipements Optionnels
Au-delà des herses rotatives classiques, Sulky propose des solutions intégrées et des équipements avancés. Le Xeos TF et le Progress, par exemple, sont présentés comme étant plus polyvalents que jamais, le Xeos TF pouvant être combiné soit au module XR, soit à une herse rotative SKY HR.
Le module XR est un outil adapté au travail sur mulch à des vitesses comprises entre 12 et 15 km/h, grâce à ses disques de 415 mm de diamètre positionnés en X. Il promet des débits de chantier élevés, jusqu'à 3,5 ha à l'heure en 3 m. Un avantage significatif du XR est son coût d'utilisation imbattable, sans prise de force et avec des régimes moteur réduits, permettant des économies maximales de carburant. La préparation du lit de semences est perfectionnée grâce à un flux de terre nivelé par une herse peigne située juste derrière les deux rangées de disques.

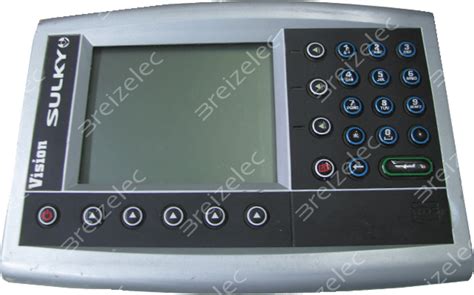

En matière de contrôle et de gestion, la console VISION-X se distingue. Contrairement à beaucoup de consoles sur le marché, elle est équipée d'un clavier numérique. Elle permet d'enregistrer jusqu'à 8 engrais en mémoire. Le lecteur de carte SD intégré à la console VISION-X est un atout majeur pour la traçabilité et la précision : il permet la mémorisation des chantiers (la traçabilité des opérations n'est limitée que par la capacité de la carte SD, non fournie) et/ou la lecture de cartes de préconisation pour la modulation de dose intraparcellaire. L'information de vitesse est fournie par des capteurs à plots (aimants) à fixer sur la jante d'une roue du tracteur ou bien par un capteur de vitesse GPS (option), offrant une grande précision. La fonction de pesée intégrée apporte un grand confort de travail car il n'est plus nécessaire de réaliser d'essai de débit.
En résumé, les herses rotatives Sulky, notamment la gamme Cultiline HR, sont des outils de travail du sol caractérisés par une conception robuste, des innovations en matière d'émiettement et de durabilité, ainsi que des options de contrôle avancées pour une agriculture moderne et efficace. Elles offrent une large gamme de solutions adaptées aux besoins spécifiques de chaque exploitation.
