La Motobineuse DORI : Comprendre les Pièces Détachées et le Schéma Éclaté

La motobineuse DORI est un équipement agricole essentiel pour le travail du sol, appréciée pour sa robustesse et sa fiabilité. Pour assurer sa longévité et ses performances optimales, la connaissance des pièces détachées et la compréhension d'un schéma éclaté sont fondamentales. Cet article explore en détail les composants clés des motobineuses DORI, en mettant l'accent sur les éléments les plus fréquemment remplacés et leur rôle.

L'Importance des Schémas Éclatés pour l'Entretien des Motobineuses DORI

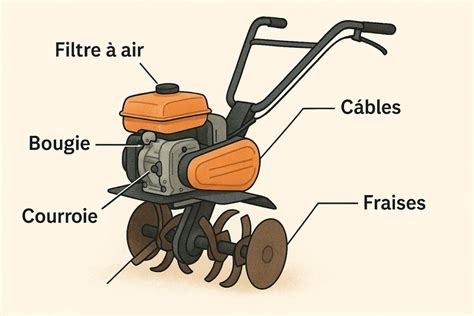

Un schéma éclaté est une représentation graphique tridimensionnelle d'un assemblage, où les différentes pièces sont séparées et disposées de manière à montrer leur relation les unes avec les autres et leur ordre de montage. Pour les motobineuses DORI, ces schémas sont des outils inestimables pour l'entretien, la réparation et le remplacement des pièces détachées. Ils permettent d'identifier précisément chaque composant, de comprendre son positionnement et de visualiser la séquence de démontage et de remontage. Sans un schéma éclaté, le remplacement d'une pièce peut s'avérer complexe, voire impossible, surtout pour des assemblages complexes comme le système de transmission ou le mécanisme d'embrayage. Les schémas éclatés DORI facilitent la commande des pièces, en fournissant les références exactes, et minimisent les erreurs lors des interventions.

Les Câbles de Commande : Nerfs du Système Opérationnel

Les câbles de commande sont des éléments cruciaux qui transmettent les actions de l'utilisateur aux mécanismes internes de la motobineuse DORI. Leur intégrité est directement liée à la maniabilité et à la sécurité de l'appareil.

Câble d'Embrayage et de Marche Avant DORI

Le câble d'embrayage d'origine DORI est un composant vital pour le fonctionnement de la motobineuse. Il s'agit spécifiquement d'un câble de marche avant qui se monte sur une variété de modèles de motobineuses DORI, y compris les MD50, MD50KR, MD50BR, MD50HR, MD50EBR, et MD50RSR. Sa fonction principale est de permettre à l'opérateur d'engager et de désengager l'embrayage, contrôlant ainsi la transmission de la puissance du moteur aux fraises. Un câble défectueux peut entraîner un dysfonctionnement de l'embrayage, rendant la motobineuse inutilisable ou dangereuse. Le prix de ce câble est généralement de 29,90 €, et sa disponibilité peut varier, nécessitant parfois un délai de livraison de 3 à 5 jours.

Câble de Marche Arrière DORI

Similaire au câble de marche avant, le câble de marche arrière d'origine DORI est essentiel pour la manœuvrabilité de l'appareil. Il se monte également sur plusieurs modèles Dorigny tels que les MD50, MD50 KR, MD50 BR, MD50 HR, MD50 EBR, et MD50 RSR. Sa longueur totale est un critère important lors de son remplacement. Comme le câble d'embrayage, son prix est de 29,90 €, et il est généralement livrable sous 3 à 5 jours en cas de non-disponibilité immédiate. Ces câbles sont conçus pour résister aux contraintes mécaniques et aux intempéries, mais une usure due à l'utilisation prolongée ou des dommages accidentels nécessitent leur remplacement rapide pour maintenir les fonctionnalités complètes de la motobineuse.

Câble de Commande d'Accélérateur DORI

Le câble de commande d'accélérateur est un autre élément fondamental pour le contrôle du régime moteur. Il existe des variantes de ce câble, certaines étant rigides et d'autres souples.

• Commande d'accélérateur à câble rigide : Ce type de commande peut se monter sur de nombreuses applications au-delà des motobineuses DORI, incluant les tondeuses et les scarificateurs. Sa longueur totale est de 1870 mm. Le prix est de 14,90 €, et il est généralement disponible en stock, ce qui facilite son acquisition. La rigidité du câble assure une réponse précise de l'accélérateur, mais il peut être plus sujet à la rupture en cas de flexion excessive ou d'impact.
• Câble de commande d'accélérateur d'origine DORI (souple) : Ce câble souple est spécifiquement conçu pour les motobineuses DORI. Il a une longueur totale de 1455 mm et une longueur de gaine de 1290 mm. Son prix est de 13,50 €, et il est souvent disponible en stock. La souplesse de ce câble offre une plus grande flexibilité d'installation et peut mieux absorber les vibrations.
• Commande accélérateur pour câble souple : Cet accessoire est une commande spécifique conçue pour les câbles souples et se monte sur les motobineuses DORI-DORIGNY, ainsi que sur d'autres applications utilisant des câbles souples. Son prix est de 10,50 € et il est fréquemment en stock. Cette pièce est le levier ou la gâchette actionnée par l'utilisateur pour contrôler le câble d'accélérateur.

La vérification régulière de l'état de ces câbles, incluant l'absence de pincements, de ruptures de brins ou de corrosion, est essentielle pour garantir la sécurité de l'opérateur et le bon fonctionnement de la motobineuse.

Les Courroies : Le Cœur de la Transmission de Puissance

Les courroies jouent un rôle prépondérant dans la transmission de la puissance du moteur aux différentes parties de la motobineuse, notamment aux fraises et aux mécanismes de marche avant et arrière. Elles sont soumises à d'importantes contraintes et leur usure est inévitable avec le temps.

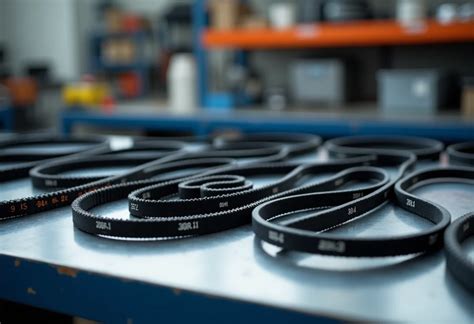

Courroies de Marche Avant DORI

Il existe plusieurs types de courroies de marche avant pour les motobineuses DORI, chacune avec des dimensions spécifiques.

• Courroie marche avant pour motobineuse DORIGNY (1105 mm) : Cette courroie a une longueur extérieure de 1105 mm, une largeur de 13 mm et une épaisseur de 8 mm. Son prix est de 19,90 €, et elle est souvent disponible en stock, ce qui est un avantage pour un remplacement rapide.
• Courroie marche avant pour motobineuse Dorigny (1087 mm) : Une autre courroie de marche avant, celle-ci présente une longueur extérieure de 1087 mm et une largeur de 9,5 mm. Elle correspond à la référence L344. Son prix est de 13,55 €, mais elle peut être non disponible immédiatement, avec un délai de livraison d'environ 5 jours.

Le choix de la bonne courroie est primordial. Utiliser une courroie aux dimensions incorrectes peut entraîner un glissement excessif, une usure prématurée, une perte de puissance, ou même des dommages aux poulies et autres composants du système de transmission.

Courroies de Transmission DORI

Outre les courroies de marche avant, d'autres courroies de transmission sont utilisées pour diverses fonctions au sein de la motobineuse DORI.

• Courroie de transmission Z 31 1/2 : Cette courroie a une longueur de 838 mm, une largeur de 10 mm et une épaisseur de 6 mm. Son prix est de 21,90 €, et elle est généralement livrable sous 3 à 5 jours.
• Courroie Mitsuboshi de transmission Z 38 1/2 : Fabriquée par Mitsuboshi, cette courroie a une longueur de 1013 mm, une largeur de 10 mm et une épaisseur de 6 mm. Elle est proposée à 13,50 € et est fréquemment en stock. Mitsuboshi est un fabricant réputé de courroies, garantissant une certaine qualité.
• Courroie de transmission Z39 : Cette courroie, d'une longueur de 1037 mm, une largeur de 10 mm et une épaisseur de 6 mm, est conçue pour diverses applications et est disponible à 9,90 €. Elle est souvent en stock.

Les courroies doivent être inspectées régulièrement pour détecter des signes d'usure tels que des fissures, des effilochages, des durcissements ou des bavures. Un remplacement préventif peut éviter des pannes inattendues pendant l'utilisation. La tension de la courroie est également un facteur clé ; une courroie trop lâche glissera, tandis qu'une courroie trop tendue exercera une pression excessive sur les roulements, réduisant leur durée de vie.

Levier de Commande et Kit Pignon Inverseur de Marche : Précision et Fonctionnalité

Certaines pièces spécifiques assurent le contrôle direct de la machine et la gestion des sens de déplacement.

Levier de Commande DORI

Le levier de commande d'origine DORI est une pièce essentielle pour l'opérateur, permettant de diriger les fonctions de la motobineuse. Il se monte spécifiquement sur la motobineuse DORI MD50RSR. Bien que la photo puisse être non contractuelle, le prix de ce levier est de 38,90 €, et sa disponibilité est généralement sous 3 à 5 jours. Le levier de commande est le point d'interface entre l'utilisateur et les mécanismes internes de la machine. Un levier endommagé ou cassé peut empêcher l'opération correcte de la motobineuse. Il est conçu pour être ergonomique et résistant aux contraintes répétées de l'utilisation.

Kit Pignon Inverseur de Marche DORI-DORIGNY

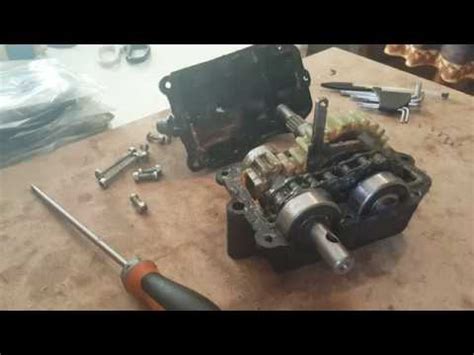

Pour les motobineuses équipées d'une fonction de marche arrière, le kit pignon inverseur de marche d'origine DORI-DORIGNY est un ensemble de composants mécaniques cruciaux. Ce kit comprend une roue dentée de 36 dents avec une poulie d'un diamètre de 48 mm, et un pignon de sortie moteur de 18 dents avec un alésage de 19,2 mm. Ce système complexe permet d'inverser le sens de rotation des fraises, facilitant ainsi les manœuvres dans des espaces restreints ou le dégagement de la motobineuse. Un dysfonctionnement de ce kit peut rendre la marche arrière inopérante, réduisant considérablement la polyvalence de la machine. La précision de l'usinage de ces pignons est vitale pour un fonctionnement fluide et sans à-coups du système d'inverseur.

Stratégies d'Approvisionnement en Pièces Détachées DORI

L'approvisionnement en pièces détachées pour les motobineuses DORI peut se faire via plusieurs canaux. Les revendeurs spécialisés proposent des pièces d'origine DORI, garantissant la compatibilité et la qualité. Les plateformes en ligne offrent également un large éventail de pièces, avec des informations détaillées sur les dimensions et les modèles compatibles. Il est toujours recommandé de se référer aux manuels d'utilisation et aux schémas éclatés spécifiques au modèle de votre motobineuse pour commander les bonnes pièces.

La disponibilité des pièces est un facteur important. Certaines pièces, comme les courroies les plus courantes ou les câbles d'accélérateur souples, sont souvent en stock, permettant un remplacement rapide. D'autres, comme les câbles d'embrayage ou les leviers de commande spécifiques, peuvent nécessiter un délai de livraison de quelques jours. Il est donc judicieux d'anticiper les besoins en pièces de rechange, surtout avant les périodes d'utilisation intensive de la motobineuse.

Entretien Préventif et Diagnostic des Pannes

Un entretien préventif régulier est la clé pour minimiser la nécessité de remplacer fréquemment des pièces. Cela inclut la vérification visuelle des câbles pour détecter l'usure ou les dommages, l'inspection des courroies pour les fissures ou l'effilochage, et le maintien d'une tension adéquate. La lubrification des pièces mobiles, comme les articulations des leviers et les extrémités des câbles, peut également prolonger leur durée de vie.

En cas de panne, une approche systématique de diagnostic est recommandée. Par exemple, si la motobineuse ne s'embraye pas correctement, le problème pourrait venir du câble d'embrayage, d'une courroie détendue, ou d'un problème plus profond dans le mécanisme d'embrayage lui-même. La consultation du schéma éclaté peut aider à isoler la pièce défectueuse. Les symptômes tels que des bruits inhabituels, des vibrations excessives ou une perte de puissance doivent être pris au sérieux et faire l'objet d'une enquête approfondie. Une intervention rapide peut souvent prévenir des dommages plus importants et plus coûteux à l'avenir. La connaissance des particularités des modèles DORI, tels que le MD50RSR, est également utile pour un diagnostic précis, car certaines pièces peuvent être spécifiques à ces variantes.
