Guide Complet pour l'Entretien et le Graissage de l'Arbre d'Entraînement d'une Débroussailleuse Stihl FS 410

L'entretien régulier de votre débroussailleuse, et en particulier d'un modèle performant comme la Stihl FS 410, est une démarche essentielle pour garantir sa longévité, optimiser ses performances et prévenir les pannes inopinées. Votre machine est soumise à rude épreuve : mouvements brusques, chocs et projections. Ces contraintes constantes imposent une vigilance particulière quant à l'état de ses composants, et notamment ceux impliqués dans la transmission de puissance, tels que l'arbre d'entraînement et le renvoi d'angle. Un peu de préparation est nécessaire avant de commencer à travailler avec la débroussailleuse, et un suivi méticuleux après utilisation est tout aussi crucial. Les opérations de maintenance ne se limitent pas au graissage, mais englobent une série de vérifications et de nettoyages qui, combinés, assurent le bon fonctionnement de l'appareil. Ces entretiens sont essentiels pour la longévité de votre matériel.

L'Importance Cruciale du Graissage de l'Arbre d'Entraînement

Au cœur de la transmission de puissance de votre débroussailleuse Stihl FS 410 se trouve l'arbre d'entraînement, une pièce maîtresse qui transmet le mouvement du moteur à l'outil de coupe. Cet arbre opère à des vitesses élevées à l'intérieur d'un tube flexible, ou fourreau, et une lubrification adéquate est primordiale pour minimiser les frictions et la chaleur générée. Si l’arbre d’entraînement ne bénéficie pas d’un bon graissage, le tube devient très chaud. Cette surchauffe n'est pas seulement un symptôme, mais un indicateur direct de l'usure prématurée des composants internes, pouvant mener à des dommages irréversibles et à une perte de performance.

En graissant l’arbre et le fourreau sur toute leur longueur, vous remédiez à ce brûlant problème. Cette opération vise à créer une fine couche protectrice entre l'arbre et le fourreau, réduisant ainsi le frottement, la chaleur et l'usure. Pour ce faire, il est généralement recommandé de démonter l'arbre d'entraînement de son fourreau, d'appliquer une graisse spécifique sur toute sa longueur, puis de le réinsérer avec précaution. La fréquence de cette opération dépendra de l'intensité d'utilisation de votre débroussailleuse. Pour des utilisations régulières et intensives, un graissage périodique, par exemple toutes les 20 à 30 heures de travail, ou au moins une fois par saison, est fortement conseillé. En cas de vibration ressentie dans le tube de flexible, cela peut signifier que le fourreau est endommagé, désaxant ainsi l’arbre d’entraînement. Dans ce cas, au-delà du graissage, un remplacement du fourreau serait nécessaire pour rétablir l'alignement et prévenir d'autres complications mécaniques.

La Lubrification du Renvoi d'Angle : Un Point de Surveillance Essentiel

En plus de l'arbre d'entraînement, le renvoi d'angle est un autre élément mécanique critique qui exige une attention particulière en matière de lubrification. Le renvoi d'angle est un dispositif mécanique soumis à de fortes frictions. Il s'agit du boîtier situé à l'extrémité de l'arbre où l'outil de coupe est fixé. Il contient des pignons qui transmettent le mouvement rotatif de l'arbre d'entraînement à l'outil de coupe, changeant souvent l'axe de rotation. Ces pignons subissent des contraintes importantes, notamment des forces de cisaillement et des chocs lors des opérations de coupe.

Pour assurer la fluidité de leur mouvement et leur résistance à l'usure, il est impératif de lubrifier les pignons internes via la vis latérale prévue à cet effet. Cette vis, souvent de couleur ou de forme distincte, permet d'injecter de la graisse spécifique pour engrenages directement dans le boîtier du renvoi d'angle. L'opération 1 consiste à ajouter cette graisse jusqu'à ce qu'elle affleure ou que la quantité recommandée par le fabricant soit atteinte. L'opération 2 implique de démonter votre outil de coupe, ce qui facilite l'accès à la vis de graissage et permet une inspection visuelle de l'état général du renvoi.

Une lubrification insuffisante ou l'utilisation d'une graisse inadaptée peut entraîner une surchauffe, des bruits parasites provenant du réducteur, qui peuvent signaler des pignons ou des roulements à billes usés. Dans ce cas, ils sont à remplacer aussi bien du côté de l’entraînement que de la sortie. Toutefois, un graissage efficace du réducteur peut suffire à prévenir ces problèmes et à prolonger la durée de vie de cette pièce coûteuse. Soyez particulièrement vigilant sur l'ensemble renvoi-tête qui encaisse tous les coups. Le fait qu'un embrayage usé puisse donner lieu à un réducteur qui tourne par à-coups ou s’arrête pendant l’utilisation souligne l'interdépendance des composants. Si vous avez déjà procédé au changement de cette pièce détachée, il est recommandé de contrôler le pignon et l’arbre d’entraînement car il se peut que ces deux éléments ne soient pas bien alignés, ce qui causerait un fonctionnement irrégulier du réducteur. Si le réducteur se bloque, il est possible que vous ayez oublié d’enlever le mandrin de calage, une erreur simple mais qui peut avoir des conséquences importantes.

Entretien du Système de Carburant et de la Bougie d'Allumage

Un moteur qui ne reçoit pas le bon mélange de carburant ou dont le système d'allumage est défaillant ne pourra pas fonctionner de manière optimale. Le mélange essence-huile est corrosif et peut assécher ou craqueler les conduits. Il est donc crucial de vérifier visuellement l'absence de fuites ou de durites devenues cassantes. Ces durites, soumises à l'agressivité du carburant, peuvent se détériorer avec le temps, causant des prises d'air ou des fuites.

La bougie d'allumage est une pièce d'usure qui doit être remplacée régulièrement. Même avec un entretien régulier, la bougie d’allumage est une pièce d’usure qui doit être remplacée régulièrement. La première étape, si l’étincelle de votre coupe-bordure ne jaillit pas, consiste à remplacer la bougie d’allumage. Pour un diagnostic plus approfondi, démontez la bougie à l'aide d'une clé adaptée. La couleur des électrodes est un excellent indicateur : marron clair signifie une bonne carburation. Si elles sont noires et encrassées, cela peut indiquer un mélange trop riche ou une combustion incomplète. Utilisez une brosse métallique ou du papier de verre fin pour enlever la calamine. Vérifiez l'écartement des électrodes, qui est généralement de 0,7 mm pour la plupart des modèles, mais il est toujours préférable de consulter le manuel de votre Stihl FS 410 pour la spécification exacte. Changez les bougies tous les 2 ans pour assurer une performance constante. La pièce détachée à changer se situe peut-être dans le dispositif d’allumage, qui peut être un rotor endommagé, un module d’allumage défectueux ou une bougie HS. Contrôlez le contact du câble d’allumage, car il se peut que celui-ci ne soit pas correctement serré sur la bougie. Le cas échéant, montez un ressort coudé neuf.

Quant au carburant lui-même, ne gardez jamais de vieux carburant (plus de 2 mois) dans votre machine. L'essence se dégrade avec le temps, perdant ses propriétés volatiles et pouvant laisser des dépôts qui encrassent le carburateur. Videz le réservoir et faites tourner le moteur au ralenti jusqu'au calage complet pour vider le carburateur. Cette précaution est essentielle avant un stockage prolongé. Vérifiez également le mélange de composition essence/huile dont le niveau d’huile est parfois trop important. Dans ce cas, il faut harmoniser la recette, nettoyer la bougie et jeter un œil au filtre à air. Si le moteur ne prend pas ses tours et cale quand vous accélérez, cela pourrait être lié à ce problème.

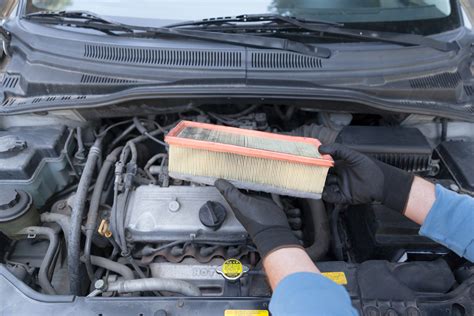

Le Filtre à Air : Le Poumon de Votre Moteur

Le filtre à air joue un rôle fondamental dans la protection du moteur en empêchant les particules de poussière et les débris d'entrer dans la chambre de combustion. Un filtre propre garantit une bonne carburation. Si votre filtre est en mousse, lavez-le à l'eau tiède savonneuse, rincez et laissez sécher avant remontage. Un filtre encrassé restreint l'apport d'air au moteur, ce qui peut entraîner une mauvaise carburation, une perte de puissance et une consommation excessive de carburant. Profitez de l'ouverture du capot pour lubrifier la câblerie de commande, une opportunité d'entretien supplémentaire.

Les filtres à air en papier ou autres matériaux peuvent nécessiter un nettoyage par soufflage ou un remplacement direct selon les recommandations du fabricant. Comme pour la bougie, le filtre à air coûte peu cher mais fait toute la différence sur la carburation : changez-les tous les 2 ans. Un filtre à air obstrué peut aussi contribuer à un moteur qui manque de puissance ou qui surchauffe.

Entretien des Outils de Coupe et Nettoyage Général

L'efficacité de votre débroussailleuse dépend directement de l'état de son outil de coupe. Que ce soit en cas d’usure ou pour une nouvelle application, vous devrez changer le fil de coupe, installer une nouvelle lame ou changer la tête faucheuse de votre débroussailleuse à un moment ou un autre. L’état de l’outil de coupe est primordial pour le bon fonctionnement de votre coupe-bordure, c’est pourquoi vous devez le vérifier régulièrement dans le cadre d’un entretien basique. Pour une tête faucheuse à fil (par exemple, AutoCut, SuperCut), ouvrez la tête faucheuse et vérifiez que les fils sont correctement enroulés, les fils ne doivent pas se croiser. Les fils nylon : Pour conserver sa souplesse et sa résistance, le fil doit être hydraté. Si le fil se casse en continu, cela signifie que son diamètre ne correspond pas à votre machine. Pour les têtes faucheuses avec lames en plastique (PolyCut), vérifiez que la tête faucheuse ne présente pas de fissures. Ces signes d’usure vous permettent de savoir quand l’outil doit être remplacé. Les outils de coupe en métal (par exemple, une lame de coupe-herbe ou une lame de broyeur) doivent être vérifiés au cas où ils auraient besoin d’être affûtés. Lames et disques : Affûtez vos lames à couteaux à la lime plate, et vos disques de scie à la lime ronde. Attention : les disques à pastilles carbure ne s'affûtent pas. D’autre part, en affûtant régulièrement l’outil de coupe, vous lui permettez de maintenir sa forme d’origine.

Le nettoyage sommaire du carter de protection est indispensable après chaque fauche. Utilisez une raclette pour déloger la terre et l'herbe agglomérée, qui peuvent s'accumuler et entraver la rotation de l'outil, voire causer un bourrage. Après avoir terminé vos travaux d’entretien du jardin, nettoyez le carter de protection et l’outil de coupe du coupe-bordure avec un chiffon humide ou une brosse douce. Pour les salissures plus tenaces, vous pouvez utiliser un nettoyant tout usage. Un nettoyage minutieux prévient la corrosion et permet d'identifier plus facilement d'éventuels dommages.

Diagnostic et Résolution des Problèmes Courants

Malgré un entretien diligent, votre débroussailleuse peut rencontrer des problèmes. Après un diagnostic de la panne efficace, vous pouvez alors entreprendre la réparation de votre débroussailleuse. Dépanner votre engin passe évidemment par l’étape du diagnostic. Soyez attentif au moindre symptôme et agissez dès les premiers signes !

• Problèmes de Démarrage et de Puissance :

  • Votre débroussailleuse fonctionne mal, ne coupe pas ou cale en permanence. Vous entendez des bruits étranges, elle ne démarre pas et le moteur tourne au ralenti.
  • Si le moteur manque de puissance, il peut s’agir du carburateur. Cela peut être dû également au starter qui ne s’ouvre pas. Pour remédier à ce problème, réparez l’axe de volet de starter ou changez le carburateur.

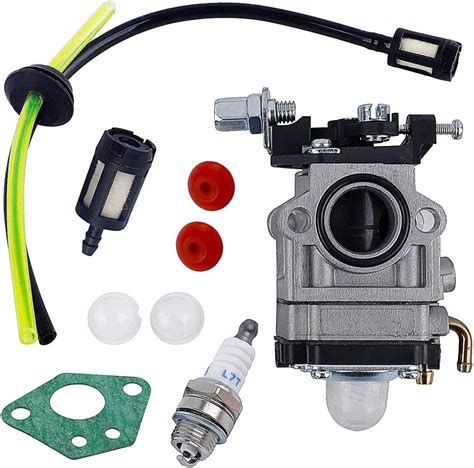

  • Le carburateur peut être à l’origine d’un moteur n’atteignant pas sa pleine puissance. Vous pouvez alors tenter un bon décrassage ou le remplacement de diverses pièces telles que la crépine d’aspiration, le tamis à carburateur, le conduit à carburant, la membrane de pompe ou le rotor. Un contrôle du câble de commande des gaz, du système d’aération du réservoir et du réglage de base du carburateur s’avère également judicieux.
  • Le moteur démarre puis s’arrête, ne prend pas ses tours et cale quand vous accélérez. L'entretien régulier du moteur vous permet d’échapper à de multiples préoccupations. Vérifiez le silencieux, le tamis pare-étincelles, le filtre à air et le conduit à carburant. En premier lieu, vérifiez si votre machine n’est pas victime d’un bourrage d’herbe au niveau de sa tête ou de son pot d’échappement, auquel cas un désencombrement s’avère nécessaire.

• Ralenti Instable ou Calage :

  • Si le moteur cale au ralenti ou si votre débroussailleuse s’étouffe quand vous accélérez, cela indique que les vis de réglage de régime de ralenti ne sont pas ajustées correctement.
  • Le carburateur demande éventuellement à être récuré et le système d’aération du réservoir à être changé. Le conduit à carburant peut à son tour présenter une fuite, auquel cas, vous devrez le remplacer.
  • Les bagues d’étanchéité du moteur peuvent également être en cause, car elles sont usées et ne jouent plus leur rôle. Toujours dans un manque d’étanchéité, vérifiez du côté du carter de vilebrequin et changez-le si nécessaire.
  • Le mélange carburé trop riche a tendance à inonder le moteur, tout comme une machine tournant au ralenti. Ce dernier se noie également lors d’un carburateur qui déborde. Cet incident provient du pointeau d’admission usé, du levier de réglage coincé ou de la membrane de réglage défectueuse.

• Problèmes de Démarrage (Lanceur) :

  • Le câble de lanceur est cassé : dans votre élan, vous l’avez tiré trop brutalement ou en biais.
  • Il ne s’embobine plus : le ressort de rappel présente un encrassement, une tension insuffisante ou une défaillance.
  • Si le câble est trop fortement tendu, il ne se déroule pas sur une longueur suffisante.
  • Si le câble se déroule beaucoup trop et sans résistance aucune : les cliquets ou leurs tourillons sont à changer ; l’agrafe à ressort est défectueuse ou montée dans le mauvais sens ; la roue du lanceur est à remplacer.

• Surchauffe Moteur :

  • Le moteur a surchauffé ! Le cylindre ne refroidit pas assez, les passages d’air de refroidissement et les ailettes sont obstrués, l’admission d’air du dispositif de lancement est encrassée. Un nettoyage vigoureux de l’ensemble de ces éléments devrait suffire à revigorer votre engin de motoculture.

• Vibrations et Bruits Étranges :

  • Si les bruits parasites proviennent du réducteur, il s’agit éventuellement du pignon ou des roulements à billes usés. Dans ce cas, ils sont à remplacer aussi bien du côté de l’entraînement que de la sortie. Toutefois, un graissage efficace du réducteur peut suffire.
  • La cause pourrait provenir des anneaux ou des ressorts de traction des masselottes endommagés ou étirés, qui nécessiteront d'être remplacés. Vérifiez également l’embrayage ou le carburateur et ses faisceaux. Il sera éventuellement nécessaire de changer un de ces éléments. Un embrayage usé peut donner lieu à un réducteur qui tourne par à-coups ou s’arrête pendant l’utilisation.
  • Plusieurs pièces détachées de votre coupe-herbe peuvent nécessiter un remplacement comme les ressorts de traction de l’outil de coupe, les billes du tambour d’embrayage voire l’embrayage lui-même. Toutefois, il se peut que les vis de ce dernier soient simplement desserrées. Ajustez-les et profitez-en pour contrôler les taraudages du rotor.

Stockage et Précautions Générales

Après utilisation, le nettoyage et un stockage correct de votre débroussailleuse sont essentiels. Entreposez votre débroussailleuse dans un endroit sec, à l'abri de la lumière. Cela protège les composants en plastique et en caoutchouc de la dégradation causée par les UV et l'humidité. N'oubliez pas que votre coupe-bordure fonctionne avec des têtes faucheuses qui peuvent être remplacées rapidement et facilement selon les besoins. L’entretien de vos outils de jardin vous permet de réaliser des économies en prolongeant leur durée de vie. En privilégiant le remplacement des pièces détachées à l’achat d’un nouvel appareil, vous protégez l’environnement.

Il est impératif d'effectuer les tâches de maintenance uniquement en suivant les conseils et les descriptions figurant dans votre mode d’emploi spécifique à la Stihl FS 410. Chaque modèle peut avoir des particularités qui nécessitent une approche légèrement différente.
