Le scarificateur WOLF LW 93 est un outil indispensable pour maintenir la beauté et la vitalité de votre pelouse. Cette opération d'entretien, appelée scarification, permet d'éliminer efficacement la couche de feutre et de mousse qui peut étouffer le gazon, favorisant ainsi une meilleure pénétration de l'eau, des nutriments et de l'air. Comprendre le montage, la vue éclatée et le fonctionnement de cet appareil est crucial pour une utilisation sûre et optimale.
Principes Fondamentaux de la Scarification

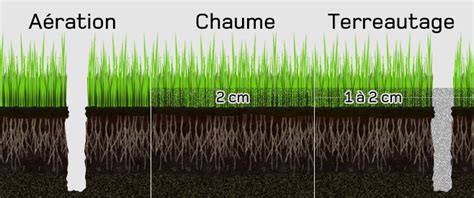

La scarification est une opération d'entretien importante pour préserver la beauté de la pelouse. Elle permet une élimination rapide et simple de la couche de feutre et de mousse qui étouffe la pelouse. Pour être efficace, la scarification doit avoir lieu sur une pelouse sèche, après la tonte et le ramassage de l'herbe. Cette opération est idéalement réalisée en période de régénération du gazon, généralement entre avril et septembre. Il est impératif de ne scarifier que des pelouses sèches pour garantir l'efficacité et la sécurité. Avant de commencer, il est recommandé de tondre et de ramasser l'herbe préalablement pour faciliter le passage de l'appareil et optimiser le résultat.
Précautions Essentielles avant Utilisation
La sécurité est primordiale lors de l'utilisation d'un scarificateur électrique. Plusieurs mesures doivent être scrupuleusement respectées pour éviter tout accident.
- Lecture attentive de la notice : Avant toute utilisation, il est impératif de lire et d'observer rigoureusement les instructions de la notice.
- Risque de blessure par les couteaux en rotation : Les couteaux du scarificateur sont dangereux. Il est essentiel de toujours arrêter le moteur et de débrancher le câble d'alimentation avant de procéder à toute opération de maintenance ou de réparation.
- Protection contre les projections : Il existe un risque de projection d'objets. Pour cette raison, il est crucial de tenir les tiers à l'écart de la zone dangereuse, y compris les personnes (essentiellement les enfants) et les animaux.
- Risque d'électrocution : Maintenir le câble d'alimentation éloigné des couteaux en rotation est une règle de sécurité fondamentale. En cas de coupure du câble, il faut le débrancher immédiatement de la prise de courant. Ne pas utiliser un câble en mauvais état et ne jamais réparer avec du ruban adhésif isolant ; faire revulcaniser le câble si nécessaire.
- Équipement de protection individuelle : Ne portez jamais de vêtements amples durant la scarification. Équipez-vous de chaussures fermées, solides et antidérapantes.
- Environnement de travail : Dégagez la pelouse des pierres, bois, ferrailles, fils, os, plastiques, branches et autres débris. Supprimez également les branches basses pouvant blesser les yeux. Ne scarifiez pas trop près de fossés, sur des pentes trop abruptes, sur des terrains meubles ou comportant des risques de renversement.
- Restrictions d'âge et d'état : Les adolescents de moins de 16 ans, ainsi que les personnes non familières avec le scarificateur, ne doivent pas utiliser la machine. N'utilisez pas la machine si vous êtes fatigué ou malade, ou si vous avez consommé des boissons alcoolisées ou pris des médicaments.
- Surveillance : Ne laissez jamais le moteur tourner sans surveillance.
- Distance de sécurité : Respectez toujours la distance de sécurité normale donnée par les longerons du guidon. Lors de la scarification sur des pentes, il convient d'être particulièrement prudent et de changer de direction avec beaucoup de précaution.
- Transport : Si la machine doit être soulevée ou transportée, arrêtez le moteur et attendez l'arrêt complet des couteaux.
- Modifications non autorisées : Outils WOLF ne prend aucune responsabilité en cas d'utilisation non conforme à la notice d'instructions et à la réglementation en vigueur. Ne devez effectuer de modifications sur vos scarificateurs sans accord préalable de la part des Outils WOLF. Toute modification non accordée par Outils WOLF rendra l'appareil non conforme aux normes de sécurité.
Caractéristiques Techniques et Identification
Le numéro d'identification de votre scarificateur se trouve sur la plaque signalétique apposée sur l'appareil. Dans un souci constant d'amélioration de ses produits, Outils WOLF se réserve le droit de modifier sans préavis les spécifications des modèles représentés. Votre scarificateur peut donc présenter des différences par rapport à la présente notice.
Montage du Scarificateur WOLF LW 93
Le montage du scarificateur est une étape clé avant sa première utilisation. Il est important de suivre les instructions pour assembler correctement les différentes parties, notamment le guidon et le dispositif de relevage.
Montage du Guidon (Fig. 2 et 3)
Le montage du guidon est une étape fondamentale pour garantir la maniabilité et le contrôle de l'appareil.
- Partie inférieure du guidon : Engagez la partie inférieure (A) du guidon et assemblez-la avec les vis (B) (fig. 2). Assurez-vous que les vis sont bien serrées pour une fixation stable.
- Partie supérieure du guidon : Présentez la partie supérieure (C) du guidon et assemblez-la avec les vis (D) et les écrous (F) (fig. 3). Il est essentiel que ces fixations soient robustes, car elles supportent la commande de l'appareil.
- Fixation des câbles : Clipsez les attaches de câble (J) et l'anneau fixe-câble (P) sur le guidon (fig. 4). Ces éléments sont cruciaux pour maintenir le câble d'alimentation en place et éviter qu'il n'entre en contact avec les couteaux en rotation.
Montage du Dispositif de Hauteur (Relevage) (Fig. 5 et 6)
Le dispositif de relevage permet d'ajuster la profondeur de travail du scarificateur, ce qui est essentiel pour s'adapter aux différentes conditions de pelouse.
- Mise en place de la commande de relevage : Mettez en place et assemblez la commande de relevage (K, L) avec les vis (I) (fig. 5). Cette commande doit être solidement fixée pour un réglage précis.
- Connexion de la tige de traction : Reliez la tige de traction (K) et assemblez-la avec la vis (M), la rondelle (N) et l'écrou à oreilles (O) (fig. 6). Cette connexion assure le bon fonctionnement du mécanisme de réglage de la profondeur.
Connexion du Câble d'Alimentation
La connexion électrique doit être effectuée avec le plus grand soin pour des raisons de sécurité et de performance.
- Vérification du prolongateur : La prise mobile montée sur le prolongateur ne doit pas être plus légère que celle prescrite pour le scarificateur (230 V - 10/16 A) et doit être protégée contre les projections d'eau. Utilisez un prolongateur dont la longueur est adaptée à votre terrain. N'utilisez pas de prolongateurs en série.
- Recommandation Outils WOLF : Nous vous recommandons l'utilisation du câble surmoulé spécial jardin Outils WOLF, disponible en 25 m et 50 m (options : réf. 625-25 et 625-50).
- État du câble : Vérifiez régulièrement le bon état du câble souple d'alimentation.
- Déroulement du câble : Déroulez entièrement le câble et disposez-le en boucles sur le sol.
- Guidage du câble : Cet anneau guide le câble du bon côté du scarificateur à chaque changement de direction. Formez une boucle avec le câble et engagez-le dans l'anneau fixe-câble. Le moteur chaufferait et risquerait des avaries graves en cas de surchauffe due à un câble mal déroulé ou inadapté.
Mise en Marche et Réglage de la Profondeur de Travail
Une fois le scarificateur assemblé et le câble connecté, il est temps de le mettre en marche et d'ajuster la profondeur de travail.
Mise en Marche (Fig. 7)
- Positionnement : Placez-vous derrière le guidon, en position de travail. Ne mettez en marche l'appareil que lorsque vos jambes se trouvent à une distance raisonnable de l'outil de coupe.
- Activation : Appuyez sur le bouton de sécurité (1) et maintenez-le enfoncé.
- Démarrage : Appliquez le levier de commande du contacteur "marche/arrêt" contre le guidon (2) et relâchez le bouton de sécurité.Votre scarificateur est équipé d'un moteur-frein électromagnétique, ce qui permet un arrêt rapide et sécurisé.
Réglage de la Profondeur de Travail (Fig. 8)
Le réglage de la profondeur est crucial pour une scarification efficace et pour éviter d'endommager la pelouse ou l'appareil.
- Arrêt du moteur : Réglez toujours la profondeur de travail moteur coupé et outil arrêté.
- Nature du terrain : La profondeur de travail doit être réglée en fonction de la nature du terrain à scarifier.
- Mécanisme de réglage :
- Tirez le levier de relevage vers l'avant en position «travail».
- Tournez le manchon (2) pour régler l'appareil à la profondeur de travail souhaitée (+).
- Démarrage et ajustement fin : Mettez le moteur en marche. Abaissez lentement le levier de relevage. Poussez lentement le scarificateur vers l'avant. Au premier bruit d'impacts ou en cas de blocage du moteur, arrêtez immédiatement le moteur et relevez la profondeur de travail en tournant le manchon de 1 à 2 tours dans le sens «→» (1 tour de manchon correspond à une variation de 1,5 mm de la profondeur de travail).
Utilisation et Manœuvres
L'utilisation correcte du scarificateur est essentielle pour obtenir un résultat uniforme et préserver l'appareil.
- Guidage du câble : Maintenez le câble toujours du côté déjà scarifié et éloigné des couteaux en rotation.
- Passages parallèles : Progressez par des passages parallèles en chevauchant légèrement la bande de passage précédente.
- Surcharge du moteur : Ne surchargez jamais le moteur. Si le moteur se bloque, la position de travail est trop profonde, il faut choisir une position plus haute. Si l'appareil est surchargé, scarifiez plus lentement.
POURQUOI ET COMMENT SCARIFIER ET FERTILISER LA PELOUSE
Entretien et Maintenance
Un entretien régulier prolonge la durée de vie de votre scarificateur et assure son bon fonctionnement.
Nettoyage
- Méthode de nettoyage : Nettoyez le scarificateur à l'aide d'une brosse ou d'un grattoir.
- Prohibition du jet d'eau : Votre scarificateur est un appareil électrique : ne le nettoyez jamais au jet d'eau !

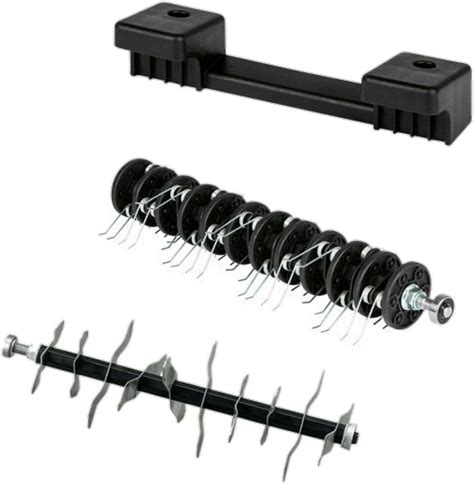

Remplacement des Couteaux
- Usure normale : Les couteaux de votre scarificateur sont des pièces d'usure normale. Ils doivent être remplacés régulièrement.
- Profondeur de travail insuffisante : Si la profondeur de travail est insuffisante, cela peut indiquer que les couteaux sont usés. Dans ce cas, choisissez une position plus profonde, mais envisagez surtout leur remplacement. En cas de couteaux endommagés au contact d'objets durs, faites remplacer les pièces abîmées et exigez des pièces d'origine Outils WOLF.
Vérification Générale
- Vérification des fixations : Vérifiez régulièrement le bon serrage des vis et écrous apparents.
- Déchets d'équipements électriques et électroniques (DEEE) : Les ménages ont leur rôle dans la réutilisation, le recyclage et les autres formes de valorisation des déchets d'équipements électriques et Électroniques (DEEE).
Dépannage des Problèmes Courants
Certains problèmes peuvent survenir lors de l'utilisation du scarificateur. Voici un guide pour les identifier et y remédier.
Panne : Bruits anormaux - cliquetis - vibrations
- Causes possibles à examiner : Des boulons sont desserrés.
- Remède : Resserrez les vis et les boulons.
- Causes possibles à examiner : Couteaux endommagés au contact d'objets durs.
- Remède : Faites remplacer les pièces abîmées. Exigez des pièces d'origine Outils WOLF.
Panne : Le moteur ne tourne pas
- Causes possibles à examiner : Le courant n'arrive pas au moteur.
- Remède : Vérifier le câble et le fusible.
- Causes possibles à examiner : Le câble a été sectionné entièrement ou partiellement par un couteau.
- Remède : Attention ! Ne touchez pas au câble avant de l'avoir débranché de la prise de courant. Faites revulcaniser votre câble. Ne réparez pas avec du ruban adhésif isolant.
Panne : Le moteur se bloque
- Causes possibles à examiner : La position de travail est trop profonde.
- Remède : Choisissez une position plus haute.
- Causes possibles à examiner : L'appareil est surchargé.
- Remède : Scarifiez plus lentement.
Panne : Profondeur de travail insuffisante
- Causes possibles à examiner : Les couteaux sont usés.
- Remède : Choisissez une position plus profonde.
Garantie et Service Après-Vente
Outils WOLF met un point d'honneur à la qualité de ses produits.
- Garantie contractuelle : Dans le cadre d'un usage non professionnel, Outils WOLF offre, en sus des garanties légales notamment celle concernant les défauts et les vices cachés (Art. 1641 du Code Civil), une garantie contractuelle pour tout défaut de matière et de fabrication selon les modalités précisées ci-dessous.
- Conditions de garantie : L'attention de l'utilisateur est attirée sur les recommandations essentielles contenues dans la notice d'instructions fournie avec chaque appareil, qu'il est absolument indispensable d'observer et de respecter pour obtenir un bon fonctionnement de l'appareil et bénéficier de la garantie contractuelle de 2 ans.
- Conformité d'utilisation : L'entretien et l'utilisation de l'appareil doivent être conformes aux prescriptions de la notice d'instructions.
- Exclusions de garantie : La garantie contractuelle de 2 ans couvre toutes les pièces contre tout vice de fabrication ou défaut de matière, à l'exception de l'usure normale des pièces, à savoir : Batteries, joints et membranes, lames et pièces d'accouplement, câbles et gaînes, bandages des roues, etc. Tout démontage, modification ou adjonction de pièces «non d'origine» annule tout droit à l'ensemble de la garantie.
- Procédure de garantie :
- Lors de l'achat, faire remplir (date d'achat, cachet et signature du revendeur) la carte de garantie qui se trouve dans la notice.
- Retourner la carte de garantie dûment complétée au Service Garantie Outils WOLF sous 8 jours francs.
- Garder précieusement le talon et un justificatif d'achat.
Pour toute question ou besoin de pièces détachées, il est recommandé de se référer au service après-vente d'Outils WOLF S.A.S. afin d'obtenir des pièces d'origine et des conseils professionnels.
