Les transistors à effet de champ à métal-oxyde-semiconducteur (MOSFET) sont des composants fondamentaux de l'électronique moderne, essentiels dans une multitude d'applications, des alimentations à découpage à grande vitesse pour ordinateurs et véhicules électriques aux systèmes de contrôle complexes pour machines industrielles. Leur efficacité et leurs performances ont un impact direct sur la fiabilité et la fonctionnalité des circuits dans lesquels ils sont intégrés. Dans le contexte de l'impression 3D, les MOSFETs jouent un rôle crucial, notamment pour le contrôle du lit chauffant, une composante souvent sujette à des problèmes de température.
Comme tout composant électronique gérant une puissance significative, les MOSFETs génèrent de la chaleur. Le contrôle de cette surchauffe n'est pas un simple aspect de la conception ; il tend à être la limite maximale de performance du dispositif en ce qui concerne la stabilité des opérations et la longévité. Ne pas appliquer de bonnes solutions de refroidissement à un MOSFET est aussi grave que de construire une structure et d'ignorer les fondations, ce qui entraînera finalement une instabilité intense et une diminution des performances.
Cet article vise à analyser les principales causes de l'échauffement d'un MOSFET, les conséquences néfastes d'un refroidissement insuffisant, les méthodes de refroidissement qui peuvent être employées, et la manière dont une régulation thermique optimale améliore la fiabilité et la longévité, avec un accent particulier sur leur utilisation dans les lits chauffants d'imprimantes 3D.
Pourquoi les MOSFETs chauffent-ils ? Les origines de la production de chaleur
Pour comprendre la production de chaleur dans un MOSFET, nous devons explorer son fonctionnement dans un circuit, notamment dans les applications de commutation, où il bascule entre des états conducteurs (marche) et non conducteurs (arrêt) à un rythme rapide. Idéalement, un commutateur ne devrait pas dissiper d'énergie ; cependant, dans la pratique, tous les MOSFETs du monde réel ont tendance à avoir des caractéristiques qui entraînent une certaine perte d'énergie, qui se traduit par une perte de puissance sous forme de chaleur.
Deux facteurs principaux sont responsables des pertes de puissance dans un MOSFET : les pertes de conduction et les pertes de commutation.
Les pertes par conduction se produisent lorsque le MOSFET est alimenté et permet au courant de passer du drain à la source. Le MOSFET comporte une résistance entre le drain et la source, appelée RDS(on), dont la valeur augmente également avec le courant. Bien qu'à l'état amélioré, les MOSFETs ne sont pas dépourvus de pertes résistives. La perte de puissance due à la conduction est estimée à l'aide de la relation suivante : Pconduction = ID(RMS)2 × RDS(on), où ID(RMS) est le courant de drain efficace. Cette perte est présente tant que le dispositif est à l'état passant. Comme dans le cas de RDS(on), la valeur de RDS(on) a tendance à augmenter avec la température, ce qui crée une boucle de rétroaction difficile où l'augmentation de la température se traduit par une augmentation de la résistance, ce qui entraîne une nouvelle production de chaleur.
Les pertes lors de la commutation ont lieu dans les courts intervalles où le MOSFET est en train de s'allumer et de s'éteindre. Pendant ces transitions, la tension aux bornes du MOSFET, VDS, et le courant qui le traverse, ID, ne sont pas nuls simultanément. La perte de commutation est proportionnelle à la fréquence de commutation, aux temps de montée et de descente de la tension et du courant, et à l'énergie consommée pendant la commutation par cycle. Dans l'électronique de puissance moderne, la nécessité de concevoir des circuits plus petits et plus efficaces conduit à une augmentation de la fréquence de commutation. Ce faisant, d'autres fonctions critiques d'un système sont compromises. Les pertes liées à l'entraînement de la grille sont les pertes associées à la charge et à la décharge de la capacité de la grille du MOSFET. Bien que ces pertes soient inférieures aux pertes de conduction et de commutation dans la plupart des applications, elles contribuent néanmoins à la chaleur globale générée.
Les applications qui commutent des courants importants à des fréquences élevées sont considérées comme des applications à haute puissance. Elles déplacent la barrière thermique vers le bas sur le MOSFET. La chaleur associée aux paramètres opérationnels d'un système électrique dépend de l'énergie électrique consommée. Il convient de noter qu'à mesure que la taille de la matrice de silicium du MOSFET augmente, les besoins en dissipation thermique augmentent proportionnellement.
Un échauffement à faible courant peut également être problématique. Le principe du problème du circuit est de laisser le MOSFET fonctionner dans l'état de fonctionnement linéaire, plutôt que dans la situation de commutation. C'est également une cause de la chaleur du MOSFET. Si la commutation N-MOS, la tension de fonctionnement de niveau G est supérieure à l'alimentation de commutation de quelques V, afin d'être complètement allumée et éteinte, P-MOS est l'inverse. Si le MOSFET n'est pas complètement activé, la perte est trop importante, ce qui entraîne une dissipation de la puissance de sortie. L'impédance caractéristique CC du circuit équivalent est plus grande, la perte est étendue, donc U * I est également étendu, et l'épuisement représente la chaleur. C'est également le circuit de contrôle de programme de conception incorrect le plus évité.
Une fréquence de commutation trop élevée, due à la recherche d'un volume parfait, peut également entraîner une consommation accrue du MOSFET et donc une augmentation de la chaleur. Il est également essentiel de concevoir un programme de conception d'exclusion de chaleur suffisant, surtout lorsque le courant est trop élevé. La valeur de courant de tolérance MOSFET doit généralement maintenir une bonne exclusion de chaleur. Par conséquent, si le courant de drain (ID) est inférieur au courant plus élevé, il est également susceptible de chauffer plus sérieusement, et un dissipateur thermique suffisant est nécessaire.
Enfin, une sélection incorrecte du modèle MOSFET, une puissance de sortie inadéquate ou une résistance MOSFET non prise en compte peuvent entraîner une expansion de l'impédance caractéristique de commutation. L'échauffement à petit courant MOSFET est plus sérieux dans ces cas, ce qui souligne l'importance d'une sélection rigoureuse du composant.
Transistor MOSFET Principe de fonctionnement (Animations). Détails des commutations (effet Miller).
Le coût de la surchauffe : Dégradation des performances et risques potentiels
Le fonctionnement d'un MOSFET à une température non contrôlée, en raison d'un manque de refroidissement, présente plusieurs inconvénients, notamment en ce qui concerne ses performances, sa fiabilité et d'autres problèmes externes au système, tels que les pannes, l'augmentation des temps de rétablissement et les coûts de maintenance.
Efficacité de conversion réduite : Il est évident qu'une augmentation de la chaleur entraîne une escalade des valeurs RDS(on) du MOSFET. En termes plus simples, les pertes par conduction s'aggravent car la quantité d'énergie dissipée sous forme de chaleur est supérieure à la quantité d'énergie fournie à la charge. Il en résulte une diminution de l'efficacité des circuits de conversion de puissance. Dans les étages de puissance qui ne sont pas aussi efficaces, la puissance fournie est proportionnellement supérieure à l'énergie générée, ce qui contribue à la surchauffe du système et à l'augmentation des coûts d'exploitation.
Impact sur la stabilité du système : Les températures de fonctionnement élevées peuvent entraîner une dérive des caractéristiques électriques d'un MOSFET, telles que la tension de seuil et la transconductance. Dans les circuits de commande sensibles ou les étages de puissance, cette dérive peut entraîner un comportement imprévisible, des problèmes de synchronisation, une augmentation du bruit du signal et, en fin de compte, une instabilité du système ou une panne complète. La surchauffe est une cause fréquente de pannes ou d'arrêts inattendus dans les appareils électroniques.
Durée de vie réduite des composants : La température a un impact très important sur la dégradation des semi-conducteurs. L'augmentation de la température des jonctions diminue également la durée de vie d'un MOSFET. Différents mécanismes de défaillance, notamment l'électromigration, la détérioration du réseau cristallin du silicium et la dégradation des matériaux d'emballage, peuvent tous se produire beaucoup plus rapidement en raison de l'augmentation de la chaleur. Maintenir un MOSFET à sa température de jonction nominale maximale peut réduire considérablement sa durée de vie par rapport à un fonctionnement à une température beaucoup plus basse.
Dommages matériels potentiels : Dans les scénarios extrêmes où l'emballement thermique se produit ou les limites fixées pour les températures sont largement dépassées, le MOSFET risque de subir des dommages irréversibles. Des composants tels que les fils de connexion peuvent fondre, la matrice de silicium peut se fissurer ou l'emballage peut être endommagé, ce qui entraîne une perte de fonctionnalité du composant et peut également endommager d'autres parties du circuit.
Dépasser la température de jonction nominale pendant de longues périodes n'est pas envisageable pour la fiabilité à long terme des systèmes basés sur des dispositifs à semi-conducteurs. Une stratégie bien définie de gestion de la chaleur est essentielle pour obtenir les résultats souhaités et garantir la durabilité.
Aperçu des solutions de refroidissement des MOSFET
Pour minimiser les effets néfastes de la chaleur sur la jonction sensible d'un MOSFET, la chaleur doit être évacuée du composant. Cet objectif peut être atteint de différentes manières, dont la plupart sont mises en œuvre en combinaison avec d'autres, et chacune a ses avantages et ses inconvénients.
Refroidissement passif : Dissipateurs de chaleur

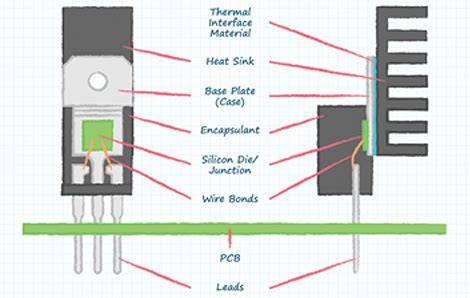

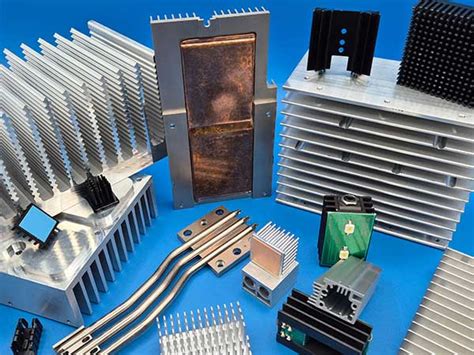

Les MOSFETs sont le plus souvent refroidis passivement à l'aide d'un dissipateur thermique. Un dissipateur est un conducteur thermique, souvent en aluminium ou en cuivre, qui présente une grande surface par rapport à son volume. L'objectif principal d'un dissipateur est d'absorber l'énergie thermique du MOSFET et de la libérer dans un milieu mal aligné (l'air en général).
L'efficacité d'un dissipateur est une fonction composée de plusieurs attributs : le matériau dont il est fait (le cuivre est meilleur que l'aluminium, mais il est plus lourd et plus cher), les dimensions du dissipateur - en particulier sa forme et son rapport hauteur/largeur (plus de surface et d'ailettes améliorent la dissipation), la résistivité thermique entre le boîtier du MOSFET et le dissipateur, la circulation de l'air autour du dissipateur et, enfin, la température de l'environnement.
En fonction de sa construction, un dissipateur passif peut dépendre de la convection naturelle et du rayonnement pour le refroidissement. Néanmoins, cela fonctionne pour certaines applications de faible puissance ou pour des zones situées sous la barrière thermique et où l'air peut circuler. Toutefois, en cas de stagnation ou lorsque la dissipation de puissance devient imminente, la stagnation conduit à des rendements décroissants.
Refroidissement actif : Refroidissement assisté par ventilateur
Dans les cas où la convection naturelle ne fonctionne pas, des techniques de refroidissement actif par air forcé, les ventilateurs de refroidissement étant les plus courants, sont appliquées. L'ajout d'un ventilateur de refroidissement pour souffler de l'air sur un dissipateur thermique augmente le taux de transfert de chaleur par convection. L'augmentation du flux d'air amène de l'air plus froid en contact avec les ailettes du dissipateur et évacue l'air chaud. La résistance thermique entre le dissipateur et l'air ambiant est considérablement réduite, de sorte que le dissipateur, associé au MOSFET, peut fonctionner dans des limites de température acceptables.
L'efficacité du refroidissement assisté par ventilateur dépend de la puissance volumétrique et de la pression du ventilateur, de la conception des ailettes du dissipateur thermique pour maximiser le contact avec le flux d'air, et de la configuration générale du système pour assurer une entrée et une sortie d'air correctes. De nombreux blocs d'alimentation d'ordinateurs et contrôleurs électroniques industriels reposent sur cette technologie.
Parmi les autres méthodes de refroidissement, on peut citer le refroidissement par liquide, qui utilise un liquide de refroidissement pour circuler à travers une plaque froide fixée au MOSFET, déplaçant la chaleur vers un radiateur situé dans une autre partie du système. Ce type de refroidissement est typique des applications à très haute puissance ou de celles qui nécessitent un niveau de bruit minimal.
Le refroidissement en pratique : Considérations sur le refroidissement des MOSFET dans différents scénarios
Les restrictions de puissance, les facteurs environnementaux et les limites de conception d'un système ont un effet marqué sur son application, qui à son tour a un impact sur la stratégie de refroidissement des MOSFETs utilisés.
Matériel PC
La carte mère d'un PC contient plusieurs éléments clés, tels que le GPU, la RAM et le CPU, qui ont tous leur propre alimentation électrique. Les modules de régulation de tension (VRM) de la carte mère utilisent des MOSFETs comme semi-conducteurs. Lors de tâches exigeantes telles que les jeux ou l'informatique lourde, ces MOSFETs sont susceptibles d'être soumis à une charge de courant intense. Bien que les fabricants de cartes mères installent des dissipateurs passifs du côté du VRM, les versions bon marché des cartes mères n'offrent pas une efficacité impressionnante en raison de la mauvaise circulation de l'air dans le boîtier. La plupart des PC avancés ajouteront de petits ventilateurs au-dessus des dissipateurs de chaleur du VRM ou remplaceront le refroidissement liquide personnalisé par le système de refroidissement du VRM du PC. Comme les GPU de station de travail, les cartes graphiques avancées disposent de puissants systèmes de refroidissement qui, parfois, intègrent des dissipateurs et des plaques froides sur les MOSFETs de puissance contrôlant la charge afin de fournir une horloge de pointe optimale sans atteindre les températures d'étranglement.
Électronique de puissance
Pour les applications à forte puissance telles que les alimentations industrielles, les entraînements de moteur et les onduleurs, la commutation de courants et de tensions importants par des MOSFETs est effectuée, ce qui entraîne souvent un échauffement considérable. Dans ce cas, la gestion thermique est un gage d'efficacité et de fiabilité dans des environnements opérationnels difficiles et exigeants. Les ingénieurs procèdent à une analyse thermique approfondie en estimant la dissipation de puissance dans les pires scénarios et en choisissant les dimensions du dissipateur thermique, généralement avec un refroidissement par air forcé au moyen de puissants ventilateurs.
Les données de fiabilité de la norme Telcordia SR-332 (Reliability Predictions Procedure for Electronic Equipment) prétendent renforcer la croyance selon laquelle le taux de défaillance des composants semi-conducteurs tels que les MOSFETs a une dépendance exponentielle par rapport à la température de jonction. La température de jonction d'un dispositif en silicium typique de 105°C prévoit un taux de défaillance de plusieurs ordres de grandeur supérieur à 55°C, tandis qu'une température plus modérée de 55°C fait passer la condition par défaut à 55°C. Cela met en évidence l'impact du refroidissement sur le maintien de la fiabilité du système sur des périodes prolongées dans l'électronique de puissance. Il comprend la conception du MOSFET, le dissipateur thermique et le circuit imprimé sur lequel le MOSFET est situé, qui s'interface avec l'enceinte de circulation d'air du système.
Autres applications : L'impression 3D et le problème du lit chauffant
Outre les PC et les alimentations à grande échelle, les MOSFETs trouvent des applications dans l'éclairage LED périphérique, l'électronique grand public, l'impression 3D, l'électronique automobile et de nombreux autres dispositifs. Dans ce cas, la contrainte de conception dominante est généralement l'espace, en plus du coût et de la durabilité dans des conditions environnementales difficiles telles que les vibrations, la poussière et les températures extrêmes. Pour les MOSFETs à faible puissance avec une technologie d'interconnexion à haute densité, le transfert de chaleur peut d'abord dépendre de circuits imprimés recouverts de cuivre et de petits dissipateurs thermiques collés.
Cependant, ces méthodes passives ne permettent souvent pas de faire face à des niveaux de puissance plus élevés ou à des restrictions de flux d'air dans des boîtiers compacts ou étanches. C'est là que les MOSFETs externes, souvent équipés d'un dissipateur thermique et d'un ventilateur, deviennent indispensables pour des composants comme le lit chauffant d'une imprimante 3D.
Un utilisateur rencontrant des problèmes avec un lit chauffant de machine 3D/CNC a souligné des dysfonctionnements, notamment l'absence de tension vers le lit chauffant et le hotend ne chauffant pas, malgré l'utilisation d'un MOSFET MKS externe et d'un relais pour des raisons de sécurité. Il a été suggéré que le MOSFET MKS aurait pu être endommagé à l'arrivée. Des vérifications ont montré que les entrées de puissance recevaient bien 12V, mais les sorties vers le lit chauffant n'affichaient que 1V puis des valeurs décroissantes jusqu'à 0V. Ceci est un symptôme clair d'une défaillance du MOSFET ou d'un problème de câblage. L'inspection des câbles a révélé un câble de la cartouche chauffante avec du plastique fondu et une zone brûlée, ce qui a été réparé.
Il est crucial de vérifier la résistance de la cartouche de chauffage. Des vis mal serrées sur les bornes ne sont pas un problème mécanique, mais une mauvaise connexion électrique peut entraîner une surchauffe et des performances médiocres. Si le LED D10 de la RAMPS s'allume, la carte est probablement fonctionnelle, mais les composants électroniques peuvent toujours mourir. Les endstops et les thermistances ne sont pas pris en compte dans le diagnostic des problèmes de chauffage.
Un MOSFET P-canal utilisé pour alimenter un montage consommant 2.5A, piloté par une tension de grille de 15V, a tendance à chauffer considérablement. Pour un MOSFET avec une RDS(on) de 64 milliohms et un courant de 2.5 ampères, l'échauffement est d'environ 400 milliwatts pour un boîtier SOT23, ce qui est tout à fait logique pour qu'il soit chaud. Si l'on souhaite moins de chaleur, il est nécessaire d'opter pour un autre transistor avec une RDS(on) plus faible. Une méthode efficace et facile à mettre en œuvre pour réduire l'échauffement est de mettre plusieurs MOSFETs identiques en parallèle. L'échauffement individuel de chaque transistor sera alors divisé, améliorant la dissipation thermique globale. Les pertes par transistor sont divisées par plus que quatre, car la RDS(on) diminue avec la température de jonction.
La plupart des composants discrets de puissance peuvent supporter 125 °C, voire 150 °C, et parfois même 175 °C ou plus. Cependant, il est difficile de laisser son doigt sur un composant à plus de 50-60 °C. La température de jonction maximale (Tj max) est une caractéristique essentielle à consulter dans la fiche technique (datasheet) pour déterminer la température qu'un composant peut supporter en continu. Dans la datasheet mentionnée, bien que la valeur ne soit pas renseignée avec clarté, les figures suggèrent un Tj max de 150 °C. Avec un "radiateur" constitué d'un carré de cuivre de 1 in² sous le composant, la résistance thermique entre la puce et l'ambiant est d'environ 100 K/W, ce qui signifie que la puce est à une température maximale de 60 K au-dessus de la température ambiante. Pour la fiabilité à long terme, la température ambiante (Ta) devrait être considérée comme potentiellement élevée pour tenir compte de l'auto-échauffement du système et d'une circulation d'air réduite. Une valeur de Ta = 50 °C est souvent utilisée comme une estimation raisonnable mais peut parfois être sous-estimée.
Il est primordial de s'assurer que les tensions d'alimentation sont correctes et stables. Si un MKS MOSFET ne reçoit pas les 12V attendus ou si la LED ne s'allume pas lors de la préchauffe du lit, cela peut indiquer un MOSFET défectueux ou un problème de câblage. Une vérification minutieuse des connexions, en respectant la polarité et les noms des ports indiqués sur la carte MOSFET, est essentielle. Dans le cas où un MOSFET semble défectueux malgré un câblage correct, le remplacement est souvent la meilleure solution.
En résumé, pour assurer un fonctionnement fiable du lit chauffant d'une imprimante 3D et prévenir les problèmes de surchauffe des MOSFETs, il est crucial de :
- Choisir le MOSFET adapté avec une RDS(on) suffisamment faible pour le courant du lit chauffant.
- Assurer un refroidissement adéquat, souvent par un dissipateur thermique et/ou un ventilateur pour les applications à haute puissance comme les lits chauffants.
- Vérifier le câblage méticuleusement pour éviter les mauvaises connexions, les câbles endommagés ou la polarité incorrecte.
- Surveiller les températures et prendre des mesures correctives si le MOSFET chauffe excessivement.
- Considérer l'utilisation de MOSFETs externes avec des capacités de refroidissement améliorées pour décharger la carte mère de l'imprimante.
