La quête de mobilité personnelle a poussé de nombreux passionnés de mécanique à chercher des moyens novateurs pour transformer des vélos classiques en engins motorisés. Pour oublier à jamais la nécessité de faire tourner les pédales lorsque vous roulez à vélo, celui-ci doit être équipé d'un entraînement électrique ou à essence. Si l'électrique domine le marché actuel, pour les longs trajets, un moteur à essence est préférable, car lors de son utilisation, vous n'avez pas besoin de faire de longs arrêts de 6 à 10 heures pour recharger. Parmi les alternatives accessibles, la solution la plus économique et la plus simple possible consiste à installer le moteur d’une tondeuse à gazon ou d'une débroussailleuse sur un vélo. Ce type de moteur thermique dispose d’un réservoir standard, d’une poignée de gaz et d’un embrayage, ce qui simplifie grandement la conversion pour un bricoleur averti.
Analyse des composants et préparation du matériel
Avant d'entamer le processus de transformation, il est impératif de rassembler les matériaux nécessaires. La structure de base repose sur une débroussailleuse thermique dont le moteur sera le cœur du système. Pour la partie mécanique et le châssis, vous aurez besoin de tôle d'acier pour créer les supports, ainsi que de tube profilé 20x20 mm pour renforcer la structure sans alourdir excessivement le vélo. La transmission demande des composants spécifiques : des stars du vélo conduites et de premier plan, une chaîne à rouleaux robuste capable de supporter les vibrations, et des roulements de différentes tailles pour assurer la fluidité de rotation. Enfin, prévoyez des tubes en acier de diamètres variés, notamment 20 mm, 32 mm et 50 mm, qui serviront à concevoir les supports de fixation et les repose-pieds.
La précision dans la préparation des pièces est la clé d'une installation durable. Contrairement à un moteur électrique, le moteur thermique génère des vibrations importantes. Le choix des matériaux, notamment l'acier, permet d'absorber ces contraintes tout en offrant une rigidité suffisante pour que la chaîne ne saute pas lors des accélérations.
Processus d'installation : La conception de la plateforme moteur
Le montage commence par une modification ergonomique : retirez la pédale gauche du vélo. Cette étape est cruciale, car elle libère l'espace nécessaire pour intégrer la transmission secondaire. Une plate-forme de montage du moteur est soudée en tôle d'acier et vissée au cadre du vélo. Des yeux sont réalisés dessus avec des trous pour les boulons standard pour la fixation du réservoir d'essence afin que l'arbre du moteur sorte du côté opposé de la cassette avec les pignons d'entraînement.
Pour fixer solidement la plaque, vous devez l'attacher au sommet du cadre. Pour ce faire, un arc en forme de U est soudé à partir de 3 morceaux de tube profilé. Il est soudé à la plaque en bas et au cadre du vélo en haut à un collier de serrage fait maison. De cette façon, rien n’est soudé au vélo lui-même, préservant ainsi l'intégrité structurelle du cadre d'origine. La courbure de l'arc doit être calculée avec précision pour permettre d'installer le moteur sans obstruction, garantissant un accès facile aux bougies et aux réglages du carburateur.
Optimisation de la transmission et gestion des vibrations
Une fois la plateforme en place, installez le moteur sans tige avec un arbre raccourci. Un morceau de bande de fixation du réservoir est soudé à la plaque. Il est conseillé de placer le réservoir de manière à ce que le goulot de remplissage soit plus haut et qu'il soit pratique d'y verser du carburant, évitant ainsi les débordements accidentels sur le moteur chaud.
Un point technique essentiel concerne la gestion de l'arbre moteur : deux roulements sont installés sur l'arbre du moteur et pressés avec une pince pour fixer la tige. Cela supprimera son jeu à grande vitesse, un problème fréquent sur les moteurs de petite cylindrée qui peuvent rapidement détériorer les roulements basiques. Ensuite, un pignon d'entraînement d'un vieux vélo est soudé sur l'arbre. L'étoile entraînée est soudée sur un axe vissé à la place de la pédale gauche. La pédale droite est également supprimée pour maintenir une symétrie et éviter les interférences mécaniques. Les étoiles sont reliées par une chaîne. Pour les tendre, un galet est vissé au cadre du vélo. Il s'agit d'une longue goupille avec deux roulements sur laquelle est monté un tuyau en acier, servant de tendeur de chaîne efficace et silencieux.
Aménagements finaux et ergonomie de conduite
L'absence de pédales nécessite de repenser la position du cycliste. À la place des écrous de fixation de l'essieu arrière, des tubes avec des écrous soudés ou pressés aux extrémités sont vissés. Cela vous permettra simultanément de tenir le volant et de créer des supports pour vos pieds, puisqu'il n'y aura pas de pédales sur le vélo. Ces repose-pieds doivent être positionnés de manière à offrir une posture confortable pour les longs trajets, en tenant compte du centre de gravité déplacé par le moteur.
La commande du moteur est simplifiée : la poignée d'accélérateur du moteur peut être fixée avec des pinces dans un endroit pratique sur le volant. Il est recommandé de choisir un emplacement accessible sans lâcher les poignées de frein, le contrôle de la vitesse étant une question de sécurité majeure.
Ma debroussailleuse ne démarre pas ! ou est en panne ! résolu
Considérations mécaniques et dimensionnement des composants

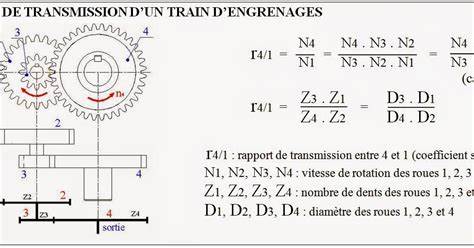

Le choix du moteur de débroussailleuse n'est pas anodin. Ces moteurs sont conçus pour tourner à des régimes élevés, souvent bien supérieurs à ce qu'un vélo peut supporter en traction directe. Le rapport entre le pignon d'entraînement et l'étoile entraînée doit être calculé en fonction du couple souhaité. Si le pignon d'entraînement est trop petit, le vélo manquera de puissance au démarrage. S'il est trop grand, le moteur risque de surchauffer en essayant d'atteindre une vitesse de croisière trop élevée.
L'utilisation de tubes en acier de 20 mm, 32 mm et 50 mm permet de structurer le cadre de manière modulaire. Le tube de 50 mm est idéal pour les points d'ancrage principaux, tandis que les sections de 20 mm sont parfaites pour les renforts légers. L'utilisation de colliers de serrage faits maison, plutôt que de soudures directes sur le cadre du vélo, est une approche prudente. Les cadres de vélo sont souvent en alliages légers ou en acier à paroi fine qui supportent mal la chaleur intense d'une soudure à l'arc sans traitement thermique ultérieur. En utilisant des colliers, vous répartissez la charge sur une plus grande surface du cadre, réduisant le risque de fissure par fatigue métallique.
Maintenance et fiabilité à long terme
La fiabilité d'un vélo motorisé avec un moteur de débroussailleuse repose sur l'entretien régulier des composants rotatifs. Étant donné que le moteur n'est pas conçu à l'origine pour une utilisation continue sur route, la lubrification de la chaîne et des roulements doit être effectuée avant chaque longue sortie. Les vibrations du moteur peuvent desserrer les boulons de la plateforme de montage ; il est donc fortement conseillé d'utiliser des écrous autobloquants ou du frein-filet sur toutes les fixations critiques.
Le système de refroidissement par air des moteurs de débroussailleuse est très efficace tant que le moteur est en mouvement. Cependant, lors des phases d'arrêt prolongé, il est préférable de couper le moteur rapidement pour éviter une accumulation de chaleur localisée, surtout si le réservoir d'essence est positionné à proximité immédiate du cylindre. La gestion du réservoir, avec son goulot placé en hauteur, facilite le ravitaillement, mais exige de vérifier régulièrement l'étanchéité du bouchon, car les vibrations peuvent provoquer des micro-fuites de carburant sur le cadre.
En respectant ces étapes de montage et en choisissant des matériaux de qualité, la transformation d'un vélo standard en un véhicule motorisé devient un projet gratifiant, offrant une solution de transport personnelle économique et robuste, capable de couvrir des distances bien supérieures à celles d'un vélo à assistance électrique d'entrée de gamme. La simplicité mécanique du moteur thermique permet également un dépannage rapide dans presque toutes les conditions, une caractéristique précieuse pour les utilisateurs privilégiant l'autonomie sur les longs trajets.
