La motobineuse, et plus spécifiquement des modèles comme la Tromeca TR 560, représente un équipement indispensable pour de nombreux travaux de jardinage et de préparation du sol. Au cœur de son fonctionnement réside un système de transmission de puissance robuste, dont la courroie est un composant essentiel. Sans une courroie adaptée et en bon état, la motobineuse ne peut transférer efficacement la puissance de son moteur aux fraises rotatives, compromettant ainsi sa performance et sa durabilité. Choisir la bonne courroie de remplacement et comprendre les différents types de courroies disponibles est donc crucial pour tout utilisateur souhaitant maintenir son équipement en parfait état de fonctionnement.
La Motobineuse Tromeca TR 560 : Comprendre son Fonctionnement et l'Importance des Courroies
Une motobineuse est conçue pour ameublir la terre, préparer les semis, ou encore enfouir des amendements. Le moteur de la machine génère une énergie mécanique qui doit être transmise aux outils de travail, principalement les fraises, à travers un système de transmission. Dans la majorité des cas, ce transfert de puissance s'effectue via une ou plusieurs courroies. Ces courroies jouent un rôle fondamental en assurant non seulement la transmission du mouvement, mais aussi en absorbant les chocs et les surcharges potentielles, protégeant ainsi le moteur et les autres composants mécaniques.
L'efficacité de la Tromeca TR 560 dépend directement de la qualité et de la bonne adaptation de sa courroie de transmission. Une courroie usée, craquelée, ou de dimensions inappropriées entraînera une perte de puissance, un patinage, une surchauffe, et potentiellement une panne complète de l'appareil. La fiabilité de cet équipement de motoculture repose donc sur la sélection de pièces de rechange qui respectent les spécifications du fabricant. Des expériences d'utilisateurs soulignent l'importance de cette qualité et de la conformité, comme l'avis "Article de bonne qualité" et "Conforme à la description et à mes attentes. Beau travail, merci". La capacité de la courroie à supporter des conditions de travail exigeantes, telles que celles rencontrées lors de l'utilisation d'une "courroie tester de l’herbe un peu haute pour tracteur tondeuse", atteste de la robustesse attendue pour les applications de motoculture.
L'Expérience Utilisateur avec les Courroies de Motoculture : Qualité, Conformité et Installation
Les retours d'expérience des utilisateurs de courroies de motoculture mettent en lumière plusieurs aspects cruciaux qui sont directement applicables à la motobineuse Tromeca TR 560. La qualité du produit est unanimement appréciée, avec des évaluations de 10/10 de la part de D. Jean-Claude, S. Frederic (deux fois), et A. Christophe. Des commentaires tels que "Article de bonne qualité" par M. Michelle et "Parfait" par B. Gérard confirment cette satisfaction générale. Cette qualité est essentielle pour garantir la longévité et la performance de la machine.
La conformité de la courroie par rapport à la demande et à la description est également un point fort fréquemment mentionné. "Conforme à la demande, livraison rapide" par E. Jean-Denis et "Conforme à la description et à mes attentes" par A. Christophe illustrent l'importance d'une information produit précise. La mention "Description de l'objet détaillée. Peu de risque de se tromper" de C. Jean Pierre souligne que des fiches techniques complètes aident grandement les utilisateurs à éviter les erreurs. Cela est crucial étant donné l'éventail de profils et de dimensions disponibles sur le marché.
La facilité d'installation, bien que parfois nécessitant un "peu d'efforts pour positionner la courroie en tension sur la dernière poulie" comme l'a noté M. Daniel, est un facteur clé pour les utilisateurs qui effectuent eux-mêmes l'entretien de leur machine. Le fait de pouvoir "remplacer la courroie sans outils spéciaux" est un avantage non négligeable. La rapidité de livraison est un autre élément souvent mis en avant, avec des avis comme "livraison rapide" de C. Eric et "Conforme à la demande, livraison rapide" de E. Jean-Denis, ce qui permet de minimiser les temps d'arrêt de l'équipement.
Cependant, il est également important de noter que des erreurs de commande peuvent survenir, comme l'indique B. Gérard : "Suite a mon erreur de commande, je vais la retourner." Cela renforce la nécessité pour les fabricants et les revendeurs de fournir des informations claires et des outils d'aide à la sélection. Globalement, l'expérience utilisateur tend vers la satisfaction pour des produits qui allient qualité, conformité aux spécifications et efficacité logistique, avec une installation relativement simple.

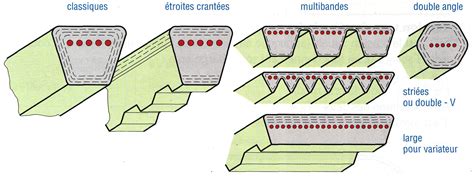

Typologie Détaillée des Courroies : Un Aperçu Indispensable pour la Motoculture
Le monde des courroies est vaste et complexe, chaque type étant conçu pour des applications spécifiques et des conditions de fonctionnement particulières. Comprendre cette diversité est essentiel pour choisir la courroie idéale pour la Tromeca TR 560 ou toute autre machine de motoculture. Les courroies se distinguent par leur forme, leur matériau, et leurs dimensions, influençant directement leur capacité de transmission, leur durabilité et leur résistance.
Courroies Trapézoïdales (V-Belts)
Les courroies trapézoïdales, souvent appelées courroies en V, sont les plus courantes dans les applications de transmission de puissance, y compris pour la motoculture. Leur forme en V leur permet de s'engager fermement dans la gorge des poulies, offrant ainsi une excellente adhérence et une transmission de puissance élevée. Elles sont généralement classifiées en plusieurs sous-types :
- Trapézoïdales Lisses : Ce sont les courroies en V standards, utilisées pour la plupart des applications.
- Trapézoïdales Crantées : Dotées de crans sur leur face intérieure, ces courroies offrent une meilleure flexibilité, réduisant la chaleur interne et permettant l'utilisation de poulies de plus petit diamètre. Elles sont également efficaces pour des transmissions avec des enroulements serrés.
- Trapézoïdales Mitsuboshi et Polyflex : Ce sont souvent des désignations pour des marques spécifiques ou des gammes de courroies avec des caractéristiques de performance améliorées ou des matériaux spécifiques pour une durabilité accrue ou une résistance à des environnements particuliers.
- Courroies MTD : Cette catégorie fait référence aux courroies spécifiquement conçues pour les équipements de la marque MTD, ce qui souligne l'importance des courroies spécifiques au fabricant pour la compatibilité.
Les profils des courroies trapézoïdales sont définis par leurs dimensions en section transversale, c'est-à-dire leur largeur et leur hauteur. Voici une liste détaillée des profils les plus courants et leurs dimensions :
- Profils standards (ISO/DIN) :
- Z : 10mm x 6mm
- A : 13mm x 8mm
- B : 17mm x 11mm
- C : 22mm x 14mm
- D : 32mm x 19mm
- E : 40mm x 24mm
- Profils étroits (SP) : Ces profils offrent une plus grande capacité de puissance pour une largeur donnée, grâce à un angle de flanc différent.
- SPZ : 9,7mm x 8mm
- SPA : 12,7mm x 10mm
- SPB : 16,3mm x 13mm
- SPC : 22mm x 18mm
- Profils crantés (X) : Version crantée des profils standards, offrant une meilleure flexibilité.
- ZX : 10mm x 6mm
- AX : 13mm x 8mm
- BX : 17mm x 11mm
- CX : 22mm x 14mm
- Profils crantés étroits (XP) : Version crantée des profils étroits.
- XPZ : 9,7mm x 8mm
- XPA : 12,7mm x 9mm
- XPB : 16,3mm x 13mm
- XPC : 22mm x 16mm
- Autres profils spécifiques (souvent métriques ou pour des applications légères) :
- 3M, 5M, 7M, 11M : Souvent utilisés dans des applications de transmission plus compactes ou avec des exigences spécifiques.
- LA : 12,5mm x 7,5mm
- LB : 16,5mm x 9,5mm
- 3L, 4L, 5L : Courroies légères pour des applications moins exigeantes, souvent dans l'électroménager ou la petite motoculture.
Courroies Dentées (Timing Belts)
Les courroies dentées, ou courroies de distribution, ne transmettent pas seulement la puissance, elles assurent également une synchronisation précise entre les arbres tournants. Elles sont utilisées là où un maintien exact de la phase ou de la vitesse est requis, sans glissement. Elles sont caractérisées par leur matériau, leur type de denture et leur pas.
- Matériaux :
- Dentée PU (Polyuréthane) : Offre une bonne résistance à l'abrasion et aux huiles, souvent utilisée dans des environnements propres.
- Dentée PU Ouverte (Polyuréthane) : Permet des longueurs personnalisées en coupant et soudant la courroie.
- Dentée NÉO (Néoprène/Caoutchouc) : Le matériau le plus courant, offrant une bonne résistance à la chaleur et à la flexibilité.
- Types de denture :
- Simple Denture : Dents sur une seule face.
- Double Denture : Dents sur les deux faces, permettant la transmission de puissance et de mouvement dans plusieurs directions ou pour des entraînements multiples.
- Soudée : Une courroie ouverte qui a été soudée pour former une boucle fermée de longueur spécifique.
- Profil / Pas (Pitch) : Le pas est la distance entre le centre de deux dents consécutives, un paramètre critique pour la synchronisation.
- Profils trapézoïdaux (généralement en pouces ou métriques) :
- MXL : pas 2,03mm
- XL : pas 5,08mm
- L : pas 9,53mm
- H : pas 12,7mm
- XH : pas 22,23mm
- XXH : pas 31,75mm
- T2.5 : pas 2,5mm
- T5 : pas 5mm
- T10 : pas 10mm
- T20 : pas 20mm
- Profils curvilignes (HTD - High Torque Drive) : Conçus pour une meilleure transmission de puissance avec des dents arrondies.
- 3M : pas 3mm
- 5M : pas 5mm
- 8M : pas 8mm
- S8M : pas de 8mm (variante de 8M)
- 14M : pas 14mm
- Profils de type GT (Gates PowerGrip GT) : Amélioration des profils HTD pour une capacité de puissance encore plus élevée.
- 5MGT : pas 5mm / Renforcé
- Profils AT (optimisés pour des jeux faibles et des positionnements précis) :
- AT5 : pas 5mm
- AT10 : pas 10mm
- AT20 : pas 20mm
- Profils double denture spécifiques :
- DS8M : pas 8mm (double denture)
- Profils trapézoïdaux (généralement en pouces ou métriques) :
Courroies Hexagonales (Double V-Belts)
Les courroies hexagonales, également connues sous le nom de courroies double V, sont conçues pour des applications où la courroie doit transmettre la puissance des deux côtés ou lorsque le chemin de la courroie implique des torsions et des inversions de sens de rotation. Elles ont une section transversale en forme de double V.
- Profils de courroie :
- AA / HA : Profil double V équivalent au profil A.
- BB / HBB : Profil double V équivalent au profil B.
- CC / HCC : Profil double V équivalent au profil C.
- Sections de courroie typiques :
- 13mm x 10mm (pour les profils AA/HA)
- 17mm x 13mm (pour les profils BB/HBB)
- 22mm x 17mm (pour les profils CC/HCC)
Courroies Striées (Poly-V Belts)
Les courroies striées, ou courroies Poly-V, combinent la flexibilité des courroies plates avec le pouvoir de transmission des courroies trapézoïdales. Elles possèdent plusieurs nervures longitudinales sur leur face intérieure qui s'engagent dans des gorges correspondantes sur les poulies. Elles sont excellentes pour des transmissions compactes et à haute vitesse.
- Profils de courroie : Les profils sont définis par l'espacement et la forme des nervures (pas).
- TB2H / PH / PVH Élastique : Pas 1,56mm - Poly-V "H"
- J / PJ / PVJ / PVJ Élastique : Pas 2,34mm - Poly-V "J"
- K / PK / PVK : Pas 3,56mm - Poly-V "K"
- L / PL / PVL : Pas 4,7mm - Poly-V "L"
- M / PM / PVM : Pas 9,4mm - Poly-V "M"
- Applications spécifiques : Ces courroies sont utilisées dans une variété de contextes, y compris des applications spécifiques comme les courroies de bétonnière, les courroies d'électroménager, ou les courroies d'électroportatif. Leur désignation peut également inclure "Standard", "Élastique" (pour des montages sans tendeur), ou "Automobile" pour des usages spécifiques.
Courroies Variateur (Variable Speed Belts)
Les courroies variateur sont des courroies trapézoïdales conçues spécifiquement pour des transmissions à vitesse variable. Elles sont plus larges et possèdent des flancs plus raides que les courroies trapézoïdales classiques, ce qui leur permet de changer de position radiale dans des poulies à joues mobiles, modifiant ainsi le rapport de transmission. Elles sont essentielles dans les systèmes où la vitesse de l'outil doit être ajustée en continu.
- Applications : Principalement utilisées dans les variateurs industriels et les variateurs agricoles, que l'on retrouve sur certains tracteurs tondeuses, moissonneuses-batteuses, ou d'autres équipements agricoles et de motoculture avancés.
- Largeurs de courroie : Elles viennent dans une large gamme de largeurs pour s'adapter à différents systèmes de variateurs, allant de 13mm, 17mm, 21mm, 22mm, 23mm, 26mm, 28mm, 29,5mm, 30mm, 32mm, 34mm, 36mm, 37mm, 39mm, 41mm, 47mm, 52mm, 55mm, 65mm, jusqu'à 70mm.
- Normes ISO : Des normes spécifiques comme W16, W20, W25, W31,5, W40, W50, W63 définissent les caractéristiques de ces courroies, garantissant leur interchangeabilité et leur performance.
Bon fonctionnement d'une variation bien réglée.
Le Processus de Sélection d'une Courroie de Remplacement pour la Motobineuse Tromeca TR 560
La sélection de la courroie de remplacement adéquate pour une motobineuse Tromeca TR 560, ou tout autre équipement, est une étape critique qui garantit la performance et la sécurité de l'appareil. Un choix erroné peut entraîner des dommages, une usure prématurée de la courroie elle-même ou des composants adjacents, et une inefficacité opérationnelle. Le processus repose sur deux piliers : l'identification précise de la courroie existante et la mesure correcte de ses dimensions. La satisfaction exprimée par des utilisateurs comme M. Hervé ("Conforme") ou B. Régis ("Pour le moment pas de soucis") est directement liée à un processus de sélection réussi.
Identifier sa courroie : Le point de départ essentiel
La première étape consiste toujours à identifier la courroie d'origine. Les meilleures sources d'information sont généralement le manuel d'utilisation de la motobineuse Tromeca TR 560 ou, si disponible, les marquages présents sur la courroie elle-même. Les fabricants impriment souvent des codes alphanumériques sur la surface de la courroie qui indiquent le type de profil, la longueur et parfois la marque.
- Manuel du fabricant : Il fournit les spécifications exactes de toutes les pièces, y compris les courroies, avec des références numériques ou des désignations complètes (par exemple, "courroie trapézoïdale A72"). C'est la méthode la plus fiable.
- Marquages sur la courroie : Inspectez attentivement la courroie usagée. Les numéros ou lettres peuvent être effacés par l'usure, mais ils sont souvent présents. Ces marquages peuvent inclure le profil (par exemple, "A", "SPB", "3M"), la longueur interne (Li), la longueur externe (La) ou la longueur primitive (Lp), ainsi que le numéro de pièce du fabricant. Par exemple, "A 1830 Li" signifierait un profil A avec une longueur interne de 1830 mm.
- Recherche par Marque et Modèle : De nombreux fournisseurs de pièces détachées, comme l'indiquent les "Résultats 1 - 12 sur 24" pour la "Recherche par Marque et Modèle", proposent des outils de recherche basés sur la marque (Tromeca) et le modèle (TR 560) de votre équipement. Cette approche simplifie grandement la recherche si les informations sur la courroie sont illisibles.

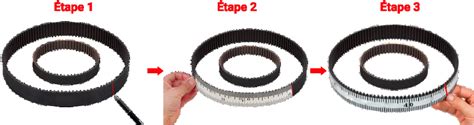

Mesurer sa courroie : La précision au service de la compatibilité
Si les marquages sont illisibles ou absents, ou si vous souhaitez vérifier la compatibilité, la mesure physique de la courroie devient indispensable. Une mesure précise est fondamentale car une différence minime peut affecter le fonctionnement ou la durée de vie de la courroie et des poulies.
- Mesure de la longueur : C'est le paramètre le plus critique. Il existe différentes longueurs (interne, externe, primitive) et il est important de savoir laquelle est spécifiée.
- Longueur externe (La) : Mesure de la circonférence de la courroie sur sa face extérieure.
- Longueur interne (Li) : Mesure de la circonférence de la courroie sur sa face intérieure.
- Longueur primitive (Lp) : C'est la longueur mesurée sur une ligne neutre dans la section de la courroie, souvent considérée comme la longueur effective de travail. Elle est généralement la plus utilisée pour les spécifications techniques. Pour une courroie trapézoïdale, la longueur primitive se situe environ au 2/3 de sa hauteur depuis le haut. La méthode la plus courante pour mesurer la longueur d'une courroie usagée est de la dérouler sur une surface plane et de la mesurer avec un mètre ruban, ou de l'entourer autour de deux poulies dont la distance est connue et calculée.
- Mesure de la section transversale : Il s'agit de la largeur et de la hauteur de la courroie. Ces mesures déterminent le profil de la courroie et son adaptation parfaite dans la gorge de la poulie. Utilisez un pied à coulisse pour une précision maximale.
- Largeur supérieure : La largeur de la face la plus large de la courroie.
- Hauteur : La distance entre la face supérieure et la face inférieure de la courroie.
Les "SECTION DE COURROIE" disponibles sur le marché sont nombreuses et précises :
- 3mm x 2mm
- 5mm x 3mm
- 7mm x 5mm
- 9,7mm x 8mm
- 10mm x 6mm (Profil Z)
- 11mm x 7mm
- 12,5mm x 8mm
- 12,7mm x 10mm (Profil SPA)
- 13mm x 8mm (Profil A)
- 16,3mm x 13mm (Profil SPB)
- 17mm x 11mm (Profil B)
- 20mm x 12,5mm
- 22mm x 14mm (Profil C)
- 22mm x 18mm (Profil SPC)
- 25mm x 16mm
- 32mm x 19mm (Profil D)
- 40mm x 24mm (Profil E)
Ces dimensions doivent correspondre exactement à celles de la courroie d'origine pour assurer un bon engagement avec les poulies et éviter le patinage ou une usure prématurée. Un "ca voir à l'usage" comme l'a mentionné S. Jean-Pierre, est souvent le résultat d'une sélection non optimale. La "description de l'objet détaillée" est essentielle pour "peu de risque de se tromper" et garantir que la courroie "s'adapte parfaitement" comme l'a constaté R. Jean Francois.
Au-delà de la Motobineuse : Applications Diverses des Courroies Techniques
Bien que l'accent soit mis sur la motobineuse Tromeca TR 560, il est important de reconnaître que les principes de transmission par courroie s'étendent à une multitude d'applications, depuis les machines industrielles lourdes jusqu'aux petits appareils électroménagers. La diversité des courroies techniques reflète les exigences variées en termes de puissance, de précision, de vitesse et d'environnement.
Courroies Automobiles
Les courroies automobiles sont des composants critiques du moteur, transmettant la puissance du vilebrequin à divers accessoires tels que l'alternateur, la pompe à eau, le compresseur de climatisation et la pompe de direction assistée. Elles sont conçues pour résister à des températures extrêmes, à des charges variables et à des vitesses élevées.
- Type de courroie :
- Trapézoïdale Auto : Les courroies en V classiques pour applications automobiles, souvent avec des profils spécifiques.
- Poly-V Auto : Plus communément appelées courroies accessoires ou courroies serpentines, elles sont multicanaux et très populaires dans les véhicules modernes grâce à leur capacité à entraîner plusieurs accessoires sur un même chemin, leur grande flexibilité et leur longue durée de vie.
- Profils de courroie :
- AVX10 (1A) : Courroie trapézoïdale de 10mm de largeur supérieure.
- AVX13 (3A) : Courroie trapézoïdale de 13mm de largeur supérieure.
- Poly-V "K" (PK) : Désigne un profil de courroie striée spécifique pour l'automobile, avec un pas de 3,56 mm.
- Sections de courroie (pour Poly-V) : La section est définie par le nombre de stries ou de canaux, indiquant la largeur effective de la courroie.
- 3 Stries, 4 Stries, 5 Stries, 6 Stries, 7 Stries, 8 Stries, 9 Stries, 10 Stries, 11 Stries, 12 Stries.
Courroies pour Électroménager et Électroportatif
Les courroies sont également omniprésentes dans nos maisons et ateliers, entraînant des composants dans des appareils du quotidien et des outils électriques.
- Courroies Électroménager : On les trouve dans les lave-linge (pour entraîner le tambour), les sèche-linge, les aspirateurs, les mixeurs, et bien d'autres. Elles sont souvent de type strié (Poly-V, par exemple J/PJ) ou trapézoïdal léger (par exemple, 3L, 4L, 5L) et sont conçues pour des charges plus légères et des environnements domestiques.
- Courroies Électroportatif : Les outils électriques comme les ponceuses à bande, les raboteuses, et certaines scies utilisent des courroies pour transmettre la puissance du moteur à l'outil de coupe ou de ponçage. La précision et la durabilité sont essentielles. La liste des marques concernées est vaste :
- AEG, BERNER, BLACK & DECKER, BOSCH, CASALS, DEWALT, ELU, FEIDWOOD, FESTO, FOX, HITACHI, HOLZHER, KITY, LEGNA, LUREM, MAFELL, MAKITA, METABO, PARKSIDE, PEUGEOT, REPEX, RYOBI, SCHEPPACH, SIPLEC, SKIL, STAYER, VIRUTEX, WORX.Ces courroies sont souvent des courroies crantées ou des courroies striées de petits profils, adaptées aux contraintes d'espace et aux régimes de rotation élevés des outils portatifs.
Courroies de Bétonnière
Les bétonnières utilisent des courroies pour entraîner le tambour rotatif. Ces courroies doivent être robustes et résistantes aux environnements poussiéreux et humides des chantiers. Elles sont généralement de type trapézoïdal ou parfois strié, conçues pour une durabilité maximale face à des charges intermittentes et des démarrages fréquents.
Cette exploration des différents types de courroies illustre la polyvalence et l'ingéniosité de ces composants de transmission. Chaque type est optimisé pour des performances spécifiques, et leur bonne compréhension est essentielle pour l'entretien et la réparation efficaces de tout système mécanique, y compris la motobineuse Tromeca TR 560.
