Manuel d'utilisation de la motobineuse Honda F 250 : Guide complet et informations essentielles

Les motobineuses Honda, telles que les modèles F250, F501, F660 et F720, sont des équipements mécaniques conçus pour fonctionner de manière fiable et en toute sécurité, à condition d'être utilisés conformément aux instructions fournies. Ce guide détaillé offre un aperçu des informations cruciales pour l'utilisation, l'entretien et la sécurité de votre motobineuse Honda, en se basant sur les principes de la marque "e-SPEC" qui symbolise l'application de technologies respectueuses de l'environnement.

Principes fondamentaux de sécurité et environnement

Pour votre sécurité et celle des tiers, il est impératif de prêter une attention particulière à tous les avertissements. La motobineuse est un outil puissant qui nécessite une manipulation soignée. De plus, Honda s'engage à préserver la nature pour les générations futures, d'où la marque "e-SPEC" sur ses équipements. Toutes les informations contenues dans ce document sont basées sur les données les plus récentes conformes et disponibles au moment de l'impression, mais Honda se réserve le droit d'effectuer des modifications à tout moment, sans préavis et sans aucune obligation de sa part.

Obligations de l'utilisateur

Lisez attentivement le manuel d'utilisateur. Familiarisez-vous avec les commandes de la motobineuse et leur utilisation appropriée. Il est crucial d'utiliser la motobineuse uniquement dans le but proposé, c'est-à-dire le travail du sol. Tout autre usage pourrait s'avérer dangereux ou endommager l'équipement. Assurez-vous de lire attentivement les étiquettes ainsi que les notes de sécurité et de précautions décrites dans ce manuel. Si un autocollant se détache ou devient difficile à lire, adressez-vous à un concessionnaire Honda pour le faire remplacer.

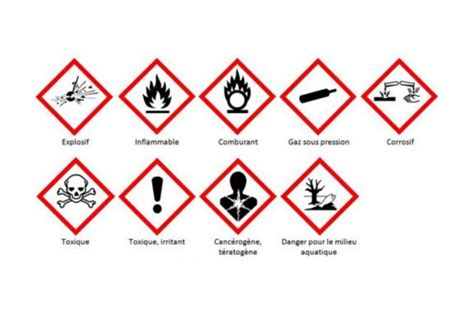

Dangers spécifiques à l'utilisation

Danger d'incendie et de brûlure : L'essence est une substance extrêmement inflammable et les vapeurs d'essence peuvent exploser. Il est crucial de ne pas fumer ni autoriser de flammes ou d'étincelles dans la zone où l'on fait le plein et où l'essence est stockée. Ne pas trop remplir le réservoir de carburant et s'assurer que le bouchon du réservoir est fermé. Prenez toutes les précautions nécessaires lorsqu'on manipule de l'essence. Tenez l'essence hors de portée des enfants. Faites l'appoint de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir de carburant, ou faire l'appoint d'essence lorsque le moteur tourne ou quand le moteur est chaud.

Danger toxique d'oxyde de carbone : Les gaz d'échappement contiennent du monoxyde de carbone, un gaz toxique incolore et inodore. Les gaz d'échappement peuvent provoquer des évanouissements et être mortels. Si l'on fait tourner le moteur dans un endroit fermé ou partiellement clos, l'air respiré peut contenir une quantité dangereuse de monoxyde de carbone. S'il est nécessaire de faire tourner le moteur, assurez-vous que l'aération est suffisante.

Mise au rebut : Pour la protection de l'environnement, ne jetez pas ce produit, la batterie, l'huile moteur, etc., aux ordures. Observez la réglementation locale ou consultez votre concessionnaire Honda agréé pour vous en débarrasser.

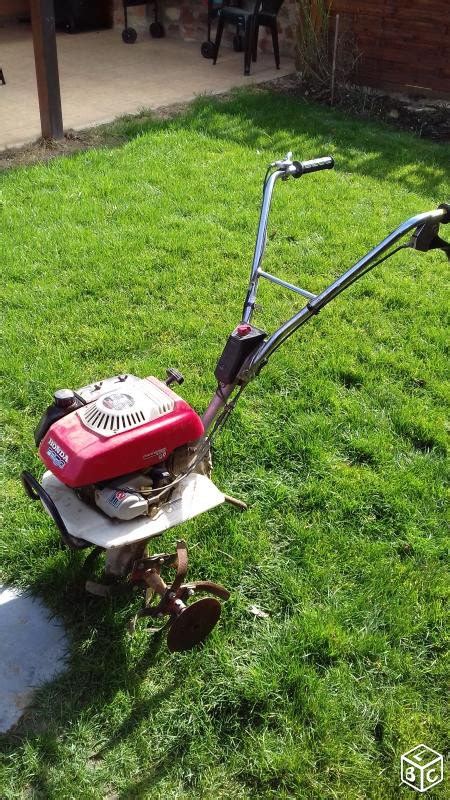

Description des composants et commandes

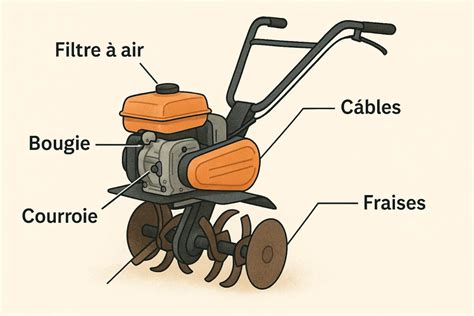

Comprendre les différentes parties de votre motobineuse est essentiel pour une utilisation sûre et efficace. Voici les principaux éléments à connaître :

• Réglage de hauteur du guidon : Permet d'adapter le guidon à la taille de l'utilisateur.
• Contacteur du moteur : Sert à allumer et éteindre le moteur.
• Contacteur d'éclairage (Type EE) : Pour allumer et éteindre le phare.
• Dispositif de réglage d'angle de poignée : Permet de modifier l'inclinaison du guidon.
• Bouton de starter : Utilisé pour faciliter le démarrage du moteur à froid.
• Filtre à air : Protège le moteur des impuretés.
• Poignée de démarreur : Pour le démarrage manuel du moteur.
• Leviérs d’embrayage latéral : Utilisés pour faire tourner la machine à droite ou à gauche.
• Levier de sélection principal et auxiliaire : Pour le changement de vitesse.
• Bouchon de remplissage d'huile de boîte de vitesses : Pour le niveau et l'ajout d'huile de transmission.
• Pneu : Pour le déplacement de la machine (selon le modèle).
• Numéro de série du châssis : Important pour l'identification de votre machine.
• Robinet d’essence : Contrôle l'arrivée de carburant.
• Coupelle de décantation / de crépine d’essence : Filtre les impuretés du carburant.
• Bouton de vidange de carburateur : Pour vidanger le carburateur.
• Boîte d'attelage et goupille d'attelage : Pour fixer des accessoires.
• Barre d'attelage A et B : Pour le réglage de la profondeur de travail.

Contrôles avant l'utilisation

Avant chaque utilisation, il est impératif d'effectuer une série de vérifications pour garantir le bon fonctionnement et la sécurité de votre motobineuse.

Huile moteur

Assurez-vous de vérifier le motoculteur placé sur une surface horizontale, le moteur étant arrêté. Enlevez le bouchon de remplissage d'huile et essuyez proprement la tige de jauge. Introduisez la jauge dans le col de remplissage mais ne la vissez pas. Si le niveau est trop bas, faites l'appoint avec de l'huile recommandée jusqu'au haut du col de remplissage. L'utilisation du moteur avec une quantité d'huile insuffisante entraînera des dommages sérieux au moteur. Utilisez une huile moteur 4 temps répondant ou dépassant les prescriptions pour la classe de service API SE ou ultérieure (ou équivalente). Toujours vérifier l'étiquette de service API sur le bidon d'huile pour s'assurer qu'elle porte bien la mention SE ou ultérieure (ou équivalente). Par exemple, l'huile moteur 4 temps Honda SAE 10W-30 ou une huile moteur hautement détergente de qualité supérieure équivalente est recommandée.

Huile de transmission

Placez le motoculteur sur une surface horizontale et retirez le bouchon de remplissage d'huile. L'huile doit atteindre le bord inférieur de l'orifice de remplissage d'huile. Si le niveau est bas, ajoutez la même huile que l'huile moteur.

Carburant

Retirez le bouchon du réservoir de carburant et vérifiez le niveau de carburant. Si le niveau de carburant est bas, remplissez le réservoir. Utilisez de l'essence sans plomb ayant un indice d'octane recherche d'au moins 91 (ou un indice d'octane pompe d'au moins 86). Ne jamais utiliser d'essence éventée ou polluée ou un mélange d'huile/essence. Si l'on décide d'employer de l'essence contenant de l'alcool (carburol), assurez-vous qu'elle présente un indice d'octane au moins aussi élevé que la valeur recommandée par Honda. Il existe deux types de ‘‘carburol’’: l’un contenant de l’éthanol, et l’autre contenant du méthanol. Évitez que les salissures ou l'eau ne pénètrent dans le réservoir de carburant. L'essence se dégrade très rapidement sous l'effet de facteurs tels que l'exposition à la lumière, la température et le temps. Au pire des cas, elle peut être contaminée en moins de 30 jours. L'utilisation d'essence contaminée peut endommager sérieusement le moteur (obstruction du carburateur, grippage des soupapes).

Filtre à air

Ne jamais faire tourner le moteur sans filtre à air. Sinon, une usure rapide du moteur pourrait en résulter. Déposez le couvercle de filtre à air. Vérifiez si les éléments de filtre à air ne sont pas sales ou colmatés. Nettoyez-les si nécessaire. Un filtre à air encrassé réduit le débit d'air vers le carburateur. Pour éviter un mauvais fonctionnement du carburateur, entretenez régulièrement le filtre à air. Entretenez-le plus fréquemment si le moteur fonctionne dans des endroits extrêmement poussiéreux. Ne jamais utiliser d’essence ou des dissolvants pour le nettoyage.

Boulons et écrous

Vérifiez si les pièces fixées sont serrées. Bien resserrer toutes les pièces desserrées.

Fonctionnement du levier d’embrayage (vérification)

Avant de vérifier le fonctionnement, assurez-vous qu'aucun objet étranger (sable, terre, brindilles, etc.) n'est pris autour du levier d'embrayage, du levier de verrouillage et/ou du bras de levier de verrouillage. Vérifiez que le levier de verrouillage et le levier d'embrayage fonctionnent en douceur en poussant le levier de verrouillage et en serrant le levier d'embrayage.

Mise en marche du moteur

Le démarrage du moteur doit être effectué avec précaution pour éviter tout mouvement inattendu de la machine.

Avec démarreur à recul

1. Assurez-vous que l'embrayage est désengagé et que le levier de sélection se trouve au point-mort afin d'éviter un mouvement incontrôlé lors du démarrage du moteur. Pour embrayer, tenez le levier d'embrayage et relâchez-le pour débrayer.
2. Mettez le robinet d'essence sur la position ON.
3. Mettez l'interrupteur du moteur sur ON (sauf type EE).
4. Alignez le repère ‘‘ ’’ de la manette des gaz avec le repère ‘‘ ’’ (position START).
5. Par temps froid et lorsque le moteur est froid, tirez le bouton de starter sur la position CLOSE.
6. Tenez le montant de guidon de la main gauche et tirez légèrement la poignée de lancement jusqu'à ce que l'on ressente une résistance, puis tirez-la d'un coup sec dans le sens de la flèche. Accompagnez ensuite la poignée de lancement en arrière.

Avec démarreur électrique (Type EE)

1. Placez le robinet d'essence sur la position ON.
2. Vérifiez si le bouton de vidange est serré.
3. Par temps froid et lorsque le moteur est froid, tirez le bouton de starter sur la position CLOSE.
4. Alignez le repère ‘‘ ’’ de la manette des gaz avec le repère ‘‘ ’’ (position START).
5. Tournez le commutateur du moteur sur la position START et maintenez-le jusqu'à ce que le moteur démarre.

Modification du carburateur pour une utilisation à haute altitude

En haute altitude, le mélange air-carburant standard du carburateur s'enrichit excessivement. Les performances diminuent alors et la consommation de carburant augmente. Un mélange très riche encrasse également la bougie et rend le démarrage difficile. Si l'on utilise toujours le motoculteur à une altitude supérieure à 1 500 m au-dessus du niveau de la mer, demandez au concessionnaire Honda agréé d'effectuer ces modifications du carburateur.

Utilisation de la motobineuse

Une fois le moteur démarré, plusieurs réglages et fonctions sont disponibles pour adapter la motobineuse à vos besoins spécifiques.

Réglage de la position des mancherons

Le guidon peut être réglé selon quatre angles différents dans les deux sens. Pour le réglage, desserrez le dispositif de réglage d'angle de poignée et tournez la colonne de la poignée à la position voulue. Après le réglage, serrez le dispositif de réglage.La position des mancherons doit être réglée en fonction de la taille du conducteur et des conditions de travail. Avant d'ajuster le guidon, placez le cultivateur sur un sol ferme et nivelé pour éviter que le guidon ne s'affaisse accidentellement. Pour régler la hauteur des mancherons, desserrez le levier de fixation de mancheron, déplacez le mancheron vers la position désirée, et serrez le levier.

Réglage de la profondeur de travail

Mettez l'accessoire d'attelage en place dans la boîte d'attelage avec une goupille d'attelage. Le réglage de la profondeur de labours peut être effectué de la manière suivante : Déposez la goupille de verrouillage et la clavette, desserrez les contre-écrous et boulons fixant les barres de réglage de profondeur A et B et faites glisser les barres de réglage de profondeur vers le haut ou le bas.

Fonctionnement de l'embrayage

L'embrayage embraye et débraye la puissance en provenance du moteur vers la transmission.Engager : Appuyez continuellement sur le levier de verrouillage. Serrez le levier d'embrayage. L'embrayage est engagé, relâchez le levier de verrouillage.Désengager : Relâchez le levier d'embrayage.Réduisez le régime du moteur avant d'actionner l'embrayage.

Fonctionnement des embrayages latéraux

Les embrayages latéraux servent à faire tourner la machine à droite ou à gauche.

• Pour tourner à DROITE : Serrez le levier d'embrayage DROIT.
• Pour tourner à GAUCHE : Serrez le levier d'embrayage GAUCHE.Avant de serrer les leviers des embrayages latéraux, réduisez le régime moteur. Ne pas avoir recours aux embrayages latéraux lorsqu'on tire une remorque.

Fonctionnement du changement de vitesse

La transmission est du type à trois vitesses en marche avant et à une vitesse en marche arrière (six vitesses en marche avant et deux vitesses en marche arrière par démultiplication à la transmission intermédiaire) pour les modèles F660/F720. Pour le modèle F501, on dispose de deux vitesses en marche avant et d'une vitesse en marche arrière. Pour actionner le levier de vitesse, servez-vous de la grille des vitesses accolée. Ne pas utiliser le motoculteur avec un rotor dont le diamètre dépasse 360 mm. L'utilisation de la motobineuse sur une pente peut provoquer son renversement. Permettre à une personne n'ayant pas reçu les instructions appropriées d'utiliser la motobineuse peut être à l'origine d'accidents graves. Portez des vêtements appropriés.

Fonctionnement de la prise de force (pour certains modèles)

L'arbre de prise de force est destiné à des travaux stationnaires tels que le décorticage, la vaporisation, la coupe d'herbe, etc. Pour l'utilisation de l'arbre de prise de force, consultez le concessionnaire. Ne pas utiliser la machine sans le couvercle de la prise de force lorsque celle-ci n'est pas utilisée.

Fonctionnement du commutateur du phare (Type EE)

Le commutateur permet d'allumer et d'éteindre le phare. Mettez la boîte de vitesses dans une gamme de vitesse inférieure pour maintenir une vitesse sûre lorsque la visibilité est mauvaise.

Utilisation du boîtier de remorquage (pour certains modèles)

Installez l'accessoire d'attelage dans la bride d'attelage à l'aide d'une goupille d'attelage. (La goupille d'attelage se verrouille d'un coup dans son logement pour mieux être retenue en place.)

Roue avant (Type équipé)

Utilisez une roue avant pour déplacer la machine à labourer sur route. Relevez le guidon et placez la roue avant sur le sol. Lorsque le motoculteur est utilisé dans un champ, relevez la roue.

Conseils de manipulation

Si le cultivateur tend à se déplacer précipitamment vers l'avant, abaissez le guidon pour permettre à la barre de herse de s'enfoncer dans le sol et de ralentir le déplacement du cultivateur vers l'avant. Continuez de presser vers le bas jusqu'à ce que les dents de fourche aient pénétré. Pour utiliser le motoculteur le plus efficacement possible, essayez de maintenir la machine à un angle d'utilisation normale en abaissant légèrement le guidon de manière que l'avant de la machine soit soulevé de 6 à 8°.

Arrêt du moteur

Savoir comment arrêter le moteur correctement est aussi important que de savoir le démarrer.

En cas d'urgence

Tournez l'interrupteur du moteur sur OFF (ARRET).

En cas d'usage normal

1. Relâchez le levier d'embrayage pour le ramener sur la position de DÉBRAYAGE (désengagée). Levier de sélection à la position de point mort. L'outil est arrêté.
2. Tirez la manette des gaz vers soi (position LOW).
3. Placez le levier de sélection sur la position NEUTRAL.
4. Tournez l'interrupteur du moteur sur OFF (ARRET).
5. Tournez le robinet de carburant sur la position fermé.

Entretien de la motobineuse

Un entretien régulier est la clé de la longévité et de la performance de votre motobineuse Honda. N'utilisez seulement que des pièces d'origines Honda ou l'équivalent pour l'entretien et la réparation. Des pièces de rechange qui ne sont pas au moins de qualité équivalente pourraient compromettre la sécurité et la performance de la machine.

Vidange d'huile moteur

Vidangez l'huile lorsque le moteur est chaud pour assurer une vidange rapide et complète. Retirez le bouchon de remplissage d'huile et le boulon de vidange pour vidanger l'huile. Penchez la machine en arrière pour bien vider le carter d'huile. Reposez le boulon de vidange, remplissez d'huile recommandée et remettez le bouchon de remplissage d'huile en place. Veuillez jeter l'huile moteur de manière compatible avec l'environnement. Nous vous suggérons de l'apporter à votre station-service dans un bidon scellé pour y être régénérée. Ne la jetez pas dans une poubelle ni ne la versez au sol.

Entretien du filtre à air

Un filtre à air encrassé réduit le débit d'air vers le carburateur. Pour éviter un mauvais fonctionnement du carburateur, entretenez régulièrement le filtre à air. L'entretenir plus fréquemment si le moteur fonctionne dans des endroits extrêmement poussiéreux. Ne jamais utiliser d'essence ou des dissolvants pour nettoyer les éléments de filtre.

Nettoyage de la coupelle de crépine d'essence

L'essence étant extrêmement inflammable et explosive dans certaines conditions, évitez de fumer ou d'autoriser des flammes ou étincelles aux alentours. Tournez le robinet d'essence sur la position de fermeture, puis démontez la cuvette du filtre.

Bougie d'allumage

Contrôlez visuellement la bougie d'allumage. Jetez-la si la porcelaine isolante est fissurée ou ébréchée. Nettoyez la bougie d'allumage avec une brosse métallique s'il s'agit de la réutiliser. Mesurez l'entrefer avec une jauge d'épaisseur. Corrigez-le si besoin en incurvant l'électrode latérale. L'entrefer doit être égal à la valeur spécifiée dans les caractéristiques techniques.

Réglage du câble de commande des gaz

Mesurez le jeu libre à l'extrémité du levier. La garde doit être de 5 à 10 mm. Si la garde est incorrecte, desserrez le contre-écrou et faites tourner l'écrou de réglage vers l'intérieur ou vers l'extérieur de la manière nécessaire.

Réglage du câble de l'embrayage principal

L'embrayage étant désengagé, mesurez le jeu libre à l'extrémité du levier. La garde doit être de 5 à 10 mm. Si le jeu libre est incorrect, desserrez le contre-écrou et tournez le boulon de réglage dans un sens ou dans l'autre selon besoin. Déposez le couvercle de courroie et effectuez le réglage tout en enfonçant le galet de pression.

Réglage des câbles des embrayages latéraux

Mesurez la garde à l'extrémité du levier. La garde doit être de 7 à 10 mm. Si la garde est incorrecte, la régler en agissant sur l'écrou de réglage dans l'un ou l'autre sens.

Remplacement de fusible (Uniquement type EE)

Si le fusible est fondu, remplacez-le par un fusible spécifié.

Entretien de la batterie (Uniquement type EE)

La batterie dégage des gaz explosifs. Si le cultivateur est entreposé pendant une période prolongée, chargez la batterie tous les 6 mois. Utilisez le chargeur recommandé Honda (FW3040: Friemann & Wolf) pour charger la batterie, ou bien consultez le concessionnaire agréé de cultivateurs Honda. Ce symbole sur la batterie signifie que ce produit ne peut pas être traité comme ordures ménagères. Une batterie jetée n'importe où peut être nocive pour l'environnement et la santé de l'homme. Toujours vérifier la réglementation locale pour la mise au rebut de la batterie.

Remplacement d'ampoule de phare (uniquement type EE)

Tournez la vis dans le sens inverse des aiguilles d'une montre et ouvrez le cache supérieur.

Transport et remisage

Des précautions spécifiques doivent être prises lors du transport et du remisage de votre motobineuse pour assurer la sécurité et préserver l'équipement.

Transport

Lors du transport du motoculteur, tournez le robinet d'essence vers la position ‘‘OFF’’, et gardez le motoculteur de niveau pour éviter de renverser de l'essence. Les vapeurs d'essence ou de l'essence renversée peuvent s'allumer.

Remisage prolongé

Avant de remiser l'appareil pendant une période prolongée :

1. Assurez-vous que l'aire de remisage n'est pas excessivement humide ou poussiéreuse.
2. Positionnez le robinet d'essence sur OFF (fermé) et retirez la coupelle de filtre à essence.
3. Mettez le robinet d'essence sur ON (ouvert) et vidangez l'essence du réservoir de carburant dans un récipient approprié.
4. Réinstallez la cuvette de crépine de carburant et serrez à fond.
5. Desserrez le bouton de vidange pour évacuer l'essence du carburateur.
6. Retirez la bougie et contrôlez-la. Nettoyez la bougie, réglez l'écartement de ses électrodes et séchez-la. Remplacez-la si nécessaire.
7. Si le moteur ne démarre toujours pas, amenez le motoculteur à un revendeur Honda agréé.

Dépistage des pannes

En cas de problème, une première série de vérifications peut vous aider à identifier et résoudre les pannes courantes. Si le moteur s'arrête-t-il correctement lorsqu'on actionne l'interrupteur d'arrêt du moteur? (Pour la procédure d'arrêt, voir les pages appropriées du manuel). Si l'on constate d'autres symptômes anormaux, consulter rapidement le concessionnaire Honda agréé.

Caractéristiques techniques (Exemples pour F660 et F720)

Les manuels d'utilisation de produits d'équipements Honda, y compris ceux pour les motobineuses comme la F501, F660 et F720, sont disponibles au format PDF. Ces informations sont données à titre indicatif uniquement et ne remplacent en aucun cas les opérations d'entretien ou de réparation proposées par votre revendeur agréé Honda. Vous devez accepter et lire les Conditions d'utilisation avant de télécharger un manuel. Pour lire les PDF, vous devez préalablement installer Adobe Reader sur votre ordinateur. Si vous avez des questions à propos de ce site ou de son contenu, vous pouvez contacter Honda France. Pour trouver un manuel d'utilisateur pour votre produit, vous devez déterminer le modèle et si possible, le numéro de série de votre produit.
