Le passage de tuyaux en PVC à travers une dalle en béton, que ce soit en construction neuve ou lors d'une rénovation, représente une étape technique cruciale. Cette opération requiert une planification méticuleuse pour assurer l'intégrité structurelle du bâtiment tout en garantissant une installation fonctionnelle et durable des réseaux d'eau, d'évacuation ou même électriques. Une compréhension approfondie des méthodes adaptées est indispensable pour prévenir tout affaiblissement de la dalle ou prévenir les désagréments liés aux canalisations.
L'Intégrité Structurelle : Une Priorité Absolue

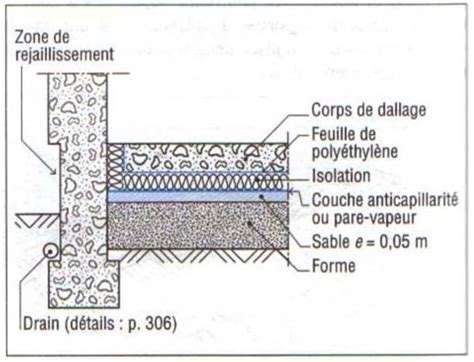

Dans le cadre d'une construction, l'intégration des canalisations dans une dalle en béton est une opération délicate. La structure porteuse doit conserver sa solidité et son étanchéité optimales. La pratique la plus recommandée consiste, dans la mesure du possible, à faire passer l'ensemble des canalisations sous la dalle. Cette approche permet de préserver l'intégrité du béton et d'éviter toute compromission de sa résistance mécanique.
Le contexte spécifique de l'installation varie considérablement selon qu'il s'agisse de fondations ou d'un plancher d'étage, souvent constitué de poutrelles et de hourdis. En étage, l'épaisseur de béton est généralement plus réduite, ce qui complique significativement le passage des tuyaux directement dans la dalle. Une attention particulière doit être portée à la protection des tuyaux en PVC pendant le coulage du béton et pour assurer la longévité des installations. Diverses méthodes existent pour empêcher que le béton n'endommage ou ne déplace les réseaux lors de sa mise en place.
Percer une Dalle Béton : Une Opération Délicate
La question se pose : est-il possible de percer une dalle en béton existante pour y faire passer un tuyau en PVC ? La réponse est oui, mais il s'agit d'une opération qui demande une grande prudence et une vérification préalable des plans structurels du bâtiment. Idéalement, les passages nécessaires devraient être anticipés dès la phase de conception pour éviter des interventions ultérieures potentiellement complexes et coûteuses en sous-œuvre.
Lorsqu'il s'agit de faire passer un tuyau en PVC dans une dalle déjà coulée, il est primordial de considérer la nature du sol sous cette dalle. Si un vide sanitaire est présent, l'opération peut être moins contraignante, bien que pas nécessairement simple. Il faut alors s'assurer de la hauteur suffisante entre le sol et le dessous de la dalle pour permettre le passage d'un ouvrier, ce qui facilite grandement les travaux. Dans le cas d'une dalle sur terre-plein, la situation se complexifie.
Une méthode envisagée pour le passage d'une canalisation sous une dalle existante, lorsque le forage direct n'est pas une option, est l'utilisation d'une "taupe" mécanique. Cet outil permet de creuser un tunnel sous la dalle, minimisant ainsi les travaux de démolition et de remblaiement. Cependant, cette technique peut être plus ardue si le sol est particulièrement caillouteux ou rocheux. Dans de tels cas, l'intervention d'un puisatier pourrait devenir incontournable.
Les Spécificités Techniques du Passage de Tuyaux
L'installation de tuyaux en PVC sous une dalle demande une attention particulière à plusieurs aspects techniques pour garantir la fonctionnalité et la durabilité du réseau.
La Pente : Un Facteur Crucial pour l'Écoulement

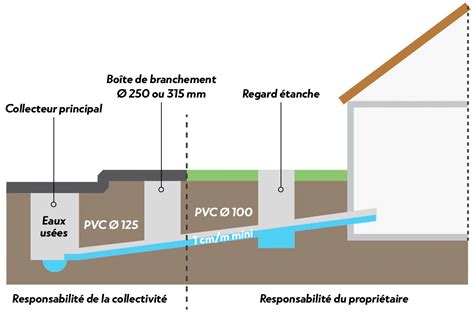

L'un des éléments les plus critiques lors de l'installation de canalisations d'évacuation est la pente. Sans une pente adéquate, les écoulements peuvent stagner, entraînant des bouchons et des problèmes d'hygiène. La règle générale préconise une pente minimale de 3 cm par mètre pour les canalisations d'évacuation. Il est possible d'augmenter cette pente, à condition que cela ne pose pas de contraintes liées à l'épaisseur de la dalle ou du hérisson. Pour régler la pente, on peut caler les canalisations avec des supports adaptés ou des briques, et contrôler systématiquement l'inclinaison à l'aide d'un niveau à bulle. Une marque sur le niveau peut aider à visualiser la pente recherchée.
Pour les canalisations encastrées, il est souvent préférable d'opter pour des tubes de diamètre plus important et de leur conférer une pente plus marquée afin de réduire davantage les risques d'engorgement. Une autre méthode consiste à tendre un fil horizontal au-dessus de la canalisation et à mesurer la différence de niveau entre les deux extrémités pour vérifier la pente.
Le Diamètre des Tuyaux : Adapter à l'Usage
Le choix du diamètre des tuyaux en PVC doit être adapté à leur usage spécifique. Pour les éléments sanitaires courants tels que les lavabos, les baignoires ou les douches, des tubes de diamètre 30, 40 ou 50 mm sont généralement utilisés. Il est recommandé de prévoir des tubes d'évacuation du même diamètre que celui des siphons pour éviter l'utilisation de raccords de réduction, qui peuvent être des points de faiblesse potentiels.
Pour les canalisations d'évacuation principales qui collectent les eaux de plusieurs appareils pour les acheminer vers la colonne de descente, un diamètre de 80 ou 100 mm est nécessaire. Les descentes d'eaux-vannes, qui proviennent des toilettes, requièrent un diamètre encore plus important, généralement de 100 ou 120 mm. La cuvette des WC doit impérativement être raccordée avec une canalisation de même diamètre pour assurer un écoulement optimal.
Les Raccordements et Assemblages
Les raccordements entre tubes de même diamètre s'effectuent à l'aide d'éléments spécifiques tels que des coudes, des tés, des manchons, des cols-de-cygne ou des culottes. Ces pièces sont disponibles pour une large gamme de diamètres, y compris pour les tubes de très grand diamètre. Pour assurer la fiabilité de l'assemblage, il est essentiel de nettoyer et dégraisser soigneusement les surfaces à coller (intérieur du raccord et extérieur du tube). Un léger dépolissage du PVC avec du papier abrasif ou une lime permet à la colle d'adhérer plus efficacement. La colle PVC, appliquée au pinceau, assure une liaison solide et étanche. Avant de procéder à l'encastrement, il est fortement recommandé de réaliser un essai d'écoulement après le séchage complet de la colle pour vérifier l'absence de fuites et le bon fonctionnement du réseau.
Les Risques Associés au Passage de Tuyaux sous Dalle
L'installation de canalisations sous une dalle, bien que souvent nécessaire, présente des risques qu'il convient de maîtriser.
L'Accessibilité des Raccords
Dans le cas où les canalisations sont rendues inaccessibles par l'épaisseur de la dalle, de la chape ou du ravoirage, les règles de l'art imposent des contraintes spécifiques sur les modes d'assemblage. Pour les matériaux métalliques, seule la soudure est autorisée. Pour les plastiques, le collage est la seule méthode homologuée. Les raccords mécaniques, qui nécessitent un accès pour d'éventuelles interventions, sont généralement proscrits dans ces configurations, à une seule exception près : le siphon de sol utilisé dans les douches à l'italienne, dont la conception permet un accès spécifique (conformément à la norme NF DTU 60.1).
Il est donc primordial de s'assurer que tous les raccords puissent rester accessibles pour d'éventuelles réparations futures. L'idée de combler un espace autour des tuyaux avec de la mousse expansive, par exemple, avant la réalisation de la finition, peut sembler pratique, mais elle rendra toute intervention ultérieure sur ces raccords extrêmement compliquée, voire impossible sans endommager la dalle.
La Stabilité du Tuyau Durant le Coulage
Pendant le coulage du béton, les tuyaux peuvent avoir tendance à remonter ou à se déplacer sous la pression du béton frais. Pour éviter cela, il est essentiel de les fixer solidement en place avant le coulage. L'utilisation de barres métalliques de diamètre 8, par exemple, peut servir d'ancrage. Pour des tuyaux de grand diamètre et de longueur conséquente, le risque de mouvement est accru, et une fixation rigoureuse est d'autant plus nécessaire pour maintenir le tuyau dans la position voulue et respecter la pente définie.
L'Épaisseur Minimale de Béton
Pour assurer une protection adéquate des tuyaux en PVC encastrés dans une dalle, il est conseillé de prévoir une épaisseur minimale de béton d'enrobage d'environ 5 cm au-dessus des tuyaux. Cette épaisseur contribue à protéger le tuyau des contraintes mécaniques exercées par la dalle et à répartir les charges de manière uniforme.
Si les tuyaux flottent dans le béton sans être correctement fixés, ils risquent de remonter en surface, d'être endommagés par le poids du béton ou, pire, de fragiliser la dalle elle-même. La fixation est donc une étape non négociable.
Solutions et Bonnes Pratiques
Face aux défis que pose le passage de canalisations sous une dalle, plusieurs solutions et bonnes pratiques peuvent être mises en œuvre.
Le Choix des Matériaux
Le PVC s'est imposé comme un matériau de choix pour les canalisations d'évacuation, remplaçant avantageusement des matériaux plus anciens comme l'acier, la fonte ou le cuivre. Il est apprécié pour sa résistance à la corrosion et sa durabilité. Des marques reconnues telles que Geberit, Wavin, ou encore les produits disponibles dans les grandes surfaces de bricolage comme Leroy Merlin et Castorama, offrent des garanties de qualité pour les matériaux utilisés dans ces installations.
L'Enrobage et le Remblayage
Lorsque des canalisations sont enterrées, elles doivent reposer sur un lit de pose composé d'éléments fins et homogènes, tels que de la terre épierrée ou du sable, damés de manière à assurer un support uniforme sur toute la longueur du tuyau. Le remblayage de la fouille doit également être réalisé avec des matériaux similaires, jusqu'à une hauteur de 0,20 m au-dessus de la tuyauterie. Au-delà de ce niveau, le remblayage peut être effectué avec du tout-venant, mis en œuvre par couches successives et damées.
Il est important de noter que l'enrobage des tuyaux dans le mortier de pose des carrelages scellés n'est pas autorisé. Cette pratique présente un risque d'endommagement de la canalisation lors d'interventions ultérieures sur le carrelage. Le tuyau doit impérativement être inclus dans un ravoirage adapté. Ces règles d'encastrement sont applicables indépendamment du type de fluide transporté, qu'il s'agisse d'eau ou de gaz. Cependant, les parcours des conduites de gaz doivent respecter des normes spécifiques, notamment en interdisant leur passage au-dessus d'un vide sanitaire pour prévenir tout risque d'accumulation.
Les Traversées de Dallages
Les traversées verticales de dallages ou de planchers sont autorisées à condition d'être réalisées à l'aide de fourreaux. Ces fourreaux doivent être mis en place avant l'exécution de la chape ou de la dalle flottante.
Plomberie : Évacuations PVC - Ma Maison Conteneur #16
La Gestion des Espaces Creux
Dans le cas où un trou est percé dans une dalle pour le passage de plusieurs tuyaux (évacuation, arrivées d'eau chaude et froide), et que la pièce à laquelle ces tuyaux sont destinés n'est pas encore achevée, il peut être tentant de combler l'espace vacant. Si le passage n'est plus accessible par la suite, il est crucial d'installer les tuyaux avec des bouchons déposables à l'étage. Combler l'espace avec des matériaux comme la mousse expansive pourrait sembler une solution rapide, mais elle pose le problème de l'accessibilité future des raccords, ce qui est contraire aux normes de plomberie.
Solutions pour les Dalles Existantes
Pour les situations où la dalle en béton est déjà coulée et qu'il est nécessaire d'y faire passer une canalisation, plusieurs approches peuvent être envisagées :
Le découpage de la dalle : Cette méthode, bien que possible, est complexe et doit idéalement être confiée à des professionnels. Elle implique de découper une section de la dalle pour accéder à l'espace sous-jacent et y installer la canalisation. Il faut alors s'assurer de ne pas endommager le tuyau existant si l'on cherche à le modifier ou à le remplacer. L'utilisation d'une carotteuse peut être une solution pour créer un passage précis, mais cela reste une opération délicate.
La méthode de la "taupe" : Comme mentionné précédemment, cet outil permet de creuser un tunnel sous la dalle sans avoir à la démolir entièrement. C'est une solution plus discrète et moins destructrice.
La modification de l'agencement : Dans certains cas, il peut être plus judicieux de revoir la disposition des pièces pour éviter le passage de la canalisation sous la dalle. Par exemple, déplacer l'emplacement de la salle de bains pourrait éliminer le besoin de traverser la dalle.
Lorsqu'il s'agit de rénover une maison ancienne, notamment un sol constitué de pierre sur terre battue surmonté d'un plancher en bois, la question se pose de savoir s'il est préférable de couler une nouvelle dalle en béton ou de créer un vide sanitaire en dur. Le choix dépendra de nombreux facteurs, dont l'état de la structure existante, les contraintes budgétaires et les objectifs de la rénovation. La réalisation d'une dalle de sol en béton, que ce soit en neuf ou en rénovation, offre une opportunité d'intégrer le réseau de canalisations des eaux usées de manière réfléchie, en tenant compte de l'emplacement des appareils sanitaires et des pièces concernées.
En conclusion, le passage de tuyaux en PVC sous une dalle en béton est une opération technique qui demande une expertise et une planification rigoureuses. Qu'il s'agisse d'une construction neuve ou d'une rénovation, le respect des normes, le choix des matériaux appropriés et l'application des bonnes pratiques sont essentiels pour garantir la sécurité, la fonctionnalité et la durabilité de l'installation.
