Les motobineuses MABEC, outils essentiels pour de nombreux jardiniers et agriculteurs, sont réputées pour leur robustesse et leur efficacité. Cependant, comme tout équipement mécanique, elles nécessitent un entretien régulier et, parfois, des réparations. Cet article explore en profondeur les aspects liés à la réparation, à l'entretien, et aux particularités des modèles MABEC, en se basant sur des expériences concrètes et des informations techniques.
Diagnostic et Réparation des Pannes Courantes
La vie d'une motobineuse est jalonnée de travaux ardus, et des pannes peuvent survenir. Un diagnostic précis est la première étape cruciale pour toute réparation efficace.
L'Embrayage et ses Composants
Un des éléments les plus sollicités sur une motobineuse est l'embrayage. Il est fréquent qu'il commence à «sauter quand il force», surtout après avoir bloqué le rotavator dans une racine, par exemple. Ce symptôme indique souvent plusieurs problèmes concomitants. Un ressort peut avoir cassé, la garniture est peut-être usée, et la cloche peut présenter plusieurs rayures. En cas de rayures sur la cloche, il est essentiel d'évaluer leur profondeur et leur impact sur le fonctionnement. Il est possible que la cloche ne soit plus réutilisable si les marques sont trop profondes.
Pour la garniture des masselottes, il est parfois possible de trouver un garage poids lourds à proximité qui pourrait effectuer le rechargement. Les masselottes peuvent être rechargées pour retrouver leur efficacité d'origine. Les ressorts d'embrayage doivent être remplacés s'ils sont cassés ou fatigués.
L'embrayage automatique centrifuge, commandé par la manette des gaz, et le tambour récepteur de l'embrayage sont contenus dans le carter d'embrayage. Cet embrayage automatique très progressif confère une grande souplesse de démarrage et de conduite à la machine.
La Boîte de Vitesses et ses Engrenages
Le rotavator, en se coinçant, peut également avoir des répercussions sur la boîte de vitesses. Un pignon de grande vitesse peut se retrouver «bien usé». Le déblocage côté gauche peut nécessiter un rechargement si l'on a «l'air d'avoir trop forcé». La roue en bronze peut être un peu usée, mais cette usure peut ne pas s'être amplifiée au fil des ans.
Lors du démontage de la boîte pour inspection, il est important de noter que des «points de soudure» peuvent être présents à l'intérieur, indiquant des réparations antérieures. Le processus de réparation d'un MABEC peut nécessiter une «bonne cure de jouvence».
Recherche et Compatibilité des Pièces Détachées
La recherche de pièces détachées pour des modèles anciens comme le MABEC 500 peut être un défi. Les «occasions sur le bon coin» sont rares. Il est crucial de savoir si des pièces d'autres modèles peuvent être compatibles. La question se pose souvent de savoir s'il y a «beaucoup d'écart entre les boîtes à vitesse CB 400 et CB 450/500». Il peut manquer les vitesses petite et grande sur certains modèles, mais certaines pièces peuvent correspondre.
Un catalogue de pièces commun CB 450 / CB 500 peut aider à identifier les pièces partageant la même référence et qui sont présentes sur les deux types de machines, ce qui devrait en théorie les rendre communes aux deux modèles. Bien que la qualité d'une copie de photocopie puisse être médiocre, cela permet d'avoir une idée de ce qui est commun et d'élargir le champ des recherches.
Cependant, la compatibilité des pièces est «compliquée». Le CB 500 a «subi une évolution à partir du n° 1100», et les pièces de la série d'avant ne sont «pas mélangeables ni interchangeables avec celles de la série d'après». Ainsi, récupérer des pièces d'un autre modèle peut être «casse-tête assuré». La seule façon d'avoir des certitudes est de démonter et de comparer les pièces «pied à coulisse en main». L'identification du pont est facilitée par les «marquages sur la plaquette d'identification».
Par exemple, si un CB 500 a le numéro 1514 et un CB 450 destiné aux pièces a le numéro 52254, il est probable qu'une «cloche d'embrayage en bonne état» puisse être récupérée.
Entretien Préventif et Réglages Essentiels
Un entretien régulier est la clé pour prolonger la durée de vie de votre motobineuse MABEC et éviter des pannes coûteuses.

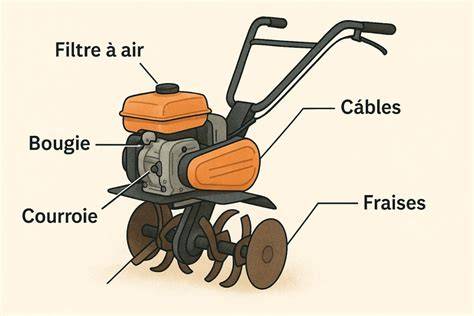

Le Moteur et le Filtre à Air
Le moteur MABEC 617, même s'il «tourne à merveille», nécessite une attention particulière. Le «filtre à air doit être bien pris». Le filtre à air est un organe essentiel du moteur et doit faire l'objet de «soins particulièrement attentifs». Il comprend un élément filtrant en papier plissé.
La Boîte de Mécanisme et le Refroidissement
La boîte de mécanisme est considérée comme rodée après 20 heures de fonctionnement. Le remplissage de la boîte de mécanisme se fait par le bouchon équipé d'un reniflard situé sur la partie supérieure du carter. Un bouchon niveau est situé sur le côté gauche. Il est nécessaire de vérifier périodiquement le niveau d'huile dans le carter et de faire le plein avec de l'huile «S.A.E. 90». Le refroidissement du moteur est assuré par une turbine.
Rodage et Utilisation Optimale
La durée de vie d'un matériel mécanique est proportionnelle à la façon dont il a été rodé. Pour le rodage, il convient de «régler sa vitesse à mi-régime (1600 à 1800 tr/mn)» et de le laisser tourner «jusqu'à épuisement du carburant dans le réservoir».
Vitesses : Passer la vitesse désirée en poussant ou tirant le levier (5) pour le CB 450 et (4) pour le CB 30 jusqu'à l'enclenchement du verrouillage de la vitesse. Si les pignons de la boîte ne se trouvent pas en face l'un de l'autre, on peut rencontrer une forte résistance à la manœuvre du levier des vitesses. Il ne faut pas forcer sur le levier. Il suffit de donner «très rapidement un peu de gaz en refermant aussitôt la manette pour déplacer les pignons de la boîte». Il est impératif de «ne pas changer de vitesses en marche».
Arrêt du Moteur
Pour arrêter le moteur, il suffit de «fermer le robinet d'essence».
Spécificités des Modèles MABEC : CB 30, CB 450 et CB 500
Les motobineuses MABEC présentent des caractéristiques différentes selon les modèles, notamment en ce qui concerne les mancherons, les potences, et l'attelage des outils.
Mancherons et Potences
La potence est réversible, permettant de transformer le motoculteur en faucheuse frontale.
- Pour CB 30 : Il suffit de «simplement écarter deux bras pour obtenir un déblocage instantané». Pour faire varier leur écartement, il suffit de «serrer ou desserrer l'écrou T.6.P.».
- Pour CB 450 : Il suffit de «simplement relever le levier (II)» ce qui permet de «libérer instantanément la noix de pivotement (10)» ainsi que «l'excentrique de déport (7)». On peut alors agir latéralement sur le même plan lorsque la position latérale a été trouvée. Il ne reste plus qu'à «régler les mancherons en hauteur et à rebloquer l'ensemble en faisant basculer vers l'avant le levier (II)». Les leviers sont conçus de façon que l'utilisateur retrouve exactement les mêmes positions sur la plaque indicatrice.
Les Pneus Agraires
Les pneus agraires ont un sens de rotation indiqué par une flèche sur le flanc du pneu. Il est préférable de préparer la solution à l'eau et non l'inverse pour le lestage. Le remplissage avec la solution ne doit être que partiel (environ 3/4). Il ne faut pas oublier de gonfler ensuite les pneus. Il est important de «vérifier le gonflage des pneus».
Le Carter Commun et les Outils de Rotoculteur
Un carter commun en fonte malléable renferme un renvoi d'angle à pignons coniques pour entraîner l'arbre transversal des outils. Sur le couvercle arrêté est fixé le patin de profondeur. Ce dernier compte une série de trous permettant de régler la profondeur du travail. Le réglage se fait par un boulon central dont la tête doit être fixée du côté droit et la partie filetée du côté gauche. Les outils de rotoculteur sont boulonnés sur des supports d'outils carrés.
L'Attelage et le Réglage d'Aplomb
L'aplomb se règle au moyen de la vis à broche (5) pour le CB 450 et (1) pour le CB 30 placée sur le côté de l'attelage. Lorsque les deux oreilles (6) pour le CB 450 sont exactement en face l'une de l'autre, l'attelage est dans la position d'aplomb zéro. Le réglage latéral se fait à l'aide du volant (7) pour le CB 450 et (5) pour le CB 30. Le débattement latéral est pratiquement nul. L'outil se monte directement dans la chape des outils (1). Pendant le travail, l'étançon de la charrue doit être d'aplomb. Pour le premier sillon, il faut «amener l'étançon à la verticale par réglage de la vis d'aplomb de l'attelage».
Le Limiteur d'Effort et l'Attache-Rapide
Le limiteur d'effort est nécessaire pour éviter le bourrage et se monte à l'avant de l'entraîneur par une simple vis. Le limiteur est embrayé lorsque le bras est libre. Pour l'assembler, il faut fixer la poulie (4) sur l'axe de la pompe à l'aide d'une clavette, le blocage de cette poulie se faisant par la vis à 6 pans creux montée sur la poulie. Ensuite, il faut mettre la courroie trapézoïdale (5).
L'attache-rapide permet le montage des outils entraînés par la prise de force arrière, tels que la fraise, le rotoculteur, la faucheuse, ou la poulie prise de force.
Bien utiliser une motobineuse.
Identification des Pièces et des Modèles
Pour toute commande de pièces détachées, il est crucial de fournir des informations précises. Il faut indiquer le numéro de l'ensemble auquel elles sont destinées, ce numéro figurant sur la plaque que porte l'ensemble. Il est également nécessaire de mentionner le type et le numéro de l'appareil tels qu'ils sont inscrits sur la plaque du constructeur. Cela évite les erreurs de commande et garantit la compatibilité des pièces avec votre machine spécifique.
Récupération et Restauration
Dans le monde des "Tracteurs et Motoculteurs d'Antan", la récupération de pièces est une pratique courante. Cependant, elle est souvent associée à des défis, notamment en raison des évolutions des modèles et des variations entre les séries. Des pièces intéressantes, comme une «cloche d'embrayage en super état» et «quelques accessoires», peuvent être récupérées et réutilisées, offrant une nouvelle vie à une machine ancienne.
La patience et une approche méthodique sont indispensables pour la restauration d'une motobineuse MABEC. Chaque intervention, qu'il s'agisse de remplacer un ressort cassé, de recharger des masselottes, ou de comparer des pignons, contribue à remettre en service ces machines robustes qui continuent de servir leurs propriétaires fidèles.
