Une motobineuse ou un motoculteur est un allié précieux pour l'entretien des sols, mais comme tout équipement mécanique, il peut rencontrer des problèmes de fonctionnement. Comprendre les différents aspects de sa transmission, et en particulier le rôle du pignon de marche arrière, est essentiel pour un diagnostic et une réparation efficaces. Cette connaissance permet d'assurer la longévité et la performance de votre appareil.
Comprendre la transmission et les pannes courantes
Les pannes sur ce type d'engins sont principalement de deux sortes : celles liées à la partie outils et celles concernant le moteur. Pour les pannes moteurs, il est généralement recommandé de se référer à la rubrique moteur spécifique. Cependant, de nombreux problèmes proviennent de la transmission, un élément central qui assure la liaison entre le moteur et les outils de travail.
Sur une motobineuse classique ou adaptable, la transmission ne contient souvent que deux pignons reliés par une solide chaîne. Cette chaîne relie le pignon "moteur" à l’arbre de roues. L’ensemble est positionné dans deux demi-carters étanches en tôle emboutie, qui sont solidarisés par une rangée de boulons en périphérie. Le carter est rempli soit d’huile épaisse, soit de graisse plutôt liquide, et il doit être le plus étroit possible pour ne laisser qu’une mince bande non travaillée.

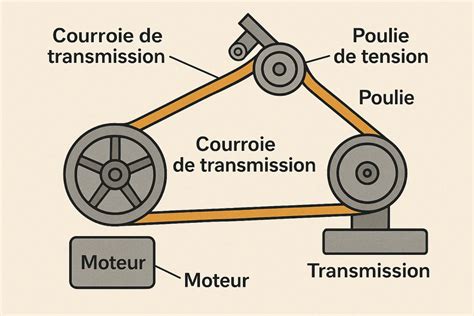

Sur ce type de motobineuse ou motoculteur, l'outil de travail (les fraises) est déporté vers l'arrière. Le bloc rota (fraise) peut être entraîné par un carter avec boîte de vitesse ou directement par un boîtier de renvoi à courroie, qui sont eux-mêmes entraînés par poulie et courroie. Les pannes souvent rencontrées dans ce cas sont liées aux courroies ou aux poulies. Il est crucial de vérifier ces éléments, ainsi que les roulements des poulies, qui peuvent avoir pris du jeu, entraînant ainsi un mauvais alignement.
Vous pouvez également avoir un pont de transmission avec un boîtier à plusieurs vitesses. Dans ce cas, le souci est plus complexe et l'opération est plus délicate, requérant des connaissances en mécanique. Un modèle similaire au précédent, du moins dans son utilisation avec les outils (rota ou charrue), se distingue par une transmission qui s'effectue par prise de force. Ce type de matériel est doté d'un moteur relié par un embrayage à un pont de transmission à engrenages. Ce dernier entraîne les roues, mais aussi, avec une prise de force arrière, les outils tels que la rota fraise, le girobroyeur ou la tondeuse à fléaux. La recherche de pannes est alors plus délicate, car l'embrayage peut avoir lâché ou un problème peut survenir à l'intérieur du pont. Là encore, l'intervention demande une bonne connaissance mécanique.
Le rôle crucial du pignon de marche arrière
Si vous rencontrez des problèmes avec le pignon de marche arrière de votre motoculteur, il est essentiel de bien comprendre comment le fixer correctement sur l'arbre de la poulie pour assurer un bon fonctionnement de votre appareil. Le pignon de marche arrière est un composant clé qui permet d'inverser le sens de rotation des roues ou des fraises, offrant ainsi une maniabilité accrue à la motobineuse ou au motoculteur. Sans un pignon fonctionnel et correctement monté, la marche arrière serait impossible, limitant considérablement l'efficacité de l'appareil.
Procédure de fixation et de remplacement du pignon de marche arrière
La fixation correcte du pignon de marche arrière est une étape primordiale pour éviter tout dysfonctionnement. Tout d'abord, il est important de démonter la poulie pour accéder à l'arbre sur lequel sera fixé le pignon de marche arrière. Ensuite, il faut enfiler le pignon sur l'arbre en vous assurant qu'il est correctement aligné. Il est crucial de s'assurer que l'écrou de fixation du pignon est correctement serré pour éviter tout risque de desserrage lors de l'utilisation du motoculteur. Un écrou mal serré pourrait entraîner un désalignement du pignon, voire son détachement, ce qui endommagerait la transmission.
Si le pas de vis de l'arbre est endommagé, vous pouvez tenter de le rectifier avec une filière. Cependant, il est impératif de veiller à manipuler la filière avec précaution pour éviter d'aggraver la situation. Une rectification mal effectuée pourrait rendre l'arbre inutilisable et nécessiter son remplacement complet. En résumé, il est essentiel de bien suivre les étapes de fixation du pignon de marche arrière sur l'arbre de la poulie pour assurer le bon fonctionnement de votre motoculteur.
Pour un remplacement de pignon de roue, la procédure est similaire mais peut varier légèrement selon les modèles. Démontez d'abord la roue concernée en retirant l'axe de fixation et les flasques de protection. Accédez ensuite au pignon usagé en désolidarisant l'ensemble de l'arbre de transmission, en prenant soin de noter la position d'origine pour le remontage. Installez le nouveau pignon d'origine Colombia en respectant le sens de montage et les couples de serrage préconisés par le constructeur.
Fiabilisation courroie qui déraille sur motobineuse husqvarna tf 335 325 225 120 224 435 motoculteur
Importance des pièces d'origine Colombia
Les avantages concrets des pièces d'origine Colombia face aux adaptables sont nombreux et significatifs. Contrairement aux pièces adaptables, le pignon de roue d'origine Colombia respecte scrupuleusement les tolérances dimensionnelles et les spécifications métallurgiques définies par le constructeur. Cette conformité garantit un engrènement parfait avec la couronne dentée et évite les jeux mécaniques responsables d'usures prématurées. L'utilisation de pièces non conformes peut entraîner des frottements excessifs, une surchauffe et une défaillance rapide de la transmission.
D'un point de vue qualité, les matériaux utilisés pour les pièces d'origine subissent des traitements thermiques spécifiques assurant une résistance optimale aux contraintes mécaniques. Cette robustesse est essentielle pour un composant soumis à des forces importantes lors de l'utilisation de l'appareil. La garantie constructeur Colombia accompagne chaque pièce authentique, offrant une sécurité juridique et technique absente des références adaptables. En cas de problème, cette garantie protège l'utilisateur et assure un support en cas de défaut de fabrication.
Le fonctionnement mécanique du pignon dans la transmission de la tondeuse est un excellent exemple de l'importance de la qualité des pièces. Situé en bout d'arbre de boîte de vitesse, le pignon de roue transforme la rotation motorisée en mouvement d'avancement de la tondeuse. Protégé à l'intérieur de la roue par les flasques, ce composant transmet la puissance vers la couronne périphérique pour assurer la propulsion.
Votre tondeuse Colombia utilise un système de transmission différentiel où chaque pignon côté droit et gauche possède des caractéristiques spécifiques non interchangeables. Il est absolument impératif d'éviter le graissage de cette zone pour prévenir la formation d'amalgames entre graisse et herbes sèches qui compromettraient le fonctionnement. Ces amalgames peuvent bloquer le pignon et entraîner une défaillance du système de transmission.
Identification des pièces et maintenance préventive

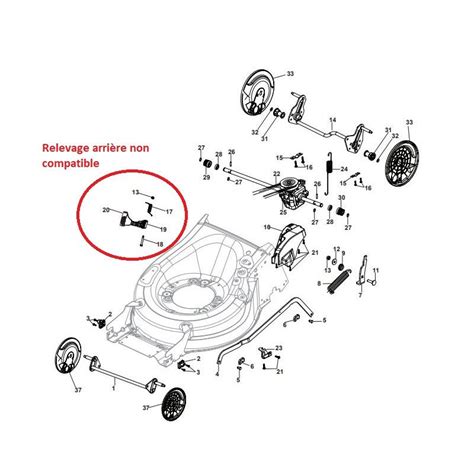

Plusieurs séries de tondeuses Colombia intègrent ce type de pignon de roue dans leur système de transmission. Les modèles autotractés et les versions à guidon nécessitent des références spécifiques selon la cylindrée et l'année de fabrication de votre équipement. Il est donc indispensable de consulter impérativement la documentation technique de votre tondeuse pour identifier la référence exacte correspondant à votre modèle. Des revendeurs spécialisés en motoculture, comme 190cc.fr, disposent du catalogue complet des références Colombia pour vous orienter vers la pièce adaptée à vos besoins.
En cas de doute ou de difficultés, il est toujours possible d'utiliser les forums et leurs différentes rubriques pour trouver de l'aide. Un groupe important d'intervenants pourra vous aider dans la recherche de pannes, mais aussi si vous avez besoin de pièces ou de documentations. Vous pouvez aussi demander un avis sur un matériel spécifique. La maintenance préventive est également un facteur clé pour prolonger la durée de vie de votre motobineuse ou motoculteur. Des vérifications régulières des pignons, des chaînes, des courroies et des roulements peuvent identifier des problèmes potentiels avant qu'ils ne deviennent des pannes majeures. Le nettoyage régulier des carters de transmission pour éviter l'accumulation de saletés et de débris est aussi crucial.
Spécificités des transmissions à prise de force
Les systèmes de transmission par prise de force sont une caractéristique importante de certains motoculteurs, notamment ceux conçus pour une polyvalence accrue avec une gamme d'outils arrière. Dans ces configurations, la prise de force permet d'entraîner des accessoires tels que des fraises rotatives, des broyeurs, des tondeuses à fléaux, ou même des pompes, indépendamment du mouvement des roues. La complexité de ces systèmes réside dans la gestion de la puissance transmise depuis le moteur, via l'embrayage et le pont de transmission à engrenages, vers les roues motrices et simultanément vers l'arbre de prise de force.
Lorsqu'un problème survient dans un système à prise de force, les diagnostics peuvent être plus délicats. Un embrayage défectueux peut empêcher la transmission de la puissance aux roues et aux outils. De même, des problèmes internes au pont de transmission, tels que des engrenages usés ou cassés, peuvent affecter la fonctionnalité de l'ensemble de l'appareil. Ces interventions demandent une bonne connaissance mécanique, car elles impliquent souvent le démontage de composants internes complexes et la compréhension des synchronisations et des tolérances. La précision est essentielle pour garantir un remontage correct et éviter des dommages supplémentaires. Il est souvent conseillé, en cas de problèmes complexes sur ces systèmes, de faire appel à un professionnel ou de consulter des schémas techniques détaillés et des manuels de réparation spécifiques au modèle de l'appareil.
La prévention des problèmes de transmission
Au-delà des réparations, la prévention joue un rôle fondamental dans la durée de vie et la performance de la transmission d'une motobineuse ou d'un motoculteur Colombia. Il est recommandé de suivre scrupuleusement les intervalles de maintenance spécifiés par le fabricant pour la vérification et le remplacement des fluides de transmission (huile ou graisse). Un niveau insuffisant ou une qualité dégradée du lubrifiant peut entraîner une usure prématurée des pignons, des roulements et de la chaîne. De même, l'inspection régulière de la tension de la chaîne et des courroies est essentielle. Une chaîne trop lâche peut sauter ou s'user rapidement, tandis qu'une courroie détendue peut glisser, réduisant l'efficacité de la transmission et générant de la chaleur excessive.
Il est également important de nettoyer régulièrement la zone de transmission pour éviter l'accumulation de terre, d'herbe et d'autres débris qui pourraient s'infiltrer dans les carters ou entraver le bon fonctionnement des pignons et des chaînes. Les environnements de travail humides ou poussiéreux nécessitent une attention particulière à cet égard. L'alignement des poulies et des arbres doit être vérifié périodiquement. Un mauvais alignement, même minime, peut provoquer une usure inégale et des contraintes inutiles sur les composants, conduisant à des défaillances prématurées. Enfin, l'utilisation correcte de l'équipement, en évitant les surcharges et les chocs violents, contribue grandement à la préservation de l'intégrité de la transmission. Le respect de ces principes de maintenance préventive garantira une utilisation fiable et durable de votre équipement Colombia.
