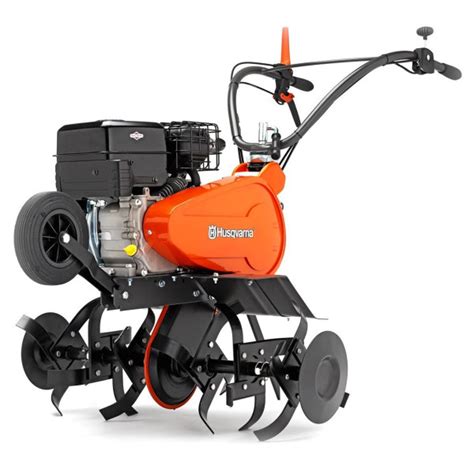

Les motobineuses, outils précieux pour l'entretien des jardins, peuvent parfois rencontrer des problèmes d'entraînement qui entravent leur bon fonctionnement. Un dysfonctionnement de l'embrayage ou de la courroie sur un modèle comme la Husqvarna T 560RS peut se manifester par une perte d'avancement, des mouvements irréguliers ou un arrêt complet de la machine, même lorsque le moteur tourne. Cet article explore les causes courantes de ces problèmes et propose des pistes de résolution détaillées.
Comprendre le Système d'Embrayage et de Courroie
Le système d'entraînement d'une motobineuse repose sur un ou plusieurs galets tendeurs qui, en appliquant une tension sur les courroies, permettent la transmission de la puissance du moteur aux fraises ou aux roues motrices. Lorsque le galet du haut ne tend plus la courroie, cela indique une défaillance dans ce mécanisme essentiel. Un ressort détendu et des supports de galet qui se touchent sont des signes visuels de ce problème, car le montage d'origine prévoit une tension adéquate pour le bon fonctionnement.
Diagnostic des Problèmes d'Avancement
Plusieurs éléments peuvent être à l'origine d'un problème d'avancement sur une motobineuse Husqvarna T 560RS. L'identification précise de la cause est cruciale pour une réparation efficace.
Goupille de Poulie : Une Absence Cruciale
Une cause potentielle de perte d'entraînement est l'absence ou la rupture de la goupille qui maintient la poulie sur son arbre. Si la poulie ne tourne pas avec l'arbre, la courroie ne peut pas être entraînée correctement, ce qui se traduit par une absence d'avancement. Il est important de vérifier si une goupille est nécessaire, car certaines poulies peuvent sembler tenir sans. Cependant, sur ces machines, et notamment sur celles fabriquées par feu Pilote88, il est courant que la goupille de la poulie réceptrice se casse. Il faut donc s'assurer qu'elle est bien présente et entière.
Positionnement et Longueur de la Courroie

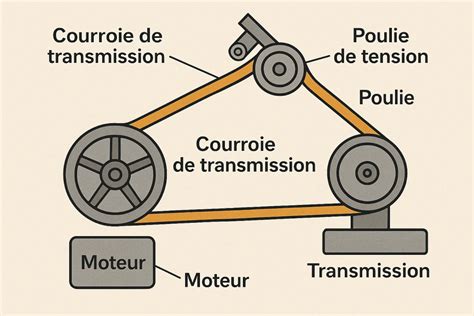

La courroie doit être correctement positionnée sur les galets. Il est crucial qu'elle passe au-dessous du galet du haut et au-dessous du galet du bas pour une tension optimale. Une courroie mal positionnée, usée ou trop longue ne pourra pas être tendue efficacement, ce qui entraînera une perte d'entraînement. De plus, une courroie craquelée et effilochée sur les côtés après seulement quelques heures d'utilisation, même après un hivernage dans des conditions non extrêmes, suggère un problème sous-jacent. Cela pourrait indiquer que les poulies sont abîmées ou mal alignées, exerçant une friction excessive sur la courroie.
Le Rôle des Galets Tendeurs et des Courroies Multiples
Sur certains modèles, l'impression que la courroie est trop longue ou usée peut être due au fait que la tension pour embrayer devrait être effectuée par l'autre galet, celui du bas. Le galet du haut pourrait alors être destiné à une autre courroie, absente, servant à la marche arrière. L'appui des galets sur les courroies doit se faire "par l'extérieur" de la courroie pour un fonctionnement optimal.
Si le galet du haut ne tend plus la courroie, et que les supports de galet haut et bas se touchent, cela soulève des questions sur le montage d'origine. Il est possible qu'il manque une courroie. Chaque courroie devrait avoir son galet tendeur dédié, l'un pour la marche avant et l'autre pour la marche arrière. La motobineuse Husqvarna T 560RS n'ayant pas de marche arrière de base, l'ajout d'une courroie pourrait améliorer la fonctionnalité, mais il est essentiel de comprendre si les deux courroies peuvent être sur un même galet et comment la deuxième courroie interagit avec le galet du haut.
Alignement de la Poulie du Vilebrequin
Une poulie du vilebrequin mal positionnée peut également être une source de problème. Si la courroie est dans la gorge de la marche arrière sur la grande poulie réceptrice alors qu'elle devrait être dans la gorge extérieure pour la marche avant, cela perturbera l'entraînement. Pour la marche avant, c'est le galet du bas qui est crucial. Il faut donc aligner la poulie du vilebrequin (rotation antihoraire) sur la gorge extérieure. Les guides de courroie doivent également être vérifiés car ils peuvent avoir été tordus, contribuant au mauvais alignement et à l'usure prématurée de la courroie.
Le Rôle des Ressorts dans la Tension de la Courroie
Les ressorts jouent un rôle primordial dans le système d'embrayage et de débrayage de la motobineuse. Un ressort complètement détendu, tel qu'observé, est un indicateur clair d'un dysfonctionnement. Sur ce type de système, on trouve généralement deux catégories de ressorts :
- Ressorts en bout de câble : Destinés à adapter la longueur du câble lorsque l'utilisateur tire dessus.
- Ressorts sur chaque système de tendeur de courroie : Leur fonction est de détendre la courroie lorsque l'on arrête de tirer sur le câble. Contrairement à ce que l'on pourrait penser, l'objectif est que le système soit embrayé lorsque l'on actionne une poignée, et qu'il se débraye si l'on "lâche tout", assurant ainsi la sécurité de l'utilisateur.
Si un ressort est détendu, il ne remplit plus sa fonction de tension ou de détente, ce qui affecte directement le bon engagement ou désengagement de la courroie et, par conséquent, l'avancement de la machine. Il est impératif de localiser tous les ressorts nécessaires et de s'assurer qu'ils sont correctement installés et fonctionnels.
Comment réparer un motoculteur qui ne fonctionne plus ? Tuto pour réparer une motobineuse
Causes Courantes de Perte d'Entraînement Générales
Outre les problèmes spécifiques à l'embrayage et aux courroies, d'autres facteurs peuvent entraîner une perte d'entraînement sur une tondeuse ou une motobineuse, ce qui se traduit par un ralentissement, des mouvements irréguliers ou un arrêt complet de l'appareil.
Accumulation de Débris
L'accumulation de résidus d'herbe, de boue ou de feuilles autour des roues motrices ou des composants de la transmission est une cause fréquente. Ces débris peuvent gêner le mouvement des pièces, créer des frottements et empêcher la transmission de la puissance. Un nettoyage régulier de la zone d'entraînement est essentiel pour prévenir ce type de problème.
Choix et État de la Courroie
Le choix de la courroie est crucial. Il faut vérifier le profil de la courroie et s'assurer qu'il correspond à celui des poulies. Une courroie de profil inadapté ou d'une longueur incorrecte ne pourra pas fonctionner efficacement, entraînant une usure prématurée ou une incapacité à transmettre la puissance. Il est recommandé de toujours utiliser une courroie adéquate et de la remplacer dès les premiers signes d'usure, tels que des craquelures ou un effilochage. L'état des poulies doit également être inspecté, car des poulies abîmées ou désalignées peuvent endommager rapidement même une courroie neuve.

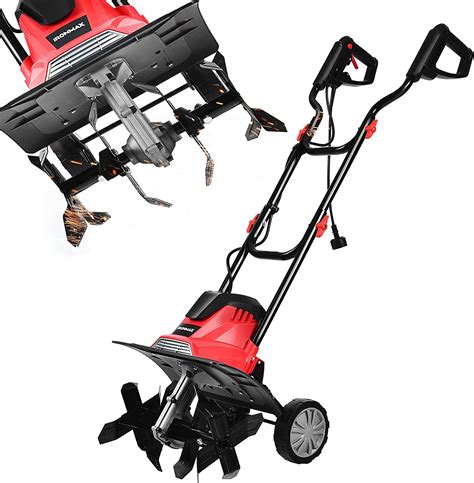

Identification de la Machine
Pour toute intervention ou recherche de documentation technique, les numéros d'identification de la machine sont indispensables. Ils permettent de s'assurer que les pièces de rechange et les procédures de réparation sont bien adaptées au modèle spécifique, évitant ainsi des erreurs de diagnostic ou de montage. La référence de l'engin est un point de départ essentiel pour trouver la documentation technique pertinente.
Conseils et Vérifications Supplémentaires
Lorsqu'une motobineuse Husqvarna T 560RS présente des problèmes d'avancement, il est recommandé de procéder à une série de vérifications systématiques :
- Inspection visuelle complète : Examiner l'ensemble du système d'entraînement, y compris les courroies, les poulies, les galets tendeurs, les ressorts et les câbles. Rechercher tout signe d'usure, de dommage, de débris ou de mauvais alignement.
- Vérification des goupilles : S'assurer que toutes les goupilles nécessaires sont en place et intactes, en particulier celle de la poulie réceptrice.
- Tension de la courroie : Confirmer que la tension de la courroie est appropriée. Une courroie trop lâche glissera, tandis qu'une courroie trop tendue peut endommager les roulements et les poulies.
- Alignement des poulies : Vérifier que toutes les poulies sont correctement alignées. Un désalignement peut entraîner une usure inégale de la courroie et une perte d'efficacité.
- Fonctionnement des ressorts : S'assurer que tous les ressorts sont en bon état et qu'ils remplissent correctement leur fonction de tension ou de détente.
- Nettoyage : Nettoyer soigneusement la zone autour des roues motrices et de la transmission pour éliminer tout débris accumulé.
En suivant ces étapes et en utilisant les informations d'identification de la machine, il est possible de diagnostiquer et de résoudre la plupart des problèmes d'embrayage et de courroie sur une motobineuse Husqvarna T 560RS, garantissant ainsi un fonctionnement optimal et une longue durée de vie de l'appareil.
